Пристрій для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах

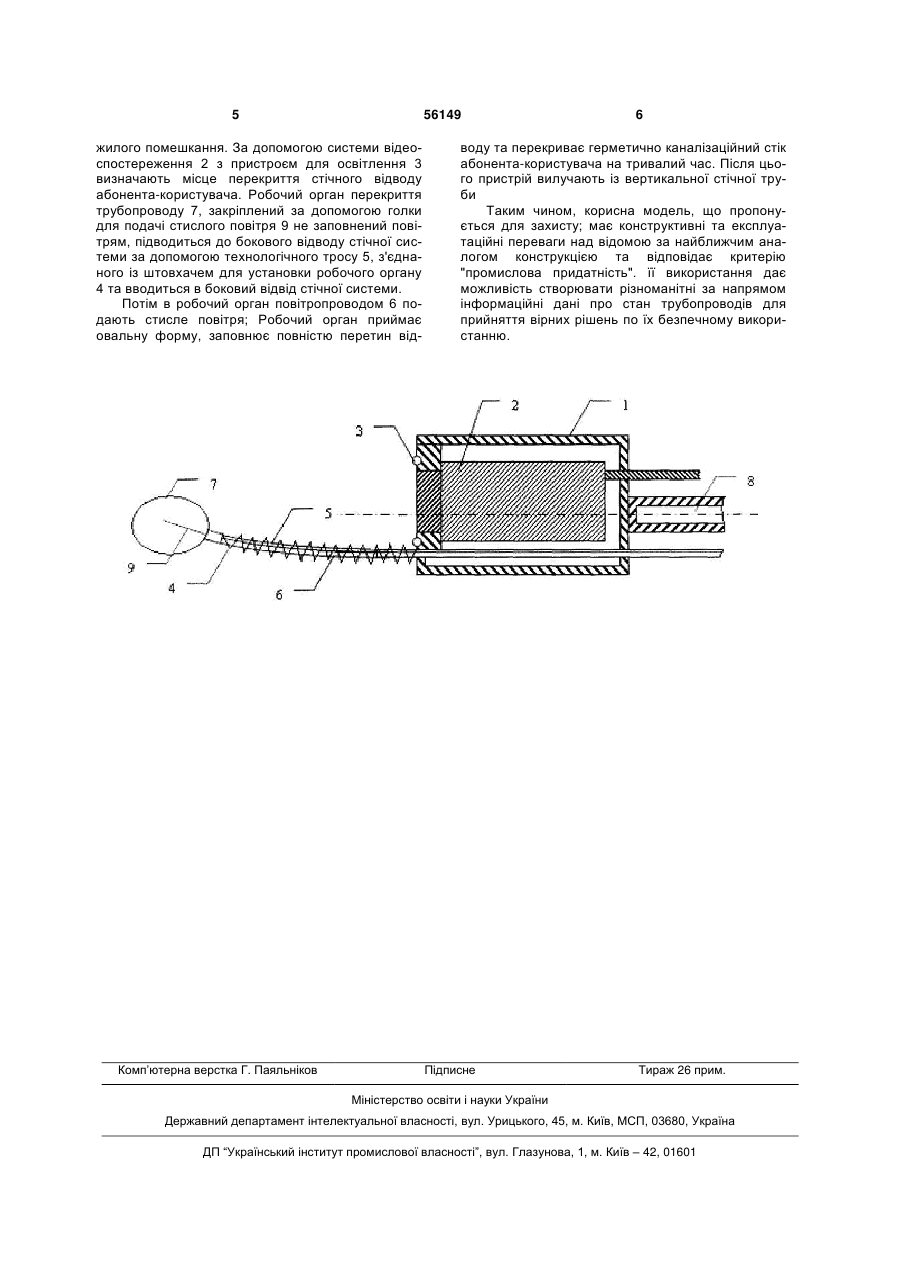

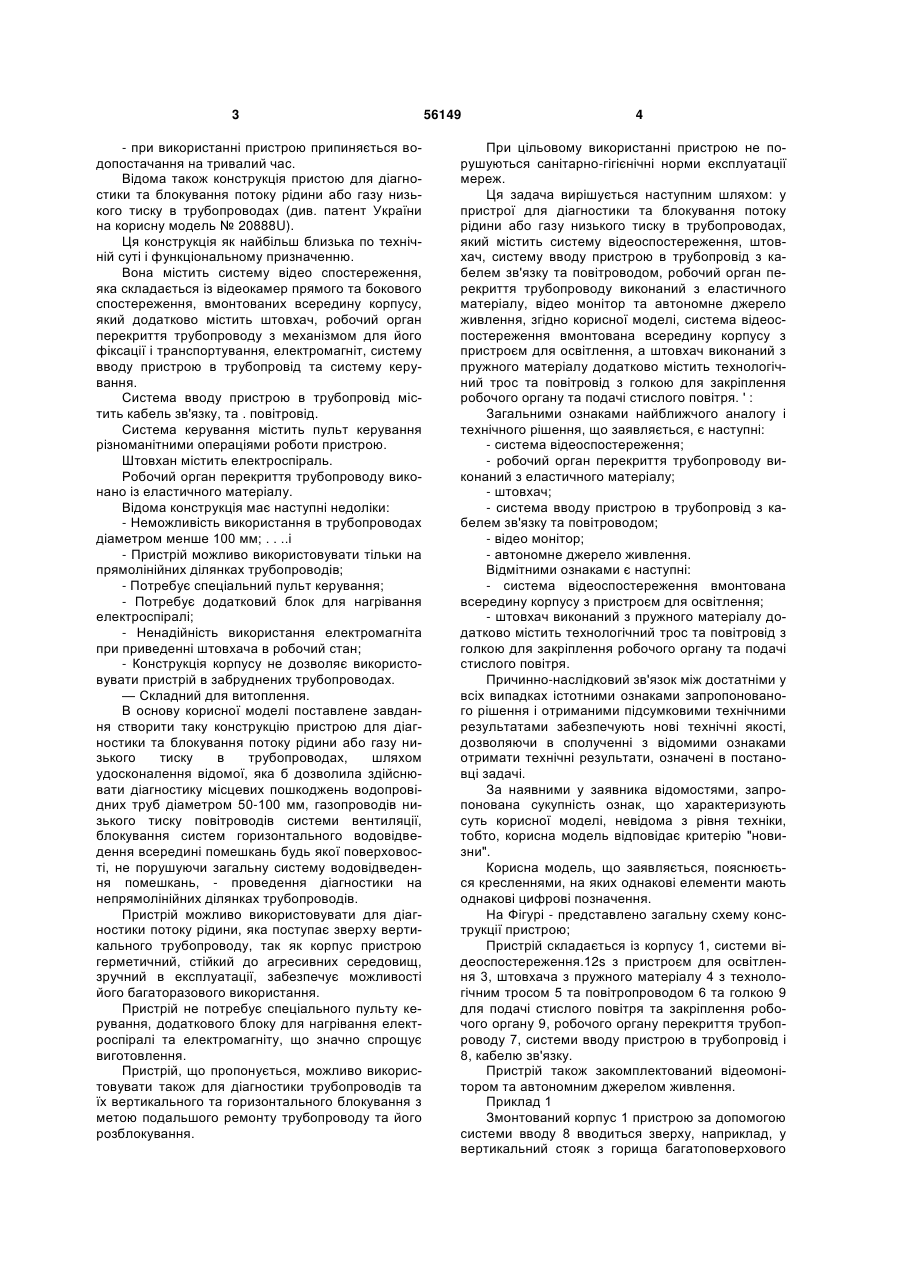

Пристрій для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах, 3 - при використанні пристрою припиняється водопостачання на тривалий час. Відома також конструкція пристою для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах (див. патент України на корисну модель № 20888U). Ця конструкція як найбільш близька по технічній суті і функціональному призначенню. Вона містить систему відео спостереження, яка складається із відеокамер прямого та бокового спостереження, вмонтованих всередину корпусу, який додатково містить штовхач, робочий орган перекриття трубопроводу з механізмом для його фіксації і транспортування, електромагніт, систему вводу пристрою в трубопровід та систему керування. Система вводу пристрою в трубопровід містить кабель зв'язку, та . повітровід. Система керування містить пульт керування різноманітними операціями роботи пристрою. Штовхан містить електроспіраль. Робочий орган перекриття трубопроводу виконано із еластичного матеріалу. Відома конструкція має наступні недоліки: - Неможливість використання в трубопроводах діаметром менше 100 мм; . . ..і - Пристрій можливо використовувати тільки на прямолінійних ділянках трубопроводів; - Потребує спеціальний пульт керування; - Потребує додатковий блок для нагрівання електроспіралі; - Ненадійність використання електромагніта при приведенні штовхача в робочий стан; - Конструкція корпусу не дозволяє використовувати пристрій в забруднених трубопроводах. — Складний для витоплення. В основу корисної моделі поставлене завдання створити таку конструкцію пристрою для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах, шляхом удосконалення відомої, яка б дозволила здійснювати діагностику місцевих пошкоджень водопровідних труб діаметром 50-100 мм, газопроводів низького тиску повітроводів системи вентиляції, блокування систем горизонтального водовідведення всередині помешкань будь якої поверховості, не порушуючи загальну систему водовідведення помешкань, - проведення діагностики на непрямолінійних ділянках трубопроводів. Пристрій можливо використовувати для діагностики потоку рідини, яка поступає зверху вертикального трубопроводу, так як корпус пристрою герметичний, стійкий до агресивних середовищ, зручний в експлуатації, забезпечує можливості його багаторазового використання. Пристрій не потребує спеціального пульту керування, додаткового блоку для нагрівання електроспіралі та електромагніту, що значно спрощує виготовлення. Пристрій, що пропонується, можливо використовувати також для діагностики трубопроводів та їх вертикального та горизонтального блокування з метою подальшого ремонту трубопроводу та його розблокування. 56149 4 При цільовому використанні пристрою не порушуються санітарно-гігієнічні норми експлуатації мереж. Ця задача вирішується наступним шляхом: у пристрої для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах, який містить систему відеоспостереження, штовхач, систему вводу пристрою в трубопровід з кабелем зв'язку та повітроводом, робочий орган перекриття трубопроводу виконаний з еластичного матеріалу, відео монітор та автономне джерело живлення, згідно корисної моделі, система відеоспостереження вмонтована всередину корпусу з пристроєм для освітлення, а штовхач виконаний з пружного матеріалу додатково містить технологічний трос та повітровід з голкою для закріплення робочого органу та подачі стислого повітря. ' : Загальними ознаками найближчого аналогу і технічного рішення, що заявляється, є наступні: - система відеоспостереження; - робочий орган перекриття трубопроводу виконаний з еластичного матеріалу; - штовхач; - система вводу пристрою в трубопровід з кабелем зв'язку та повітроводом; - відео монітор; - автономне джерело живлення. Відмітними ознаками є наступні: - система відеоспостереження вмонтована всередину корпусу з пристроєм для освітлення; - штовхач виконаний з пружного матеріалу додатково містить технологічний трос та повітровід з голкою для закріплення робочого органу та подачі стислого повітря. Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі. За наявними у заявника відомостями, запропонована сукупність ознак, що характеризують суть корисної моделі, невідома з рівня техніки, тобто, корисна модель відповідає критерію "новизни". Корисна модель, що заявляється, пояснюється кресленнями, на яких однакові елементи мають однакові цифрові позначення. На Фігурі - представлено загальну схему конструкції пристрою; Пристрій складається із корпусу 1, системи відеоспостереження.12s з пристроєм для освітлення 3, штовхача з пружного матеріалу 4 з технологічним тросом 5 та повітропроводом 6 та голкою 9 для подачі стислого повітря та закріплення робочого органу 9, робочого органу перекриття трубопроводу 7, системи вводу пристрою в трубопровід і 8, кабелю зв'язку. Пристрій також закомплектований відеомонітором та автономним джерелом живлення. Приклад 1 Змонтований корпус 1 пристрою за допомогою системи вводу 8 вводиться зверху, наприклад, у вертикальний стояк з горища багатоповерхового 5 56149 жилого помешкання. За допомогою системи відеоспостереження 2 з пристроєм для освітлення 3 визначають місце перекриття стічного відводу абонента-користувача. Робочий орган перекриття трубопроводу 7, закріплений за допомогою голки для подачі стислого повітря 9 не заповнений повітрям, підводиться до бокового відводу стічної системи за допомогою технологічного тросу 5, з'єднаного із штовхачем для установки робочого органу 4 та вводиться в боковий відвід стічної системи. Потім в робочий орган повітропроводом 6 подають стисле повітря; Робочий орган приймає овальну форму, заповнює повністю перетин від Комп’ютерна верстка Г. Паяльніков 6 воду та перекриває герметично каналізаційний стік абонента-користувача на тривалий час. Після цього пристрій вилучають із вертикальної стічної труби Таким чином, корисна модель, що пропонується для захисту; має конструктивні та експлуатаційні переваги над відомою за найближчим аналогом конструкцією та відповідає критерію "промислова придатність". її використання дає можливість створювати різноманітні за напрямом інформаційні дані про стан трубопроводів для прийняття вірних рішень по їх безпечному використанню. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
