Ніж-глибоподрібнювач ґрунтообробної фрези

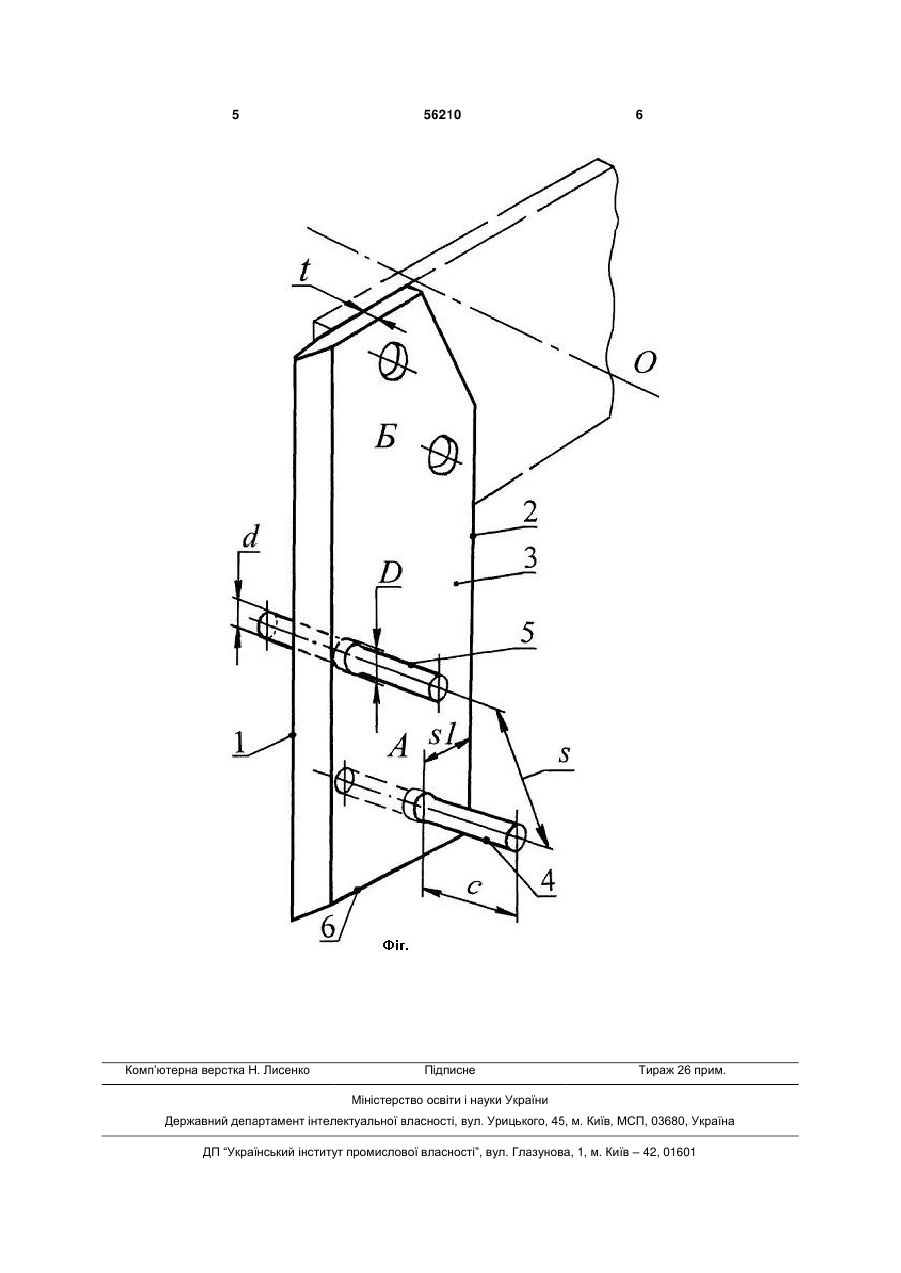

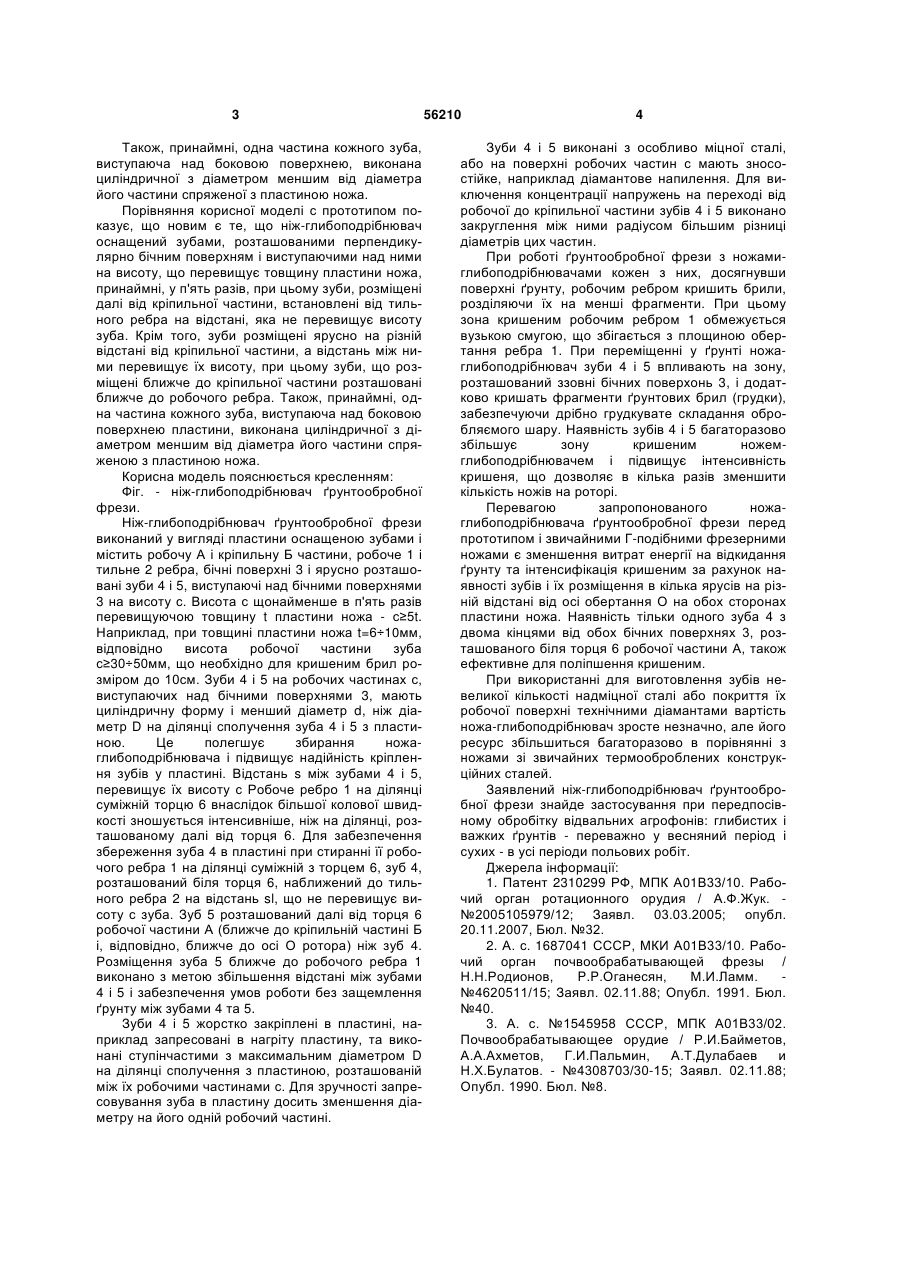

1. Ніж-глибоподрібнювач ґрунтообробної фрези, що включає пластину з робочою і кріпильною частинами, робочим і тильним ребрами і бічними поверхнями, який відрізняється тим, що він оснащений зубами, розташованими перпендикулярно бічним поверхням і виступаючими над ними на висоту, що перевищує товщину пластини ножа принаймні у п'ять разів, при цьому зуби, розміщені 3 Також, принаймні, одна частина кожного зуба, виступаюча над боковою поверхнею, виконана циліндричної з діаметром меншим від діаметра його частини спряженої з пластиною ножа. Порівняння корисної моделі с прототипом показує, що новим є те, що ніж-глибоподрібнювач оснащений зубами, розташованими перпендикулярно бічним поверхням і виступаючими над ними на висоту, що перевищує товщину пластини ножа, принаймні, у п'ять разів, при цьому зуби, розміщені далі від кріпильної частини, встановлені від тильного ребра на відстані, яка не перевищує висоту зуба. Крім того, зуби розміщені ярусно на різній відстані від кріпильної частини, а відстань між ними перевищує їх висоту, при цьому зуби, що розміщені ближче до кріпильної частини розташовані ближче до робочого ребра. Також, принаймні, одна частина кожного зуба, виступаюча над боковою поверхнею пластини, виконана циліндричної з діаметром меншим від діаметра його частини спряженою з пластиною ножа. Корисна модель пояснюється кресленням: Фіг. - ніж-глибоподрібнювач ґрунтообробної фрези. Ніж-глибоподрібнювач ґрунтообробної фрези виконаний у вигляді пластини оснащеною зубами і містить робочу А і кріпильну Б частини, робоче 1 і тильне 2 ребра, бічні поверхні 3 і ярусно розташовані зуби 4 і 5, виступаючі над бічними поверхнями 3 на висоту с. Висота с щонайменше в п'ять разів перевищуючою товщину t пластини ножа - с≥5t. Наприклад, при товщині пластини ножа t=6÷10мм, відповідно висота робочої частини зуба с≥30÷50мм, що необхідно для кришеним брил розміром до 10см. Зуби 4 і 5 на робочих частинах с, виступаючих над бічними поверхнями 3, мають циліндричну форму і менший діаметр d, ніж діаметр D на ділянці сполучення зуба 4 і 5 з пластиною. Це полегшує збирання ножаглибоподрібнювача і підвищує надійність кріплення зубів у пластині. Відстань s між зубами 4 і 5, перевищує їх висоту с Робоче ребро 1 на ділянці суміжній торцю 6 внаслідок більшої колової швидкості зношується інтенсивніше, ніж на ділянці, розташованому далі від торця 6. Для забезпечення збереження зуба 4 в пластині при стиранні її робочого ребра 1 на ділянці суміжній з торцем 6, зуб 4, розташований біля торця 6, наближений до тильного ребра 2 на відстань sl, що не перевищує висоту с зуба. Зуб 5 розташований далі від торця 6 робочої частини А (ближче до кріпильній частині Б і, відповідно, ближче до осі О ротора) ніж зуб 4. Розміщення зуба 5 ближче до робочого ребра 1 виконано з метою збільшення відстані між зубами 4 і 5 і забезпечення умов роботи без защемлення ґрунту між зубами 4 та 5. Зуби 4 і 5 жорстко закріплені в пластині, наприклад запресовані в нагріту пластину, та виконані ступінчастими з максимальним діаметром D на ділянці сполучення з пластиною, розташованій між їх робочими частинами с. Для зручності запресовування зуба в пластину досить зменшення діаметру на його одній робочий частині. 56210 4 Зуби 4 і 5 виконані з особливо міцної сталі, або на поверхні робочих частин с мають зносостійке, наприклад діамантове напилення. Для виключення концентрації напружень на переході від робочої до кріпильної частини зубів 4 і 5 виконано закруглення між ними радіусом більшим різниці діаметрів цих частин. При роботі ґрунтообробної фрези з ножамиглибоподрібнювачами кожен з них, досягнувши поверхні ґрунту, робочим ребром кришить брили, розділяючи їх на менші фрагменти. При цьому зона кришеним робочим ребром 1 обмежується вузькою смугою, що збігається з площиною обертання ребра 1. При переміщенні у ґрунті ножаглибоподрібнювач зуби 4 і 5 впливають на зону, розташований ззовні бічних поверхонь 3, і додатково кришать фрагменти ґрунтових брил (грудки), забезпечуючи дрібно грудкувате складання обробляємого шару. Наявність зубів 4 і 5 багаторазово збільшує зону кришеним ножемглибоподрібнювачем і підвищує інтенсивність кришеня, що дозволяє в кілька разів зменшити кількість ножів на роторі. Перевагою запропонованого ножаглибоподрібнювача ґрунтообробної фрези перед прототипом і звичайними Г-подібними фрезерними ножами є зменшення витрат енергії на відкидання ґрунту та інтенсифікація кришеним за рахунок наявності зубів і їх розміщення в кілька ярусів на різній відстані від осі обертання О на обох сторонах пластини ножа. Наявність тільки одного зуба 4 з двома кінцями від обох бічних поверхнях 3, розташованого біля торця 6 робочої частини А, також ефективне для поліпшення кришеним. При використанні для виготовлення зубів невеликої кількості надміцної сталі або покриття їх робочої поверхні технічними діамантами вартість ножа-глибоподрібнювач зросте незначно, але його ресурс збільшиться багаторазово в порівнянні з ножами зі звичайних термооброблених конструкційних сталей. Заявлений ніж-глибоподрібнювач ґрунтообробної фрези знайде застосування при передпосівному обробітку відвальних агрофонів: глибистих і важких ґрунтів - переважно у весняний період і сухих - в усі періоди польових робіт. Джерела інформації: 1. Патент 2310299 РФ, МПК А01В33/10. Рабочий орган ротационного орудия / А.Ф.Жук. №2005105979/12; Заявл. 03.03.2005; опубл. 20.11.2007, Бюл. №32. 2. А. с. 1687041 СССР, МКИ А01В33/10. Рабочий орган почвообрабатывающей фрезы / Н.Н.Родионов, P.P.Оганесян, М.И.Ламм. №4620511/15; Заявл. 02.11.88; Опубл. 1991. Бюл. №40. 3. А. с. №1545958 СССР, МПК А01В33/02. Почвообрабатывающее орудие / Р.И.Байметов, А.А.Ахметов, Г.И.Пальмин, А.Т.Дулабаев и Н.Х.Булатов. - №4308703/30-15; Заявл. 02.11.88; Опубл. 1990. Бюл. №8. 5 Комп’ютерна верстка Н. Лиcенко 56210 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
