Сушарка для сипких матеріалів

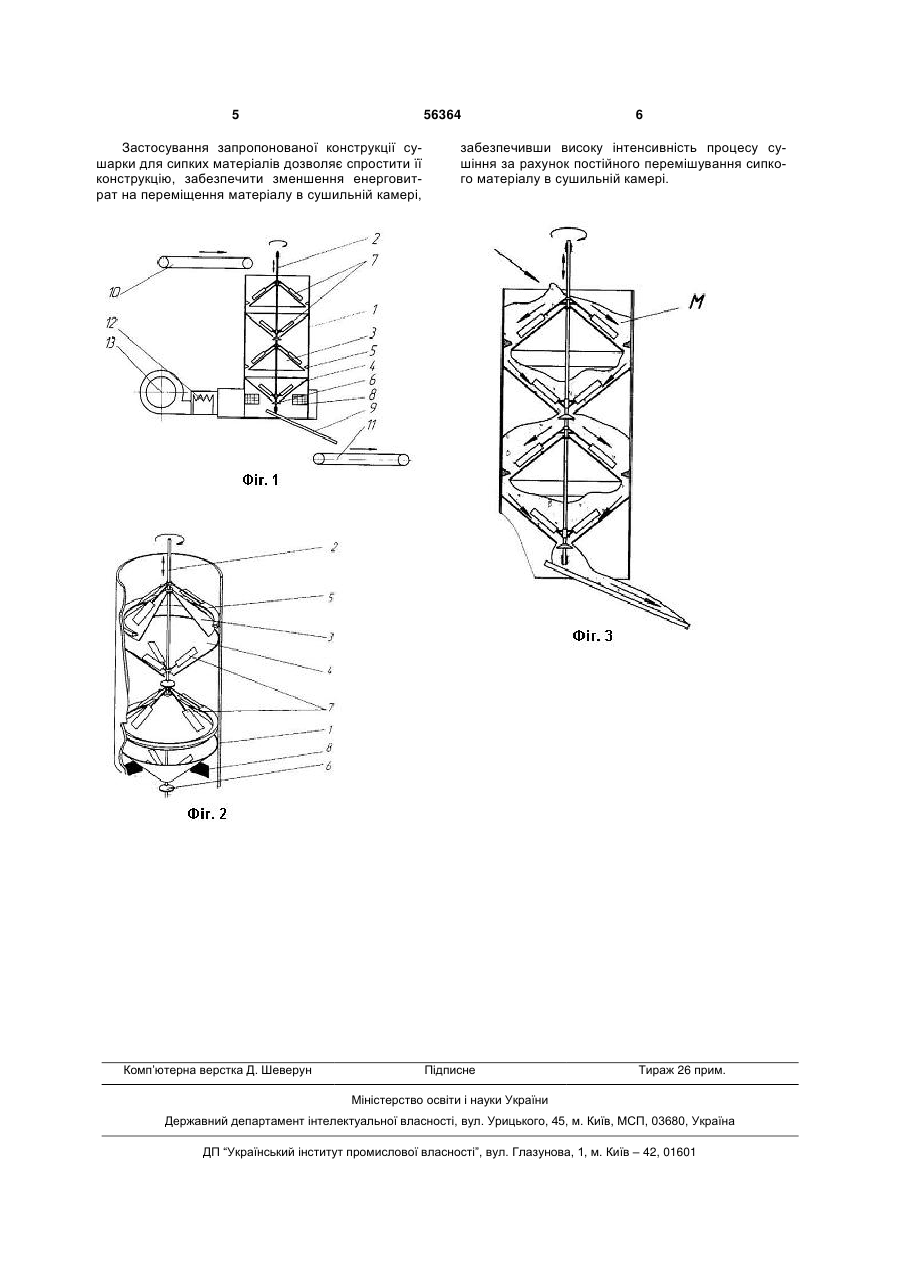

Сушарка для сипких матеріалів, що містить циліндричну сушильну камеру, розділену на секції перфорованими днищами, приводний вал з лопатями, похиле днище та вентилятор, яка відрізняється тим, що в ній використано перфоровані днища двох типів, які мають форму конічної поверхні прямого конуса і розміщені співвісно до приводного вала, при цьому для перфорованих конічних днищ першого типу діаметр їх поперечних перерізів збільшується зверху вниз, а для перфорованих конічних днищ другого типу діаметр їх поперечних перерізів зменшується зверху вниз, 3 конічної поверхні прямого конуса і розміщені співвісно до приводного вала. При цьому застосовано два типи перфорованих конічних днищ. Для першого типу перфорованих конічних днищ діаметр їх поперечних перерізів збільшується зверху вниз, а для другого типу перфорованих конічних днищ діаметр їх поперечних перерізів зменшується зверху вниз. Ці два типи перфорованих конічних днищ встановлені почергово по висоті сушильної камери зверху вниз, починаючи з конічного днища першого типу. Між перфорованими конічними днищами першого типу, максимальний діаметр яких менший внутрішнього діаметру стінки сушильної камери і відповідними вставками, що встановлені Із внутрішньої сторони стінки сушильної камери, а також між перфорованими конічними днищами другого типу, мінімальний діаметр яких більший діаметра приводного вала і відповідними заслінками, що закріплені на приводному валу, передбачені зазори для пересипання матеріалу в наступну внизу секцію з можливістю зміни їх величини за рахунок зміщення приводного вала вздовж своєї осі. Лопаті для перемішування матеріалу для кожного перфорованого конічного днища встановлені під кутом до осі приводного вала, що рівний куту між віссю конуса і твірною, яка описує конус відповідного перфорованого конічного днища. У нижній частині сушильної камери між останнім внизу перфорованим конічним днищем і похилим днищем передбачені вікна для подачі сушильного агента. На приведених кресленнях схематично зображена сушарка для сипких матеріалів. На фіг. 1 та фіг.2 - загальний вигляд сушарки для сипких матеріалів; на фіг.3 - схема заповнення сушильної камери сушарки матеріалом. Сушарка для сипких матеріалів містить циліндричну сушильну камеру 1, в центрі якої співвісно їй розміщено приводний вал 2. Сушильна камера 1 розділена на сушильні секції перфорованими конічними днищами двох типів, що мають форму конічної поверхні прямого конуса, які розміщені вздовж осі приводного вала 2 почергово, починаючи зверху, з перфорованого конічного днища першого типу 3. У перфорованих конічних днищ першого типу 3 діаметр їх поперечних перерізів збільшується зверху вниз, а в перфорованих конічних днищ другого типу 4 - зменшується. Перфоровані конічні днища другого типу 4 закріплені нерухомо відносно стінки сушильної камери 1. Перфоровані конічні днища першого типу 3 з'єднані з приводним валом 2 таким чином, щоб унеможливити їх переміщення вздовж осі приводного вала 2. Максимальний діаметр перфорованого конічного днища першого типу 3 менший внутрішнього діаметра стінки сушильної камери 1. З внутрішньої сторони стінки сушильної камери 1 встановлені вставки 5. Перфоровані конічні днища другого типу 4 в центрі містять отвір, діаметр якого більший від діаметра приводного вала 2, на якому закріплені заслінки 6. Між перфорованими конічними днищами першого типу 3 і вставками 5, а також між перфорованими конічними днищами другого типу 4 І заслінками 6 передбачені зазори, достатні для просипання матеріалу, позначеного літерою 56364 4 М. В кожній сушильній секції, що утворена перфорованими конічними днищами 3 і 4, а також стінкою сушильної камери 1, передбачені лопаті 7 для перемішування матеріалу, що закріплені на приводному валу 2 і встановлені під кутом до осі приводного вала 2, який рівний куту між віссю конуса і твірною, яка описує конус відповідних перфорованих конічних днищ 3 і 4. У нижній частині сушильної камери 1 розміщене похиле днище 9 для вивантаження матеріалу. Між похилим днищем 9 та найближчим до нього перфорованим конічним днищем 4 передбачені вікна 8 для подачі сушильного агента. Сушарка містить конвеєр 10 для завантаження і конвеєр 11 для відвантаження матеріалу, нагрівальний елемент 12 і вентилятор 13. Сушарка для сипких матеріалів працює наступним чином. У процесі роботи сушарки для сипких матеріалів матеріал завантажувальним транспортером 10 подається зверху в сушильну камеру 1 у першу секцію, відокремлену від наступної першим перфорованим конічним днищем першого типу 3. Переміщуючись донизу, матеріал просипається через зазор між вставкою 5 внутрішньої сторони стінки сушильної камери 1 і перфорованим конічним днищем першого типу 3 до наступної секції сушильної камери. В наступній секції матеріал переміщується поверхнею перфорованого конічного днища другого типу 4 вниз, де просипається через зазор між отвором в перфорованому конічному днищі другого типу 4 і заслінкою 6 до наступної внизу секції, після чого переміщення матеріалу відбувається аналогічно переміщенню в двох попередніх секціях. Після переміщення через всі секції матеріал просипається на похиле днище 9 в нижній частині сушильної камери 1, звідки потрапляє на вивантажувальний транспортер 11. Тривалість перебування матеріалу в зоні дії сушильного агенту залежить від величини зазорів між секціями. Передбачена можливість зміни величини зазорів за рахунок зміщення приводного вала 2 вздовж своєї осі, що зумовлює зміну положення заслінок 6 відносно перфорованих конічних днищ другого типу 4, а також перфорованих конічних днищ першого типу 3 відносно вставок 5. Для інтенсифікації процесу виділення вологи лопатями 7 здійснюється перемішування матеріалу, що перебуває в кожній секції сушильної камери 1. Лопаті 7 приводяться в дію за рахунок обертання приводного вала 2. Передбачена можливість зміни кута встановлення лопатей 7 до напрямку їх переміщення залежно від фізико-механічних властивостей матеріалу. Вентилятором 13 нагнітається атмосферне повітря, нагрівається до потрібної температури нагрівальним елементом 12, після чого сформований сушильний агент подається знизу через вікна 8 в сушильну камеру 1, переміщується послідовно крізь перфоровані конічні днища першого типу 3 і перфоровані конічні днища другого типу 4 всіх секцій сушильної камери 1, в яких знаходиться матеріал, що підлягає сушінню. Після проходження всіх секцій відпрацьований сушильний агент відводиться в верхній частині сушильної камери 1. 5 56364 Застосування запропонованої конструкції сушарки для сипких матеріалів дозволяє спростити її конструкцію, забезпечити зменшення енерговитрат на переміщення матеріалу в сушильній камері, Комп’ютерна верстка Д. Шеверун 6 забезпечивши високу інтенсивність процесу сушіння за рахунок постійного перемішування сипкого матеріалу в сушильній камері. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
