Настільна система витяжної вентиляції

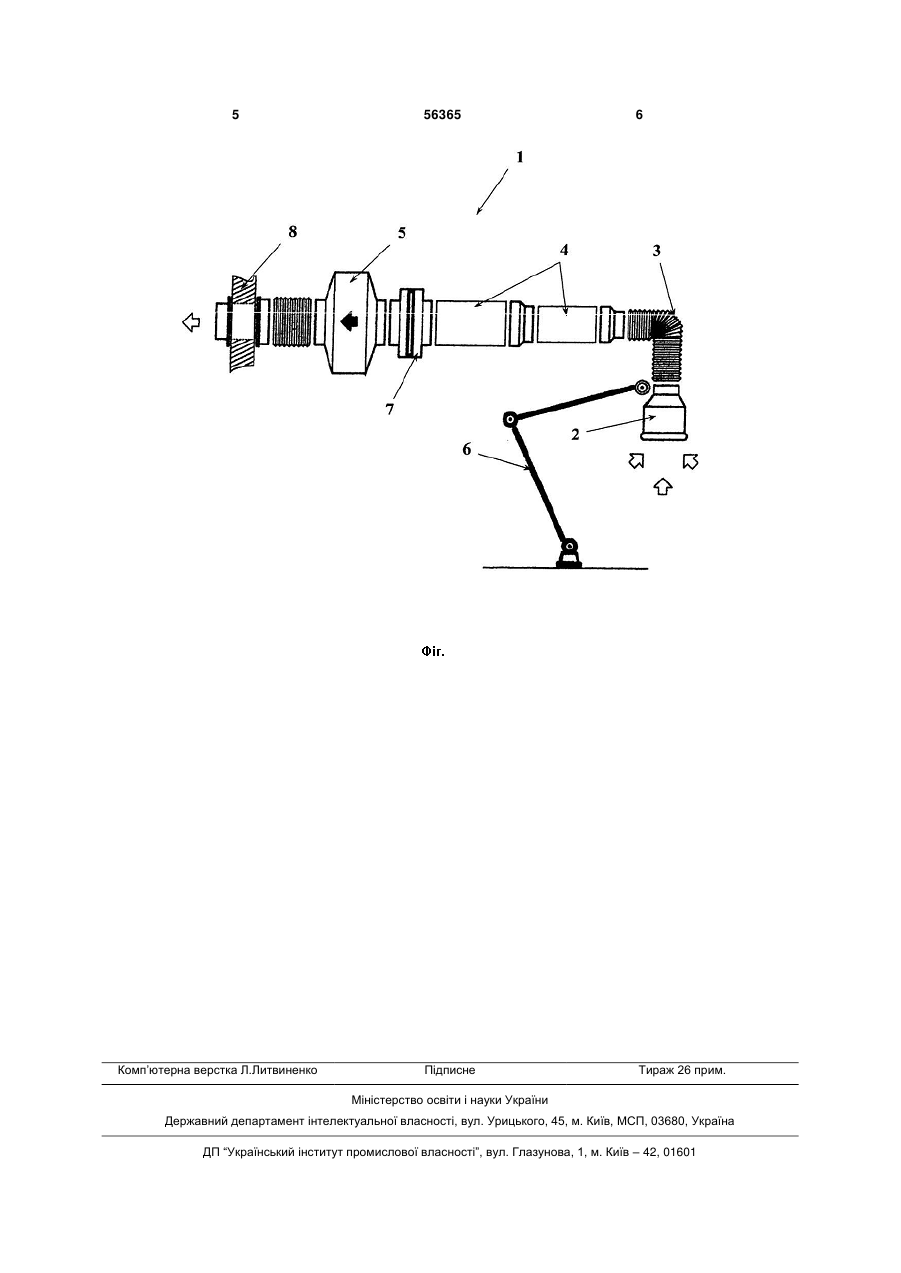

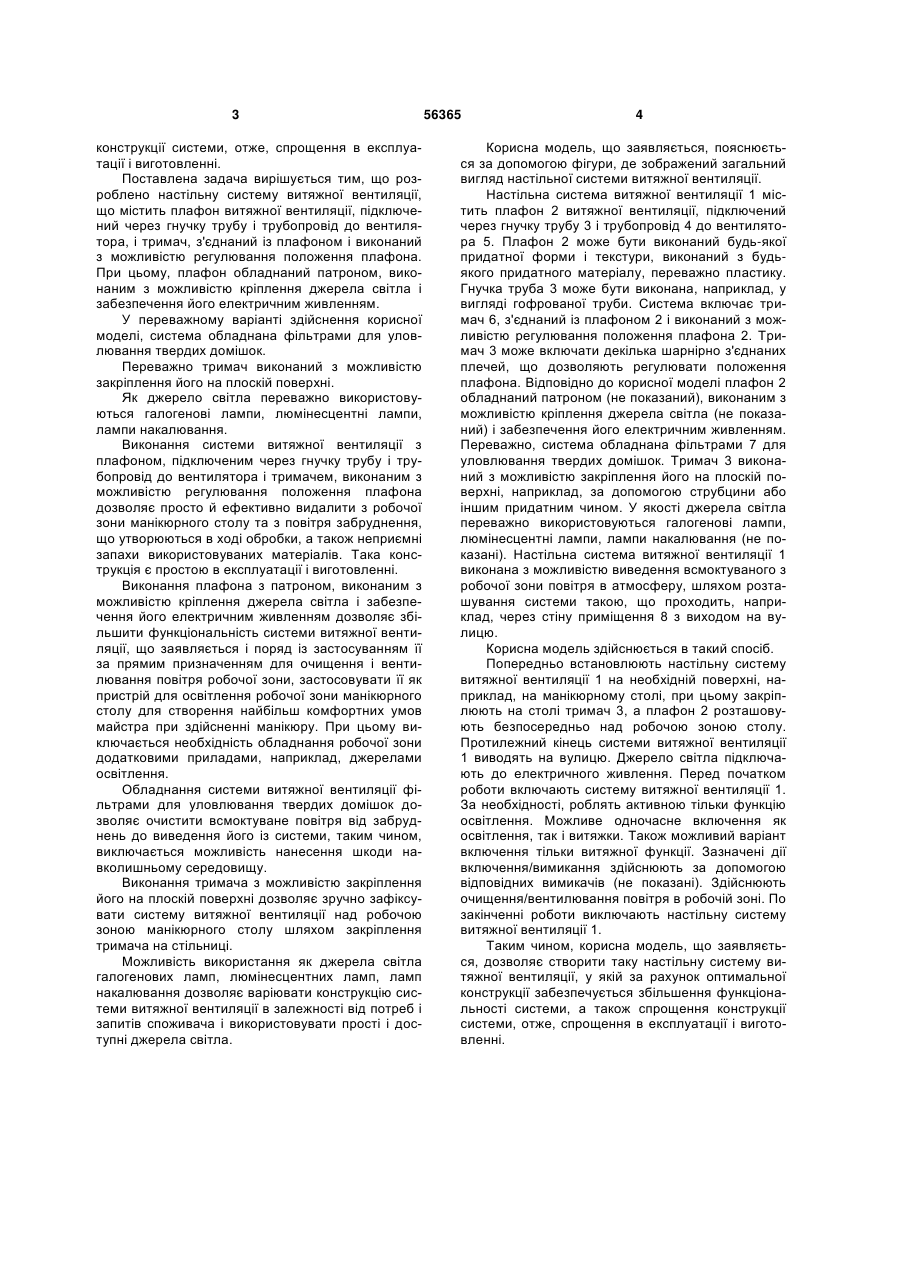

1. Настільна система витяжної вентиляції, що містить плафон витяжної вентиляції, підключений через гнучку трубу і трубопровід до вентилятора, і тримач, з'єднаний із плафоном і виконаний з можливістю регулювання положення плафона, яка відрізняється тим, що плафон обладнаний пат 3 конструкції системи, отже, спрощення в експлуатації і виготовленні. Поставлена задача вирішується тим, що розроблено настільну систему витяжної вентиляції, що містить плафон витяжної вентиляції, підключений через гнучку трубу і трубопровід до вентилятора, і тримач, з'єднаний із плафоном і виконаний з можливістю регулювання положення плафона. При цьому, плафон обладнаний патроном, виконаним з можливістю кріплення джерела світла і забезпечення його електричним живленням. У переважному варіанті здійснення корисної моделі, система обладнана фільтрами для уловлювання твердих домішок. Переважно тримач виконаний з можливістю закріплення його на плоскій поверхні. Як джерело світла переважно використовуються галогенові лампи, люмінесцентні лампи, лампи накалювання. Виконання системи витяжної вентиляції з плафоном, підключеним через гнучку трубу і трубопровід до вентилятора і тримачем, виконаним з можливістю регулювання положення плафона дозволяє просто й ефективно видалити з робочої зони манікюрного столу та з повітря забруднення, що утворюються в ході обробки, а також неприємні запахи використовуваних матеріалів. Така конструкція є простою в експлуатації і виготовленні. Виконання плафона з патроном, виконаним з можливістю кріплення джерела світла і забезпечення його електричним живленням дозволяє збільшити функціональність системи витяжної вентиляції, що заявляється і поряд із застосуванням її за прямим призначенням для очищення і вентилювання повітря робочої зони, застосовувати її як пристрій для освітлення робочої зони манікюрного столу для створення найбільш комфортних умов майстра при здійсненні манікюру. При цьому виключається необхідність обладнання робочої зони додатковими приладами, наприклад, джерелами освітлення. Обладнання системи витяжної вентиляції фільтрами для уловлювання твердих домішок дозволяє очистити всмоктуване повітря від забруднень до виведення його із системи, таким чином, виключається можливість нанесення шкоди навколишньому середовищу. Виконання тримача з можливістю закріплення його на плоскій поверхні дозволяє зручно зафіксувати систему витяжної вентиляції над робочою зоною манікюрного столу шляхом закріплення тримача на стільниці. Можливість використання як джерела світла галогенових ламп, люмінесцентних ламп, ламп накалювання дозволяє варіювати конструкцію системи витяжної вентиляції в залежності від потреб і запитів споживача і використовувати прості і доступні джерела світла. 56365 4 Корисна модель, що заявляється, пояснюється за допомогою фігури, де зображений загальний вигляд настільної системи витяжної вентиляції. Настільна система витяжної вентиляції 1 містить плафон 2 витяжної вентиляції, підключений через гнучку трубу 3 і трубопровід 4 до вентилятора 5. Плафон 2 може бути виконаний будь-якої придатної форми і текстури, виконаний з будьякого придатного матеріалу, переважно пластику. Гнучка труба 3 може бути виконана, наприклад, у вигляді гофрованої труби. Система включає тримач 6, з'єднаний із плафоном 2 і виконаний з можливістю регулювання положення плафона 2. Тримач 3 може включати декілька шарнірно з'єднаних плечей, що дозволяють регулювати положення плафона. Відповідно до корисної моделі плафон 2 обладнаний патроном (не показаний), виконаним з можливістю кріплення джерела світла (не показаний) і забезпечення його електричним живленням. Переважно, система обладнана фільтрами 7 для уловлювання твердих домішок. Тримач 3 виконаний з можливістю закріплення його на плоскій поверхні, наприклад, за допомогою струбцини або іншим придатним чином. У якості джерела світла переважно використовуються галогенові лампи, люмінесцентні лампи, лампи накалювання (не показані). Настільна система витяжної вентиляції 1 виконана з можливістю виведення всмоктуваного з робочої зони повітря в атмосферу, шляхом розташування системи такою, що проходить, наприклад, через стіну приміщення 8 з виходом на вулицю. Корисна модель здійснюється в такий спосіб. Попередньо встановлюють настільну систему витяжної вентиляції 1 на необхідній поверхні, наприклад, на манікюрному столі, при цьому закріплюють на столі тримач 3, а плафон 2 розташовують безпосередньо над робочоюзоною столу. Протилежний кінець системи витяжної вентиляції 1 виводять на вулицю. Джерело світла підключають до електричного живлення. Перед початком роботи включають систему витяжної вентиляції 1. За необхідності, роблять активною тільки функцію освітлення. Можливе одночасне включення як освітлення, так і витяжки. Також можливий варіант включення тільки витяжної функції. Зазначені дії включення/вимикання здійснюють за допомогою відповідних вимикачів (не показані). Здійснюють очищення/вентилювання повітря в робочій зоні. По закінченні роботи виключають настільну систему витяжної вентиляції 1. Таким чином, корисна модель, що заявляється, дозволяє створити таку настільну систему витяжної вентиляції, у якій за рахунок оптимальної конструкції забезпечується збільшення функціональності системи, а також спрощення конструкції системи, отже, спрощення в експлуатації і виготовленні. 5 Комп’ютерна верстка Л.Литвиненко 56365 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
