Чаша віброживильника, що містить циліндричну обичайку та обичайку з дугоподібними лотками, яка відрізняється тим, що додатково містить гвинтові лотки, встановлені в циліндричній обичайці, обичайка з дугоподібними лотками виконана конічної форми і встановлена в верхній частині циліндричної обичайки, причому дугоподібні лотки спряжені з гвинтовими лотками прямолінійними елементами.

Текст

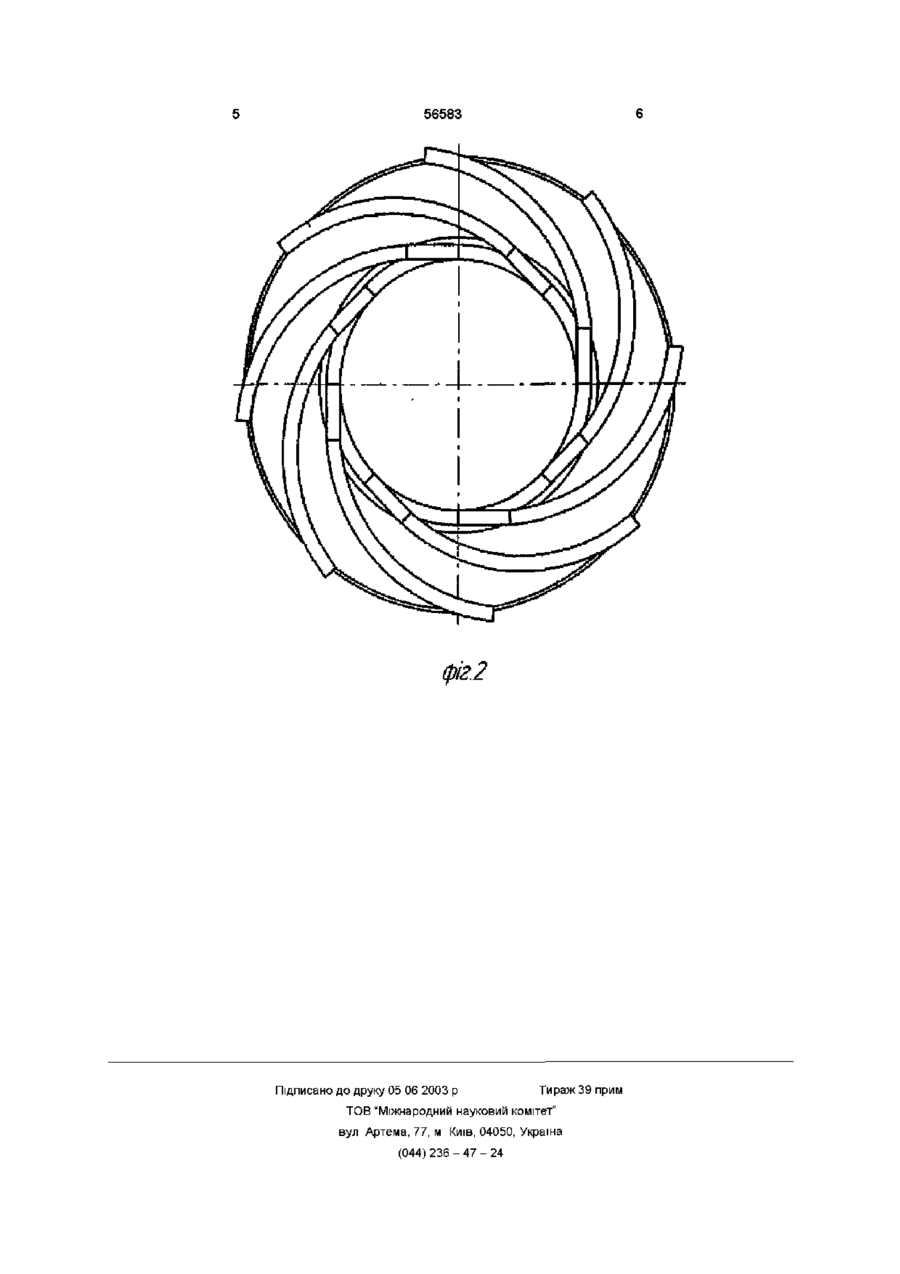

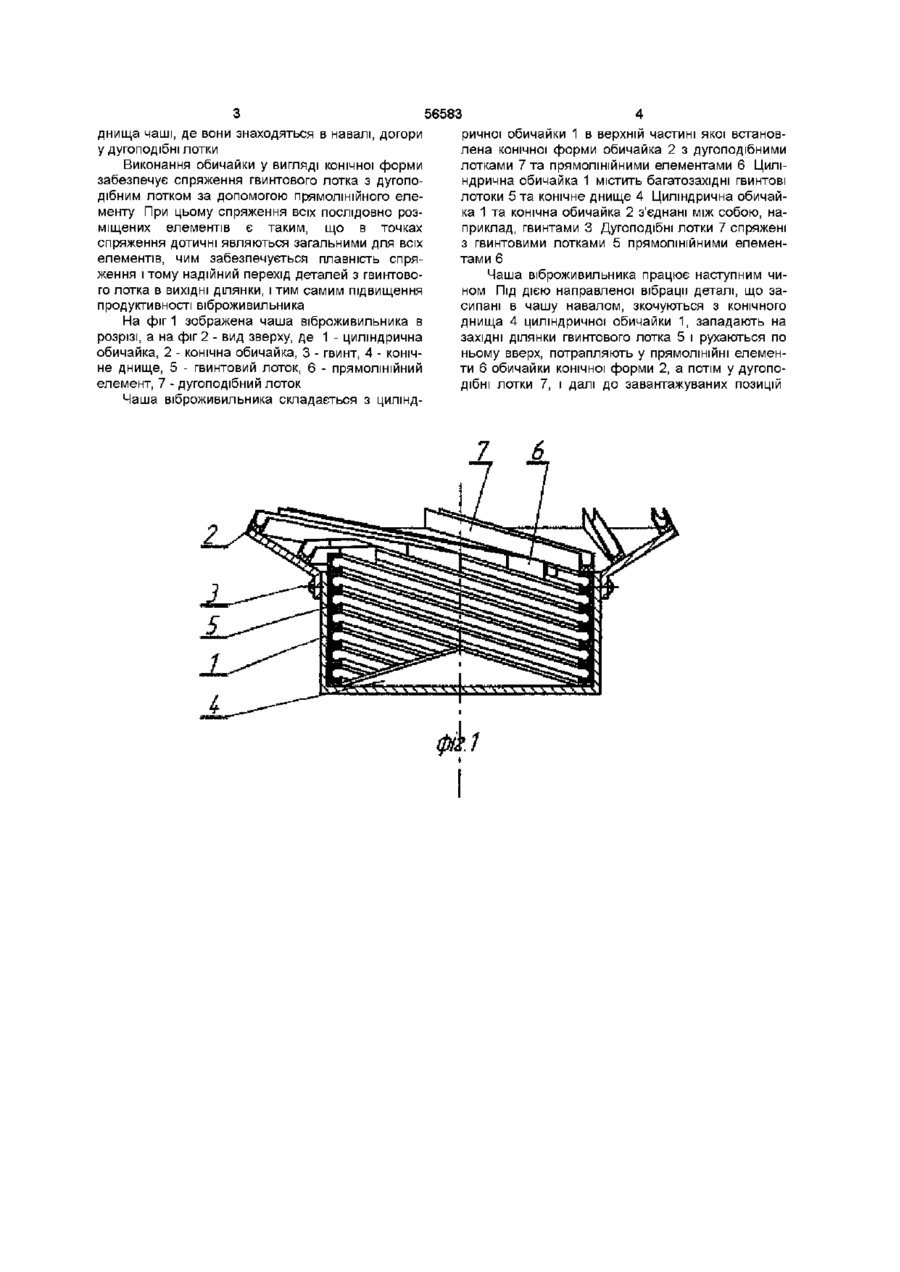

Чаша віброживильника, що містить циліндричну обичайку та обичайку з дугоподібними лотками, яка відрізняється тим, що додатково містить гвинтові лотки, встановлені в циліндричній обичайці, обичайка з дугоподібними лотками виконана конічної форми і встановлена в верхній частині циліндричної обичайки, причому дугоподібні лотки спряжені з гвинтовими лотками прямолінійними елементами Винахід відноситься до галузі машино- і приладобудування і може бути використаний для живлення деталями багатопозиційних автоматів паралельної дії Відома чаша з гвинтовими лотками багатопотокового вібраційного живильника [Авторське свідоцтво СРСР № 241935, Б в № 14, 1969р "Многоручьевой вибрационный питатель"] Виходи лотків розташовані по вертикалі і при виведенні їх на горизонтальну площину потрібні довгі перехідні лотки, в результаті чого відбувається віддалення живильника від завантажуваних пристроїв і додатково виникає необхідність забезпечення переміщення деталей по самих перехідних лотках При зменшенні довжини перехідного лотка на ньому появляються ДІЛЬНИЦІ з кривизною малого радіуса, по якому не можливо транспортувати довгі деталі, що впливає на продуктивність чаші віброживильника Б в № 41, 1986р "Вибрационное устройство для подачи деталей"] Цей пристрій не придатний для транспортування довгих деталей Відома чаша віброживильника [Авторське свідоцтво СРСР № 712321, Б в № 4, 1980р "Устройство для ориентированной укладки изделий"], яка має циліндричну обичайку та обичайку з дугоподібними лотками Однак, дана чаша яка має рухомий горизонтальний диск із центральною втулкою і дугоподібними лотками для виробів, що виконані по двох ексцентричних кривих, має злам на переході втулкалоток, що затрудняє вхід до лотка деталей з відношенням довжини до діаметра небагато більшим одиниці До цього ж в МІСЦІ переходу деталі находяться в навалі, що також утруднює їх вихід у лотки, тобто знижує продуктивність чаші живильника В основу винаходу поставлено завдання створити чашу віброживильника, в якій за рахунок нового конструктивного виконання забезпечувався б надійний перехід деталей з гвинтових лотків у дугоподібні лотки і, як наслідок, підвищення продуктивності чаші віброживильника Поставлена задача вирішується тим, що чаша віброживильника, що містить циліндричну обичайку та обичайку з дугоподібними лотками, згідно з винаходом, додатково містить гвинтові лотки, встановлені в циліндричній обичайці, обичайка з дугоподібними лотками виконана конічної форми і встановлена в верхній частині циліндричної обичайки, причому дугоподібні лотки спряжені з гвинтовими лотками прямолінійними елементами Встановлення в циліндричній обичайці гвинтових лотків дозволяє забезпечити рух деталей з Відома чаша вібраційного живильника з каскадним розташуванням заходів [Я Г Гринштейн, Е Г Вайсман системы питания автоматов в приборостроении М "Машиностроение" 1966] Вона може бути використана лише для простих деталей із-за неможливості орієнтування деталей більш складної форми При цьому потоки, що розташовані по периферії чаші заповнюються гірше ніж ті, що знаходяться ближче до її центра, що приводить до зниження продуктивності живильника Відома чаша з гвинтовим лотком вібраційного пристрою для подачі деталей, який має і трубки для їх подачі з розташованими в середині по їх повздовжній осі пружними стержневими елементами [Авторське свідоцтво СРСР № 1266364, СО 00 Ю (О ю 56583 ричної обичайки 1 в верхній частині якої встановднища чаші, де вони знаходяться в навалі, догори лена конічної форми обичайка 2 з дугоподібними у дугоподібні лотки лотками 7 та прямолінійними елементами 6 ЦиліВиконання обичайки у вигляді конічної форми ндрична обичайка 1 містить багатозахідні гвинтові забезпечує спряження гвинтового лотка з дугопопотоки 5 та конічне днище 4 Циліндрична обичайдібним лотком за допомогою прямолінійного елека 1 та конічна обичайка 2 з'єднані між собою, наменту При цьому спряження всіх послідовно розприклад, гвинтами 3 Дугоподібні лотки 7 спряжені міщених елементів є таким, що в точках з гвинтовими лотками 5 прямолінійними елеменспряження дотичні являються загальними для всіх тами 6 елементів, чим забезпечується плавність спряження і тому надійний перехід деталей з гвинтовоЧаша віброживильника працює наступним чиго лотка в ВИХІДНІ ділянки, і тим самим підвищення ном Під ДІЄЮ направленої вібрації деталі, що запродуктивності віброживильника сипані в чашу навалом, зкочуються з конічного днища 4 циліндричної обичайки 1, западають на На фіг 1 зображена чаша віброживильника в західні ділянки гвинтового лотка 5 і рухаються по розрізі, а на фіг 2 - вид зверху, де 1 - циліндрична ньому вверх, потрапляють у прямолінійні елеменобичайка, 2 - конічна обичайка, 3 - гвинт, 4 - конічти 6 обичайки конічної форми 2, а потім у дугопоне днище, 5 - гвинтовий лоток, 6 - прямолінійний дібні лотки 7, і далі до завантажуваних позицій елемент, 7 - дугоподібний лоток Чаша віброживильника складається з цилінд 56583 фІ2.2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Vibro-feeder cup

Автори англійською

Havrylchenko Oleksandr Vitaliovych, Yakhymovych Serhii Volodymyrovych

Назва патенту російською

Чаша вибропитателя

Автори російською

Гаврильченко Александр Витальевич, Яхимович Сергей Владимирович

МПК / Мітки

МПК: B65B 5/10

Мітки: віброживильника, чаша
