Формула / Реферат

1. Опалювальний пристрій, що містить горизонтальні теплообмінні труби з закріпленими поперечними ребрами, який відрізняється тим, що ребра виконані у вигляді тонких металевих пластин з отворами, закріплених по щільній посадці окремо на кожну гілку U-подібної труби з зазором між ними від 3 до 10 мм, корпус має на задній панелі щілину уздовж всієї довжини і шириною від 0,1 до 0,5 його висоти, в нижній частині задньої панелі розташовано екран, загнутий усередину під кутом від 10° до 80° висотою від нижньої панелі до нижніх кромок пластин, а на передній панелі розміщено від однієї до 10 щілин уздовж всієї довжини і шириною від 0,05 до 0,5 його висоти.

2. Пристрій за п. 1, який відрізняється тим, що площа пластин більше від поперечної площі труби в 5-20 разів.

3. Пристрій за п. 1, який відрізняється тим, що отвір в пластинах виконується у вигляді галтелі, контактуюча частина з трубою якої має довжину від 1 до 5 мм.

4. Пристрій за п. 1, який відрізняється тим, що щілини передньої панелі відігнуто назовні на кут від 10° до 60° від площини панелі.

Текст

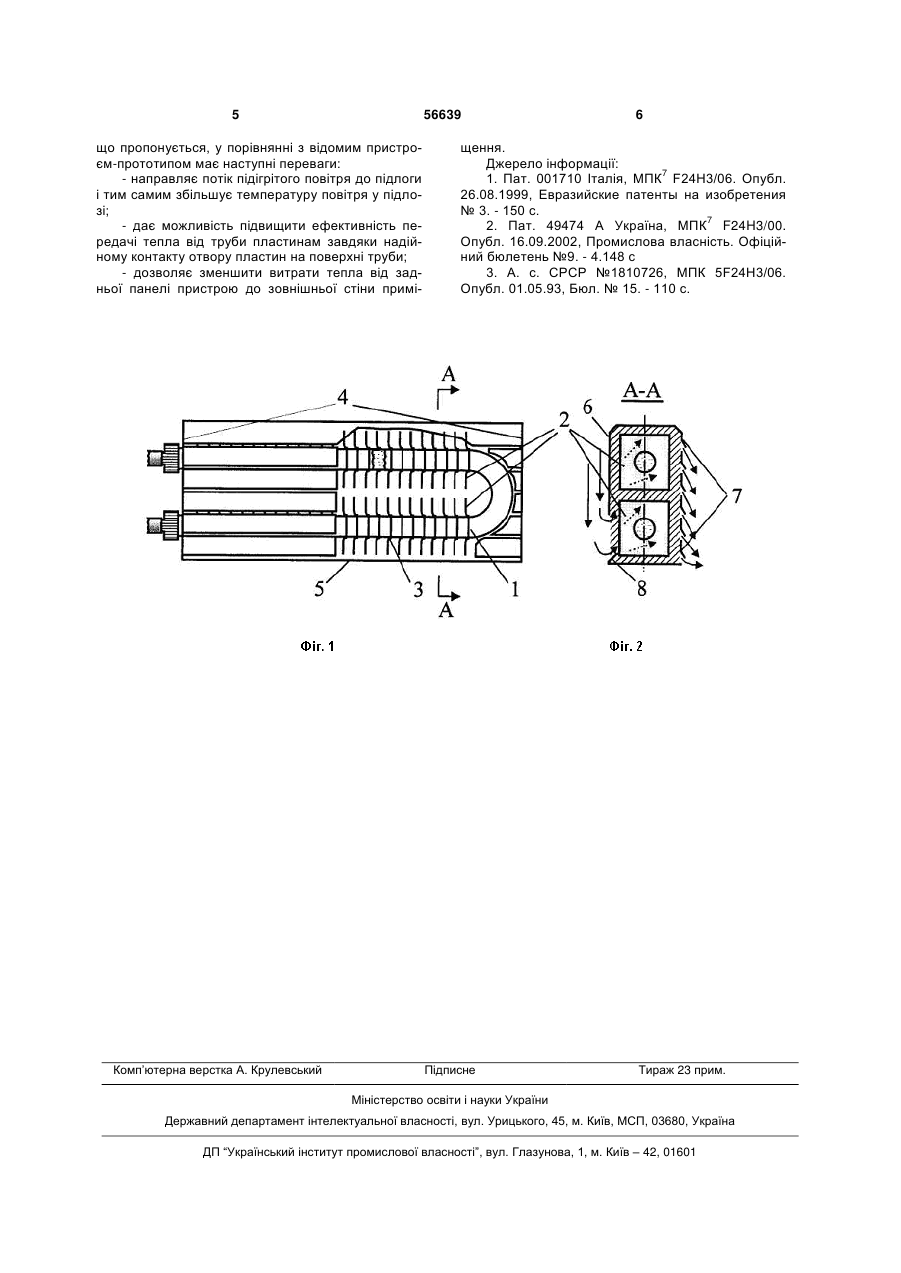

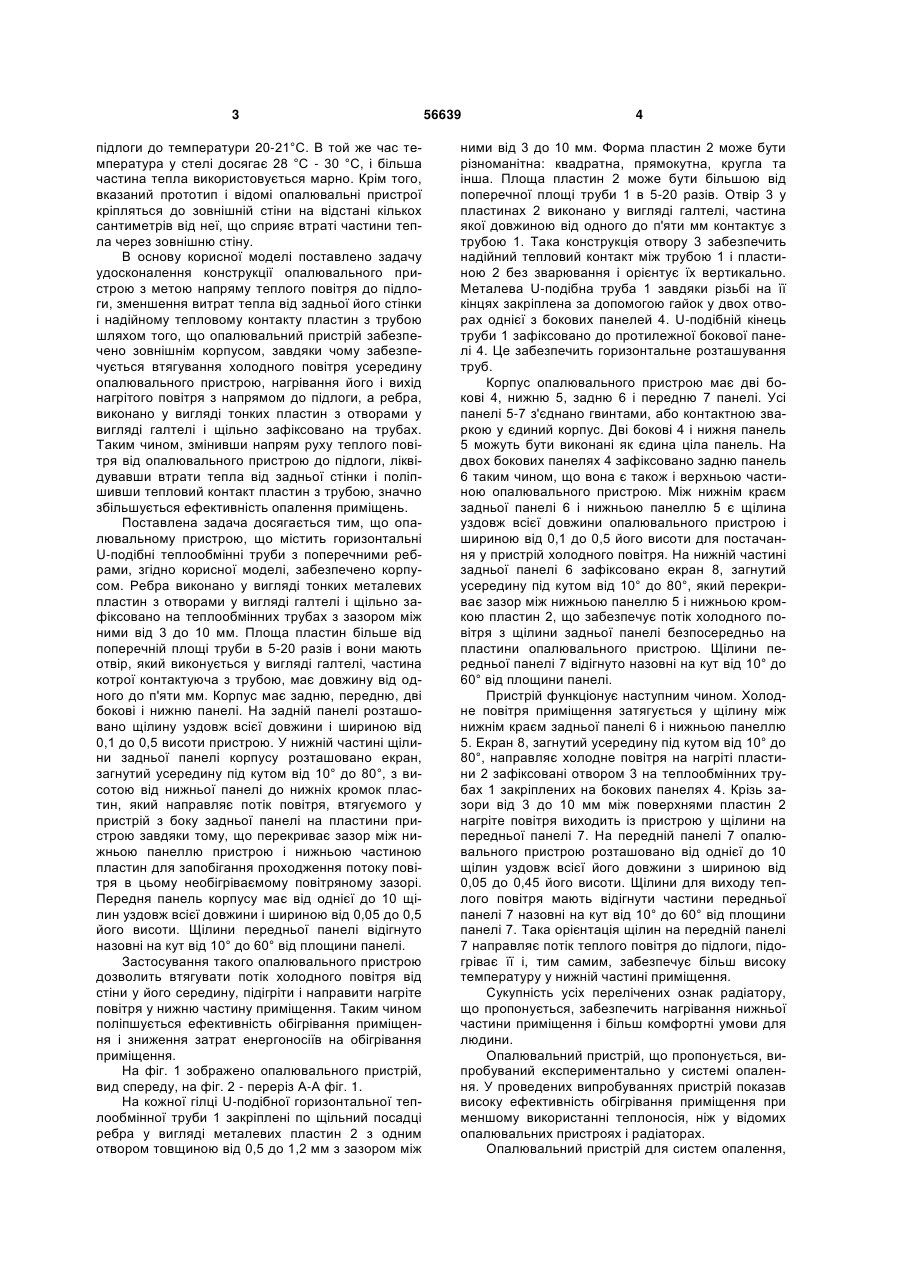

1. Опалювальний пристрій, що містить горизонтальні теплообмінні труби з закріпленими поперечними ребрами, який відрізняється тим, що ребра виконані у вигляді тонких металевих пластин з отворами, закріплених по щільній посадці окремо на кожну гілку U-подібної труби з зазором між ними від 3 до 10 мм, корпус має на задній панелі щілину уздовж всієї довжини і шириною від 0,1 до 0,5 його висоти, в нижній частині задньої 3 підлоги до температури 20-21°С. В той же час температура у стелі досягає 28 °С - 30 °С, і більша частина тепла використовується марно. Крім того, вказаний прототип і відомі опалювальні пристрої кріпляться до зовнішній стіни на відстані кількох сантиметрів від неї, що сприяє втраті частини тепла через зовнішню стіну. В основу корисної моделі поставлено задачу удосконалення конструкції опалювального пристрою з метою напряму теплого повітря до підлоги, зменшення витрат тепла від задньої його стінки і надійному тепловому контакту пластин з трубою шляхом того, що опалювальний пристрій забезпечено зовнішнім корпусом, завдяки чому забезпечується втягування холодного повітря усередину опалювального пристрою, нагрівання його і вихід нагрітого повітря з напрямом до підлоги, а ребра, виконано у вигляді тонких пластин з отворами у вигляді галтелі і щільно зафіксовано на трубах. Таким чином, змінивши напрям руху теплого повітря від опалювального пристрою до підлоги, ліквідувавши втрати тепла від задньої стінки і поліпшивши тепловий контакт пластин з трубою, значно збільшується ефективність опалення приміщень. Поставлена задача досягається тим, що опалювальному пристрою, що містить горизонтальні U-подібні теплообмінні труби з поперечними ребрами, згідно корисної моделі, забезпечено корпусом. Ребра виконано у вигляді тонких металевих пластин з отворами у вигляді галтелі і щільно зафіксовано на теплообмінних трубах з зазором між ними від 3 до 10 мм. Площа пластин більше від поперечній площі труби в 5-20 разів і вони мають отвір, який виконується у вигляді галтелі, частина котрої контактуюча з трубою, має довжину від одного до п'яти мм. Корпус має задню, передню, дві бокові і нижню панелі. На задній панелі розташовано щілину уздовж всієї довжини і шириною від 0,1 до 0,5 висоти пристрою. У нижній частині щілини задньої панелі корпусу розташовано екран, загнутий усередину під кутом від 10° до 80°, з висотою від нижньої панелі до нижніх кромок пластин, який направляє потік повітря, втягуємого у пристрій з боку задньої панелі на пластини пристрою завдяки тому, що перекриває зазор між нижньою панеллю пристрою і нижньою частиною пластин для запобігання проходження потоку повітря в цьому необігріваємому повітряному зазорі. Передня панель корпусу має від однієї до 10 щілин уздовж всієї довжини і шириною від 0,05 до 0,5 його висоти. Щілини передньої панелі відігнуто назовні на кут від 10° до 60° від площини панелі. Застосування такого опалювального пристрою дозволить втягувати потік холодного повітря від стіни у його середину, підігріти і направити нагріте повітря у нижню частину приміщення. Таким чином поліпшується ефективність обігрівання приміщення і зниження затрат енергоносіїв на обігрівання приміщення. На фіг. 1 зображено опалювального пристрій, вид спереду, на фіг. 2 - переріз А-А фіг. 1. На кожної гілці U-подібної горизонтальної теплообмінної труби 1 закріплені по щільний посадці ребра у вигляді металевих пластин 2 з одним отвором товщиною від 0,5 до 1,2 мм з зазором між 56639 4 ними від 3 до 10 мм. Форма пластин 2 може бути різноманітна: квадратна, прямокутна, кругла та інша. Площа пластин 2 може бути більшою від поперечної площі труби 1 в 5-20 разів. Отвір 3 у пластинах 2 виконано у вигляді галтелі, частина якої довжиною від одного до п'яти мм контактує з трубою 1. Така конструкція отвору 3 забезпечить надійний тепловий контакт між трубою 1 і пластиною 2 без зварювання і орієнтує їх вертикально. Металева U-подібна труба 1 завдяки різьбі на її кінцях закріплена за допомогою гайок у двох отворах однієї з бокових панелей 4. U-подібній кінець труби 1 зафіксовано до протилежної бокової панелі 4. Це забезпечить горизонтальне розташування труб. Корпус опалювального пристрою має дві бокові 4, нижню 5, задню 6 і передню 7 панелі. Усі панелі 5-7 з'єднано гвинтами, або контактною зваркою у єдиний корпус. Дві бокові 4 і нижня панель 5 можуть бути виконані як єдина ціла панель. На двох бокових панелях 4 зафіксовано задню панель 6 таким чином, що вона є також і верхньою частиною опалювального пристрою. Між нижнім краєм задньої панелі 6 і нижньою панеллю 5 є щілина уздовж всієї довжини опалювального пристрою і шириною від 0,1 до 0,5 його висоти для постачання у пристрій холодного повітря. На нижній частині задньої панелі 6 зафіксовано екран 8, загнутий усередину під кутом від 10° до 80°, який перекриває зазор між нижньою панеллю 5 і нижньою кромкою пластин 2, що забезпечує потік холодного повітря з щілини задньої панелі безпосередньо на пластини опалювального пристрою. Щілини передньої панелі 7 відігнуто назовні на кут від 10° до 60° від площини панелі. Пристрій функціонує наступним чином. Холодне повітря приміщення затягується у щілину між нижнім краєм задньої панелі 6 і нижньою панеллю 5. Екран 8, загнутий усередину під кутом від 10° до 80°, направляє холодне повітря на нагріті пластини 2 зафіксовані отвором 3 на теплообмінних трубах 1 закріплених на бокових панелях 4. Крізь зазори від 3 до 10 мм між поверхнями пластин 2 нагріте повітря виходить із пристрою у щілини на передньої панелі 7. На передній панелі 7 опалювального пристрою розташовано від однієї до 10 щілин уздовж всієї його довжини з шириною від 0,05 до 0,45 його висоти. Щілини для виходу теплого повітря мають відігнути частини передньої панелі 7 назовні на кут від 10° до 60° від площини панелі 7. Така орієнтація щілин на передній панелі 7 направляє потік теплого повітря до підлоги, підогріває її і, тим самим, забезпечує більш високу температуру у нижній частині приміщення. Сукупність усіх перелічених ознак радіатору, що пропонується, забезпечить нагрівання нижньої частини приміщення і більш комфортні умови для людини. Опалювальний пристрій, що пропонується, випробуваний експериментально у системі опалення. У проведених випробуваннях пристрій показав високу ефективність обігрівання приміщення при меншому використанні теплоносія, ніж у відомих опалювальних пристроях і радіаторах. Опалювальний пристрій для систем опалення, 5 56639 що пропонується, у порівнянні з відомим пристроєм-прототипом має наступні переваги: - направляє потік підігрітого повітря до підлоги і тим самим збільшує температуру повітря у підлозі; - дає можливість підвищити ефективність передачі тепла від труби пластинам завдяки надійному контакту отвору пластин на поверхні труби; - дозволяє зменшити витрати тепла від задньої панелі пристрою до зовнішньої стіни примі Комп’ютерна верстка А. Крулевський 6 щення. Джерело інформації: 1. Пат. 001710 Італія, МПК7 F24H3/06. Опубл. 26.08.1999, Евразийские патенты на изобретения № 3. - 150 с. 2. Пат. 49474 А Україна, МПК7 F24H3/00. Опубл. 16.09.2002, Промислова власність. Офіційний бюлетень №9. - 4.148 с 3. А. с. СРСР №1810726, МПК 5F24H3/06. Опубл. 01.05.93, Бюл. № 15. - 110 с. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Heating device

Автори англійською

Kozhemiakin Hennadii Mykolaiovych

Назва патенту російською

Отопительное устройство

Автори російською

Кожемякин Геннадий Николаевич

МПК / Мітки

МПК: F24H 3/00

Мітки: опалювальний, пристрій
