Пристрій опалювальний

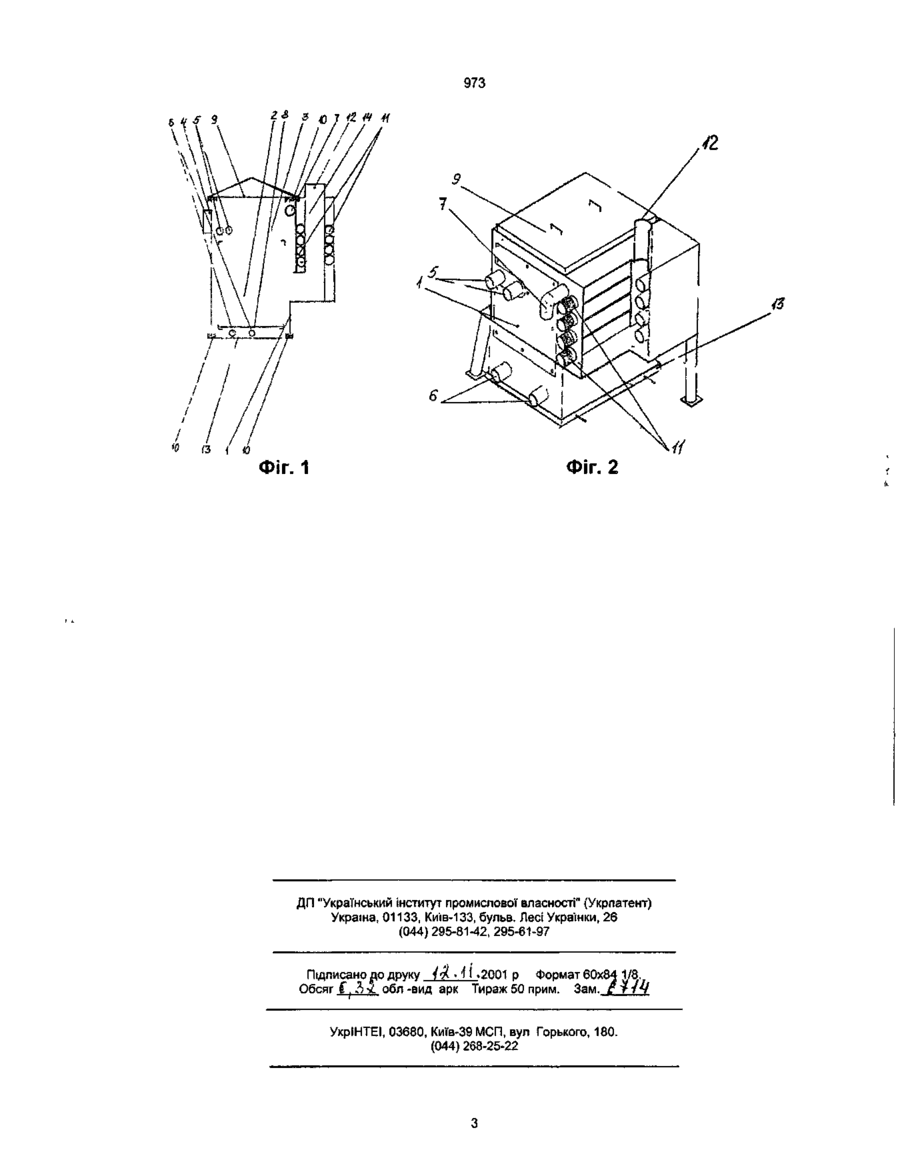

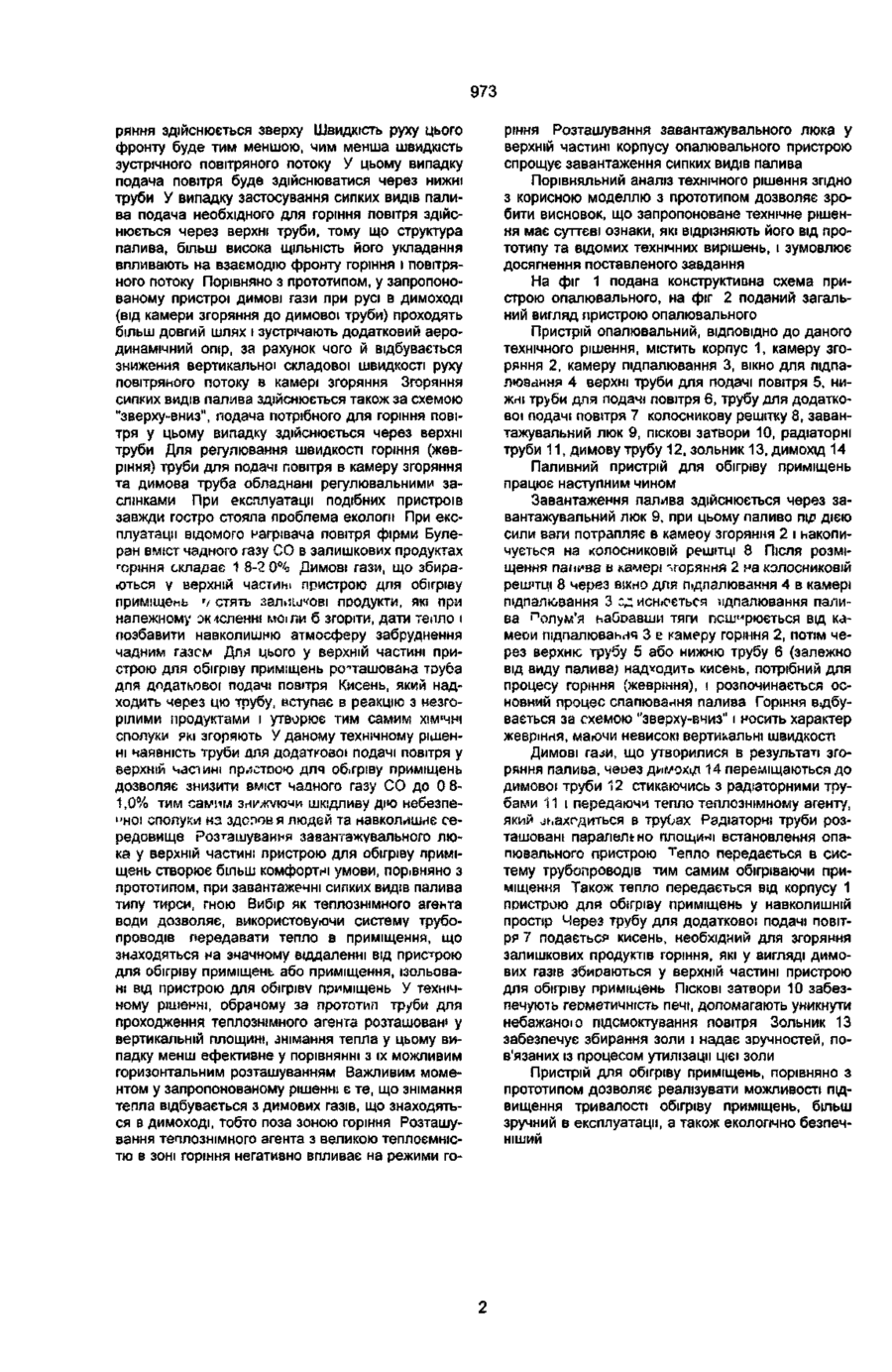

1. Пристрій опалювальний, що містить корпус, камеру підпалювання камеру згоряння, труби для подачі повітря, радіаторні труби для теплознімного агента, димохід, димову трубу, який відрізняється тим, що в корпусі опалювального пристрою камера підпалювання розташована над камерою згоряння, а в димоході за камерою згоряння перед димовою трубою встановлені горизонтально розташовані радіаторні труби. 2. Пристрій опалювальний за п. 1, який відрізняється тим, що у верхній частині камери згоряння розташована труба для додаткової' подачі повітря. 3. Пристрій опалювальний за пп. 1, 2, який відрізняється тим, що у верхній частині корпусу печі розташований завантажувальний люк. 4. Пристрій опалювальний за одним з пп. 1-3, який відрізняється тим, що корпус печі обладнаний зольником 5. Пристрій опалювальний за одним з пп. 1-4, який відрізняється тим, що корпус обладнаний пісковими затворами, встановленими в місцях з єднання стінок Корисна модель стосується опалювальної техніки, зокрема - пристроїв для обігріву приміщень. Відома конструкція нагрівача повітря (див.: Проспект фірми Булеран. 1999. - 4 а), що складається з корпусу, завантажувального люка, камери підпалювання, камери згоряння, труби для подачі повітря, димоходу, труб для входу та виходу теплознімного агента. Недоліком даного пристрою для обігріву приміщень є незначна тривалість часу його роботи в умовах надмірно високих швидкостей шарового горіння, а також при високому вмісті чадного газу, що утворився в результаті процесу горіння Крім того, недоліком даного пристрою є незручність конструкції при завантаженні сипких видів палива. Недоліком зазначеної конструкції є й те, що в ній не передбачена можливість застосування води як теплознімного агента. В основу корисної моделі покладено завдання створення ефективного опалювального пристрою, який тривалий час може працювати для обігрівання приміщення без дозавантаження паливом за рахунок зниження швидкості шарового горіння шляхом реалізації схеми горіння "зверху-вниз". Поставлене завдання вирішується за рахунок того, що в опалювальному пристрої, який містить корпус, камеру підпалювання, камеру згоряння, труби для подачі повітря, радіаторні труби для теплознімного агента, димохід, димову трубу, відповідно до корисної моделі, у корпусі опалювального пристрою камера підпалювання розташована над камерою згоряння, а радіаторні труби встановлені в димоході за камерою згоряння перед димовою трубою, при цьому радіаторні труби розташовані горизонтально У верхній частині камери згоряння розташована труба для додаткової подачі повітря. У верхній частині корпусу опалювального пристрою розташований завантажувальний люк. Корпус опалювального пристрою обладнаний пісковими затворами, встановленими в місцях з'єднання стінок. Реалізація у даному пристрої для обігріву приміщень схеми горіння "зверху-вниз" є важливим чинником забезпечення шарового горіння з невисокими швидкостями вигоряння шарів палива. Швидкість руху фронту горіння, що носить характер жевріння, буде залежати від величини швидкості зустрічного повітряного потоку. Для спалювання такого виду твердого палива, як дрова, труби для подачі повітря знаходяться у нижній частині пристрою для обігріву приміщень; для спалювання таких видів твердого палива, як тирса, торф, гній, груби для подачі повітря розташовані у верхній частині пристрою для обігріву приміщень, що, безумовно, оптимізує процес горіння, і при використанні таких видів палива, як тирса, торф, гній дозволяє максимально знизити вертикальні швидкості горіння, тим самим збільшуючи тривалість роботи пристрою для обігріву приміщень без дозаправлення паливом. При спалюванні несипкого палива фронт горіння рухається назустріч повітряному потокові, розпалення палива в камері зго CO о 973 ряння здійснюється зверху Швидкість руху цього фронту буде тим меншою, чим менша швидкість зустрічного повітряного потоку У цьому випадку подача повітря буде здійснюватися через нижні труби У випадку застосування сипких видів палива подача необхідного для горіння повітря здійснюється через верхні труби, тому що структура палива, більш висока ЩІЛЬНІСТЬ ЙОГО укладання впливають на взаємодію фронту горіння і повітряного потоку Порівняно з прототипом, у запропонованому пристрої димові гази при русі в димоході (від камери згоряння до димової труби) проходять більш довгий шлях і зустрічають додатковий аеродинамічний опір, за рахунок чого й відбувається зниження вертикально! складової швидкості руху повітряного потоку в камері згоряння Згоряння сипких ВИДІВ палива ЗДІЙСНЮЄТЬСЯ також за схемою "зверху-вниз", подача потрібного для горіння повітря у цьому випадку здійснюється через верхні труби Для регулювання швидкості горіння (жевріння) труби для подачі повітря в камеру згоряння та димова труба обладнані регулювальними заслінками При експлуатації подібних пристроїв завжди гостро стояла проблема екологи При експлуатації відомого нагрівача повітря фірми Булеран вміст чадного газу СО в залишкових продуктах г оріння скла/зає 1 8-2 0% Димові гази, що збираються у верхній частині пристрою для обігріву приміщень г/ стять залишкові продукти, які при належному зкісленні мої ли б згоріти, дати тепло і позбавити навколишню атмосферу забруднення чадним газсм Для цього у верхній частині пристрою для обігріву приміщень розташована труба для додаткової подачі повітря Кисень, який надходить через цю трубу, вступає в реакцію з незгорілими продуктами і утворює тим самим ХІМ'ЧНІ сполуки які згоряють У даному технічному рішенні наявність труби для додаткової подачі повітря у верхній частині пристоою для обігріву приміщень дозволяє знизити BWICT чадного газу СО до 0 81,0% тим самим ЗНИЖУЮЧИ шкідливу дію небезпечної сполуки нз здсповя людей та навколишнє середовище Розташування завантажувального люка у верхній частині пристрою для обігріву приміщень створює бтьш комфортні умови, порівняно з прототипом, при завантаженні сипких видів палива типу тирси, гною Вибір як теплознімного агента води дозволяє, використовуючи систему трубопроводів передавати тепло в приміщення, що знаходяться на значному віддаленні ВІД пристрою для обігріву приміщень або приміщення, ізольовані від пристрою для обігріву приміщень У технічному рішенні, обраному за прототяп труби для проходження теплознімного агента розташовані у вертикальній площині, знімання тепла у цьому випадку менш ефективне у порівнянні з їх можливим горизонтальним розташуванням Важливим моментом у запропонованому рішенні є те, що знімання тепла відбувається з димових газів, що знаходяться в димоході, тобто поза зоною горіння Розташування теплознімного агента з великою теплоємністю в зоні горіння негативно впливає на режими го ріння Розташування завантажувального люка у верхній частині корпусу опалювального пристрою спрощує завантаження сипких видів палива Порівняльний аналіз технічного рішення згідно з корисною моделлю з прототипом дозволяє зробити висновок, що запропоноване технічне рішення має суттєві ознаки, які відрізняють його від прототипу та відомих технічних вирішень, і зумовлює досягнення поставленого завдання На фіг 1 подана конструктивна схема пристрою опалювального, на фіг 2 поданий загальний вигляд пристрою опалювального Пристрій опалювальний, ВІДПОВІДНО ДО даного технічного рішення, містить корпус 1, камеру згоряння 2, камеру підпалювання 3, вікно для підпалювання 4 верхні труби для подачі повітря 5, нижні труби для подачі повітря 6, трубу для додаткової подачі повітря 7 колосникову решітку 8, завантажувальний люк 9, ПІСКОВІ затвори 10, радіаторні труби 11, димову трубу 12, зольник 13, димохід 14 Паливний пристрій для обігріву приміщень працює наступним чином Завантаження палива здійснюється через завантажувальний люк 9, при цьому паливо під дією сили ваги потрапляє в камеоу згоряння 2 і накопичується на колосниковій решітці 8 Після розміщення папнва в камері згоряння 2 на КОЛОСНИКОВІЙ решітці 8 через вікно для підпалювання 4 в камері підпалювання 3 сд иснгоється іщпалювання палива Полум'я ьабоавши тяги поширюється від ка~ меои підпалюваная 3 є камеру горіння 2, потім через верхню трубу 5 або нижню трубу 6 (залежно від виду палива; над*одито кисень, потрібний для процесу горіння (жевріння), і розпочинається основний процес спалювання палива Горіння вибувається за схемою "зверху-вчиз" і носить характер жевріння, маючи невисокі вертикальні швидкості Димові гази, що утворилися в результаті згоряння палива, чеоез димохід 14 переміщаються до димової труби 12 стикаючись з радіаторними трубами 11 І передаючи тепло теплознімному агенту, який .знаходиться в трубах Радіаторні труби розташовані паралельно площині встановлення опапювального пристрою "Тепло передається в систему трубопроводів тим самим обігріваючи приміщення Також тепло передається ВІД корпусу 1 пристрою для обігріву приміщень у навколишній простір Через трубу для додаткової подачі повітря 7 подається кисень, необхідний для згоряння залишкових продуктів горіння, які у вигляді димових газів збираються у верхній частині пристрою для обігріву приміщень ПІСКОВІ затвори 10 забезпечують ГЄОМЄТИЧНІСТЬ печі, допомагають уникнути небажаною підсмоктування повітря Зольник 13 забезпечує збирання золи і надає зручностей, пов'язаних із процесом утилізації цієї золи Пристрій для обігріву приміщень, порівняно з прототипом дозволяє реалізувати можливості підвищення тривалості обігріву приміщень, більш зручний в експлуатації, а також екологічно безпечніший 973 ФІГ. 1 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку {«А > і і >2001 р Формат 60x84 1/8. Обсяг С Л ^ обл -вид арк Тираж 50 прим. Зам. ^І УкрІНТЕІ, 03680, Київ-39 МСП, вул Горького, 180. (044) 268-25-22
