Оправка фланцева кулачкова

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 56794

Опубліковано: 25.01.2011

Автори: Ляшук Олег Леонтійович, Гевко Ігор Богданович, Стефанів Володимир Михайлович, Гагалюк Андрій Валерійович, Пік Андрій Іванович, Пономаренко Сергій Володимирович

Завантажити PDF файл.

Формула / Реферат

Оправка фланцева кулачкова, яка виконана у вигляді корпуса, затискних кулачків, конусної розпірної втулки, яка встановлена внутрішнім діаметром на шпильку з можливістю осьового переміщення і підтиснута затискною гайкою, яка відрізняється тим, що по зовнішньому діаметру з двох кінців конусної розпірної втулки виконані циліндричні виїмки, які є у взаємодії з кульками, а по зовнішньому діаметру кульки є у взаємодії з кулачками, крім цього, праві торці кулачків є у взаємодії зі стопорною шайбою, яка встановлена на ліву циліндричну виточку затискної гайки, причому в простір між правим торцем циліндричної виточки затискної гайки і лівим торцем стопорної шайби встановлені кульки, на одній із виступів тригранної конусної розпірної втулки виконано осьовий паз, який є у взаємодії з гвинтом-обмежувачем величини осьового її переміщення.

Текст

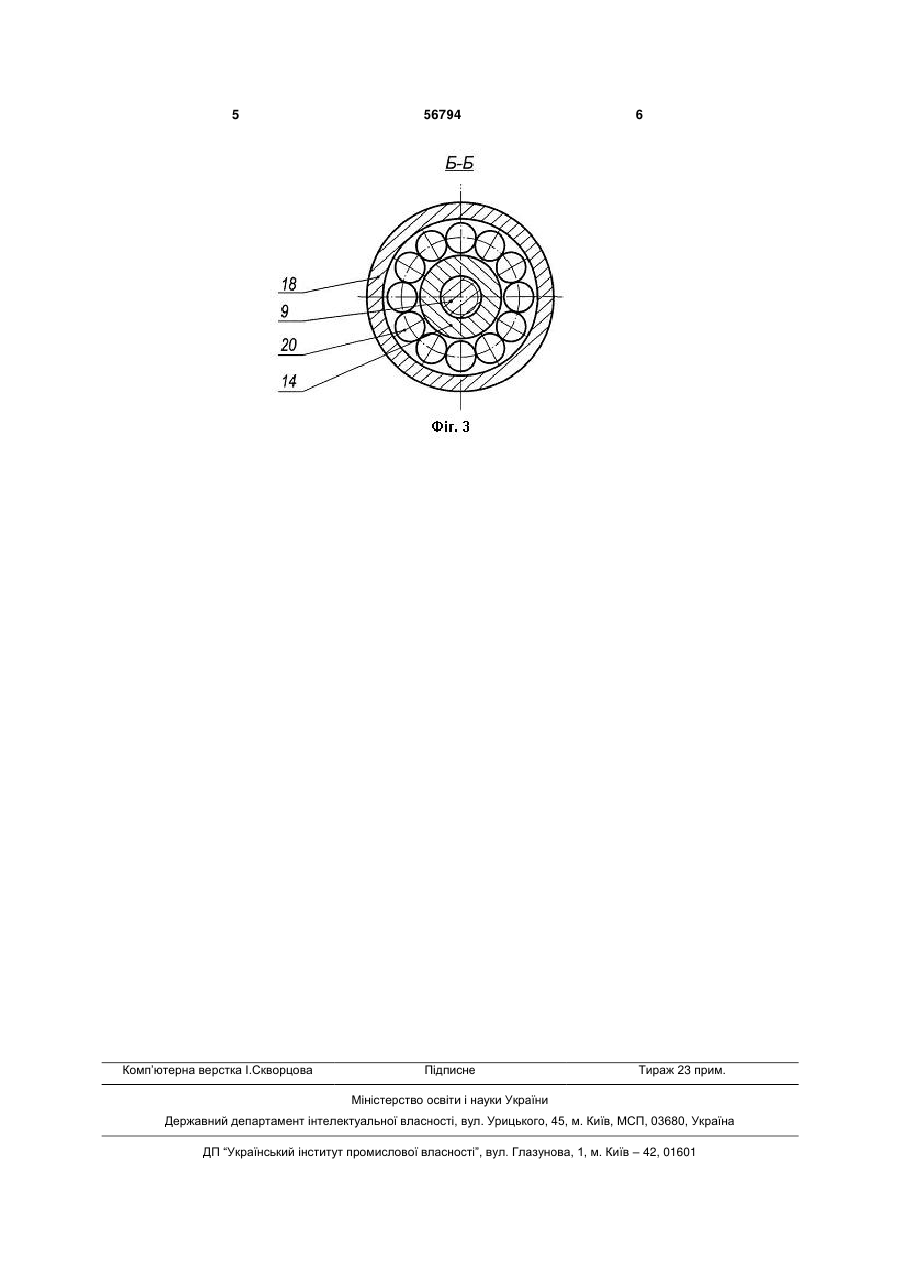

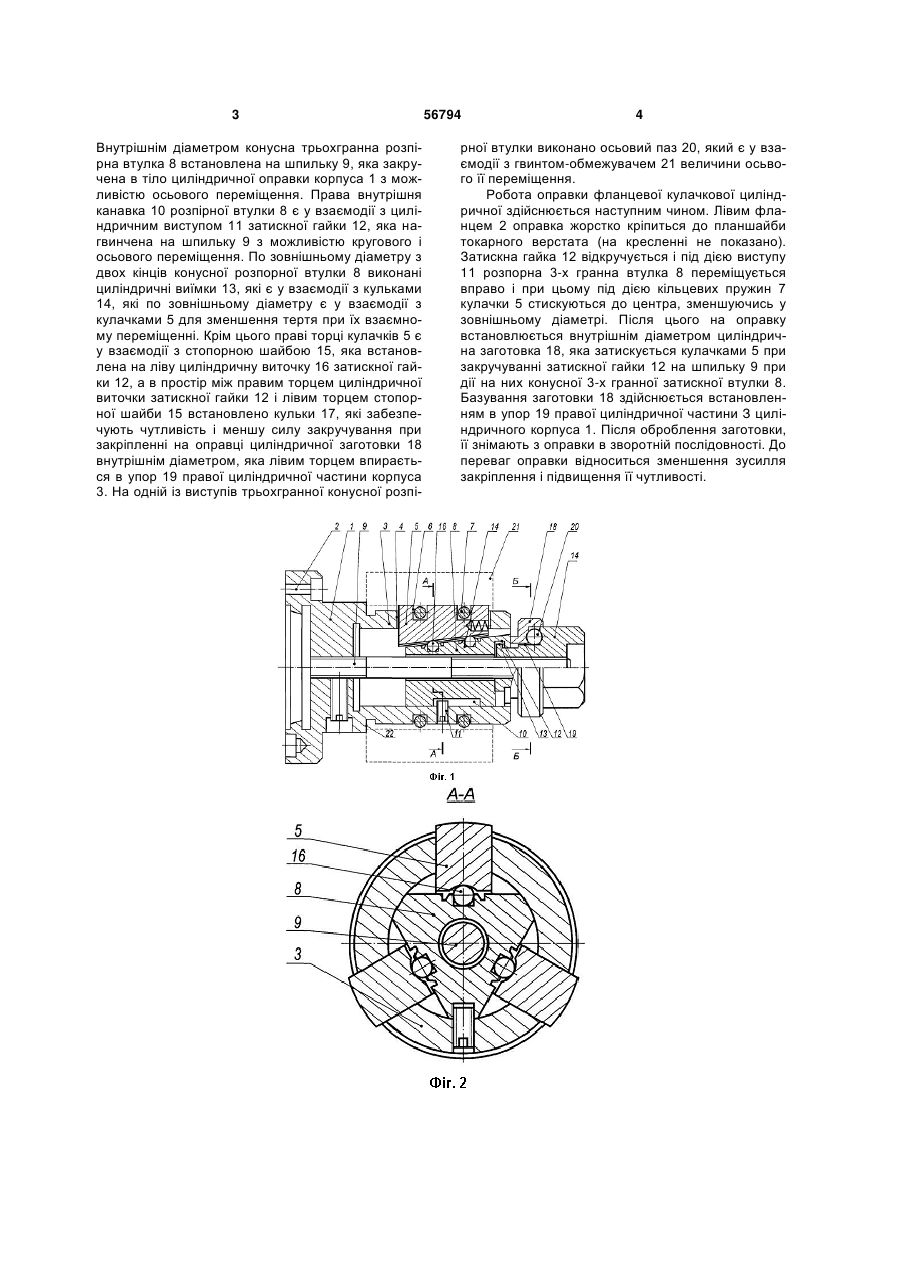

Оправка фланцева кулачкова, яка виконана у вигляді корпуса, затискних кулачків, конусної розпірної втулки, яка встановлена внутрішнім діаметром на шпильку з можливістю осьового перемі 3 Внутрішнім діаметром конусна трьохгранна розпірна втулка 8 встановлена на шпильку 9, яка закручена в тіло циліндричної оправки корпуса 1 з можливістю осьового переміщення. Права внутрішня канавка 10 розпірної втулки 8 є у взаємодії з циліндричним виступом 11 затискної гайки 12, яка нагвинчена на шпильку 9 з можливістю кругового і осьового переміщення. По зовнішньому діаметру з двох кінців конусної розпорної втулки 8 виконані циліндричні виїмки 13, які є у взаємодії з кульками 14, які по зовнішньому діаметру є у взаємодії з кулачками 5 для зменшення тертя при їх взаємному переміщенні. Крім цього праві торці кулачків 5 є у взаємодії з стопорною шайбою 15, яка встановлена на ліву циліндричну виточку 16 затискної гайки 12, а в простір між правим торцем циліндричної виточки затискної гайки 12 і лівим торцем стопорної шайби 15 встановлено кульки 17, які забезпечують чутливість і меншу силу закручування при закріпленні на оправці циліндричної заготовки 18 внутрішнім діаметром, яка лівим торцем впирається в упор 19 правої циліндричної частини корпуса 3. На одній із виступів трьохгранної конусної розпі 56794 4 рної втулки виконано осьовий паз 20, який є у взаємодії з гвинтом-обмежувачем 21 величини осьвого її переміщення. Робота оправки фланцевої кулачкової циліндричної здійснюється наступним чином. Лівим фланцем 2 оправка жорстко кріпиться до планшайби токарного верстата (на кресленні не показано). Затискна гайка 12 відкручується і під дією виступу 11 розпорна 3-х гранна втулка 8 переміщується вправо і при цьому під дією кільцевих пружин 7 кулачки 5 стискуються до центра, зменшуючись у зовнішньому діаметрі. Після цього на оправку встановлюється внутрішнім діаметром циліндрична заготовка 18, яка затискується кулачками 5 при закручуванні затискної гайки 12 на шпильку 9 при дії на них конусної 3-х гранної затискної втулки 8. Базування заготовки 18 здійснюється встановленням в упор 19 правої циліндричної частини З циліндричного корпуса 1. Після оброблення заготовки, її знімають з оправки в зворотній послідовності. До переваг оправки відноситься зменшення зусилля закріплення і підвищення її чутливості. 5 Комп’ютерна верстка І.Скворцова 56794 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Flange-type camarbor

Автори англійською

Ponomarenko Serhii Volodymyrovych, Stefaniv Volodymyr Mykhailovych, Liashuk Oleh Leontiiovych, Hahaliuk Andrii Valeriiovych, Hevko Ihor Bohdanovych, Pik Andrii Ivanovych

Назва патенту російською

Оправка фланцевая кулачковая

Автори російською

Пономаренко Сергей Владимирович, Стефанив Владимир Михайлович, Ляшук Олег Леонтиевич, Гагалюк Андрей Валериевич, Гевко Игорь Богданович, Пик Андрей Иванович
