Оправка сегментна конусна

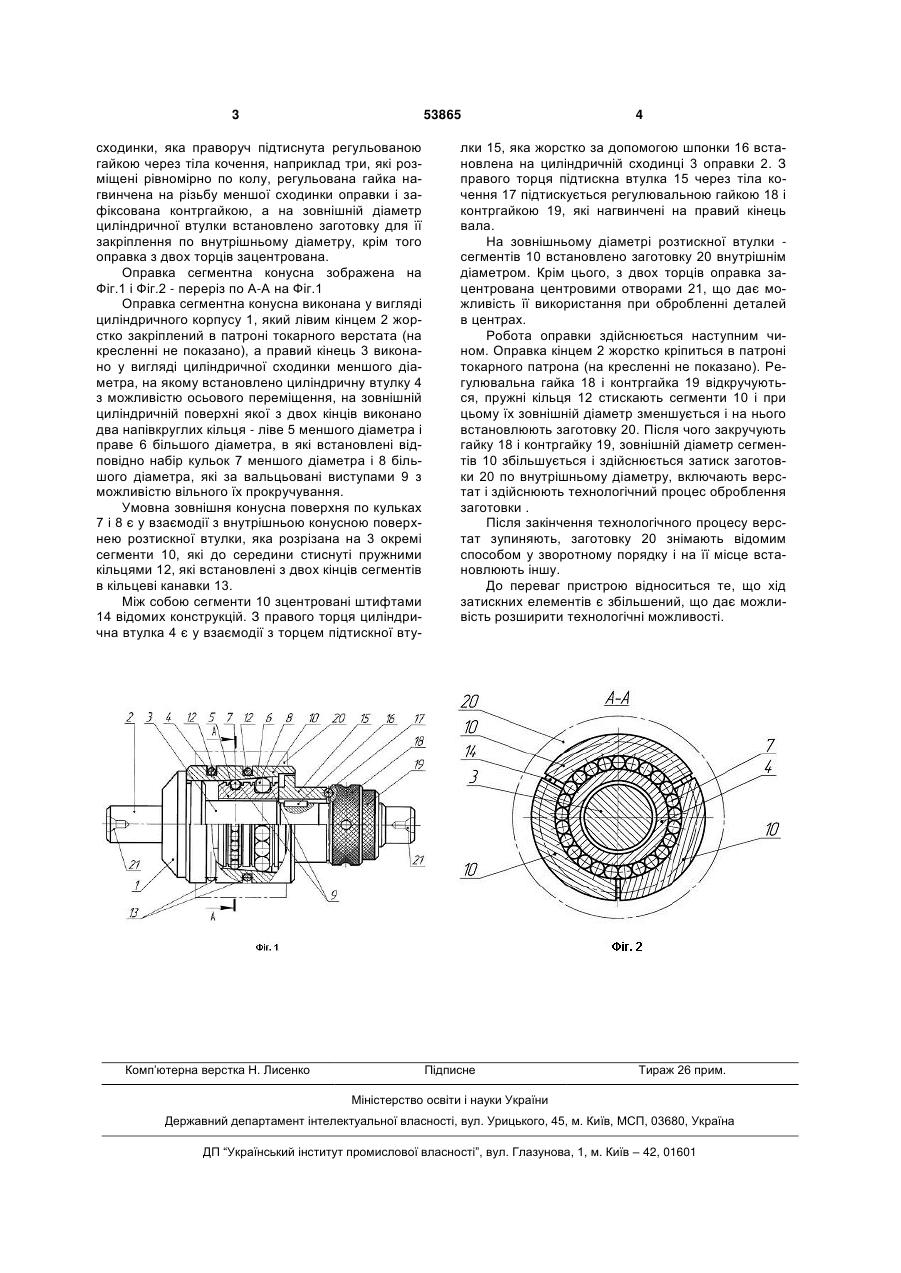

Оправка сегментна конусна, що виконана у вигляді циліндричного корпусу, який лівим кінцем жорстко закріплено в токарному патроні, а на правому кінці виконана циліндрична сходинка меншого діаметра, на якій встановлені затискні елементи з затискною гайкою, яка нагвинчена на цю циліндричну сходинку, яка відрізняється тим що на циліндричну сходинку меншого діаметра встановлено циліндричну втулку з можливістю осьового переміщення, на зовнішній циліндричній поверхні U 1 3 53865 сходинки, яка праворуч підтиснута регульованою гайкою через тіла кочення, наприклад три, які розміщені рівномірно по колу, регульована гайка нагвинчена на різьбу меншої сходинки оправки і зафіксована контргайкою, а на зовнішній діаметр циліндричної втулки встановлено заготовку для її закріплення по внутрішньому діаметру, крім того оправка з двох торців зацентрована. Оправка сегментна конусна зображена на Фіг.1 і Фіг.2 - переріз по А-А на Фіг.1 Оправка сегментна конусна виконана у вигляді циліндричного корпусу 1, який лівим кінцем 2 жорстко закріплений в патроні токарного верстата (на кресленні не показано), а правий кінець 3 виконано у вигляді циліндричної сходинки меншого діаметра, на якому встановлено циліндричну втулку 4 з можливістю осьового переміщення, на зовнішній циліндричній поверхні якої з двох кінців виконано два напівкруглих кільця - ліве 5 меншого діаметра і праве 6 більшого діаметра, в які встановлені відповідно набір кульок 7 меншого діаметра і 8 більшого діаметра, які за вальцьовані виступами 9 з можливістю вільного їх прокручування. Умовна зовнішня конусна поверхня по кульках 7 і 8 є у взаємодії з внутрішньою конусною поверхнею розтискної втулки, яка розрізана на 3 окремі сегменти 10, які до середини стиснуті пружними кільцями 12, які встановлені з двох кінців сегментів в кільцеві канавки 13. Між собою сегменти 10 зцентровані штифтами 14 відомих конструкцій. З правого торця циліндрична втулка 4 є у взаємодії з торцем підтискної вту Комп’ютерна верстка Н. Лиcенко 4 лки 15, яка жорстко за допомогою шпонки 16 встановлена на циліндричній сходинці 3 оправки 2. З правого торця підтискна втулка 15 через тіла кочення 17 підтискується регулювальною гайкою 18 і контргайкою 19, які нагвинчені на правий кінець вала. На зовнішньому діаметрі розтискної втулки сегментів 10 встановлено заготовку 20 внутрішнім діаметром. Крім цього, з двох торців оправка зацентрована центровими отворами 21, що дає можливість її використання при обробленні деталей в центрах. Робота оправки здійснюється наступним чином. Оправка кінцем 2 жорстко кріпиться в патроні токарного патрона (на кресленні не показано). Регулювальна гайка 18 і контргайка 19 відкручуються, пружні кільця 12 стискають сегменти 10 і при цьому їх зовнішній діаметр зменшується і на нього встановлюють заготовку 20. Після чого закручують гайку 18 і контргайку 19, зовнішній діаметр сегментів 10 збільшується і здійснюється затиск заготовки 20 по внутрішньому діаметру, включають верстат і здійснюють технологічний процес оброблення заготовки . Після закінчення технологічного процесу верстат зупиняють, заготовку 20 знімають відомим способом у зворотному порядку і на її місце встановлюють іншу. До переваг пристрою відноситься те, що хід затискних елементів є збільшений, що дає можливість розширити технологічні можливості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
