Монтажно-випробувальний корпус ракети

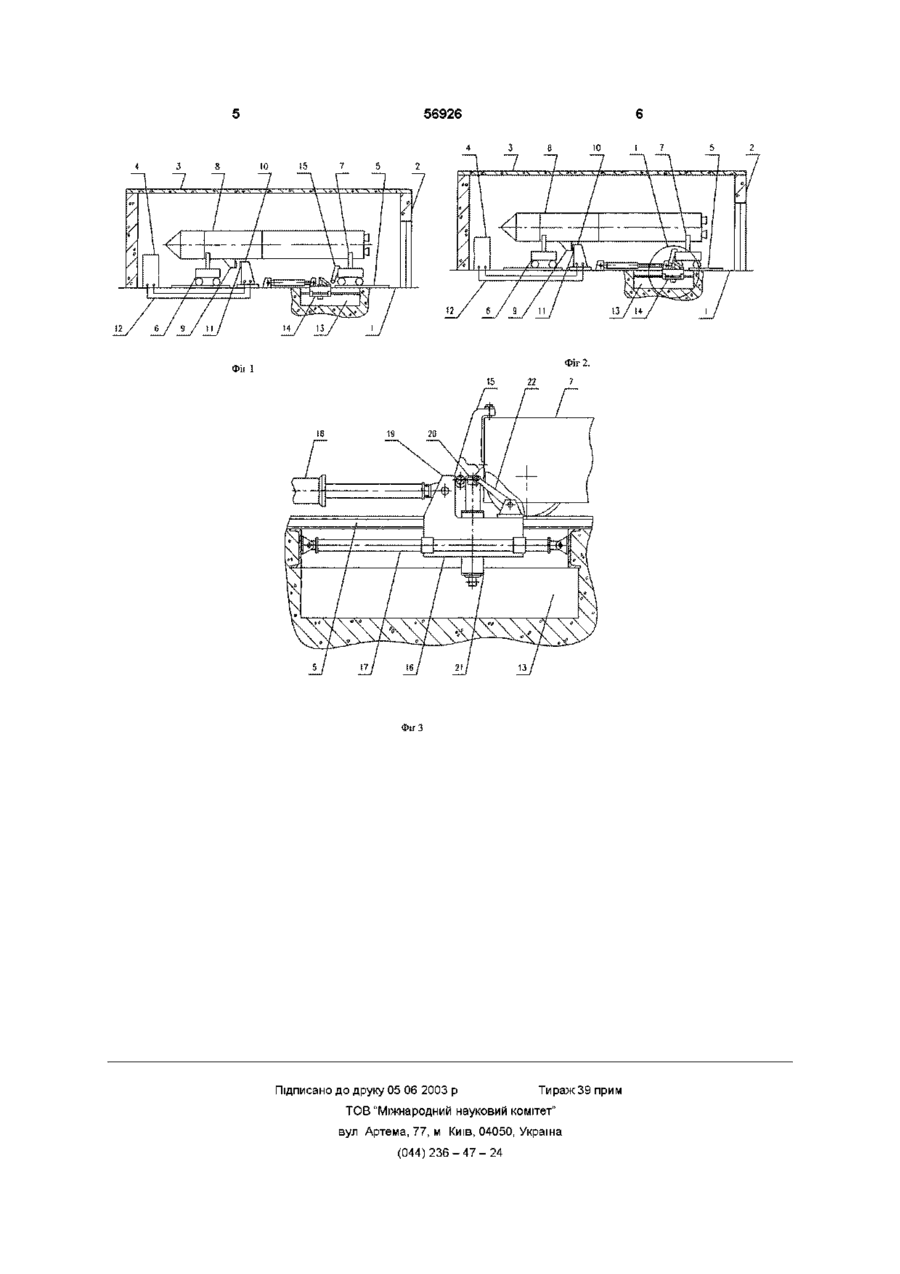

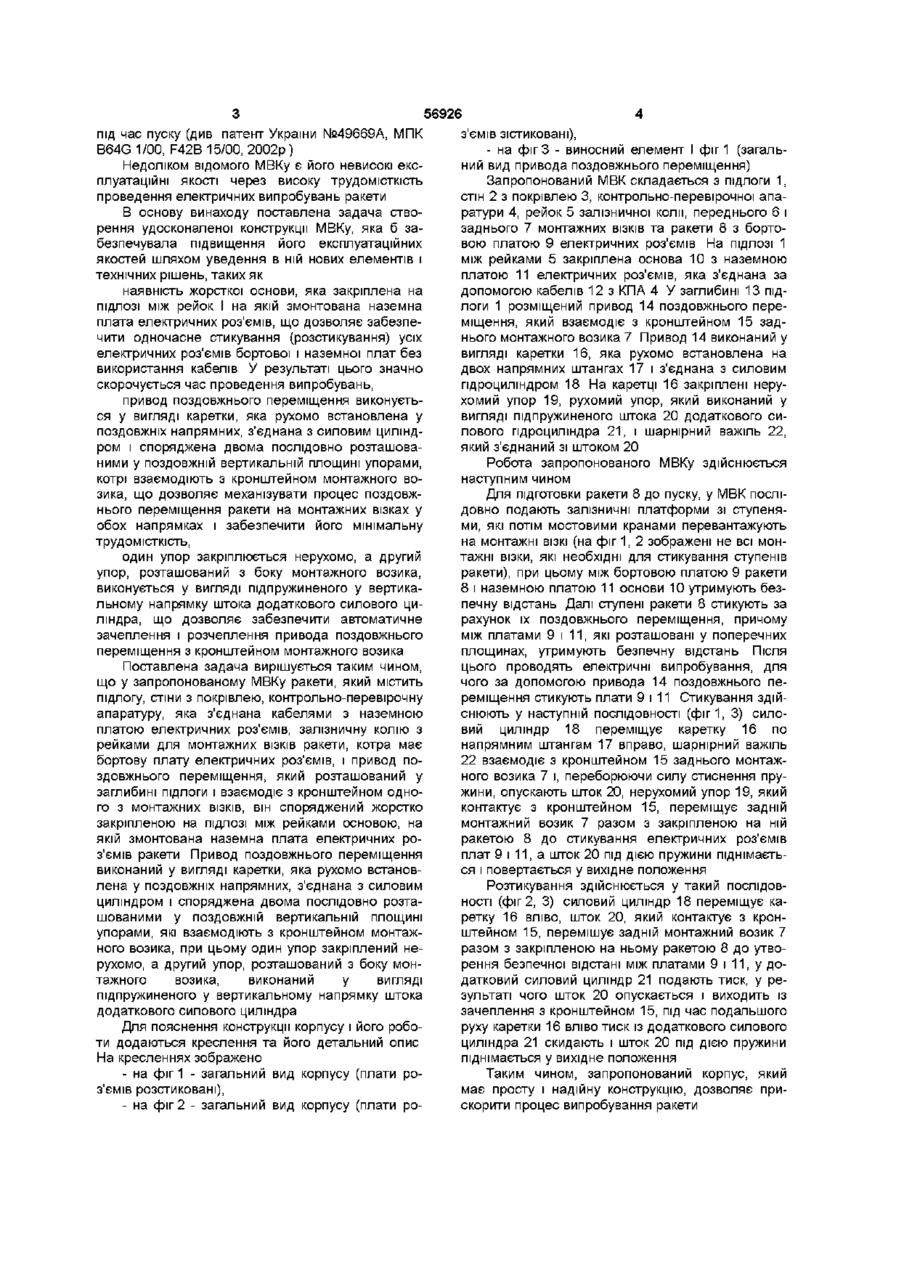

1 Монтажно-випробувальний корпус ракети, що містить підлогу, стіни з покрівлею, контрольноперевірочну апаратуру, яка з'єднана кабелями з наземною платою електричних рознімів, залізничну колію з рейками для монтажних ВІЗКІВ ракети, яка має бортову плату електричних рознімів, і привід поздовжнього переміщення, який розташований у заглибині підлоги і взаємодіє з кронштейном одного з монтажних ВІЗКІВ, ЯКИЙ відрізняється тим, що він оснащений жорстко закріпленою на ПІДЛОЗІ МІЖ рейками основою, на якій змонтована наземна плата електричних рознімів, яка взаємодіє з бортовою платою електричних рознімів ракети 2 Монтажно-випробувальний корпус ракети за п 1, який відрізняється тим, що привід поздовжнього переміщення виконаний у вигляді каретки, яка рухомо встановлена у поздовжніх напрямних, з'єднана з силовим циліндром і оснащена двома послідовно розташованими у поздовжній вертикальній площині упорами, які взаємодіють з кронштейном монтажного возика, при цьому один упор закріплений нерухомо, а другий упор, який розташований з боку монтажного возика, виконаний у вигляді підпружиненого у вертикальному напрямку штока додаткового силового циліндра Винахід відноситься до ракетно-космічної галузі, а більш конкретно - до наземного будівництва і може використовуватися для забезпечення випробувань ракети у процесі її складання Відомим Є монтажно-випробувальний корпус ракети, який містить підлогу, стіни з покрівлею, контрольно-перевірочну апаратуру (КПА), яка з'єднана кабелями з наземною платою електричних роз'ємів, і залізничну колію з рейками для монтажних ВІЗКІВ блоків ракети, яка має плату електричних роз'ємів (див патент України №47977А, МПК B64G 5/00, Е04Н 5/02, 2002г) Відомий монтажно-випробувальний корпус (МВК) призначений для складання ракет важкого класу "пакетної" схеми у вертикальному положенні на платформі Блоки ракети кантуються у вертикальне положення за допомогою мостового крана і привода поздовжнього переміщення (лебідка з тросом), який розташований у заглибині підлоги і взаємодіє з кронштейном заднього монтажного возика (див патент України №47334А, МПК B64G 5/00, Е04Н 5/02, 2001 р) Для проведення випробувань ракети після складання, її бортову плату електричних роз'ємів за допомогою кабелів з'єднують з назем ною платою електричних роз ємів Недоліком відомого МВКу є його низькі експлуатаційні якості, такі як висока трудомісткість проведення електричних випробувань через наявність ручних операцій, велика КІЛЬКІСТЬ особового складу для виконання ручних операцій Найближчим до запропонованого по технічному рішенню є вибраний як прототип МВК ракети, який описаний у патенті України №45928А, МПК B64G 5/00, 2001 р Вказаний МВК містить підлогу, стіни з покрівлею, КПА і кабельну мережу Цей МВК призначений для складання ракет середнього класу моноблочної схеми у горизонтальному положенні на монтажних візках Для проведення випробувань ракети після складання, її бортову плату електричних роз'ємів за допомогою кабельної мережі з'єднують з КПА В автоматизованих стартових комплексах стикування електричних комунікацій ракети, які виведені на бортову плату електричних роз'ємів, з наземними комунікаціями, які прокладені по кабель-щоглі, здійснюється під час встановлення ракети на пускову установку, а розстикування комунікацій здійснюється ходом ракети (О (О ю під час пуску (див патент України №49669А, МПК B64G 1/00, F42B 15/00, 2002р ) Недоліком відомого МВКу є його невисокі експлуатаційні якості через високу трудомісткість проведення електричних випробувань ракети В основу винаходу поставлена задача створення удосконаленої конструкції МВКу, яка б забезпечувала підвищення його експлуатаційних якостей шляхом уведення в ній нових елементів і технічних рішень, таких як наявність жорсткої основи, яка закріплена на ПІДЛОЗІ між рейок І на якій змонтована наземна плата електричних роз'ємів, що дозволяє забезпечити одночасне стикування (розстикування) усіх електричних роз'ємів бортової і наземної плат без використання кабелів У результаті цього значно скорочується час проведення випробувань, привод поздовжнього переміщення виконується у вигляді каретки, яка рухомо встановлена у поздовжніх напрямних, з'єднана з силовим циліндром і споряджена двома послідовно розташованими у поздовжній вертикальній площині упорами, котрі взаємодіють з кронштейном монтажного возика, що дозволяє механізувати процес поздовжнього переміщення ракети на монтажних візках у обох напрямках і забезпечити його мінімальну трудомісткість, один упор закріплюється нерухомо, а другий упор, розташований з боку монтажного возика, виконується у вигляді підпружиненого у вертикальному напрямку штока додаткового силового циліндра, що дозволяє забезпечити автоматичне зачеплення і розчеплення привода поздовжнього переміщення з кронштейном монтажного возика Поставлена задача вирішується таким чином, що у запропонованому МВКу ракети, який містить підлогу, стіни з покрівлею, контрольно-перевірочну апаратуру, яка з'єднана кабелями з наземною платою електричних роз'ємів, залізничну колію з рейками для монтажних ВІЗКІВ ракети, котра має бортову плату електричних роз'ємів, і привод поздовжнього переміщення, який розташований у заглибині підлоги і взаємодіє з кронштейном одного з монтажних ВІЗКІВ, ВІН споряджений жорстко закріпленою на ПІДЛОЗІ МІЖ рейками основою, на якій змонтована наземна плата електричних роз'ємів ракети Привод поздовжнього переміщення виконаний у вигляді каретки, яка рухомо встановлена у поздовжніх напрямних, з'єднана з силовим циліндром і споряджена двома послідовно розташованими у поздовжній вертикальній площині упорами, які взаємодіють з кронштейном монтажного возика, при цьому один упор закріплений нерухомо, а другий упор, розташований з боку монтажного возика, виконаний у вигляді підпружиненого у вертикальному напрямку штока додаткового силового циліндра Для пояснення конструкції корпусу і його роботи додаються креслення та його детальний опис На кресленнях зображено - на фіг 1 - загальний вид корпусу (плати роз'ємів розстиковані), - на фіг 2 - загальний вид корпусу (плати ро 56926 з'ємів зістиковані), - на фіг 3 - виносний елемент І фіг 1 (загальний вид привода поздовжнього переміщення) Запропонований МВК складається з підлоги 1, стін 2 з покрівлею 3, контрольно-перевірочної апаратури 4, рейок 5 залізничної коли, переднього 6 і заднього 7 монтажних ВІЗКІВ та ракети 8 з бортовою платою 9 електричних роз'ємів На ПІДЛОЗІ 1 між рейками 5 закріплена основа 10 з наземною платою 11 електричних роз'ємів, яка з'єднана за допомогою кабелів 12 з КПА 4 У заглибині 13 підлоги 1 розміщений привод 14 поздовжнього переміщення, який взаємодіє з кронштейном 15 заднього монтажного возика 7 Привод 14 виконаний у вигляді каретки 16, яка рухомо встановлена на двох напрямних штангах 17 і з'єднана з силовим гідроциліндром 18 На каретці 16 закріплені нерухомий упор 19, рухомий упор, який виконаний у вигляді підпружиненого штока 20 додаткового силового гідроциліндра 21, і шарнірний важіль 22, який з'єднаний зі штоком 20 Робота запропонованого МВКу здійснюється наступним чином Для підготовки ракети 8 до пуску, у МВК послідовно подають залізничні платформи зі ступенями, які потім мостовими кранами перевантажують на монтажні ВІЗКІ (на фіг 1, 2 зображені не всі монтажні візки, які необхідні для стикування ступенів ракети), при цьому між бортовою платою 9 ракети 8 і наземною платою 11 основи 10 утримують безпечну відстань Далі ступені ракети 8 стикують за рахунок їх поздовжнього переміщення, причому між платами 9 і 11, які розташовані у поперечних площинах, утримують безпечну відстань Після цього проводять електричні випробування, для чого за допомогою привода 14 поздовжнього переміщення стикують плати 9 і 11 Стикування здійснюють у наступній ПОСЛІДОВНОСТІ (фиг 1, 3) силовий циліндр 18 переміщує каретку 16 по напрямним штангам 17 вправо, шарнірний важіль 22 взаємодіє з кронштейном 15 заднього монтажного возика 7 і, переборюючи силу стиснення пружини, опускають шток 20, нерухомий упор 19, який контактує з кронштейном 15, переміщує задній монтажний возик 7 разом з закріпленою на ній ракетою 8 до стикування електричних роз'ємів плат 9 і 11, а шток 20 під дією пружини піднімається і повертається у вихідне положення Розтикування здійснюється у такий ПОСЛІДОВНОСТІ (фіг 2, 3) силовий циліндр 18 переміщує каретку 16 вліво, шток 20, який контактує з кронштейном 15, перемішує задній монтажний возик 7 разом з закріпленою на ньому ракетою 8 до утворення безпечної відстані між платами 9 і 11, у додатковий силовий циліндр 21 подають тиск, у результаті чого шток 20 опускається і виходить із зачеплення з кронштейном 15, під час подальшого руху каретки 16 вліво тиск із додаткового силового циліндра 21 скидають і шток 20 під дією пружини піднімається у вихідне положення Таким чином, запропонований корпус, який має просту і надійну конструкцію, дозволяє прискорити процес випробування ракети Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
