Монтажно-випробувальний корпус ракети
Номер патенту: 47334
Опубліковано: 17.06.2002
Автори: Макаричев Василь Генадійович, Мокін Андрій Олександрович, Щербина Іван Данилович, БАРИБІН ОЛЕКСАНДР ВАСИЛЬОВИЧ, Брильов Юрій Петрович, Мокін Олександр Васильович
Формула / Реферат
1. Монтажно-випробувальний корпус ракети, що містить покрівлю, підлогу, поздовжні й поперечні стіни, залізничну колію для переднього й заднього візків ракетного блока, котра проходить через проріз в одній з поздовжніх стін, та мостовий кран із траверсою, який відрізняється тим, що поздовжня стіна, протилежна стіні з прорізом, виконана з вертикальною нішею, у якій розташований кінець залізничної колії, причому корпус споряджений вертикальними напрямними з уловлювачами для траверси, які прикріплені до стіни по краях ніші і взаємодіють із траверсою, та поліспастовою системою, яка закріплена на .стіні, перпендикулярній поздовжнім стінам, при цьому поліспастова система зв'язана із заднім кінцем ракетного блока, а передній кінець ракетного блока зв'язаний з траверсою.
2. Монтажно-випробувальний корпус ракети за п.1, який відрізняється тим, що він споряджений лебідкою, яка розташована у заглибині підлоги і з'єднана із заднім монтажним возиком.
Текст

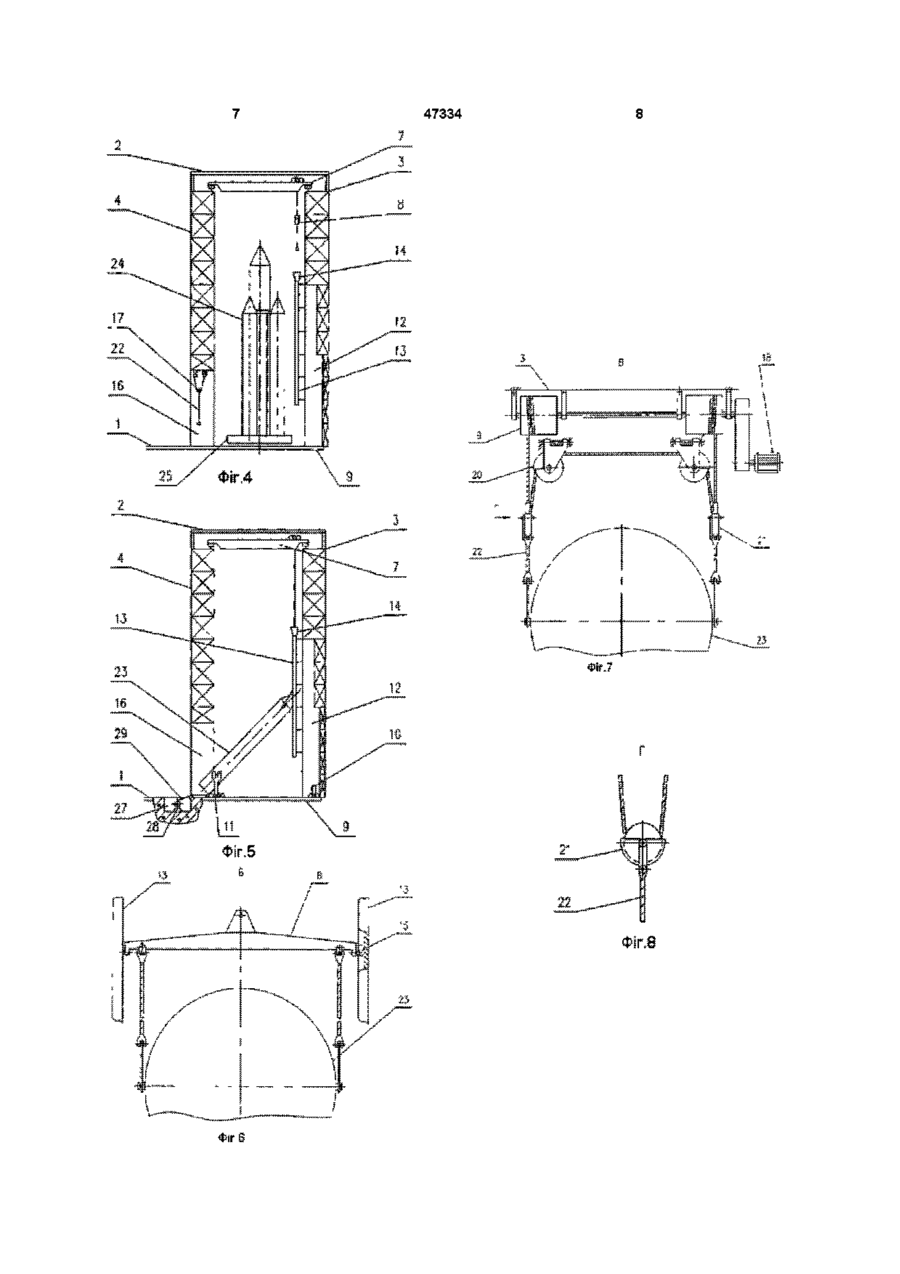

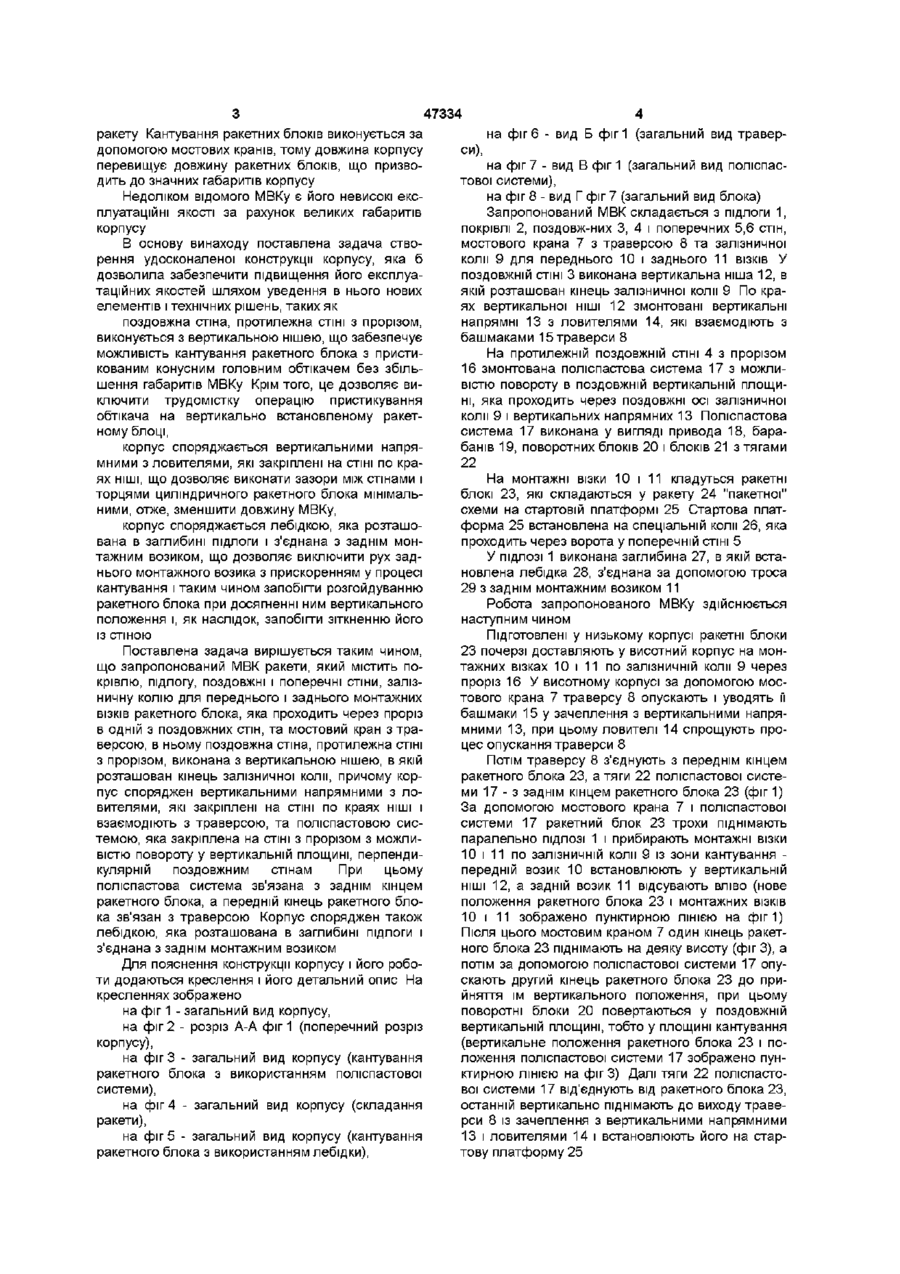

1 Монтажно-випробувальний корпус ракети, що містить покрівлю, підлогу, поздовжні й поперечні стіни, залізничну колію для переднього й заднього ВІЗКІВ ракетного блока, котра проходить через проріз в одній з поздовжніх стін, та мостовий Винахід відноситься до ракетно-космічної галузі, а більш конкретно -до наземного будівництва і може бути використован для забезпечення вертикального складання ракети важкого класу Відомим Є монтажно-випробувальний корпус ракети, який містить підлогу, стіни з покрівлею і залізничну колію для монтажних ВІЗКІВ ракети (див книгу "Космодром" под ред А П Вольского, М , "Воениздат", 1977, с 54-55, 70, рис 2 2) Відомий монтажно-випробувальний корпус (МВК) забезпечує підготовку окремих ракетних блоків (ступеней, головних блоків) і горизонтальне складання ракет легкого та середнього класів Відомими Є МВКИ, ЯКІ МІСТЯТЬ підлогу, стіни з покрівлею і мостовий кран (див авт св СРСР №1131983, МІЖ Е04В 1/24, 1982р, а також авт св СРСР №1129317, МІЖ Е04Н 5/00, 1982р) ВІДОМІ корпуси забезпечують підготовку окремих ракетних блоків і вертикальне складання усієї ракети При цьому корпус виконай у вигляді одного прогону з висотою до підкранових колій 100м і більше Таким чином, кожен корпус, який має величезні габарити і об'єм, являє собою унікальну споруду Величезний об'єм корпусу передбачає наявність потужних технічних систем (освітлення, опалення, вентиляції, пожежегасіння та ІНШІ) кран із траверсою, який відрізняється тим, що поздовжня стіна, протилежна СТІНІ З прорізом, виконана з вертикальною нішею, у якій розташований кінець залізничної коли, причому корпус споряджений вертикальними напрямними з уловлювачами для траверси, які прикріплені до стіни по краях НІШІ І взаємодіють із траверсою, та поліспастовою системою, яка закріплена на СТІНІ, перпендикулярній поздовжнім стінам, при цьому поліспастова система зв'язана із заднім кінцем ракетного блока, а передній кінець ракетного блока зв'язаний з траверсою 2 Монтажно-випробувальний корпус ракети за п 1, який відрізняється тим, що він споряджений лебідкою, яка розташована у заглибині підлоги і з'єднана із заднім монтажним возиком Недоліком відомих МВКів є їх низькі експлуатаційні якості, такі як великі витрати на утримання технічних систем, висока вартість і тривалі строки будівництва корпусу Найближчим до запропонованого по технічному рішенню є вибраний як прототип монтажновипробувальний корпус ракети, описаний у книзі (В И Феодосьев "Основы техники ракетного полета", М, "Наука", 1979, с 462-463, рис 9 15) Цей МВК містить покрівлю, підлогу, поздовжні і поперечні стіни, залізничну колію, яка проходить через проріз в одній з поздовжних стін і на якій розташовані монтажні візки ракети, та мостовий кран з траверсою Вказаний МВК складається з двох корпусів висотного і низького Причому низький корпус може примикати до висотного або розташовуватися окремо У низькому корпусі забезпечується підготовка окремих ракетних блоків у горизонтальному положенні, у результаті чого висота до підкранових колій складає ~15м, тобто низький корпус являє собою звичайну загально промислову будівлю з високими експлуатаційними якостями Із низького корпусу ракетні блоки доставляються у висотний корпус, де вони кантуються і складаються у СО го 47334 ракету Кантування ракетних блоків виконується за допомогою мостових кранів, тому довжина корпусу перевищує довжину ракетних блоків, що призводить до значних габаритів корпусу Недоліком відомого МВКу є його невисокі експлуатаційні якості за рахунок великих габаритів корпусу В основу винаходу поставлена задача створення удосконаленої конструкції корпусу, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як поздовжна стіна, протилежна СТІНІ З прорізом, виконується з вертикальною нішею, що забезпечує можливість кантування ракетного блока з пристикованим конусним головним обтікачем без збільшення габаритів МВКу Крім того, це дозволяє виключити трудомістку операцію пристикування обтікача на вертикально встановленому ракетному блоці, корпус споряджається вертикальними напрямними з ловителями, які закріплені на СТІНІ ПО краях НІШІ, що дозволяє виконати зазори між стінами і торцями циліндричного ракетного блока мінімальними, отже, зменшити довжину МВКу, корпус споряджається лебідкою, яка розташована в заглибині підлоги і з'єднана з заднім монтажним возиком, що дозволяє виключити рух заднього монтажного возика з прискоренням у процесі кантування і таким чином запобігти розгойдуванню ракетного блока при досягненні ним вертикального положення і, як наслідок, запобігти зіткненню його із стіною Поставлена задача вирішується таким чином, що запропонований МВК ракети, який містить покрівлю, підлогу, поздовжні і поперечні стіни, залізничну колію для переднього і заднього монтажних ВІЗКІВ ракетного блока, яка проходить через проріз в одній з поздовжних стін, та мостовий кран з траверсою, в ньому поздовжна стіна, протилежна СТІНІ з прорізом, виконана з вертикальною нішею, в якій розташован кінець залізничної коли, причому корпус споряджен вертикальними напрямними з ловителями, які закріплені на СТІНІ ПО краях НІШІ І взаємодіють з траверсою, та поліспастовою системою, яка закріплена на СТІНІ З прорізом з можливістю повороту у вертикальній площині, перпендикулярній поздовжним стінам При цьому поліспастова система зв'язана з заднім кінцем ракетного блока, а передній кінець ракетного блока зв'язан з траверсою Корпус споряджен також лебідкою, яка розташована в заглибині підлоги і з'єднана з заднім монтажним возиком Для пояснення конструкції корпусу і його роботи додаються креслення і його детальний опис На кресленнях зображено на фіг 1 - загальний вид корпусу, на фіг 2 - розріз А-А фіг 1 (поперечний розріз корпусу), на фіг 3 - загальний вид корпусу (кантування ракетного блока з використанням поліспастової системи), на фіг 4 - загальний вид корпусу (складання ракети), на фіг 5 - загальний вид корпусу (кантування ракетного блока з використанням лебідки), си), на фіг 6 - вид Б фиг 1 (загальний вид травер на фіг 7 - вид В фіг 1 (загальний вид поліспастової системи), на фіг 8 - вид Г фіг 7 (загальний вид блока) Запропонований МВК складається з підлоги 1, покрівлі 2, поздовж-них 3, 4 і поперечних 5,6 стін, мостового крана 7 з траверсою 8 та залізничної коли 9 для переднього 10 і заднього 11 ВІЗКІВ У поздовжній СТІНІ 3 виконана вертикальна ніша 12, в якій розташован кінець залізничної коли 9 По краях вертикальної НІШІ 12 змонтовані вертикальні напрямні 13 з ловителями 14, які взаємодіють з башмаками 15 траверси 8 На протилежній поздовжній СТІНІ 4 з прорізом 16 змонтована поліспастова система 17 з можливістю повороту в поздовжній вертикальній площині, яка проходить через поздовжні осі залізничної коли 9 і вертикальних напрямних 13 Поліспастова система 17 виконана у вигляді привода 18, барабанів 19, поворотних блоків 20 і блоків 21 з тягами 22 На монтажні візки 10 і 11 кладуться ракетні блокі 23, які складаються у ракету 24 "пакетної" схеми на стартовій платформі 25 Стартова платформа 25 встановлена на спеціальній коли 26, яка проходить через ворота у поперечній СТІНІ 5 У ПІДЛОЗІ 1 виконана заглибина 27, в якій встановлена лебідка 28, з'єднана за допомогою троса 29 з заднім монтажним возиком 11 Робота запропонованого МВКу здійснюється наступним чином Підготовлені у низькому корпусі ракетні блоки 23 почерзі доставляють у висотний корпус на монтажних візках 10 і 11 по залізничній коли 9 через проріз 16 У висотному корпусі за допомогою мостового крана 7 траверсу 8 опускають і уводять її башмаки 15 у зачеплення з вертикальними напрямними 13, при цьому ловителі 14 спрощують процес опускання траверси 8 Потім траверсу 8 з'єднують з переднім кінцем ракетного блока 23, а тяги 22 поліспастової системи 17 - з заднім кінцем ракетного блока 23 (фіг 1) За допомогою мостового крана 7 і поліспастової системи 17 ракетний блок 23 трохи піднімають паралельно ПІДЛОЗІ 1 і прибирають монтажні візки 10 і 11 по залізничній коли 9 із зони кантування передній возик 10 встановлюють у вертикальній НІШІ 12, а задній возик 11 відсувають вліво (нове положення ракетного блока 23 і монтажних ВІЗКІВ 10 і 11 зображено пунктирною ЛІНІЄЮ на фіг1) Після ЦЬОГО МОСТОВИМ краном 7 один кінець ракетного блока 23 піднімають на деяку висоту (фіг 3), а потім за допомогою поліспастової системи 17 опускають другий кінець ракетного блока 23 до прийняття їм вертикального положення, при цьому поворотні блоки 20 повертаються у поздовжній вертикальній площині, тобто у площині кантування (вертикальне положення ракетного блока 23 і положення поліспастової системи 17 зображено пунктирною ЛІНІЄЮ на фігЗ) Далі тяги 22 поліспастової системи 17 від'єднують від ракетного блока 23, останній вертикально піднімають до виходу траверси 8 із зачеплення з вертикальними напрямними 13 і ловителями 14 і встановлюють його на стартову платформу 25 47334 Для приймання наступного ракетного блока 23 елементи висотного корпусу приводять у вихідне положення - прибирають монтажні візки 10 і 11, піднімають блоки 21 поліспастової системи 17 і уводять траверсу 8 у вертикальні напрямні 13 Таким чином здійснюється повне складання ракети 24 (фіг 2, 4), яка складається з трьох периферійних блоків першої ступені та центрального блока (друга ступінь з головним блоком) Розбирання ракети 24 здійснюється в зворотній ПОСЛІДОВНОСТІ Кантування ракетного блока 23 за допомогою лебідки 28, яка встановлена у заглибині 27 підлоги 1, здійснюється наступним чином (фіг 5) Ракетний блок 23 доставляють у висотний корпус на монтажних візках 10 і 11, при цьому задній возик 11 з'єднай з ракетним блоком за допомогою цапф До возика 11 кріплять трос 29 Потім за допомогою мостового крана 7 один кінець ракетного блока 23 піднімають, при цьому задній возик 11 починає рухатися у напрямку поздовжньої стіни 3, а лебідка 28 ВІДПОВІДНО змотує трос 29, що запобігає небажаному розгону возика 11 Після закінчення складання ракети 24 у корпус через ворота у поперечній СТІНІ 5 (фіг 2) в'їжджає агрегат для транспортування ракети (транспортер), забирає стартову платформу 25 з ракетою 24 і по спеціальній коли 26 доставляє їх на стартовий комплекс для проведення пуску Таким чином, запропонований МВК дозволяє виключити спеціальні автономні агрегати для кріплення на них поліспастової системи і вертикальних напрямних, а використовувати для цього силову конструкцію стін, знизити вітрові навантаження на каркас висотного корпусу за рахунок забезпечення його мінімальних габаритів 47334 ФІГ 47334 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
