Монтажно-випробувальний корпус ракети

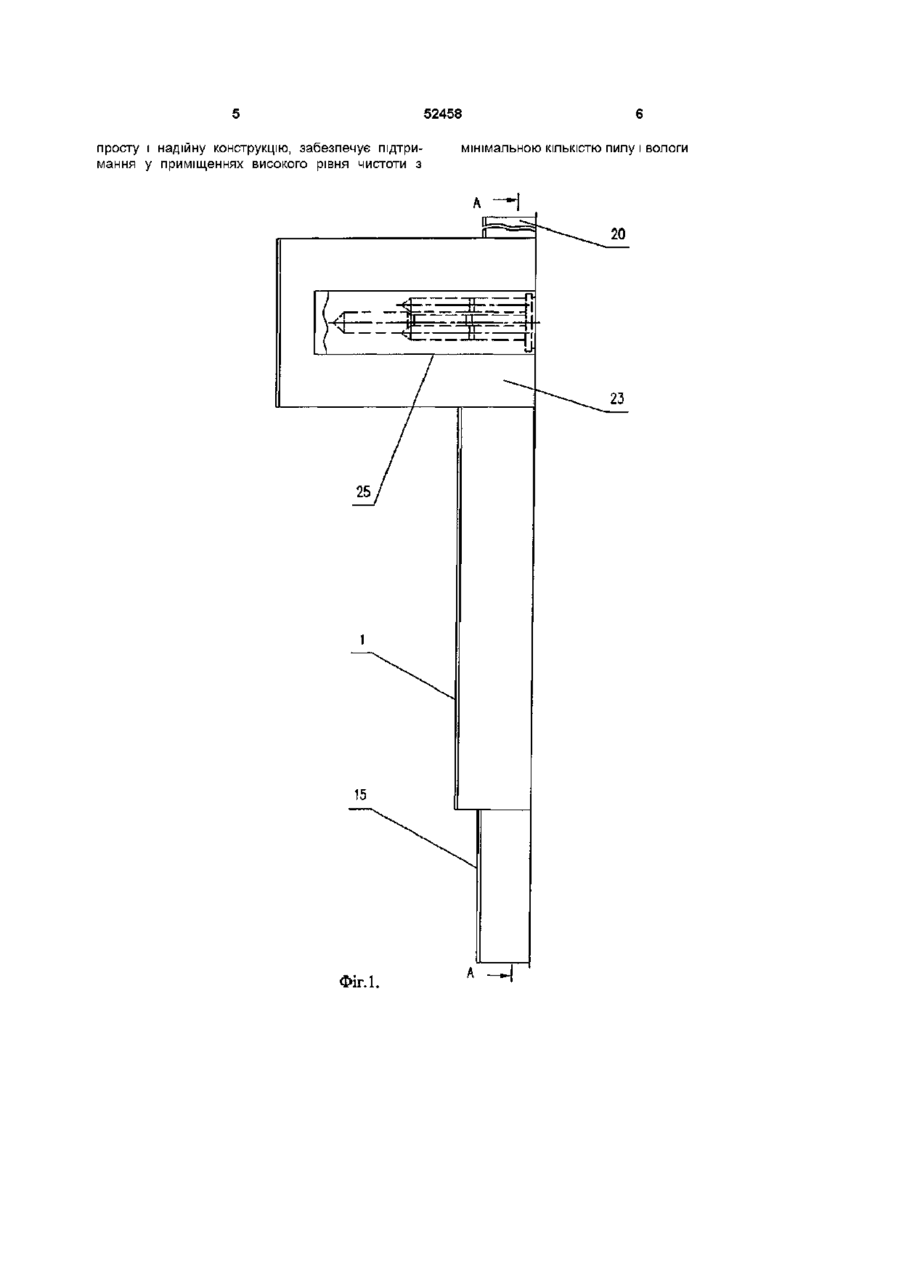

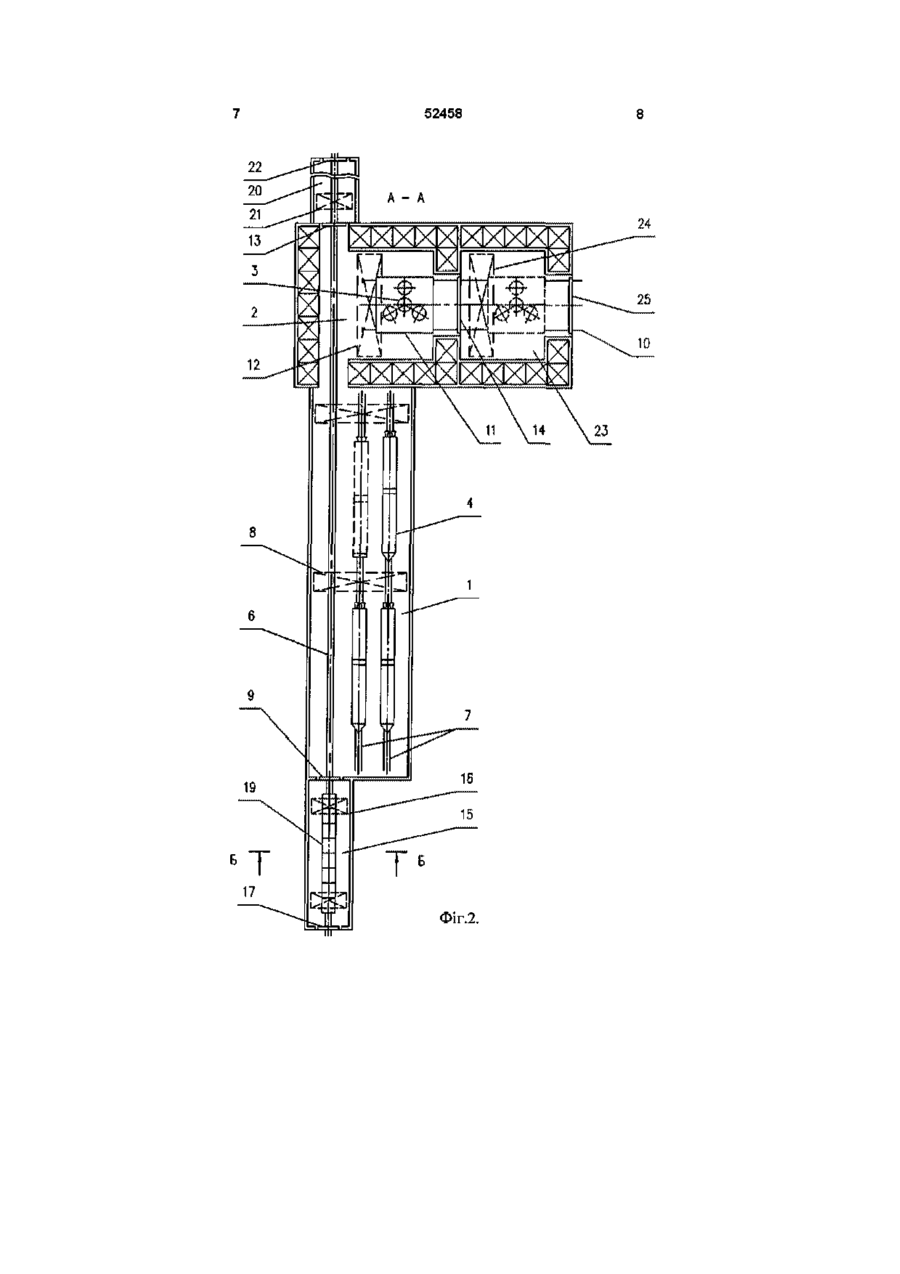

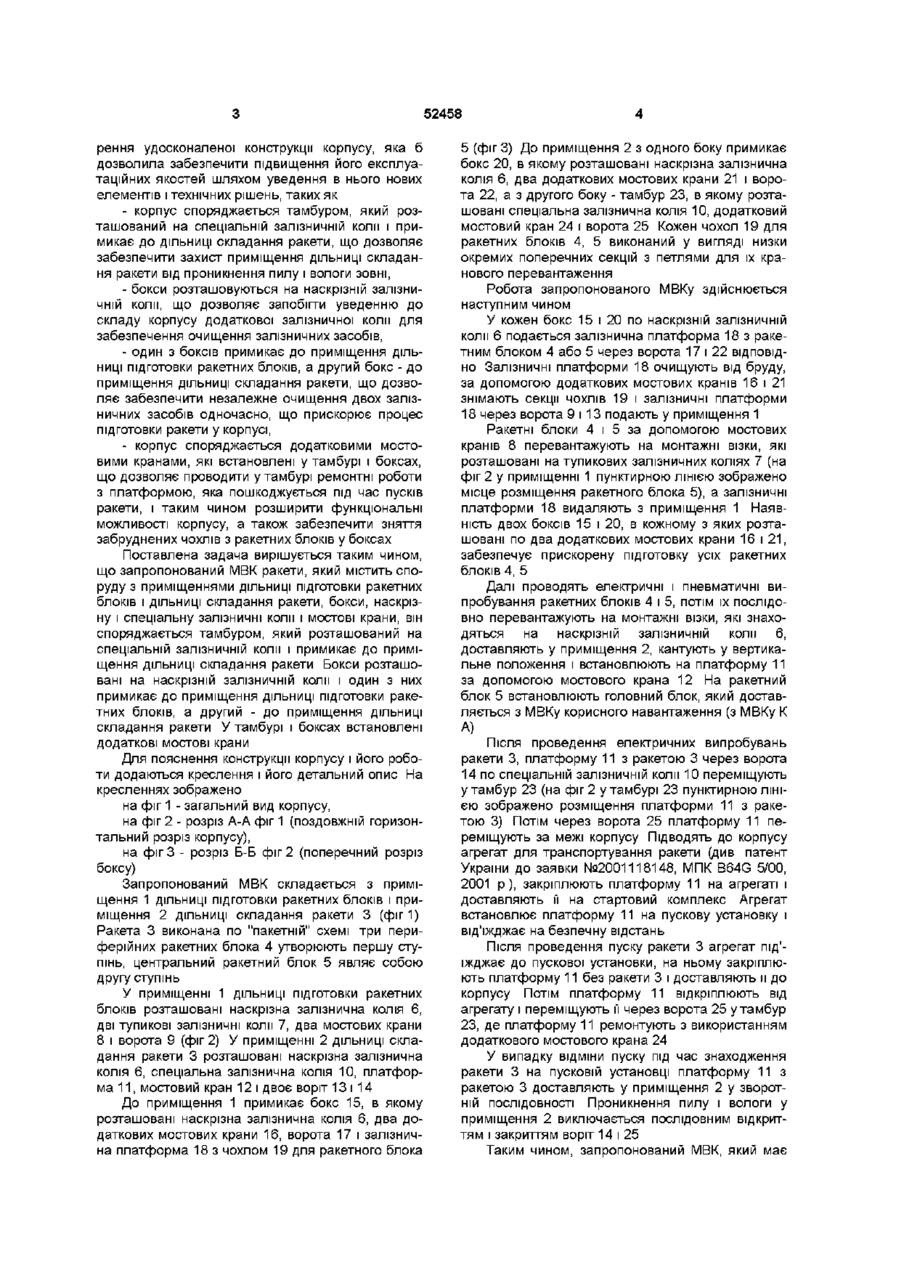

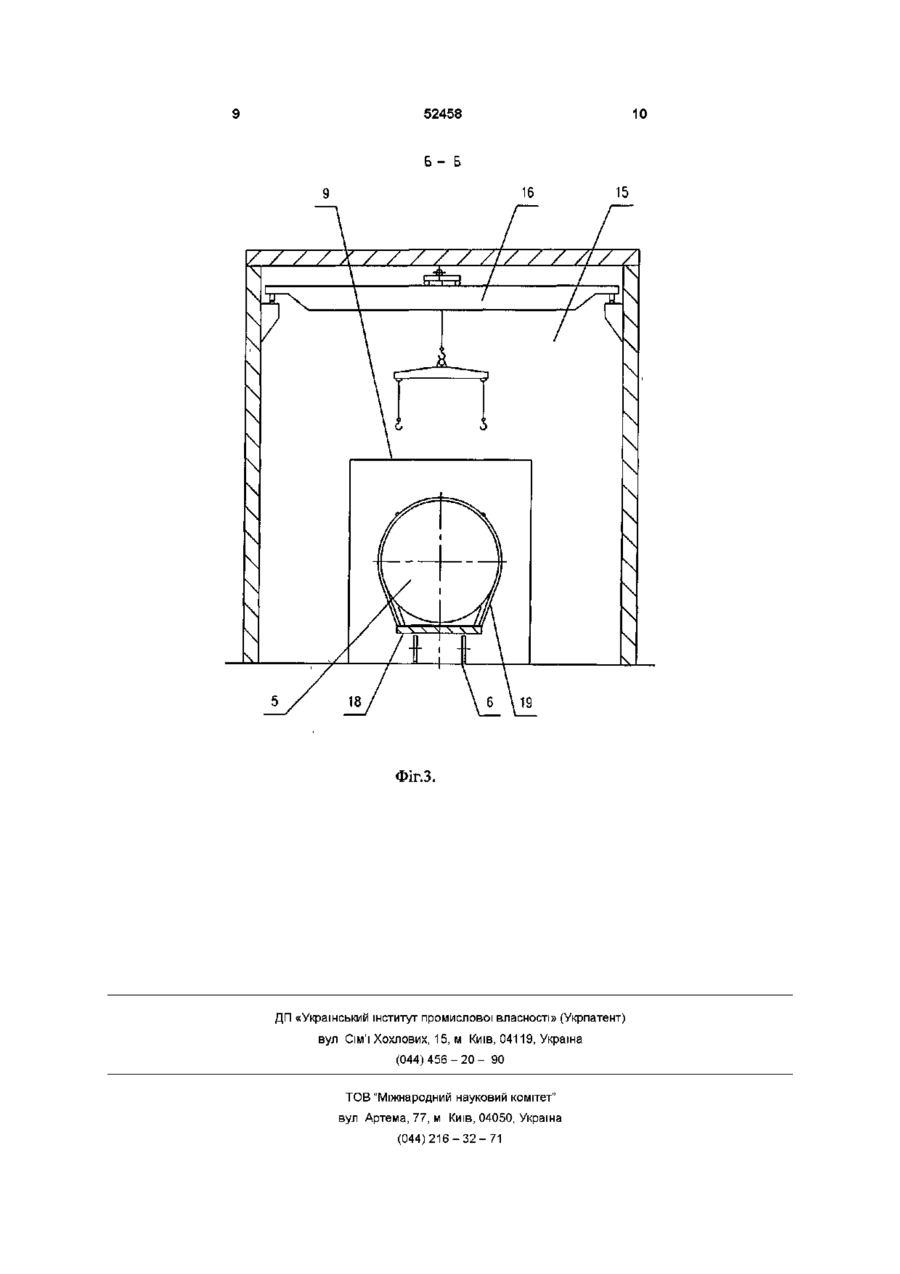

Монтажно-випробувальний корпус ракети, що Винахід відноситься до ракетно-космічної галузі, а більш конкретно - до наземного будівництва і може використовуватися для забезпечення підготовки ракет важкого класу у вертикальному положенні Відомим Є монтажно-випробувальний корпус ракети, який містить споруду з приміщеннями дільниць підготовки ракетних блоків і складання ракети, наскрізну і спеціальну залізничні коли і мостові крани (див патент України до заявки № 2001128796, МПК B64G 5/00, Е04Н 5/02, 2001 р , а також книгу "Космонавтика", маленькая энциклопедия, М , «Сов энциклопедия», 1968, с 209, 270) Сучасна ракетна техніка, особливо головні блоки (КОСМІЧНІ апарати), пред'являють високі вимоги до чистоти приміщень монтажно-випробувальних корпусів (МВКів) У існуючих же корпусах високий рівень чистоти не забезпечується по наступним причинам - під час вивозу ракети на платформі з приміщення ДІЛЬНИЦІ складання ракети по спеціальній залізничній коли через проріз воріт у приміщення проникає велика КІЛЬКІСТЬ пилу і вологи, - у процесі транспортування ракетних блоків із заводу-виробника у МВК залізничні засоби забруднюються і під час доставці останніх у приміщення ДІЛЬНИЦІ підготовки ракетних блоків залізничні засоби забруднюють і приміщення Платформа або стартова платформа використовується для складання ракети, транспортування містить споруду з приміщеннями ділянки підготовки ракетних блоків і ділянки складання ракети, два бокси, наскрізну і спеціальну залізничні коли і мостові крани, який відрізняється тим, що він оснащений тамбуром, який розміщений на спеціальній залізничній коли і примикає до приміщення ділянки складання ракети, причому бокси розташовані на наскрізній залізничній коли і один з них примикає до приміщення ділянки підготовки ракетних блоків, а другий - до приміщення ділянки складання ракети, при цьому у тамбурі і боксах встановлені додаткові мостові крани ракети на стартовий комплекс і проведення пуску ракети (див книгу «Космодром» под ред А П Вольского, М , «Воениздат», 1977, с 57, 120, 127) Для транспортування ракетних блоків використовуються наступні залізничні засоби («Космодром» под ред АП Вольского, М , «Воениздат», 1977, с 103-104) - для блоків з діаметром менше Зм- вагони, - для блоків з діаметром 3 - 4м - транспортери або платформи з чохлами для захисту блоків Отже недоліком відомих МВКів є їх низькі експлуатаційні якості через високий рівень забруднення приміщень Найближчим до запропонованого по технічному рішенню є вибраний як прототип монтажновипробувальний корпус ракети по патенту України до заявки № 2002010456, МПК B64G 5/00, Е04Н 5/02, 2002 р Цей МВК містить споруду з приміщеннями ДІЛЬНИЦІ підготовки ракетних блоків і ДІЛЬНИЦІ складання ракети, бокси, наскрізну і спеціальну залізничні коли і мостові крани Бокси розташовані у приміщенні ДІЛЬНИЦІ ховання ракетних блоків, яке примикає до однієї з поздовжніх стін приміщення ДІЛЬНИЦІ підготовки ракетних блоків У боксах ракетні блоки знаходяться на залізничних засобах (монтажних візках) Недоліком відомого МВКу є його невисокі експлуатаційні якості через високий рівень забруднення приміщень В основу винаходу поставлена задача ство 00 ю ю 52458 рення удосконаленої конструкції корпусу, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як - корпус споряджається тамбуром, який розташований на спеціальній залізничній коли і примикає до ДІЛЬНИЦІ складання ракети, що дозволяє забезпечити захист приміщення ДІЛЬНИЦІ складання ракети від проникнення пилу і вологи зовні, - бокси розташовуються на наскрізній залізничній коли, що дозволяє запобігти уведенню до складу корпусу додаткової залізничної коли для забезпечення очищення залізничних засобів, - один з боксів примикає до приміщення ДІЛЬНИЦІ підготовки ракетних блоків, а другий бокс - до приміщення ДІЛЬНИЦІ складання ракети, що дозволяє забезпечити незалежне очищення двох залізничних засобів одночасно, що прискорює процес підготовки ракети у корпусі, - корпус споряджається додатковими мостовими кранами, які встановлені у тамбурі і боксах, що дозволяє проводити у тамбурі ремонтні роботи з платформою, яка пошкоджується під час пусків ракети, і таким чином розширити функціональні можливості корпусу, а також забезпечити зняття забруднених чохлів з ракетних блоків у боксах Поставлена задача вирішується таким чином, що запропонований МВК ракети, який містить споруду з приміщеннями ДІЛЬНИЦІ підготовки ракетних блоків і ДІЛЬНИЦІ складання ракети, бокси, наскрізну і спеціальну залізничні коли і мостові крани, він споряджається тамбуром, який розташований на спеціальній залізничній коли і примикає до приміщення ДІЛЬНИЦІ складання ракети Бокси розташовані на наскрізній залізничній коли і один з них примикає до приміщення ДІЛЬНИЦІ ПІДГОТОВКИ ракетних блоків, а другий - до приміщення ДІЛЬНИЦІ складання ракети У тамбурі і боксах встановлені додаткові мостові крани Для пояснення конструкції корпусу і його роботи додаються креслення і його детальний опис На кресленнях зображено на фіг 1 - загальний вид корпусу, на фіг 2 - розріз А-А фіг 1 (поздовжній горизонтальний розріз корпусу), на фіг 3 - розріз Б-Б фіг 2 (поперечний розріз боксу) Запропонований МВК складається з приміщення 1 ДІЛЬНИЦІ підготовки ракетних блоків і приміщення 2 ДІЛЬНИЦІ складання ракети 3 (фиг 1) Ракета 3 виконана по "пакетній" схемі три периферійних ракетних блока 4 утворюють першу ступінь, центральний ракетний блок 5 являє собою другу ступінь У приміщенні 1 ДІЛЬНИЦІ підготовки ракетних блоків розташовані наскрізна залізнична колія 6, дві тупикові залізничні коли 7, два мостових крани 8 і ворота 9 (фіг 2) У приміщенні 2 ДІЛЬНИЦІ складання ракети 3 розташовані наскрізна залізнична колія 6, спеціальна залізнична колія 10, платформа 1 1 , мостовий кран 12 і двоє воріт 13 і 14 До приміщення 1 примикає бокс 15, в якому розташовані наскрізна залізнична колія 6, два додаткових мостових крани 16, ворота 17 і залізнична платформа 18 з чохлом 19 для ракетного блока 5 (фіг 3) До приміщення 2 з одного боку примикає бокс 20, в якому розташовані наскрізна залізнична колія 6, два додаткових мостових крани 21 і ворота 22, а з другого боку - тамбур 23, в якому розташовані спеціальна залізнична колія 10, додатковий мостовий кран 24 і ворота 25 Кожен чохол 19 для ракетних блоків 4, 5 виконаний у вигляді низки окремих поперечних секцій з петлями для їх кранового перевантаження Робота запропонованого МВКу здійснюється наступним чином У кожен бокс 15 і 20 по наскрізній залізничній коли 6 подається залізнична платформа 18 з ракетним блоком 4 або 5 через ворота 17 і 22 ВІДПОВІДНО Залізничні платформи 18 очищують від бруду, за допомогою додаткових мостових кранів 16 і 21 знімають секції чохлів 19 і залізничні платформи 18 через ворота 9 і 13 подають у приміщення 1 Ракетні блоки 4 і 5 за допомогою мостових кранів 8 перевантажують на монтажні візки, які розташовані на тупикових залізничних коліях 7 (на фіг 2 у приміщенні 1 пунктирною ЛІНІЄЮ зображено місце розміщення ракетного блока 5), а залізничні платформи 18 видаляють з приміщення 1 Наявність двох боксів 15 і 20, в кожному з яких розташовані по два додаткових мостових крани 16 і 2 1 , забезпечує прискорену підготовку усіх ракетних блоків 4, 5 Далі проводять електричні і пневматичні випробування ракетних блоків 4 і 5, потім їх послідовно перевантажують на монтажні візки, які знаходяться на наскрізній залізничній коли 6, доставляють у приміщення 2, кантують у вертикальне положення і встановлюють на платформу 11 за допомогою мостового крана 12 На ракетний блок 5 встановлюють головний блок, який доставляється з МВКу корисного навантаження (з МВКу К А) Після проведення електричних випробувань ракети 3, платформу 11 з ракетою 3 через ворота 14 по спеціальній залізничній коли 10 переміщують у тамбур 23 (на фіг 2 у тамбурі 23 пунктирною ЛІНІЄЮ зображено розміщення платформи 11 з ракетою 3) Потім через ворота 25 платформу 11 переміщують за межі корпусу Підводять до корпусу агрегат для транспортування ракети (див патент України до заявки №2001118148, МПК B64G 5/00, 2001 р ) , закріплюють платформу 11 на агрегаті і доставляють її на стартовий комплекс Агрегат встановлює платформу 11 на пускову установку і від'їжджає на безпечну відстань Після проведення пуску ракети 3 агрегат під'їжджає до пускової установки, на ньому закріплюють платформу 11 без ракети 3 і доставляють и до корпусу Потім платформу 11 відкріплюють від агрегату і переміщують її через ворота 25 у тамбур 23, де платформу 11 ремонтують з використанням додаткового мостового крана 24 У випадку ВІДМІНИ пуску під час знаходження ракети 3 на пусковій установці платформу 11 з ракетою 3 доставляють у приміщення 2 у зворотній ПОСЛІДОВНОСТІ Проникнення пилу і вологи у приміщення 2 виключається послідовним відкриттям і закриттям воріт 14 і 25 Таким чином, запропонований МВК, який має 52458 просту і надійну конструкцію, забезпечує підтримання у приміщеннях високого рівня чистоти з мінімальною КІЛЬКІСТЮ пилу і вологи А —1 Фіг. 1. 52458 ХХХХХХХХХХ Фіг.2. 24 10 52458 Б- Б / / / / X / / / / / / / / / / / Фіг.З. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 /
