Вінірна шина-протез леоненка

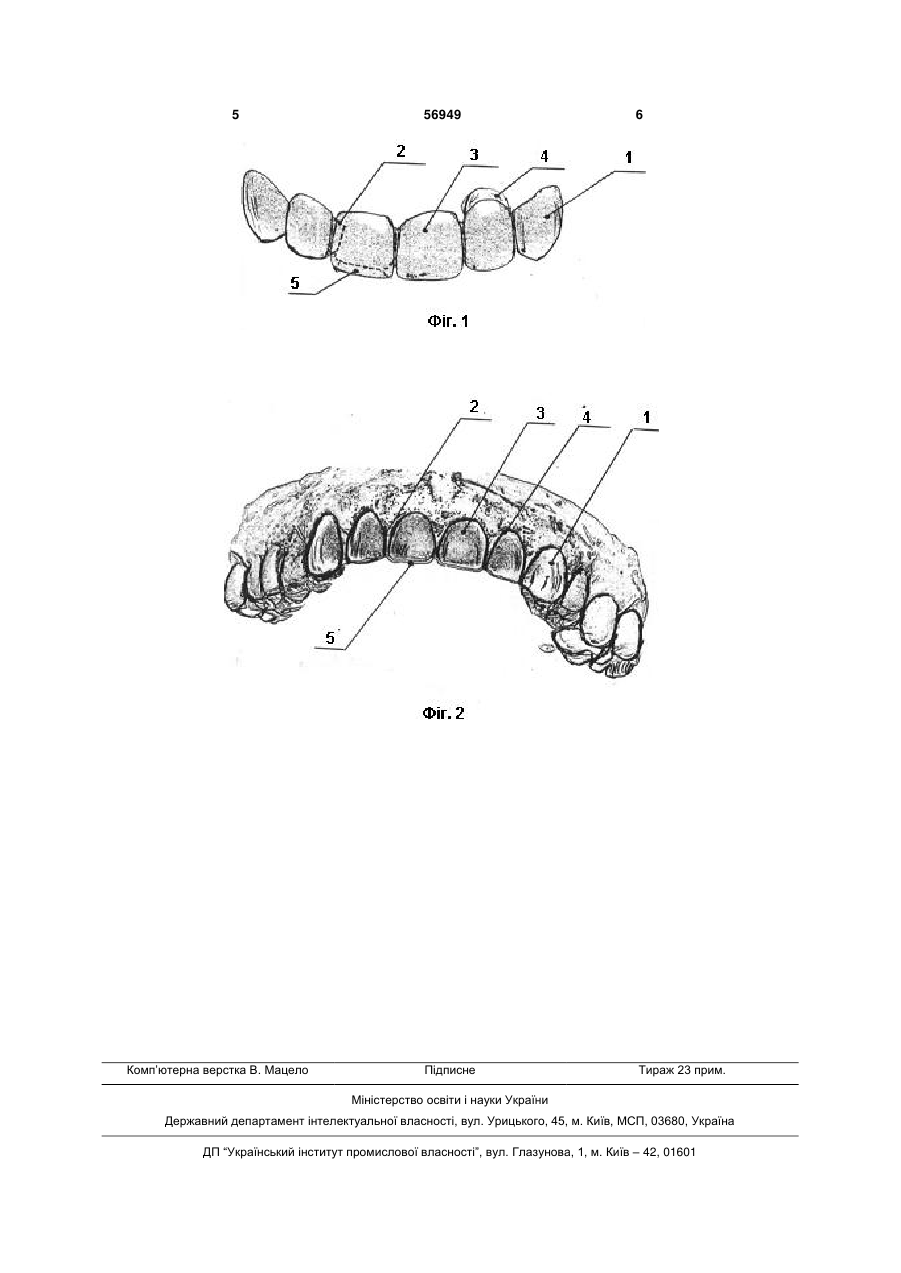

1. Вінірна шина-протез, що має форму пластинки, яка відрізняється тим, що пластинка виготовлена суцільною; на зрізі має вигляд прямокутника неправильної форми, розташованого на вестибулярній поверхні зубів або оральній з зовнішнім легким вигином або увігнутістю в залежності та відповідно до рельєфу зубів, що розташовані поруч, або відповідно із загальними вимогами до моделювання анатомічної форми зубних протезів; містить фіксаційні елементи, що виконані у вигляді 3 Вказана мета досягається шляхом створення шини-протезу для одночасного відновлення дефектів зубів, зубного ряду та поєднання їх в функціональні групи у формі пластинки, при цьому, згідно із корисною моделлю, вказана шина-протез являє собою суцільно виготовлену пластинку, яка на зрізі має вигляд прямокутника неправильної форми, розташованого на вестибулярній поверхні зубів або оральній з зовнішнім легким вигином, або вогнутістю в залежності та відповідно до рельєфу зубів, що розташовані поруч, або відповідно із загальними вимогами до моделювання анатомічної форми зубних протезів. Вона містить фіксаційні елементи, що виконані у вигляді міжзубних кріплень зубчатої форми для їх введення в міжзубні пази (зубчато-пазова фіксація). Вона може містити фасетку або штучний зуб або коронку, або їх фрагменти у кількості один та більше, що є єдиним цілими із безпосередньо шиною. При цьому фасетка або штучний зуб або коронка або їх фрагменти або уся конструкція в цілому можуть бути вкритими стоматологічною керамікою або розфарбовуватись під колір природних зубів пацієнта. При цьому шина-протез може містити ріжучу кромку зубів, а також може містити частини зубів що були втрачені, які за формою та розмірами є різними відповідно до індивідуальної форми зубів пацієнта, і є єдиним цілими із безпосередньо шиною-протезом. При цьому, згідно із корисною моделлю, шинапротез, може бути виготовлена, наприклад, з модифікованого цирконію або кераміки стоматологічного призначення. Технічний результат запропонованої корисної моделі полягає у наступному: - виготовлення вказаної шини у вигляді суцільно виготовлених цирконієвих пластинок, які на зрізі мають вигляд прямокутника неправильної форми, розташованих на вестибулярній поверхні зубів, або оральній з зовнішнім легким вигином, або вогнутістю дозволяють швидко, легко, якісно водночас відновити форму рельєфу подібно до зубів, що розташовані поруч, та з'єднати між собою зуби в єдиний блок без косметичних порушень. - виконання фіксаційних елементів у вигляді міжзубних кріплень зубчатої форми дозволяє надійно зафіксувати шину-протез в створених міжзубних пазах (зубчато-пазова фіксація). - монолітне створення фасетки, або штучного зуба, або коронки, або їх фрагментів у кількості один та більше з безпосередньо шиною дозволяє покращити міцності характеристики такого конструкційного рішення, а також дозволяє зробити косметичним відтворення дефектів зубів та зубних рядів; - покриття стоматологічною керамікою або розфарбовування під колір природних зубів пацієнта фасеток або штучних зубів або коронок або їх 56949 4 фрагментів або всієї конструкції в цілому дозволяє досягти максимального естетичного камуфляжу штучної шини-протезу під власні зуби пацієнта; - виконання шини-протеза з заміщенням ріжучого краю зубів або без заміщення ріжучого краю зубів з розташуванням в штучно створеному заглибленні в межах шару емалі, по всій поверхні зуба дозволяє покращити естетичність конструкції та підвищити надійність та довготривалість адгезивної фіксації до тканин зуба суцільно виготовлені цирконієві пластинки; - монолітне розміщення частин зубів що були втрачені на безпосередньо шині підвищують загальну міцність конструкції без втрати її естетичності; - виконання пристрою з модифікованого цирконію дозволяє досягти максимальної біоіндиферентності та естетичності водночас з високими міцностними характеристиками. Запропонована корисна модель проілюстрована наступними фігурами: Фіг. 1 - Зовнішній вигляд шини-протезу. Фіг. 2 - Зовнішній вигляд шини-протезу встановленої на зубах. На фігурах позначені: пластинка (1), фіксаційні елементи (2), фасетку (3), штучний зуб або коронка (4); ріжуча кромка (5). Використання запропонованого пристрою може бути проілюстровано наступним прикладом. Після зняття відбитків зубів та підбору кольору майбутньої шини у відповідності до кольору власних зубів пацієнта, маніпуляції з виготовлення шини проводять за двома схемами. Перша схема виготовлення за допомогою сучасних комп'ютерних технологій - відбиток сканується трьохвимірним сканером системи CAD / САМ, та відливається робоча модель з пластмаси або гіпсу пріоритет з пластмаси. Відсканований відбиток обробляють за допомогою програми комп'ютерного трьохвимірного моделювання шини-протеза та створюють віртуальну конструкцію шини протеза та задають фрезерній установці індивідуальні для хворого параметри для комп'ютер-керованої маніпуляції по фрезеруванню шини з цільного блока цирконію тобто бланку. Після завершення фрезерування шина-протез підлягає синторизації та спіканню в режимі відповідному до технічному паспорту на блок цирконію що надається фірмою-виробником. Другий варіант схеми виготовлення шини - ручний. На відлитій моделі щелепи технік з моделювальної пластмаси виготовляє прототип шинипротеза, встановлює її в робочий столик ручної фрезерної установки і робить власноруч випилювання з цирконієвих блоків, тобто бланків шину або шину-протез. Після завершення фрезерування шина-протез підлягає розфарбовуванню в колір зубів хворого, а також синторизації та спіканню в режимі відповідному до технічного паспорту на блок цирконію, що надається фірмою-виробником. У разі потреби шина-протез вкривають стоматологічної керамікою. Додатково обробляють, шліфують, полірують та фіксують в ротовій порожнині. 5 Комп’ютерна верстка В. Мацело 56949 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
