Шина леоненка для фронтальної або бокової групи зубів
Номер патенту: 56948
Опубліковано: 25.01.2011
Формула / Реферат
1. Шина для фронтальної або бокової групи зубів у формі пласкої смужки, яка відрізняється тим, що являє собою суцільно виготовлену стрічку або балку, яка може бути додатково розфарбована відповідно до кольору поруч розташованих зубів; з внутрішнього (зі сторони до зубів) боку має трапецієподібну форму, а з зовнішнього (зі сторони ротової порожнини) боку має форму півсфери або вгнутості, або комбінації між собою відповідно до індивідуального рельєфу зубів; на зрізі має трапецеїдальний вигляд, при цьому, за перетином, меншою основою вона орієнтована до зубів, а більшою до порожнини рота; містить наскрізні отвори округлої форми для фіксаційних елементів, які розташовані в верхній третині шини та (або) по її центру; фіксаційні елементи шини виконані у вигляді міжзубних кріплень зубчатої форми та із можливістю комбінації із штифтами; може містити атачмен (елемент замкового кріплення) або фасетку, або штучний зуб, або їх фрагменти у кількості один та більше, що є одним цілим із безпосередньо шиною; при цьому шина може бути виконана, наприклад, з модифікованого цирконію або сплавів титану.
2. Шина за п. 1, який відрізняється тим, що фасетка або штучний зуб, або уся конструкція в цілому можуть бути вкритими стоматологічною керамікою під колір природних зубів пацієнта.
Текст

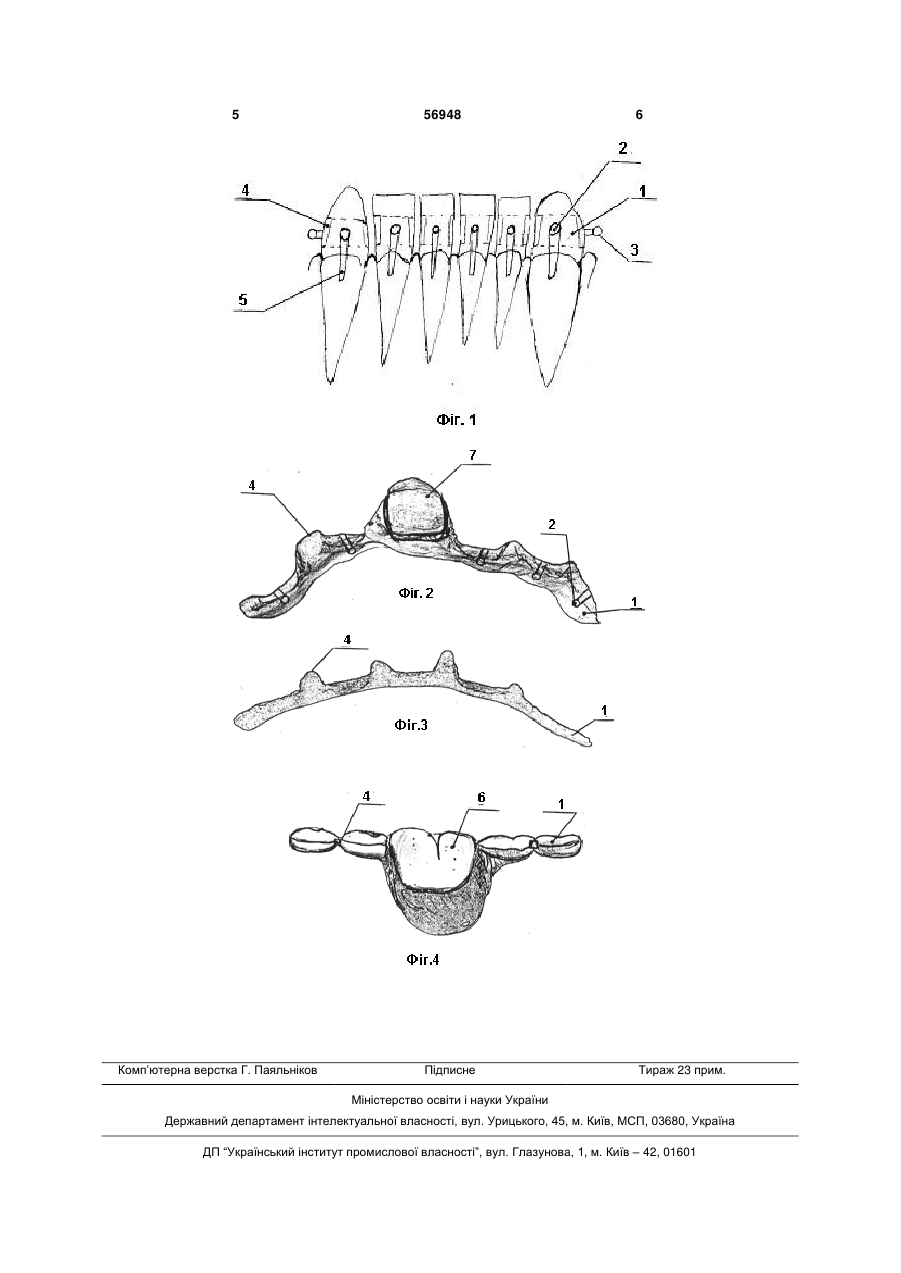

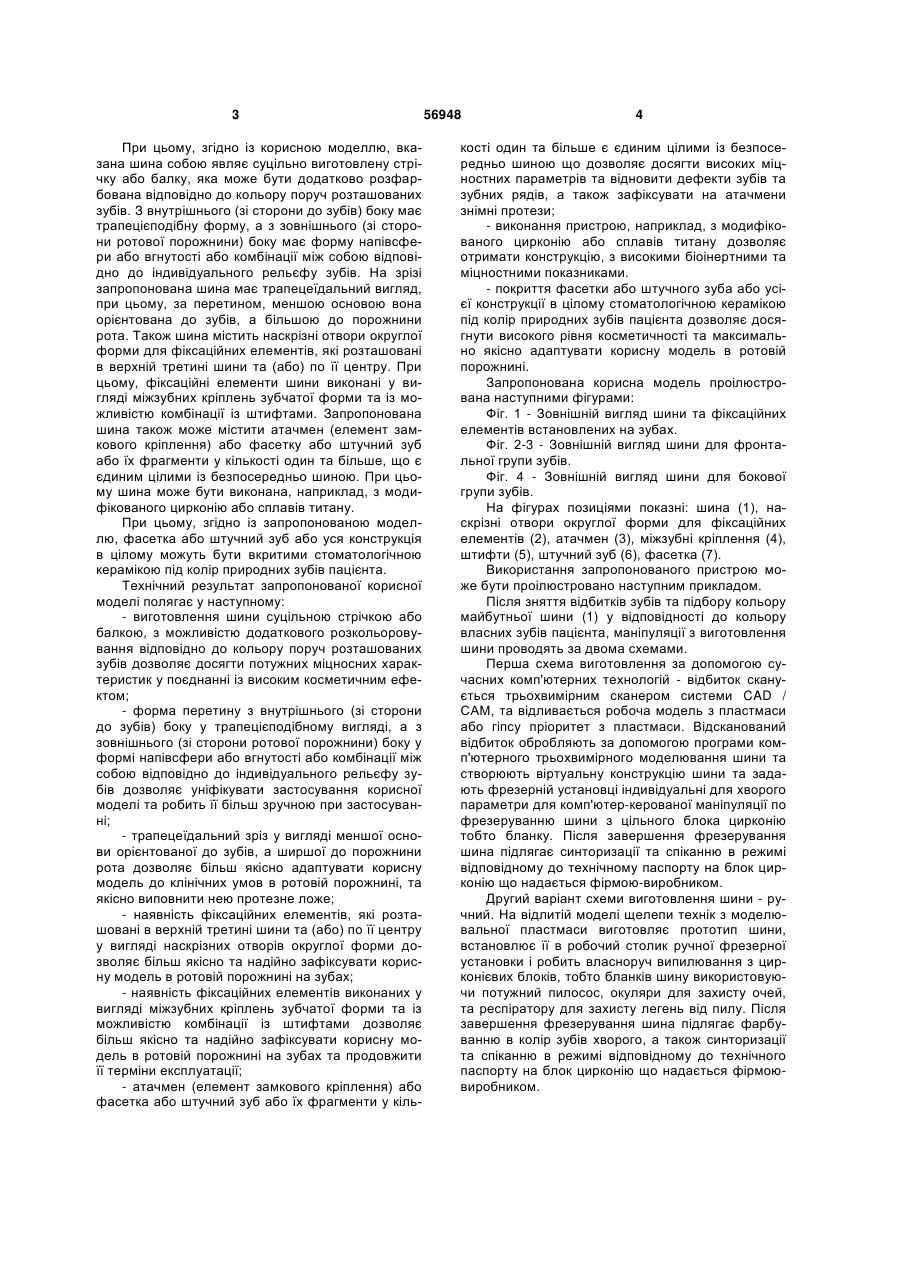

1. Шина для фронтальної або бокової групи зубів у формі пласкої смужки, яка відрізняється тим, що являє собою суцільно виготовлену стрічку або балку, яка може бути додатково розфарбована відповідно до кольору поруч розташованих зубів; з внутрішнього (зі сторони до зубів) боку має трапецієподібну форму, а з зовнішнього (зі сторони ротової порожнини) боку має форму півсфери або вгнутості, або комбінації між собою відповідно до індивідуального рельєфу зубів; на зрізі має 3 При цьому, згідно із корисною моделлю, вказана шина собою являє суцільно виготовлену стрічку або балку, яка може бути додатково розфарбована відповідно до кольору поруч розташованих зубів. З внутрішнього (зі сторони до зубів) боку має трапецієподібну форму, а з зовнішнього (зі сторони ротової порожнини) боку має форму напівсфери або вгнутості або комбінації між собою відповідно до індивідуального рельєфу зубів. На зрізі запропонована шина має трапецеїдальний вигляд, при цьому, за перетином, меншою основою вона орієнтована до зубів, а більшою до порожнини рота. Також шина містить наскрізні отвори округлої форми для фіксаційних елементів, які розташовані в верхній третині шини та (або) по її центру. При цьому, фіксаційні елементи шини виконані у вигляді міжзубних кріплень зубчатої форми та із можливістю комбінації із штифтами. Запропонована шина також може містити атачмен (елемент замкового кріплення) або фасетку або штучний зуб або їх фрагменти у кількості один та більше, що є єдиним цілими із безпосередньо шиною. При цьому шина може бути виконана, наприклад, з модифікованого цирконію або сплавів титану. При цьому, згідно із запропонованою моделлю, фасетка або штучний зуб або уся конструкція в цілому можуть бути вкритими стоматологічною керамікою під колір природних зубів пацієнта. Технічний результат запропонованої корисної моделі полягає у наступному: - виготовлення шини суцільною стрічкою або балкою, з можливістю додаткового розкольоровування відповідно до кольору поруч розташованих зубів дозволяє досягти потужних міцносних характеристик у поєднанні із високим косметичним ефектом; - форма перетину з внутрішнього (зі сторони до зубів) боку у трапецієподібному вигляді, а з зовнішнього (зі сторони ротової порожнини) боку у формі напівсфери або вгнутості або комбінації між собою відповідно до індивідуального рельєфу зубів дозволяє уніфікувати застосування корисної моделі та робить її більш зручною при застосуванні; - трапецеїдальний зріз у вигляді меншої основи орієнтованої до зубів, а ширшої до порожнини рота дозволяє більш якісно адаптувати корисну модель до клінічних умов в ротовій порожнині, та якісно виповнити нею протезне ложе; - наявність фіксаційних елементів, які розташовані в верхній третині шини та (або) по її центру у вигляді наскрізних отворів округлої форми дозволяє більш якісно та надійно зафіксувати корисну модель в ротовій порожнині на зубах; - наявність фіксаційних елементів виконаних у вигляді міжзубних кріплень зубчатої форми та із можливістю комбінації із штифтами дозволяє більш якісно та надійно зафіксувати корисну модель в ротовій порожнині на зубах та продовжити її терміни експлуатації; - атачмен (елемент замкового кріплення) або фасетка або штучний зуб або їх фрагменти у кіль 56948 4 кості один та більше є єдиним цілими із безпосередньо шиною що дозволяє досягти високих міцностних параметрів та відновити дефекти зубів та зубних рядів, а також зафіксувати на атачмени знімні протези; - виконання пристрою, наприклад, з модифікованого цирконію або сплавів титану дозволяє отримати конструкцію, з високими біоінертними та міцностними показниками. - покриття фасетки або штучного зуба або усієї конструкції в цілому стоматологічною керамікою під колір природних зубів пацієнта дозволяє досягнути високого рівня косметичності та максимально якісно адаптувати корисну модель в ротовій порожнині. Запропонована корисна модель проілюстрована наступними фігурами: Фіг. 1 - Зовнішній вигляд шини та фіксаційних елементів встановлених на зубах. Фіг. 2-3 - Зовнішній вигляд шини для фронтальної групи зубів. Фіг. 4 - Зовнішній вигляд шини для бокової групи зубів. На фігурах позиціями показні: шина (1), наскрізні отвори округлої форми для фіксаційних елементів (2), атачмен (3), міжзубні кріплення (4), штифти (5), штучний зуб (6), фасетка (7). Використання запропонованого пристрою може бути проілюстровано наступним прикладом. Після зняття відбитків зубів та підбору кольору майбутньої шини (1) у відповідності до кольору власних зубів пацієнта, маніпуляції з виготовлення шини проводять за двома схемами. Перша схема виготовлення за допомогою сучасних комп'ютерних технологій - відбиток сканується трьохвимірним сканером системи CAD / САМ, та відливається робоча модель з пластмаси або гіпсу пріоритет з пластмаси. Відсканований відбиток обробляють за допомогою програми комп'ютерного трьохвимірного моделювання шини та створюють віртуальну конструкцію шини та задають фрезерній установці індивідуальні для хворого параметри для комп'ютер-керованої маніпуляції по фрезеруванню шини з цільного блока цирконію тобто бланку. Після завершення фрезерування шина підлягає синторизації та спіканню в режимі відповідному до технічному паспорту на блок цирконію що надається фірмою-виробником. Другий варіант схеми виготовлення шини - ручний. На відлитій моделі щелепи технік з моделювальної пластмаси виготовляє прототип шини, встановлює її в робочий столик ручної фрезерної установки і робить власноруч випилювання з цирконієвих блоків, тобто бланків шину використовуючи потужний пилосос, окуляри для захисту очей, та респіратору для захисту легень від пилу. Після завершення фрезерування шина підлягає фарбуванню в колір зубів хворого, а також синторизації та спіканню в режимі відповідному до технічного паспорту на блок цирконію що надається фірмоювиробником. 5 Комп’ютерна верстка Г. Паяльніков 56948 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLeonenko's splint for frontal or lateral group of teeth
Автори англійськоюLeonenko Pavlo Viktorovych, Leonenko Halyna Petrivna
Назва патенту російськоюШина леоненко для фронтальной или боковой группы зубов
Автори російськоюЛеоненко Павел Викторович, Леоненко Галина Петровна
МПК / Мітки
МПК: A61C 13/00
Мітки: леоненка, бокової, зубів, групи, шина, фронтально
