Матеріал для термопар

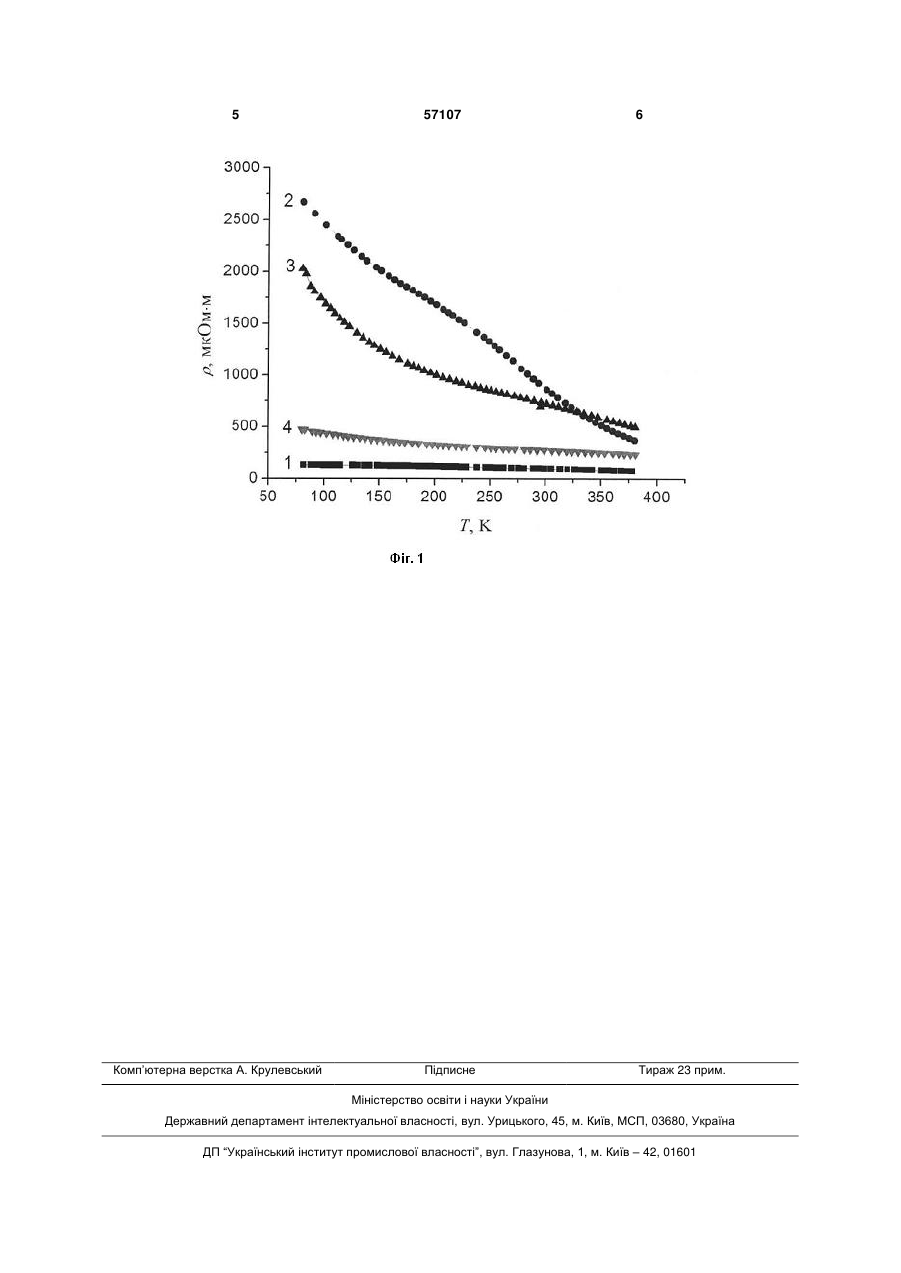

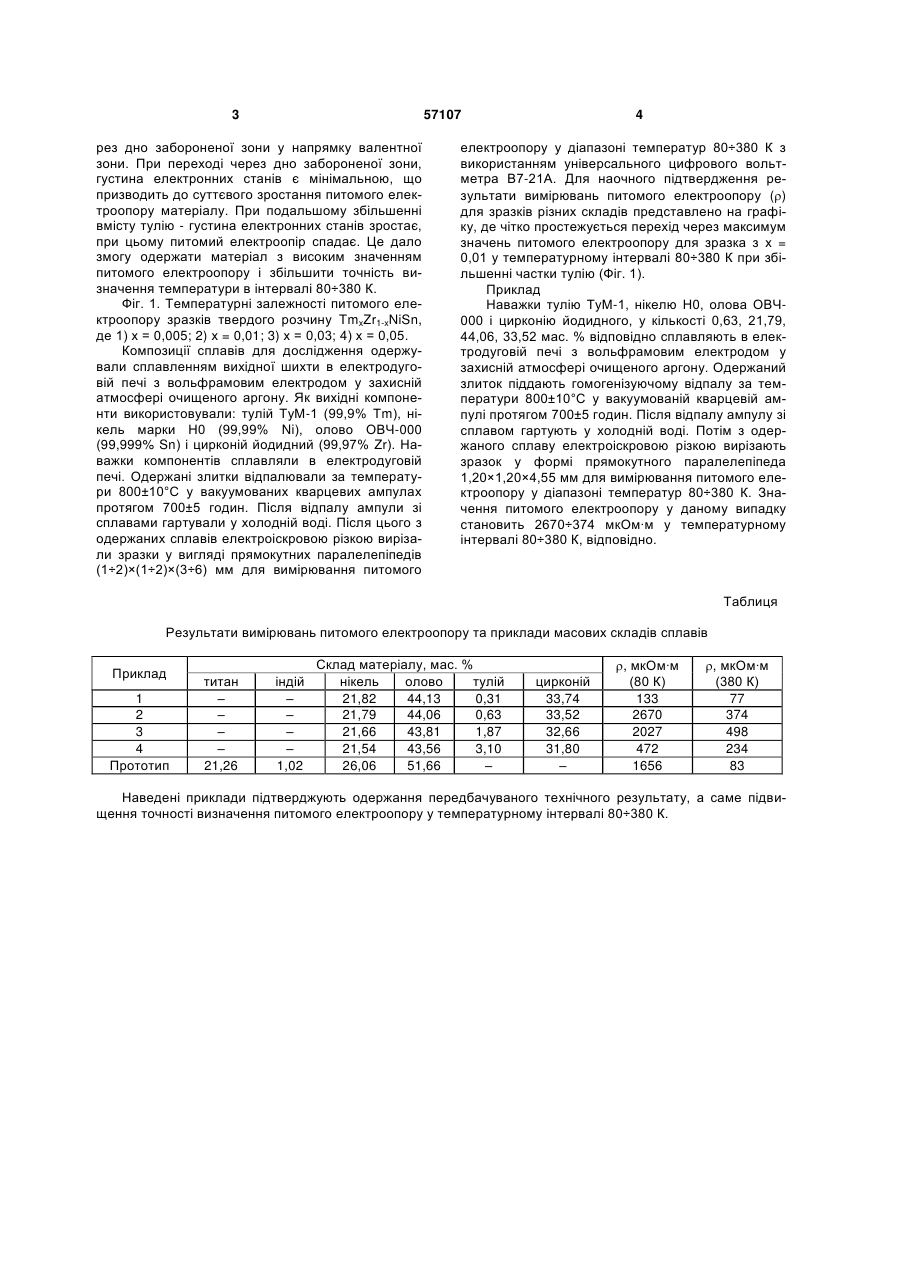

Матеріал для термопар, що містить нікель і олово, який відрізняється тим, що додатково вводять тулій та цирконій за такого співвідношення компонентів (мас. %): нікель 21,80÷21,77 олово 44,09÷44,04 тулій 0,50÷0,75 цирконій решта. (19) (21) u201009054 (22) 19.07.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) РОМАКА ВІТАЛІЙ ВОЛОДИМИРОВИЧ, СТАДНИК ЮРІЙ ВОЛОДИМИРОВИЧ, ГОРИНЬ АНДРІЙ МАРКІЯНОВИЧ, РОМАКА ЛЮБОВ ПЕТРІВНА (73) ЛЬВІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ФРАНКА 3 57107 рез дно забороненої зони у напрямку валентної зони. При переході через дно забороненої зони, густина електронних станів є мінімальною, що призводить до суттєвого зростання питомого електроопору матеріалу. При подальшому збільшенні вмісту тулію - густина електронних станів зростає, при цьому питомий електроопір спадає. Це дало змогу одержати матеріал з високим значенням питомого електроопору і збільшити точність визначення температури в інтервалі 80÷380 К. Фіг. 1. Температурні залежності питомого електроопору зразків твердого розчину TmxZr1-xNiSn, де 1) х = 0,005; 2) х = 0,01; 3) х = 0,03; 4) х = 0,05. Композиції сплавів для дослідження одержували сплавленням вихідної шихти в електродуговій печі з вольфрамовим електродом у захисній атмосфері очищеного аргону. Як вихідні компоненти використовували: тулій ТуМ-1 (99,9% Тm), нікель марки Н0 (99,99% Ni), олово ОВЧ-000 (99,999% Sn) і цирконій йодидний (99,97% Zr). Наважки компонентів сплавляли в електродуговій печі. Одержані злитки відпалювали за температури 800±10°С у вакуумованих кварцевих ампулах протягом 700±5 годин. Після відпалу ампули зі сплавами гартували у холодній воді. Після цього з одержаних сплавів електроіскровою різкою вирізали зразки у вигляді прямокутних паралелепіпедів (1÷2)×(1÷2)×(3÷6) мм для вимірювання питомого 4 електроопору у діапазоні температур 80÷380 К з використанням універсального цифрового вольтметра В7-21А. Для наочного підтвердження результати вимірювань питомого електроопору () для зразків різних складів представлено на графіку, де чітко простежується перехід через максимум значень питомого електроопору для зразка з х = 0,01 у температурному інтервалі 80÷380 К при збільшенні частки тулію (Фіг. 1). Приклад Наважки тулію ТуМ-1, нікелю Н0, олова ОВЧ000 і цирконію йодидного, у кількості 0,63, 21,79, 44,06, 33,52 мас. % відповідно сплавляють в електродуговій печі з вольфрамовим електродом у захисній атмосфері очищеного аргону. Одержаний злиток піддають гомогенізуючому відпалу за температури 800±10°С у вакуумованій кварцевій ампулі протягом 700±5 годин. Після відпалу ампулу зі сплавом гартують у холодній воді. Потім з одержаного сплаву електроіскровою різкою вирізають зразок у формі прямокутного паралелепіпеда 1,20×1,20×4,55 мм для вимірювання питомого електроопору у діапазоні температур 80÷380 К. Значення питомого електроопору у даному випадку становить 2670÷374 мкОм∙м у температурному інтервалі 80÷380 К, відповідно. Таблиця Результати вимірювань питомого електроопору та приклади масових складів сплавів Приклад 1 2 3 4 Прототип титан – – – – 21,26 індій – – – – 1,02 Склад матеріалу, мас. % нікель олово тулій 21,82 44,13 0,31 21,79 44,06 0,63 21,66 43,81 1,87 21,54 43,56 3,10 26,06 51,66 – цирконій 33,74 33,52 32,66 31,80 – , мкОм∙м (80 К) 133 2670 2027 472 1656 , мкОм∙м (380 К) 77 374 498 234 83 Наведені приклади підтверджують одержання передбачуваного технічного результату, а саме підвищення точності визначення питомого електроопору у температурному інтервалі 80÷380 К. 5 Комп’ютерна верстка А. Крулевський 57107 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
