Спосіб вимірювання анатомічних об’єктів

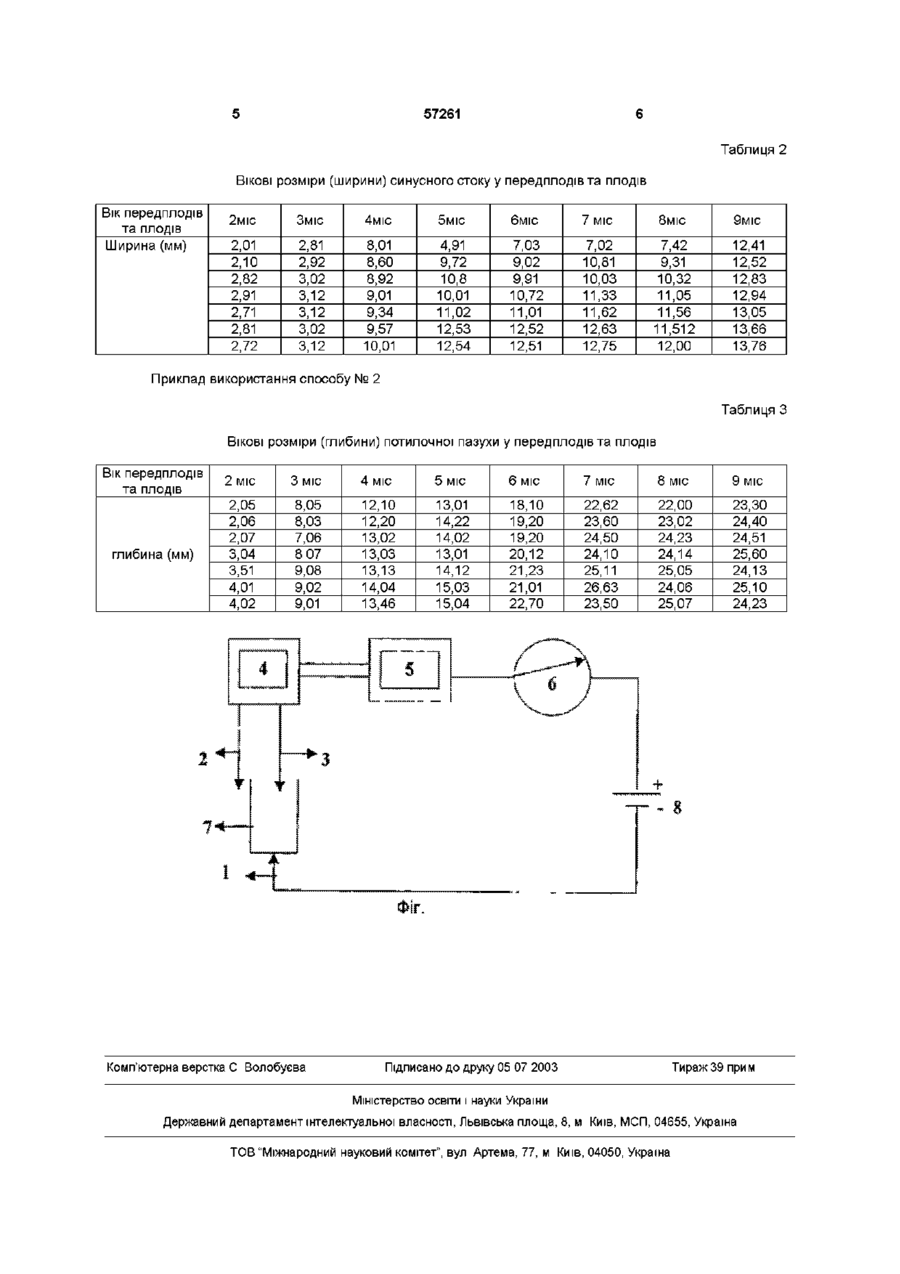

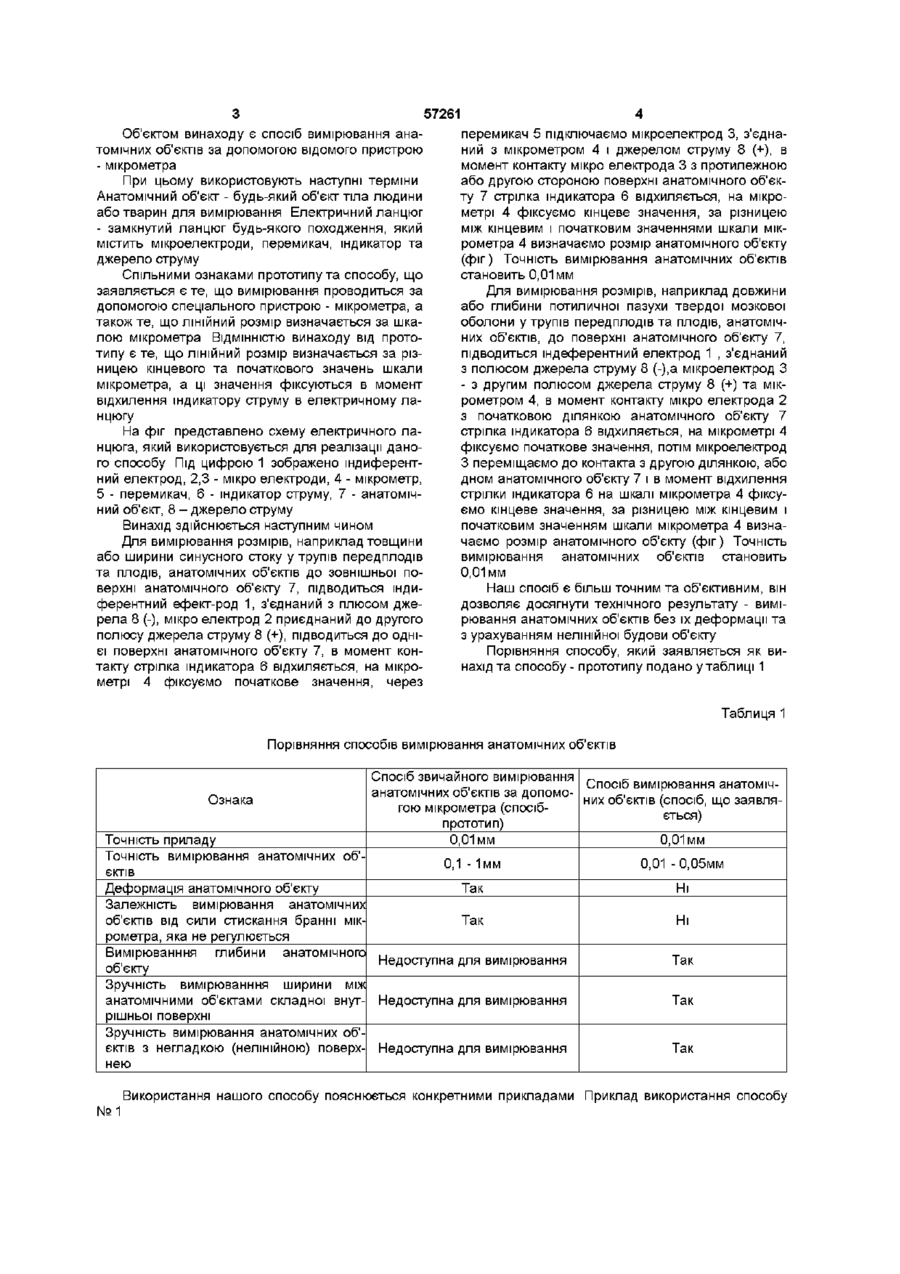

Спосіб вимірювання анатомічних об'єктів шляхом оцінки ЛІНІЙНИХ розмірів за допомогою мікрометра, який відрізняється тим, що мікрометр включений в електричний ланцюг, який містить крім нього мікроелектроди, перемикач, індикатор та джерело струму, а вимірювання анатомічних об'єктів відбувається за різницею кінцевого та початкового значень на шкалі мікрометра, які фіксуються в момент відхилення стрілки індикатора струму Винахід відноситься до медицини, а саме анатоми, ембріологи, морфологи, топографічної та патологічної анатоми, судової медицини, гістологи та може бути використаний для вимірювання розмірів вологих малих анатомічних об'єктів Проблема вимірювання анатомічних об'єктів особливо є важливою для ембріологи, коли величини, що вимірюються, занадто малі ВІДОМІ способи вимірювання розмірів анатомічних об'єктів за допомогою мікрометра, штангенциркуля, краніометра та мікроскопа Однак ці способи не дозволяють проводити морфометрію вологих анатомічних об'єктів Прототипом способу, що заявляється, є спосіб вимірювання анатомічних об'єктів за допомогою мікрометра (Гольдин Л Л , Игошин Ф Ф , Козел С М и др Руководство к лабораторным занятиям по физике - Изд-во «Наука», 1973- С 44) При виконанні цього способу, розміри анатомічних об'єктів вимірюються за допомогою мікрометричного гвинта При вимірюванні анатомічний об'єкт поміщається між браншами мікрометра, торкаючись однієї бранши Шляхом повертання гвинта друга бранша підводиться до об'єкту до повного доторкання При цьому один поворот гвинта мікрометра пересуває його стержень на 0,5мм Барабан, пов'язаний із стержнем, розмічений на 50 поділок Поворот на одну поділку відповідає зміщенню стержня на 0,01 мм Це і є точністю вимірювання Недоліками прототипу є те, що він не дозволяє проводити точні вимірювання анатомічних об'єктів, наприклад кісток чи тканин черепа, оскільки при контакті з ним вологі об'єкти деформуються Також недоліками прототипу є те, що результат вимірювання залежить від того, з якою силою стискають об'єкт, що вимірюється, браншами штангенциркуля По-перше, гвинт з малим кроком перетворює незначні зусилля руки, яка обертає барабан мікрометр , у більшу силу, яка впливає на анатомічний об'єкт Нами пропонується спосіб, використання якого дозволяє нивелювати суб'єктивний вплив на вимірювання шляхом стискання анатомічного об'єкту В основу винаходу поставлено задачу удосконалити спосіб вимірювання анатомічних об'єктів шляхом уникнення стискання анатомічного об'єкту між браншами мікрометру для підвищення точності та об'єктивності вимірювання Поставлена задача вирішується тим, що згідно винаходу в способі вимірювання анатомічних об'єктів шляхом оцінки ЛІНІЙНИХ розмірів за допомогою мікрометра, згідно винаходу, мікрометр включений в електрик-ний ланцюг, який містить крім нього мікроелектроди, перемикач, індикатор та джерело, а вимірювання анатомічних об'єктів відбувається за різницею кінцевого ат початкового значень на шкалі мікрометра, які фіксують в момент відхилення стрілки індикатора струму (О ю 57261 Об'єісгом винаходу є спосіб вимірювання анатомічних об'єісгів за допомогою відомого пристрою - мікрометра При цьому використовують наступні терміни Анатомічний об'єкт - будь-який об'єкт тіла людини або тварин для вимірювання Електричний ланцюг - замкнутий ланцюг будь-якого походження, який містить мікроелектроди, перемикач, індикатор та джерело струму Спільними ознаками прототипу та способу, що заявляється є те, що вимірювання проводиться за допомогою спеціального пристрою - мікрометра, а також те, що ЛІНІЙНИЙ розмір визначається за шкалою мікрометра ВІДМІННІСТЮ винаходу від прототипу є те, що ЛІНІЙНИЙ розмір визначається за різницею кінцевого та початкового значень шкали мікрометра, а ці значення фіксуються в момент відхилення індикатору струму в електричному ланцюгу На фіг представлено схему електричного ланцюга, який використовується для реалізації даного способу Під цифрою 1 зображено індиферентний електрод, 2,3 - мікро електроди, 4 - мікрометр, 5 - перемикач, 6 - індикатор струму, 7 - анатомічний об'єкт, 8 - джерело струму Винахід здійснюється наступним чином Для вимірювання розмірів, наприклад товщини або ширини синусного стоку у трупів передплодів та плодів, анатомічних об'єктів до зовнішньої поверхні анатомічного об'єкту 7, підводиться індиферентний ефект-род 1, з'єднаний з плюсом джерела 8 (-), мікро електрод 2 приєднаний до другого полюсу джерела струму 8 (+), підводиться до однієї поверхні анатомічного об'єкту 7, в момент контакту стрілка індикатора 6 відхиляється, на мікрометрі 4 фіксуємо початкове значення, через перемикач 5 підключаємо мікроелектрод 3, з'єднаний з мікрометром 4 і джерелом струму 8 (+), в момент контакту мікро електрода 3 з протилежною або другою стороною поверхні анатомічного об'єкту 7 стрілка індикатора 6 відхиляється, на мікрометрі 4 фіксуємо кінцеве значення, за різницею між кінцевим і початковим значеннями шкали мікрометра 4 визначаємо розмір анатомічного об'єкту (фіг) Точність вимірювання анатомічних об'єктів становить 0,01мм Для вимірювання розмірів, наприклад довжини або глибини потиличної пазухи твердої мозкової оболони у трупів передплодів та плодів, анатомічних об'єктів, до поверхні анатомічного об'єкту 7, підводиться індеферентний електрод 1 , з'єднаний з полюсом джерела струму 8 (-),а мікроелектрод З - з другим полюсом джерела струму 8 (+) та мікрометром 4, в момент контакту мікро електрода 2 з початковою ділянкою анатомічного об'єкту 7 стрілка індикатора 6 відхиляється, на мікрометрі 4 фіксуємо початкове значення, потім мікроелектрод З переміщаємо до контакта з другою ділянкою, або дном анатомічного об'єкту 7 і в момент відхилення стрілки індикатора 6 на шкалі мікрометра 4 фіксуємо кінцеве значення, за різницею між кінцевим і початковим значенням шкали мікрометра 4 визначаємо розмір анатомічного об'єкту (фіг) Точність вимірювання анатомічних об'єктів становить 0,01мм Наш спосіб є більш точним та об'єктивним, він дозволяє досягнути технічного результату - вимірювання анатомічних об'єктів без їх деформації та з урахуванням нелінійної будови об'єкту Порівняння способу, який заявляється як винахід та способу - прототипу подано у таблиці 1 Таблиця 1 Порівняння способів вимірювання анатомічних об'єктів Ознака Спосіб звичайного вимірювання Спосіб вимірювання анатомічанатомічних об'єктів за допомоних об'єктів (спосіб, що заявлягою мікрометра (спосібється) прототип) 0,01мм 0,01мм Точність приладу Точність вимірювання анатомічних об'0,1 - 1мм єктів Деформація анатомічного об'єкту Так Залежність вимірювання анатомічних об'єктів від сили стискання бранні мікТак рометра, яка не регулюється Вимірюванння глибини анатомічного Недоступна для вимірювання об'єкту Зручність вимірюванння ширини між анатомічними об'єктами складної внут- Недоступна для вимірювання рішньої поверхні Зручність вимірювання анатомічних об'єктів з негладкою (нелінійною) поверх- Недоступна для вимірювання нею 0,01 -0,05мм Ні НІ Так Так Так Використання нашого способу пояснюється конкретними прикладами Приклад використання способу №1 57261 Таблиця 2 ВІКОВІ розміри (ширини) синусного стоку у передплодів та плодів Вік передплодів та плодів Ширина (мм) 2міс Зміс 4міс 5міс бміс 7 міс 8міс 9міс 2,01 2,10 2,82 2,91 2,71 2,81 2,72 2,81 2,92 3,02 3,12 3,12 3,02 3,12 8,01 8,60 8,92 9,01 9,34 9,57 10,01 4,91 9,72 10,8 10,01 11,02 12,53 12,54 7,03 9,02 9,91 10,72 11,01 12,52 12,51 7,02 10,81 10,03 11,33 11,62 12,63 12,75 7,42 9,31 10,32 11,05 11,56 11,512 12,00 12,41 12,52 12,83 12,94 13,05 13,66 13,76 Приклад використання способу № 2 Таблиця З ВІКОВІ розміри (глибини) потилочної пазухи у передплодів та плодів Вік передплодів та плодів 2 міс 3 міс 4 міс 5 міс 6 МІС 7 міс 8 міс 9 міс 8,05 8,03 7,06 8 07 9,08 9,02 9,01 12,10 12,20 13,02 13,03 13,13 14,04 13,46 13,01 14,22 14,02 13,01 14,12 15,03 15,04 18,10 глибина (мм) 2,05 2,06 2,07 3,04 3,51 4,01 4,02 22,62 23,60 24,50 24,10 25,11 26,63 23,50 22,00 23,02 24,23 24,14 25,05 24,06 25,07 23,30 24,40 24,51 25,60 24,13 25,10 24,23 Комп'ютерна верстка С Волобуєва 19,20 19,20 20,12 21,23 21,01 22,70 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
