Багатоплощинно-репонуючий стрижневий апарат зовнішньої фіксації

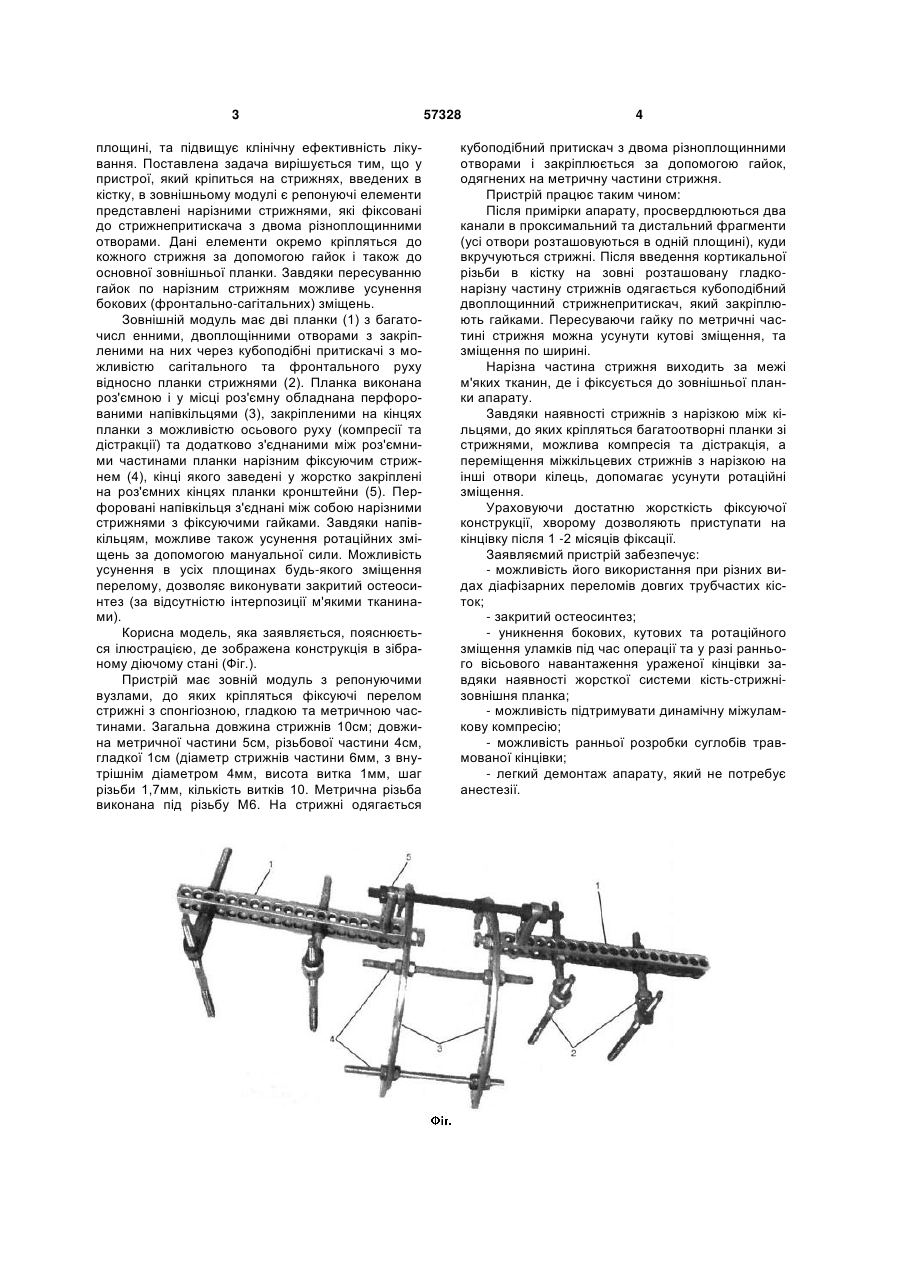

Багатоплощинно-репонуючий стрижневий апарат зовнішньої фіксації, що включає зовнішню планку з закріпленими на ній через кубоподібні 3 площині, та підвищує клінічну ефективність лікування. Поставлена задача вирішується тим, що у пристрої, який кріпиться на стрижнях, введених в кістку, в зовнішньому модулі є репонуючі елементи представлені нарізними стрижнями, які фіксовані до стрижнепритискача з двома різноплощинними отворами. Дані елементи окремо кріпляться до кожного стрижня за допомогою гайок і також до основної зовнішньої планки. Завдяки пересуванню гайок по нарізним стрижням можливе усунення бокових (фронтально-сагітальних) зміщень. Зовнішній модуль має дві планки (1) з багаточисл енними, двоплощінними отворами з закріпленими на них через кубоподібні притискачі з можливістю сагітального та фронтального руху відносно планки стрижнями (2). Планка виконана роз'ємною і у місці роз'ємну обладнана перфорованими напівкільцями (3), закріпленими на кінцях планки з можливістю осьового руху (компресії та дістракції) та додатково з'єднаними між роз'ємними частинами планки нарізним фіксуючим стрижнем (4), кінці якого заведені у жорстко закріплені на роз'ємних кінцях планки кронштейни (5). Перфоровані напівкільця з'єднані між собою нарізними стрижнями з фіксуючими гайками. Завдяки напівкільцям, можливе також усунення ротаційних зміщень за допомогою мануальної сили. Можливість усунення в усіх площинах будь-якого зміщення перелому, дозволяє виконувати закритий остеосинтез (за відсутністю інтерпозиції м'якими тканинами). Корисна модель, яка заявляється, пояснюється ілюстрацією, де зображена конструкція в зібраному діючому стані (Фіг.). Пристрій має зовній модуль з репонуючими вузлами, до яких кріпляться фіксуючі перелом стрижні з спонгіозною, гладкою та метричною частинами. Загальна довжина стрижнів 10см; довжина метричної частини 5см, різьбової частини 4см, гладкої 1см (діаметр стрижнів частини 6мм, з внутрішнім діаметром 4мм, висота витка 1мм, шаг різьби 1,7мм, кількість витків 10. Метрична різьба виконана під різьбу М6. На стрижні одягається 57328 4 кубоподібний притискач з двома різноплощинними отворами і закріплюється за допомогою гайок, одягнених на метричну частини стрижня. Пристрій працює таким чином: Після примірки апарату, просвердлюються два канали в проксимальний та дистальний фрагменти (усі отвори розташовуються в одній площині), куди вкручуються стрижні. Після введення кортикальної різьби в кістку на зовні розташовану гладконарізну частину стрижнів одягається кубоподібний двоплощинний стрижнепритискач, який закріплюють гайками. Пересуваючи гайку по метричні частині стрижня можна усунути кутові зміщення, та зміщення по ширині. Нарізна частина стрижня виходить за межі м'яких тканин, де і фіксується до зовнішньої планки апарату. Завдяки наявності стрижнів з нарізкою між кільцями, до яких кріпляться багатоотворні планки зі стрижнями, можлива компресія та дістракція, а переміщення міжкільцевих стрижнів з нарізкою на інші отвори кілець, допомагає усунути ротаційні зміщення. Ураховуючи достатню жорсткість фіксуючої конструкції, хворому дозволяють приступати на кінцівку після 1 -2 місяців фіксації. Заявляємий пристрій забезпечує: - можливість його використання при різних видах діафізарних переломів довгих трубчастих кісток; - закритий остеосинтез; - уникнення бокових, кутових та ротаційного зміщення уламків під час операції та у разі раннього вісьового навантаження ураженої кінцівки завдяки наявності жорсткої системи кість-стрижнізовнішня планка; - можливість підтримувати динамічну міжуламкову компресію; - можливість ранньої розробки суглобів травмованої кінцівки; - легкий демонтаж апарату, який не потребує анестезії. 5 Комп’ютерна верстка М. Мацело 57328 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
