Коренебульбозбиральна машина з барабанним сепаратором

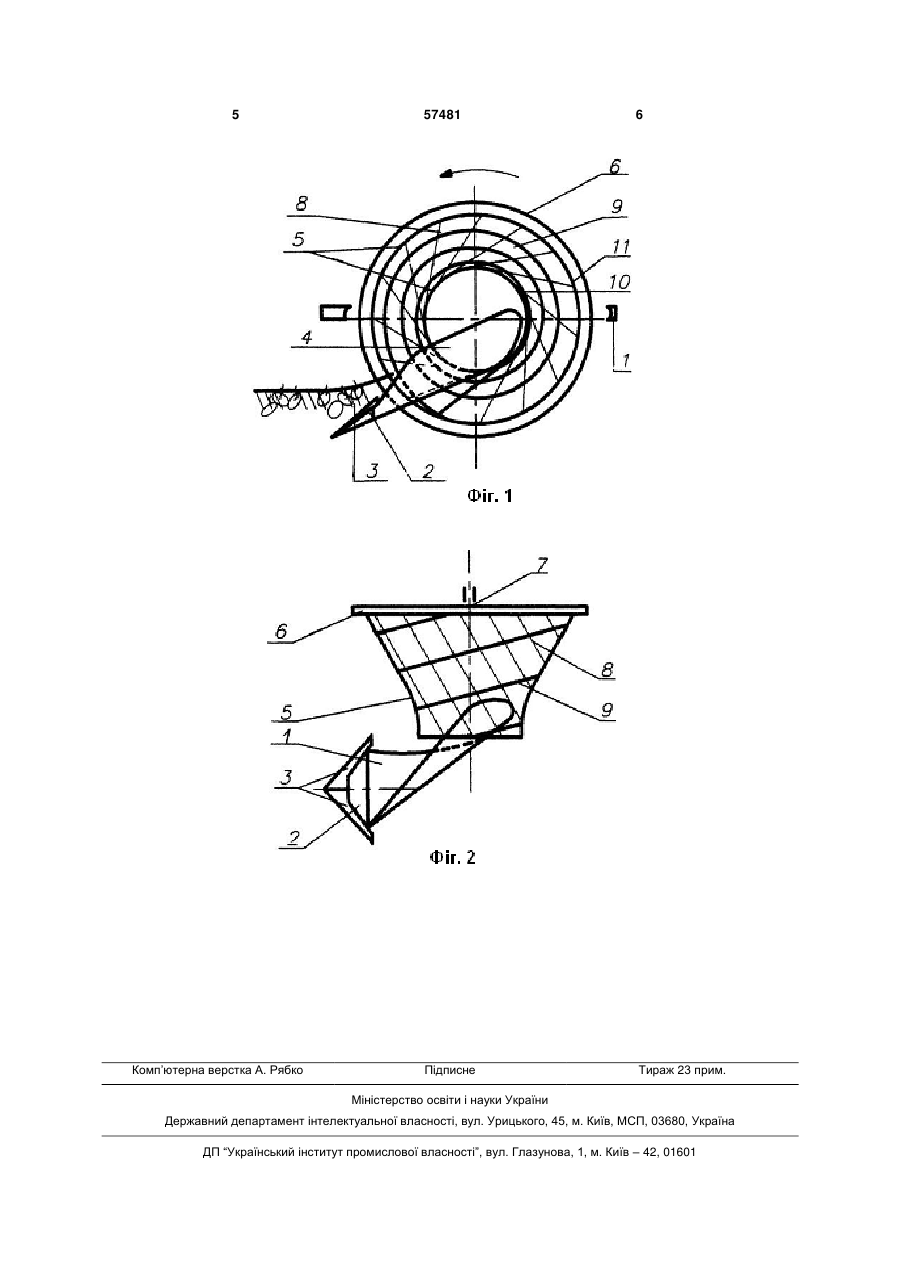

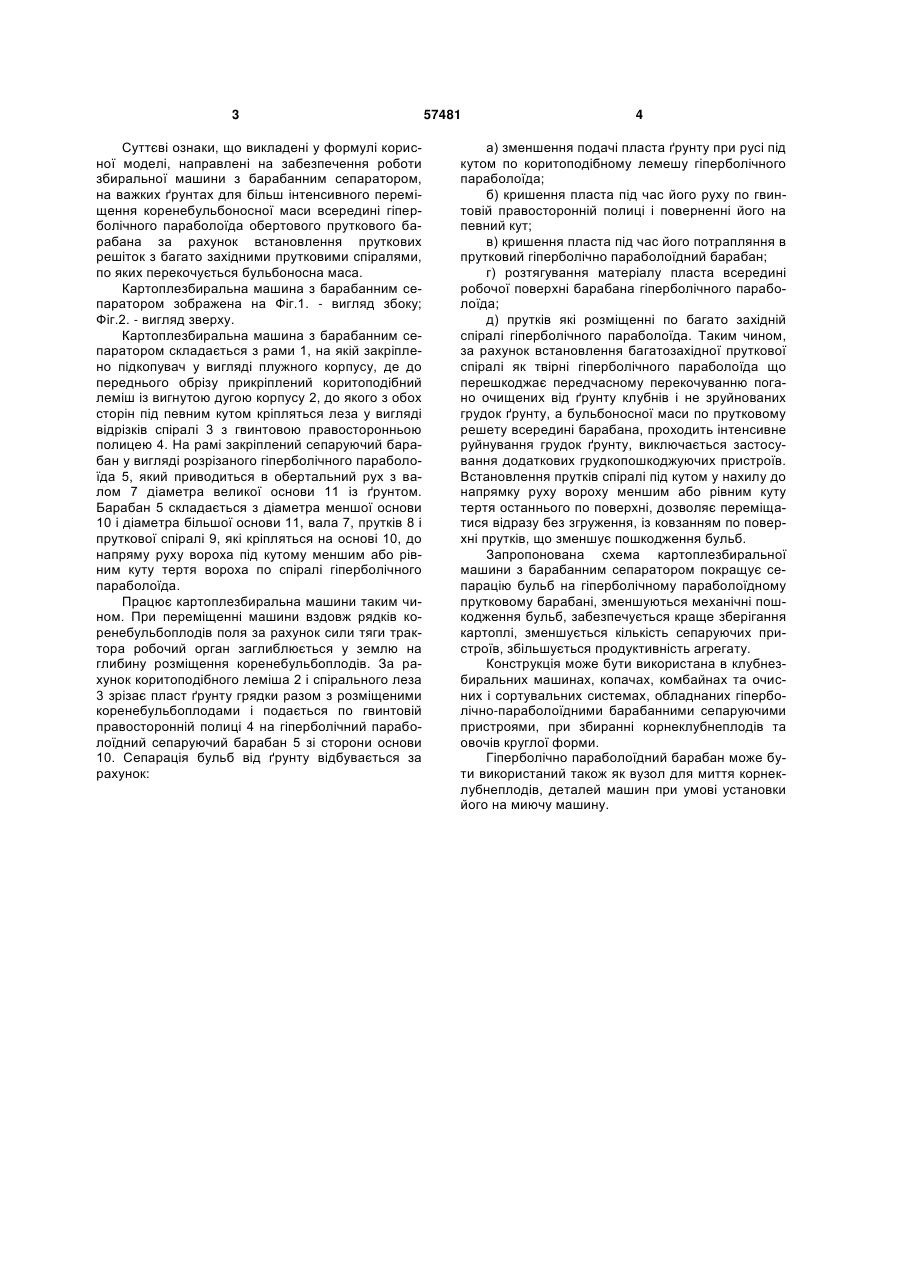

1. Коренебульбозбиральна машина з барабанним сепаратором, що містить леміш та барабан, встановлений на рамі, який виконаний з правосторонньою полицею, та всередині нього поверх пруткових решіток встановлені гвинтові пруткові спіралі, який відрізняється тим, що пруткові спіралі встановлені як твірні гіперболічного параболоїда. 2. Коренебульбозбиральна машина з барабанним сепаратором за п. 1, який відрізняється тим, що напрямок обертання барабанного сепаратора виконаний проти годинникової стрілки, забезпечуючи продовження процесу транспортування та сепарації коренебульбоплодів. (19) (21) u201010800 (22) 07.09.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, ЛЕБЕДЄВА ОЛЬГА ОЛЕКСАНДРІВНА, ГРУБИЧ МАРІЯ ВОЛОДИМИРІВНА, БРУЄВ ДМИТРО АНДРІЙОВИЧ, МАКАРОВ ВАСИЛЬ ІВАНОВИЧ, ПІВЕНЬ НАТАЛІЯ ВАСИЛІВНА (73) ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, ЛЕБЕДЄВА ОЛЬГА ОЛЕКСАНДРІВНА, ГРУБИЧ МАРІЯ ВОЛОДИМИРІВНА, БРУЄВ ДМИТРО АНДРІЙОВИЧ, МАКАРОВ ВАСИЛЬ ІВАНОВИЧ, ПІВЕНЬ НАТАЛІЯ ВАСИЛІВНА 3 Суттєві ознаки, що викладені у формулі корисної моделі, направлені на забезпечення роботи збиральної машини з барабанним сепаратором, на важких ґрунтах для більш інтенсивного переміщення коренебульбоносної маси всередині гіперболічного параболоїда обертового пруткового барабана за рахунок встановлення пруткових решіток з багато західними прутковими спіралями, по яких перекочується бульбоносна маса. Картоплезбиральна машина з барабанним сепаратором зображена на Фіг.1. - вигляд збоку; Фіг.2. - вигляд зверху. Картоплезбиральна машина з барабанним сепаратором складається з рами 1, на якій закріплено підкопувач у вигляді плужного корпусу, де до переднього обрізу прикріплений коритоподібний леміш із вигнутою дугою корпусу 2, до якого з обох сторін під певним кутом кріпляться леза у вигляді відрізків спіралі 3 з гвинтовою правосторонньою полицею 4. На рамі закріплений сепаруючий барабан у вигляді розрізаного гіперболічного параболоїда 5, який приводиться в обертальний рух з валом 7 діаметра великої основи 11 із ґрунтом. Барабан 5 складається з діаметра меншої основи 10 і діаметра більшої основи 11, вала 7, прутків 8 і пруткової спіралі 9, які кріпляться на основі 10, до напряму руху вороха під кутому меншим або рівним куту тертя вороха по спіралі гіперболічного параболоїда. Працює картоплезбиральна машини таким чином. При переміщенні машини вздовж рядків коренебульбоплодів поля за рахунок сили тяги трактора робочий орган заглиблюється у землю на глибину розміщення коренебульбоплодів. За рахунок коритоподібного леміша 2 і спірального леза 3 зрізає пласт ґрунту грядки разом з розміщеними коренебульбоплодами і подається по гвинтовій правосторонній полиці 4 на гіперболічний параболоїдний сепаруючий барабан 5 зі сторони основи 10. Сепарація бульб від ґрунту відбувається за рахунок: 57481 4 а) зменшення подачі пласта ґрунту при русі під кутом по коритоподібному лемешу гіперболічного параболоїда; б) кришення пласта під час його руху по гвинтовій правосторонній полиці і поверненні його на певний кут; в) кришення пласта під час його потрапляння в прутковий гіперболічно параболоїдний барабан; г) розтягування матеріалу пласта всередині робочої поверхні барабана гіперболічного параболоїда; д) прутків які розміщенні по багато західній спіралі гіперболічного параболоїда. Таким чином, за рахунок встановлення багатозахідної пруткової спіралі як твірні гіперболічного параболоїда що перешкоджає передчасному перекочуванню погано очищених від ґрунту клубнів і не зруйнованих грудок ґрунту, а бульбоносної маси по прутковому решету всередині барабана, проходить інтенсивне руйнування грудок ґрунту, виключається застосування додаткових грудкопошкоджуючих пристроїв. Встановлення прутків спіралі під кутом у нахилу до напрямку руху вороху меншим або рівним куту тертя останнього по поверхні, дозволяє переміщатися відразу без згруження, із ковзанням по поверхні прутків, що зменшує пошкодження бульб. Запропонована схема картоплезбиральної машини з барабанним сепаратором покращує сепарацію бульб на гіперболічному параболоїдному прутковому барабані, зменшуються механічні пошкодження бульб, забезпечується краще зберігання картоплі, зменшується кількість сепаруючих пристроїв, збільшується продуктивність агрегату. Конструкція може бути використана в клубнезбиральних машинах, копачах, комбайнах та очисних і сортувальних системах, обладнаних гіперболічно-параболоїдними барабанними сепаруючими пристроями, при збиранні корнеклубнеплодів та овочів круглої форми. Гіперболічно параболоїдний барабан може бути використаний також як вузол для миття корнеклубнеплодів, деталей машин при умові установки його на миючу машину. 5 Комп’ютерна верстка А. Рябко 57481 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
