Коренебульбозбиральна машина
Номер патенту: 7751
Опубліковано: 26.12.1995
Автори: Кузьмінов Вадим Георгійович, Рева Дмитро Леонтійович, Могилевський Олександр Лазаревич, Русанов Іван Іванович, Юрченко Олександр Володимирович, Покуса Олексій Олександрович, Кожушко Дмитро Ігнатович, Ривлін Валерій Олександрович
Формула / Реферат
Корнеклубнеуборочная машина, содержащая опирающуюся на мосты ходовых колес основную раму, на которой подвешена подвижная рама, связанная с приемным транспортером и несущая выкапывающие рабочие органы, отличающаяся тем, что, с целью сокращения потерь и повреждений корнеклубнеплодов и повышения производительности работы машины, она снабжена дополнительной рамкой, шарнирно закрепленной на основной раме и связанной с подвижной рамой посредством регулируемого по длине звена, при этом приемный транспортер закреплен на дополнительной рамке.
Текст

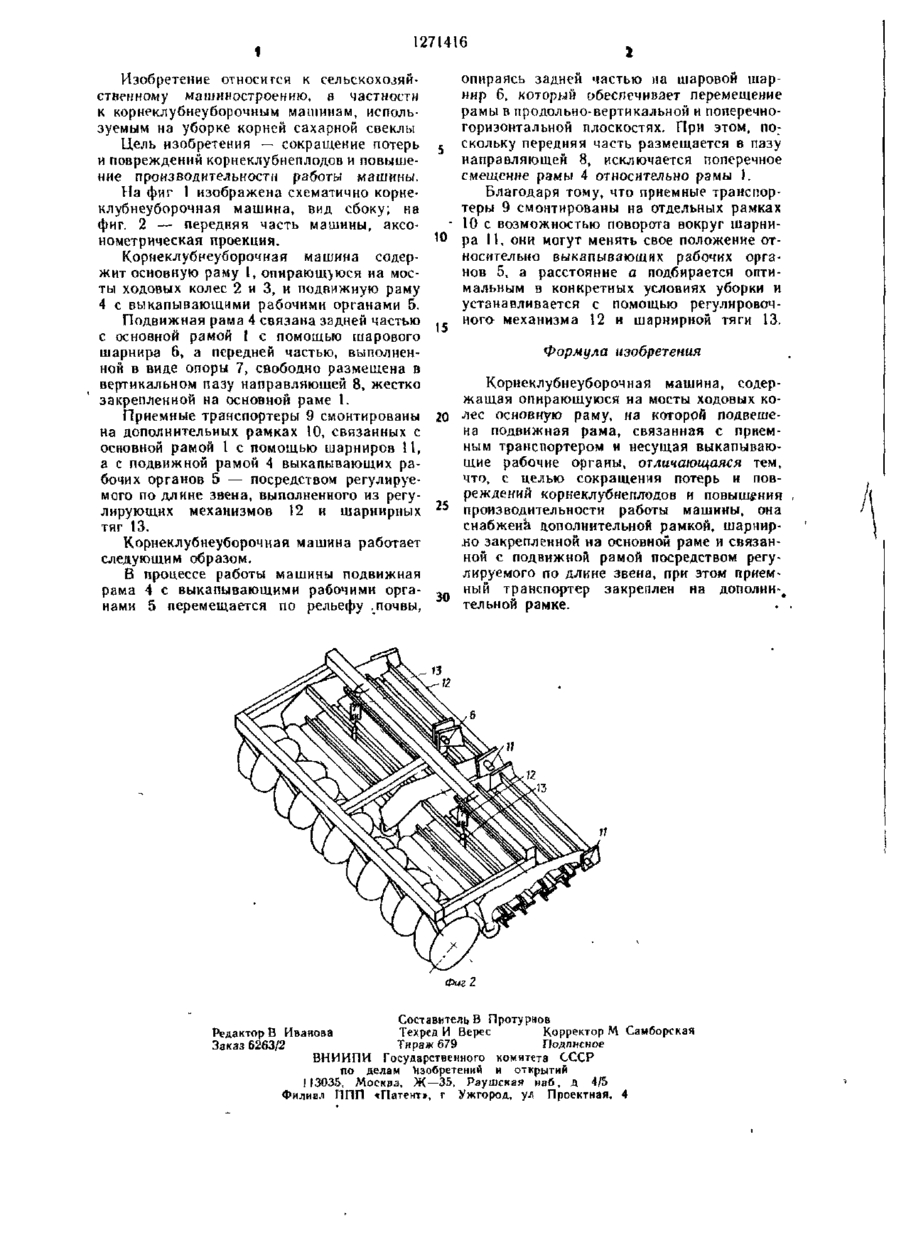

Изобретение относится к области сельскохозяйственного машиностроения, в частности к корнеклубнеуборочным машинам, используемым на уборке корней сахарной свеклы. Цель изобретения — сокращение потерь и повреждений корнеклубнеплодов и повышение производительности работы машины. Корнеклубнеуборочная машина содержит основную раму 1, опирающуюся на мосты ходовых колес 2 и 3 и связанную шарнирно с подвижной рамой 4 и с дополнительной рамкой 10. Выкапыва- ' ющие рабочие органы 5 закреплены на подвижной раме 4, а приемный транспортер 9 — на дополнительной рамке 10, при этом первая связана с последней посредством регулируемого по длине звена, состоящего из тяги и регулирующего механизма. •> Фиг.1 1 1271416 Изобретение относится к сельскохозяйопираясь задней частью на шаровой шарственному машиностроению, в частности нир 6, который обеспечивает перемещение к корнеклубнеуборочным машинам, испольрамы в продольно-вертикальной и поперечнозуемым на уборке корней сахарной свеклы горизонтальной плоскостях. При этом, по : Цель изобретения — сокращение потерь скольку передняя часть размещается в пазу и повреждений корнеклубнеплодов и повышенаправляющей 8, исключается поперечное ние производительности работы машины. смещение рамы 4 относительно рамы 1. Благодаря тому, что приемные транспорНа фиг 1 изображена схематично корнеклубнеуборочная машина, вид сбоку; на теры 9 смонтированы на отдельных рамках фиг. 2 — передняя часть машины, аксо10 с возможностью поворота вокруг шарни10 ра 11, они могут менять свое положение отнометрическая проекция. носительно выкапывающих рабочих оргаКорнеклубиеуборочная машина содержит основную раму 1, опирающеюся на моснов 5, а расстояние а подбирается оптиты ходовых колес 2 и 3, и подвижную раму мальным в конкретных условиях уборки и 4 с выкапывающими рабочими органами 5. устанавливается с помощью регулировочПодвижная рама 4 связана задней частью ного механизма 12 и шарнирной тяги 13. с основной рамой I с помощью шарового шарнира 6, а передней частью, выполненФормула изобретения ной в виде опоры 7, свободно размещена в вертикальном пазу направляющей 8, жестко Корнеклубнеуборочная машина, содерзакрепленной на основной раме 1. жащая опирающуюся на мосты ходовых коПриемные транспортеры 9 смонтированы 20 лес основную раму, на которой подвешена подвижная рама, связанная с приемна дополнительных рамках 10, связанных с ным транспортером и несущая выкапываюосновной рамой 1 с помощью шарниров 11, щие рабочие органы, отличающаяся тем, а с подвижной рамой 4 выкапывающих рачто, с целью сокращения потерь и повбочих органов 5 — посредством регулируереждений корнеклубнеплодов и повышения мого по длине звена, выполненного из регулирующих механизмов 12 и шарнирных 2 ^ производительности работы машины, она тяг 13. снабжена дополнительной рамкой, шарнирао закрепленной на основной раме и связанКорнеклубнеуборочная машина работает ной с подвижной рамой посредством регуследующим образом. лируемого по длине звена, при этом приемВ процессе работы машины подвижная ный транспортер закреплен на дополни-# рама 4 с выкапывающими рабочими оргательной рамке. нами 5 перемещается по рельефу .почвы, Фиг 2 Составитель В Протурнов Редакторе Иванова Техред И Верес Корректор М Самборская Заказ 6263/2 Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюTuberous root harvester
Автори англійськоюRusanov Ivan Ivanovych, Pokusa Oleksii Oleksandrovych, Yurchenko Oleksandr Volodymyrovych, Kuzminov Vadym Heorhiiovych, Kozhushko Dmytro Ihnatovych, Ryvlin Valerii Oleksandrovych, Reva Dmytro Leontiiovych, Mohylevskyi Oleksandr Lazarevych
Назва патенту російськоюКорнеклубнеуборочная машина
Автори російськоюРусанов Иван Иванович, Покуса Алексей Александрович, Юрченко Александр Владимирович, Кузьминов Вадим Георгиевич, Кожушко Дмитрий Игнатьевич, Рывлин Валерий Александрович, Рева Дмитрий Леонтиевич, Могилевский Александр Лазаревич
МПК / Мітки
МПК: A01D 25/04
Мітки: коренебульбозбиральна, машина
