Ортопедичний шарнір

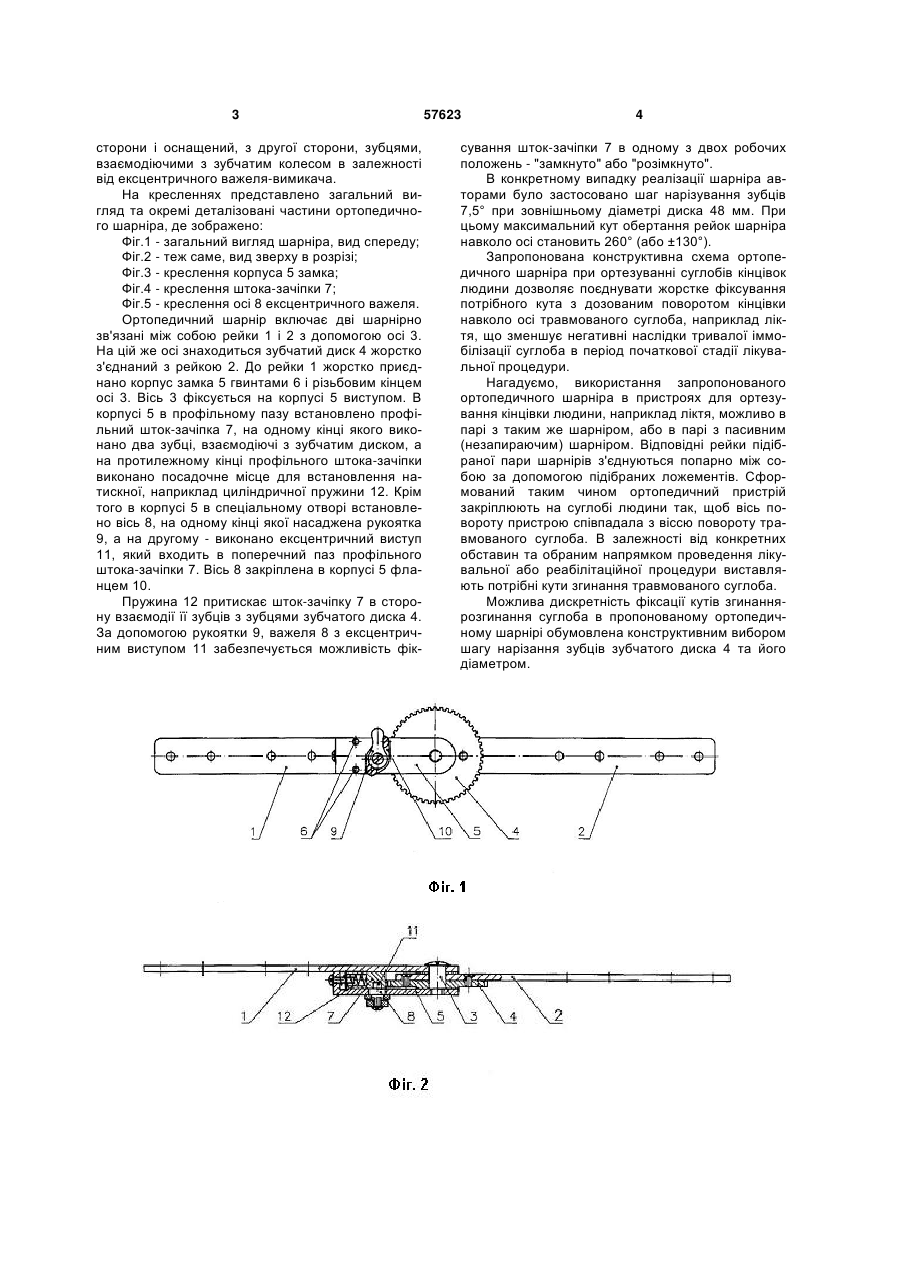

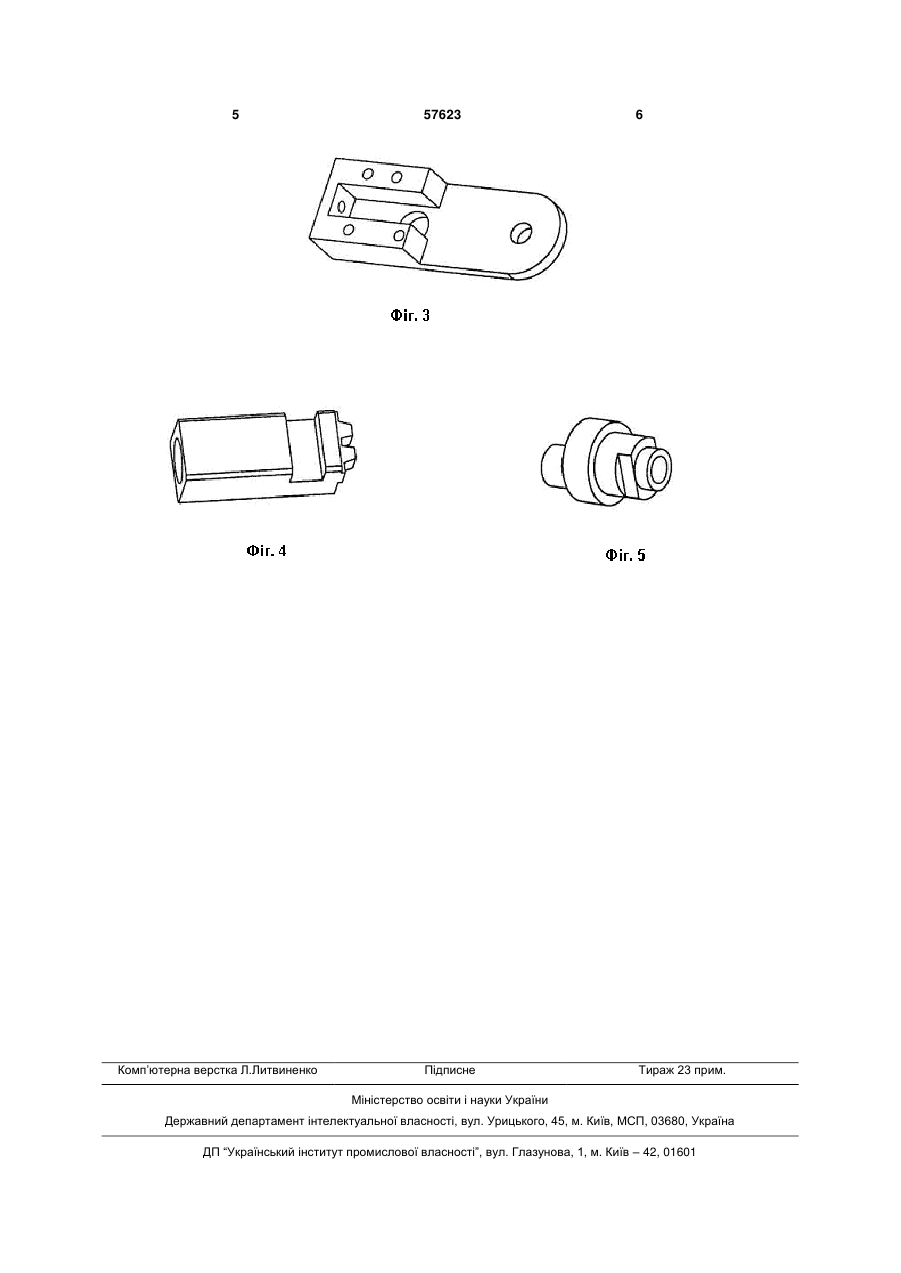

Ортопедичний шарнір для ортезування суглобів кінцівок людини, що включає до свого складу дві шарнірно з'єднані між собою рейки та механізм 3 сторони і оснащений, з другої сторони, зубцями, взаємодіючими з зубчатим колесом в залежності від ексцентричного важеля-вимикача. На кресленнях представлено загальний вигляд та окремі деталізовані частини ортопедичного шарніра, де зображено: Фіг.1 - загальний вигляд шарніра, вид спереду; Фіг.2 - теж саме, вид зверху в розрізі; Фіг.3 - креслення корпуса 5 замка; Фіг.4 - креслення штока-зачіпки 7; Фіг.5 - креслення осі 8 ексцентричного важеля. Ортопедичний шарнір включає дві шарнірно зв'язані між собою рейки 1 і 2 з допомогою осі 3. На цій же осі знаходиться зубчатий диск 4 жорстко з'єднаний з рейкою 2. До рейки 1 жорстко приєднано корпус замка 5 гвинтами 6 і різьбовим кінцем осі 3. Вісь 3 фіксується на корпусі 5 виступом. В корпусі 5 в профільному пазу встановлено профільний шток-зачіпка 7, на одному кінці якого виконано два зубці, взаємодіючі з зубчатим диском, а на протилежному кінці профільного штока-зачіпки виконано посадочне місце для встановлення натискної, наприклад циліндричної пружини 12. Крім того в корпусі 5 в спеціальному отворі встановлено вісь 8, на одному кінці якої насаджена рукоятка 9, а на другому - виконано ексцентричний виступ 11, який входить в поперечний паз профільного штока-зачіпки 7. Вісь 8 закріплена в корпусі 5 фланцем 10. Пружина 12 притискає шток-зачіпку 7 в сторону взаємодії її зубців з зубцями зубчатого диска 4. За допомогою рукоятки 9, важеля 8 з ексцентричним виступом 11 забезпечується можливість фік 57623 4 сування шток-зачіпки 7 в одному з двох робочих положень - "замкнуто" або "розімкнуто". В конкретному випадку реалізації шарніра авторами було застосовано шаг нарізування зубців 7,5° при зовнішньому діаметрі диска 48 мм. При цьому максимальний кут обертання рейок шарніра навколо осі становить 260° (або ±130°). Запропонована конструктивна схема ортопедичного шарніра при ортезуванні суглобів кінцівок людини дозволяє поєднувати жорстке фіксування потрібного кута з дозованим поворотом кінцівки навколо осі травмованого суглоба, наприклад ліктя, що зменшує негативні наслідки тривалої іммобілізації суглоба в період початкової стадії лікувальної процедури. Нагадуємо, використання запропонованого ортопедичного шарніра в пристроях для ортезування кінцівки людини, наприклад ліктя, можливо в парі з таким же шарніром, або в парі з пасивним (незапираючим) шарніром. Відповідні рейки підібраної пари шарнірів з'єднуються попарно між собою за допомогою підібраних ложементів. Сформований таким чином ортопедичний пристрій закріплюють на суглобі людини так, щоб вісь повороту пристрою співпадала з віссю повороту травмованого суглоба. В залежності від конкретних обставин та обраним напрямком проведення лікувальної або реабілітаційної процедури виставляють потрібні кути згинання травмованого суглоба. Можлива дискретність фіксації кутів згинаннярозгинання суглоба в пропонованому ортопедичному шарнірі обумовлена конструктивним вибором шагу нарізання зубців зубчатого диска 4 та його діаметром. 5 Комп’ютерна верстка Л.Литвиненко 57623 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
