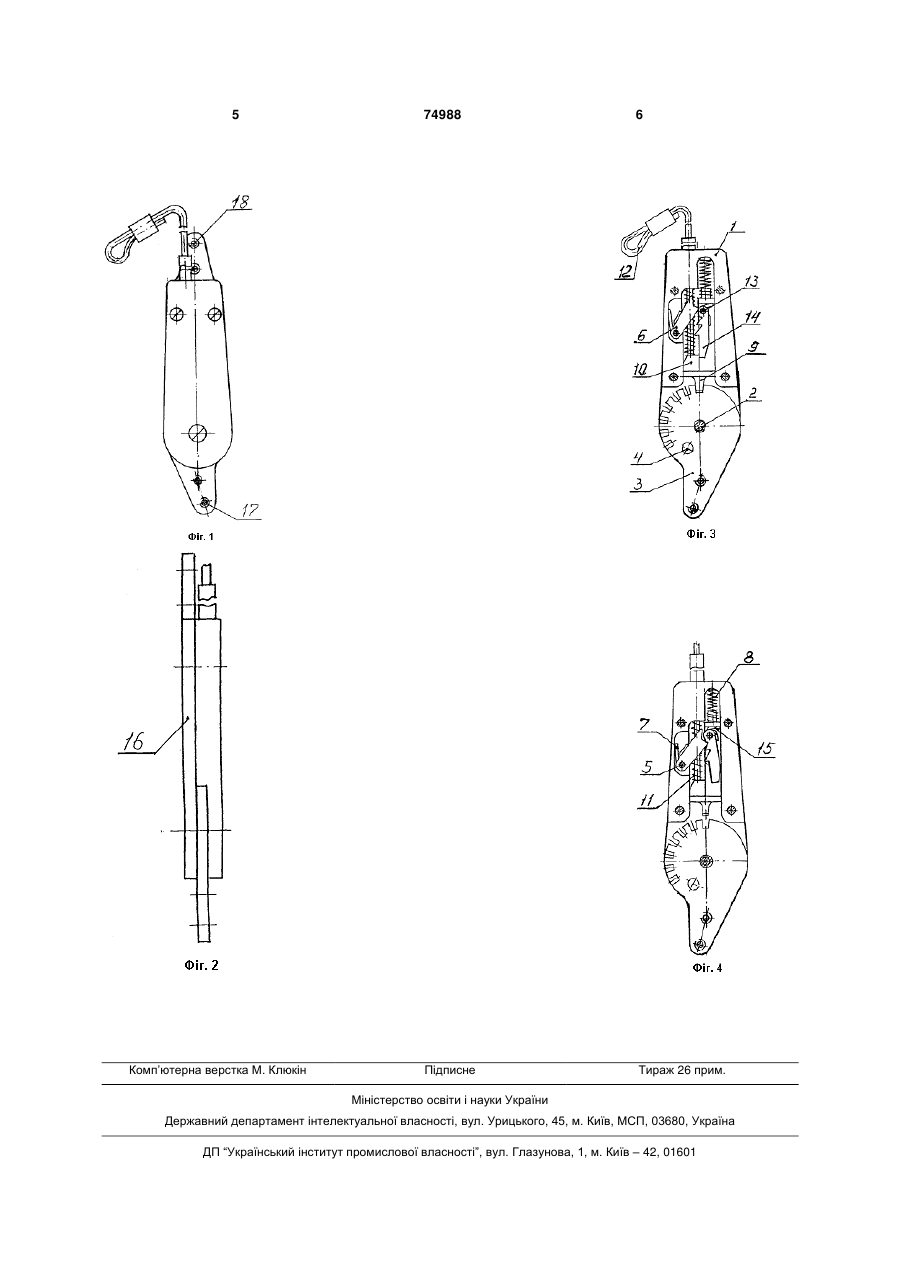

Ортопедичний шарнір

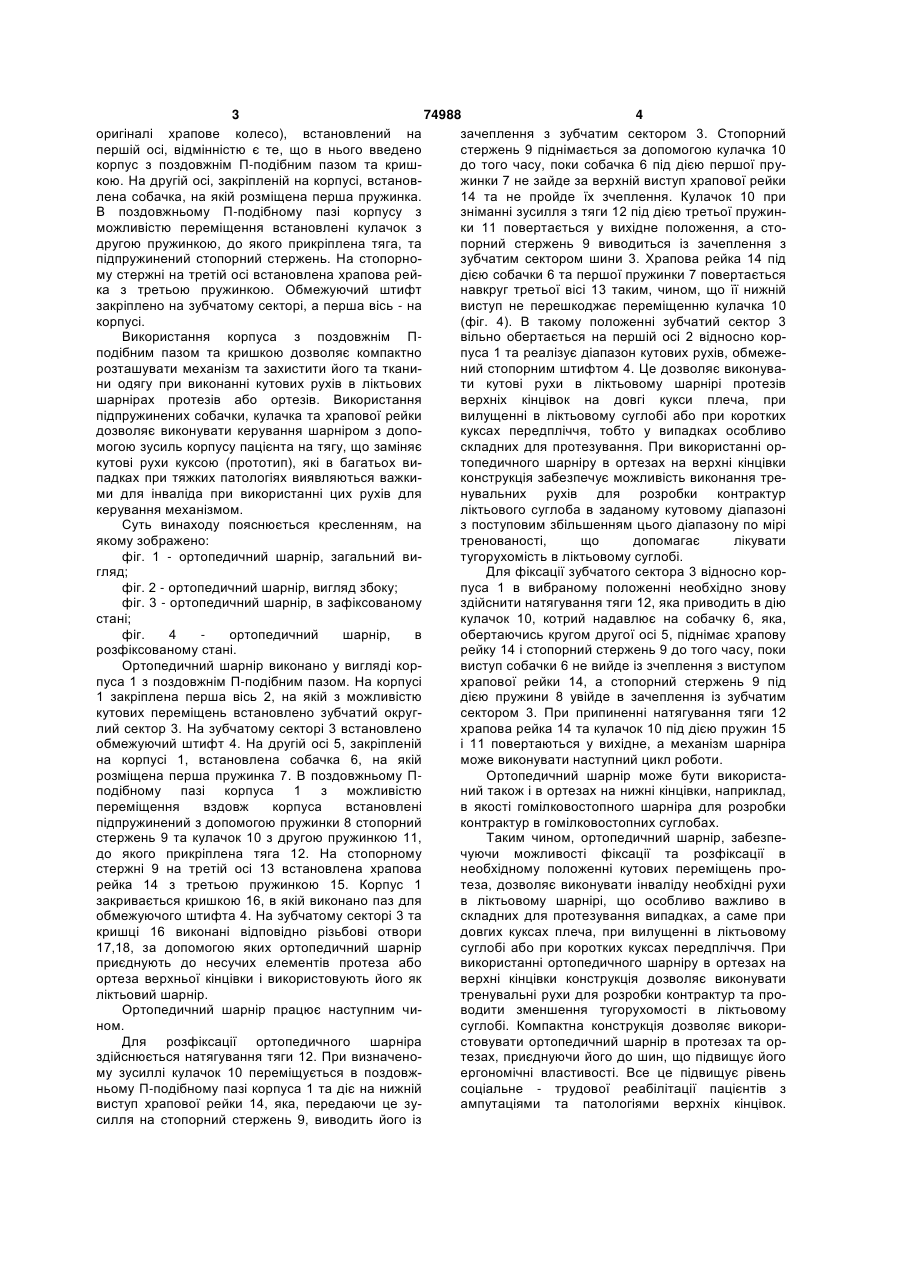

Ортопедичний шарнір, що містить підпружинений стопорний стержень, обмежуючий штифт, округлий зубчатий сектор, встановлений на першій осі, та другу вісь, який відрізняється тим, що додатково має корпус з поздовжнім П-подібним пазом та кришкою, причому на другій осі, закріпленій на корпусі разом з першою, встановлена собачка, на якій розміщена перша пружинка, а в поздовжньому П-подібному пазу встановлені з можливістю переміщення кулачок з другою пружинкою, до якого прикріплена тяга та підпружинений стопорний стержень, при цьому на стопорному стержні розташована третя вісь, на якій встановлена храпова рейка з третьою пружинкою, а обмежуючий штифт закріплено на зубчатому секторі. 74988 (11) Недоліки цього ортопедичного шарніру полягають в неестетичності його конструкції через необхідність розміщення ліктьового шарніру нижче місця розташування ліктьового суглобу, у складності використовування його в протезах на верхні кінцівки з вилущеннями в ліктьовому суглобі, з довгими куксами плеча, з контрактурами та тугорухомістю в ліктьових суглобах, через необхідність виконання керування шарніром з допомогою кукси, яка при контрактурах в багатьох випадках позбавляє або обмежує можливості пацієнта у виконанні рухів в ліктьовому суглобі. Технічною задачею винаходу являється забезпечення функціональності в протезах на довгу куксу плеча, при вилущенні в ліктьовому суглобі, при короткій культі передпліччя з тугорухомістю в ліктьовому суглобі, або в ортезах на верхні кінцівки при розробці контрактур та тугорухомості в ліктьовому суглобі. Ця задача вирішена тим, що в ортопедичному шарнірі, який включає підпружинений стопорний стержень (в оригіналі короткий кінець двуплечого важеля), обмежуючий штифт (в оригіналі обмежувач розгинання), округлий зубчатий сектор (в UA Цей ортопедичний шарнір прийнято за прототип. (19) Винахід відноситься до медичної техніки, точніше до протезування та ортезування, і може бути використаний при виготовленні протезів для інвалідів з ампутаціями верхніх кінцівок або при виготовленні ортезів для пацієнтів з вадами верхніх чи нижніх кінцівок. Відомий ортопедичний шарнір по патенту US № 5 772 619, 1998р., який включає дві шини з закругленими кінцями, на одній з них виконані радіально розміщені отвори. Між шинами встановлена деталь з радіально розміщеними отворами. В отвори встановлені стопорні гвинти для фіксації кутового переміщення шин. Шини з'єднані між собою за допомогою осі. Недоліки його полягають в необхідності сторонньої допомоги при переустановленні стопорних гвинтів, що необхідно для регулювання кутів рухливості ліктьового суглобу . Відомий також ортопедичний шарнір по авт. св. SU № 1732968,1992 p., що використовується в протезі передпліччя. Шарнір включає дві шини, які шарнірно з допомогою осі з'єднані між собою та приєднані відповідно до гільз передпліччя та плеча, підпружинений двуплечий важіль з обмежувачем розгинання, храпове колесо, встановлене на осі шарніру. (13) C2 (21) 20041008428 (22) 18.10.2004 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Сазанов Олексій Олександрович, Скрипка Олексій Григорович, Литвиненко Оксана Миколаївна, Яровий Євген Андрійович, Семчук Вячеслав Миколайович, Зарудний Віталій Семенович (73) Український науково-дослідний інститут протезування, протезобудування та відновлення працездатності (56) SU 1732968, 15.05.1992 RU 2102034, 20.01.1998 RU 2088273, 27.08.1997 WO 99/37241, 29.07.1999 UA 60781, 15.10.2003 2 3 74988 4 оригіналі храпове колесо), встановлений на зачеплення з зубчатим сектором 3. Стопорний першій осі, відмінністю є те, що в нього введено стержень 9 піднімається за допомогою кулачка 10 корпус з поздовжнім П-подібним пазом та кришдо того часу, поки собачка 6 під дією першої прукою. На другій осі, закріпленій на корпусі, встановжинки 7 не зайде за верхній виступ храпової рейки лена собачка, на якій розміщена перша пружинка. 14 та не пройде їх зчеплення. Кулачок 10 при В поздовжньому П-подібному пазі корпусу з зніманні зусилля з тяги 12 під дією третьої пружинможливістю переміщення встановлені кулачок з ки 11 повертається у вихідне положення, а стодругою пружинкою, до якого прикріплена тяга, та порний стержень 9 виводиться із зачеплення з підпружинений стопорний стержень. На стопорнозубчатим сектором шини 3. Храпова рейка 14 під му стержні на третій осі встановлена храпова рейдією собачки 6 та першої пружинки 7 повертається ка з третьою пружинкою. Обмежуючий штифт навкруг третьої вісі 13 таким, чином, що її нижній закріплено на зубчатому секторі, а перша вісь - на виступ не перешкоджає переміщенню кулачка 10 корпусі. (фіг. 4). В такому положенні зубчатий сектор 3 Використання корпуса з поздовжнім Пвільно обертається на першій осі 2 відносно корподібним пазом та кришкою дозволяє компактно пуса 1 та реалізує діапазон кутових рухів, обмежерозташувати механізм та захистити його та тканиний стопорним штифтом 4. Це дозволяє виконувани одягу при виконанні кутових рухів в ліктьових ти кутові рухи в ліктьовому шарнірі протезів шарнірах протезів або ортезів. Використання верхніх кінцівок на довгі кукси плеча, при підпружинених собачки, кулачка та храпової рейки вилущенні в ліктьовому суглобі або при коротких дозволяє виконувати керування шарніром з допокуксах передпліччя, тобто у випадках особливо могою зусиль корпусу пацієнта на тягу, що заміняє складних для протезування. При використанні оркутові рухи куксою (прототип), які в багатьох витопедичного шарніру в ортезах на верхні кінцівки падках при тяжких патологіях виявляються важкиконструкція забезпечує можливість виконання треми для інваліда при використанні цих рухів для нувальних рухів для розробки контрактур керування механізмом. ліктьового суглоба в заданому кутовому діапазоні Суть винаходу пояснюється кресленням, на з поступовим збільшенням цього діапазону по мірі якому зображено: тренованості, що допомагає лікувати фіг. 1 - ортопедичний шарнір, загальний витугорухомість в ліктьовому суглобі. гляд; Для фіксації зубчатого сектора 3 відносно корфіг. 2 - ортопедичний шарнір, вигляд збоку; пуса 1 в вибраному положенні необхідно знову фіг. 3 - ортопедичний шарнір, в зафіксованому здійснити натягування тяги 12, яка приводить в дію стані; кулачок 10, котрий надавлює на собачку 6, яка, фіг. 4 ортопедичний шарнір, в обертаючись кругом другої осі 5, піднімає храпову розфіксованому стані. рейку 14 і стопорний стержень 9 до того часу, поки Ортопедичний шарнір виконано у вигляді корвиступ собачки 6 не вийде із зчеплення з виступом пуса 1 з поздовжнім П-подібним пазом. На корпусі храпової рейки 14, а стопорний стержень 9 під 1 закріплена перша вісь 2, на якій з можливістю дією пружини 8 увійде в зачеплення із зубчатим кутових переміщень встановлено зубчатий округсектором 3. При припиненні натягування тяги 12 лий сектор 3. На зубчатому секторі 3 встановлено храпова рейка 14 та кулачок 10 під дією пружин 15 обмежуючий штифт 4. На другій осі 5, закріпленій і 11 повертаються у вихідне, а механізм шарніра на корпусі 1, встановлена собачка 6, на якій може виконувати наступний цикл роботи. розміщена перша пружинка 7. В поздовжньому ПОртопедичний шарнір може бути використаподібному пазі корпуса 1 з можливістю ний також і в ортезах на нижні кінцівки, наприклад, переміщення вздовж корпуса встановлені в якості гомілковостопного шарніра для розробки підпружинений з допомогою пружинки 8 стопорний контрактур в гомілковостопних суглобах. стержень 9 та кулачок 10 з другою пружинкою 11, Таким чином, ортопедичний шарнір, забезпедо якого прикріплена тяга 12. На стопорному чуючи можливості фіксації та розфіксації в стержні 9 на третій осі 13 встановлена храпова необхідному положенні кутових переміщень прорейка 14 з третьою пружинкою 15. Корпус 1 теза, дозволяє виконувати інваліду необхідні рухи закривається кришкою 16, в якій виконано паз для в ліктьовому шарнірі, що особливо важливо в обмежуючого штифта 4. На зубчатому секторі 3 та складних для протезування випадках, а саме при кришці 16 виконані відповідно різьбові отвори довгих куксах плеча, при вилущенні в ліктьовому 17,18, за допомогою яких ортопедичний шарнір суглобі або при коротких куксах передпліччя. При приєднують до несучих елементів протеза або використанні ортопедичного шарніру в ортезах на ортеза верхньої кінцівки і використовують його як верхні кінцівки конструкція дозволяє виконувати ліктьовий шарнір. тренувальні рухи для розробки контрактур та проОртопедичний шарнір працює наступним чиводити зменшення тугорухомості в ліктьовому ном. суглобі. Компактна конструкція дозволяє викориДля розфіксації ортопедичного шарніра стовувати ортопедичний шарнір в протезах та орздійснюється натягування тяги 12. При визначенотезах, приєднуючи його до шин, що підвищує його му зусиллі кулачок 10 переміщується в поздовжергономічні властивості. Все це підвищує рівень ньому П-подібному пазі корпуса 1 та діє на нижній соціальне - трудової реабілітації пацієнтів з виступ храпової рейки 14, яка, передаючи це зуампутаціями та патологіями верхніх кінцівок. силля на стопорний стержень 9, виводить його із 5 Комп’ютерна верстка М. Клюкін 74988 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
