Спосіб оброблення зубчастих коліс з внутрішнім еліптичним зачепленням
Номер патенту: 57702
Опубліковано: 10.03.2011
Автори: Диня Володимир Іванович, Гевко Ігор Богданович, Матвійчук Анатолій Васильович, Ляшук Олег Леонтійович, Стойко Ігор Іванович
Формула / Реферат
Спосіб оброблення зубчастих заготовок з внутрішнім зачепленням, при якому плоску заготовку встановлюють нерухомо на столі верстата з числовим програмним керуванням (ЧПК), долбяку надають зворотно-поступальні вертикальні рухи, а заготовці - обертовий рух від ділильного пристрою згідно з заданою програмою, при цьому на заготовці відтворюють контр, що складається з двох півкруглих геометричних фігур, які розміщено концентрично на кінцях видовженого діаметра еліпса і які з'єднані між собою зачепленням, який відрізняється тим, що долбяку додатково надають кругові і радіальні переміщення, причому півкруглі геометричні фігури з'єднані між собою криволінійним зачепленням з великим радіусом еліпса.
Текст

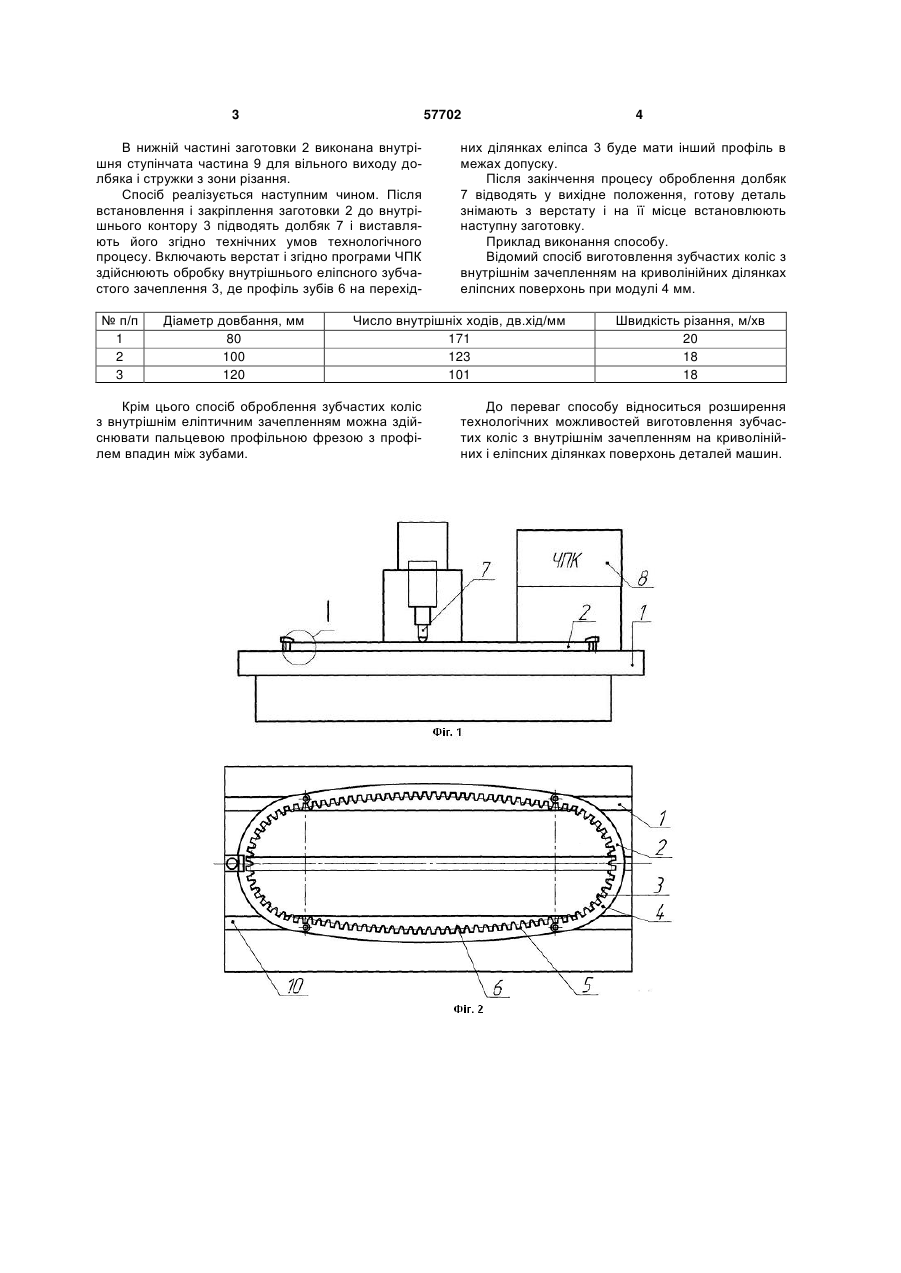

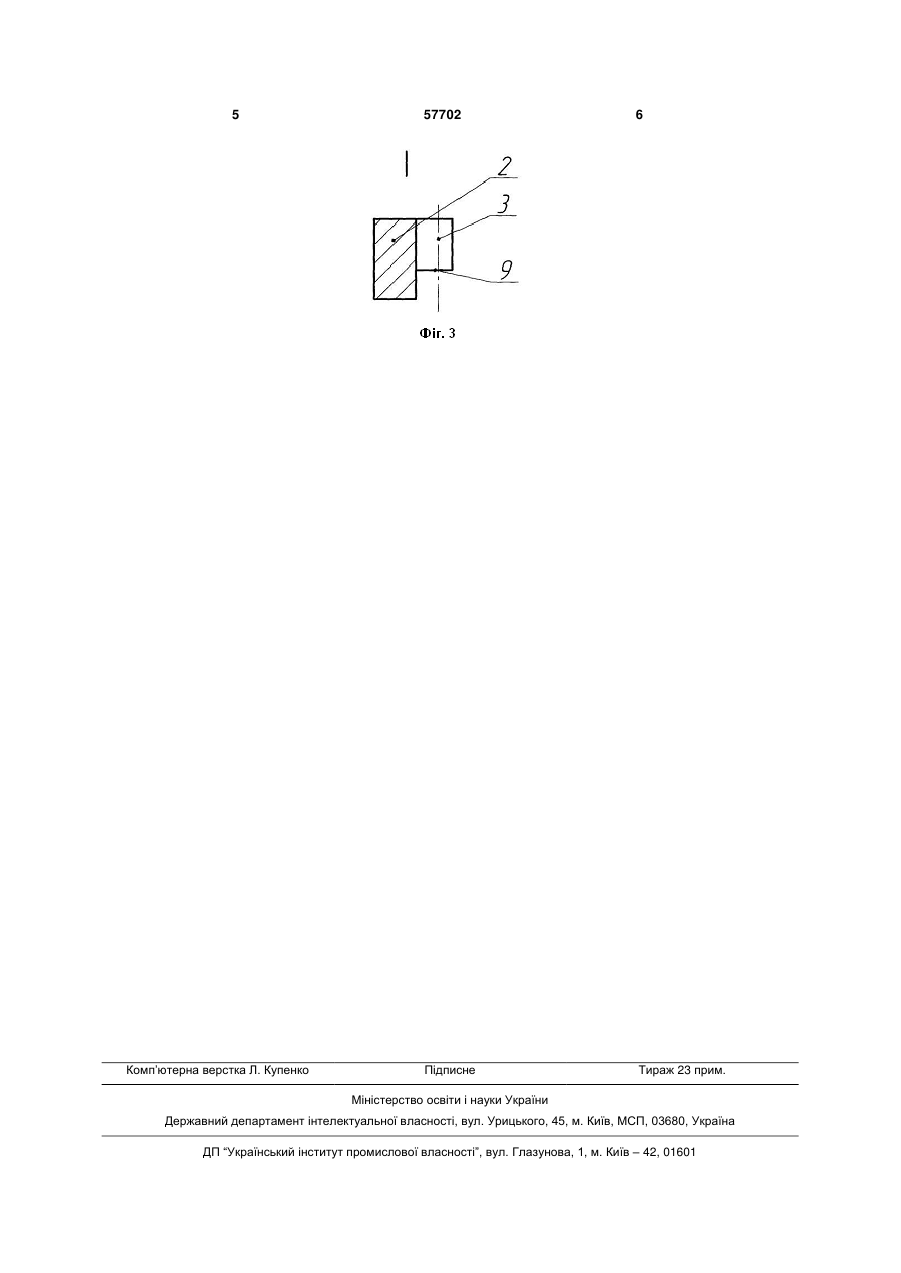

Спосіб оброблення зубчастих заготовок з внутрішнім зачепленням, при якому плоску заготовку встановлюють нерухомо на столі верстата з чис 3 57702 В нижній частині заготовки 2 виконана внутрішня ступінчата частина 9 для вільного виходу долбяка і стружки з зони різання. Спосіб реалізується наступним чином. Після встановлення і закріплення заготовки 2 до внутрішнього контору 3 підводять долбяк 7 і виставляють його згідно технічних умов технологічного процесу. Включають верстат і згідно програми ЧПК здійснюють обробку внутрішнього еліпсного зубчастого зачеплення 3, де профіль зубів 6 на перехід№ п/п 1 2 3 Діаметр довбання, мм 80 100 120 них ділянках еліпса 3 буде мати інший профіль в межах допуску. Після закінчення процесу оброблення долбяк 7 відводять у вихідне положення, готову деталь знімають з верстату і на її місце встановлюють наступну заготовку. Приклад виконання способу. Відомий спосіб виготовлення зубчастих коліс з внутрішнім зачепленням на криволінійних ділянках еліпсних поверхонь при модулі 4 мм. Число внутрішніх ходів, дв.хід/мм 171 123 101 Крім цього спосіб оброблення зубчастих коліс з внутрішнім еліптичним зачепленням можна здійснювати пальцевою профільною фрезою з профілем впадин між зубами. 4 Швидкість різання, м/хв 20 18 18 До переваг способу відноситься розширення технологічних можливостей виготовлення зубчастих коліс з внутрішнім зачепленням на криволінійних і еліпсних ділянках поверхонь деталей машин. 5 Комп’ютерна верстка Л. Купенко 57702 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for machining gear wheels with internal elliptical engagement
Автори англійськоюLiashuk Oleh Leontiiovych, Dynia Volodymyr Ivanovych, Matviichuk Anatolii Vasyliovych, Stoiko Ihor Ivanovych, Hevko Ihor Bohdanovych
Назва патенту російськоюСпособ обработки зубчатых заготовок c внутренним зацеплением
Автори російськоюЛяшук Олег Леонтиевич, Дыня Владимир Иванович, Матвийчук Анатолий Васильевич, Стойко Игорь Иванович, Гевко Игорь Богданович
МПК / Мітки
МПК: B23F 15/00
Мітки: зубчастих, еліптичним, коліс, зачепленням, спосіб, оброблення, внутрішнім
