Контейнер для сипких матеріалів

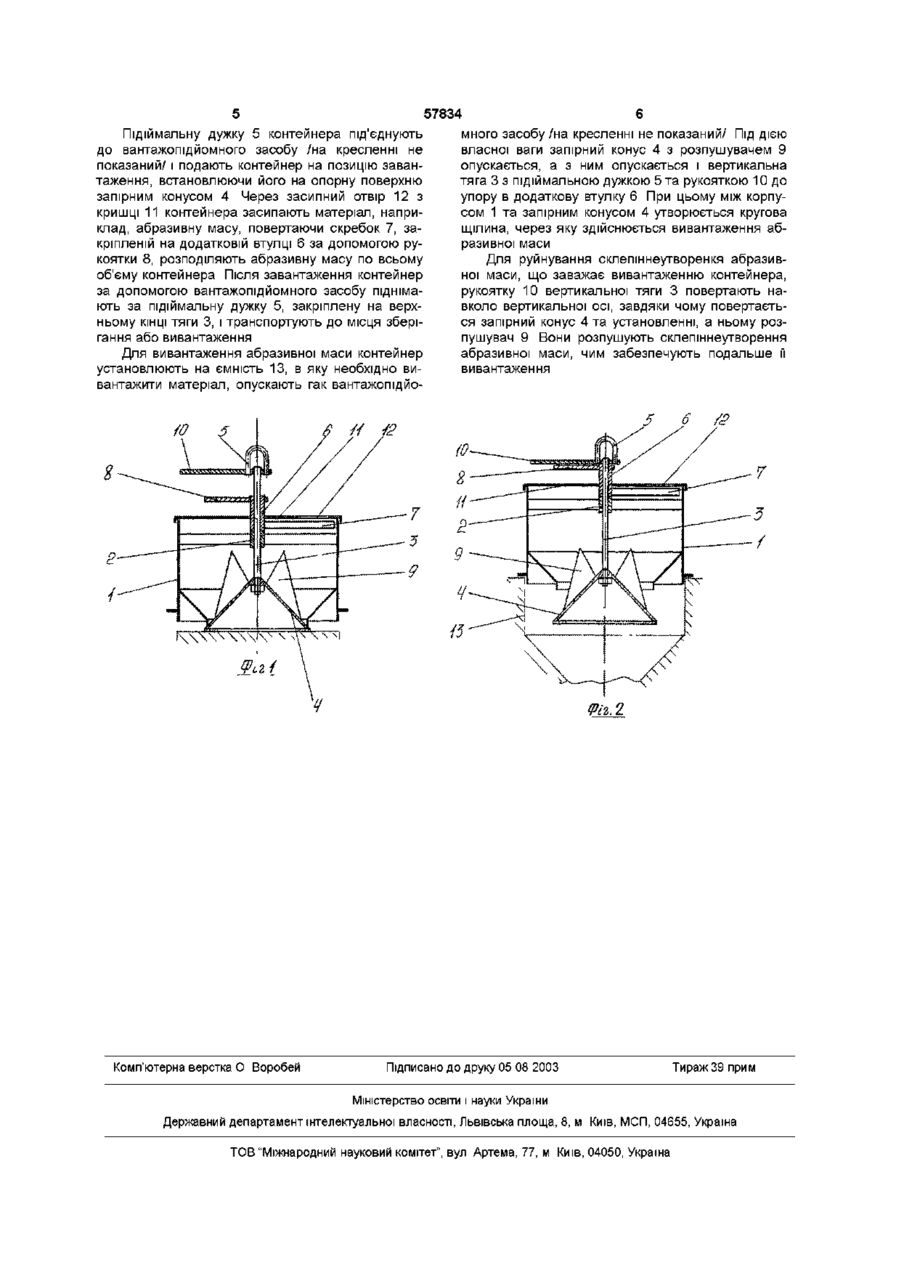

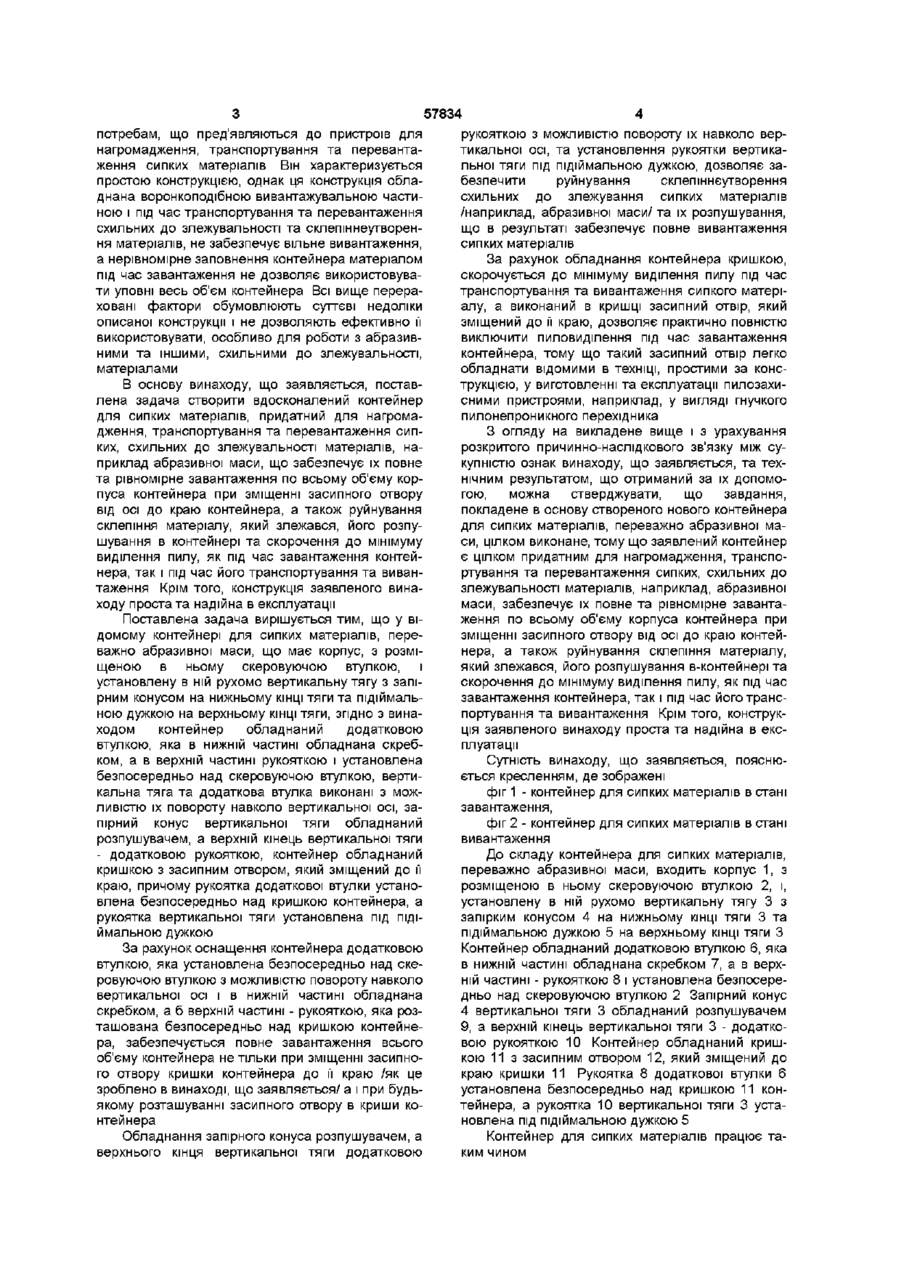

Контейнер для сипких матеріалів, переважно абразивної маси, який містить корпус, з розміщеною в ньому напрямною втулкою, і установлену в ній рухомо вертикальну тягу з запірним конусом на нижньому КІНЦІ ТЯГИ та підіймальною дужкою на верхньому КІНЦІ ТЯГИ, ЯКИЙ відрізняється тим, що контейнер обладнаний додатковою втулкою, яка в нижній частині обладнана скребком, а в верхній частині - рукояткою і установлена безпосередньо над напрямною втулкою, вертикальна тяга та додаткова втулка виконані з можливістю їх повороту навколо вертикальної осі, запірний конус вертикальної тяги обладнаний розпушувачем, а верхній кінець вертикальної тяги - додатковою рукояткою, контейнер обладнаний кришкою з засипним отвором, який зміщений до її краю, причому рукоятка додаткової втулки установлена безпосередньо над кришкою контейнера, а рукоятка вертикальної тяги установлена під підіймальною дужкою пружиненого запірного конуса, який під час завантаження покривається матеріалом і не має змоги закрити засипний отвір воронки, а засипання матеріалу може здійснюватися тільки при наявності глухого отвору в МІСТІ завантаження, що звужує галузь застосування такої конструкції Крім того, пружина, що знаходиться в матеріалі, не зможе розвинути необхідне зусилля для притискання запірного конуса до засипної воронки Найбільш близьким до заявленого контейнера для сипких матеріалів по технічній сутності та досягаемому результату є саморозвантажувальний контейнер для плавикового шпату /Контейнери, Довідник, Ф А Пладіс, В А Шкурік, Г Є Сурмаєв, Москва, Машинобудування, 1981, стор, 76, 77/, що має корпус, закріплену в ньому скеровуючу втулку, з розміщеною в ній рухомо вертикальною тягою До верхнього кінця тяги прикріплена підіймальна дужка /сережка/, а до нижнього - запірний конус Такий пристрій більшою мірою задовольняє О СО 00 1^ Ю 57834 потребам, що пред'являються до пристроїв для нагромадження, транспортування та перевантаження сипких матеріалів Він характеризується простою конструкцією, однак ця конструкція обладнана воронкоподібною вивантажувальною частиною і під час транспортування та перевантаження схильних до злежувальності та склепіннеутворення матеріалів, не забезпечує вільне вивантаження, а нерівномірне заповнення контейнера матеріалом під час завантаження не дозволяє використовувати уповні весь об'єм контейнера Всі вище перераховані фактори обумовлюють суттєві недоліки описаної конструкції і не дозволяють ефективно її використовувати, особливо для роботи з абразивними та іншими, схильними до злежувальності, матеріалами В основу винаходу, що заявляється, поставлена задача створити вдосконалений контейнер для сипких матеріалів, придатний для нагромадження, транспортування та перевантаження сипких, схильних до злежувальності матеріалів, наприклад абразивної маси, що забезпечує їх повне та рівномірне завантаження по всьому об'єму корпуса контейнера при зміщенні засипного отвору від осі до краю контейнера, а також руйнування склепіння матеріалу, який злежався, його розпушування в контейнері та скорочення до мінімуму виділення пилу, як під час завантаження контейнера, так і під час його транспортування та вивантаження Крім того, конструкція заявленого винаходу простата надійна в експлуатації Поставлена задача вирішується тим, що у відомому контейнері для сипких матеріалів, переважно абразивної маси, що має корпус, з розміщеною в ньому скеровуючою втулкою, і установлену в ній рухомо вертикальну тягу з запірним конусом на нижньому КІНЦІ ТЯГИ та підіймальною дужкою на верхньому КІНЦІ ТЯГИ, ЗГІДНО З вина ходом контейнер обладнаний додатковою втулкою, яка в нижній частині обладнана скребком, а в верхній частині рукояткою і установлена безпосередньо над скеровуючою втулкою, вертикальна тяга та додаткова втулка виконані з можливістю їх повороту навколо вертикальної осі, запірний конус вертикальної тяги обладнаний розпушувачем, а верхній кінець вертикальної тяги - додатковою рукояткою, контейнер обладнаний кришкою з засипним отвором, який зміщений до її краю, причому рукоятка додаткової втулки установлена безпосередньо над кришкою контейнера, а рукоятка вертикальної тяги установлена під підіймальною дужкою За рахунок оснащення контейнера додатковою втулкою, яка установлена безпосередньо над скеровуючою втулкою з можливістю повороту навколо вертикальної осі і в нижній частині обладнана скребком, а б верхній частині - рукояткою, яка розташована безпосередньо над кришкою контейнера, забезпечується повне завантаження всього об'єму контейнера не тільки при зміщенні засипного отвору кришки контейнера до її краю /як це зроблено в винаході, що заявляється/ а і при будьякому розташуванні засипного отвору в криши контейнера Обладнання запірного конуса розпушувачем, а верхнього кінця вертикальної тяги додатковою рукояткою з можливістю повороту їх навколо вертикальної осі, та установлення рукоятки вертикальної тяги під підіймальною дужкою, дозволяє забезпечити руйнування склепіннєутворення схильних до злежування сипких матеріалів /наприклад, абразивної маси/ та їх розпушування, що в результаті забезпечує повне вивантаження сипких матеріалів За рахунок обладнання контейнера кришкою, скорочується до мінімуму виділення пилу під час транспортування та вивантаження сипкого матеріалу, а виконаний в кришці засипний отвір, який зміщений до її краю, дозволяє практично повністю виключити пиловиділення під час завантаження контейнера, тому що такий засипний отвір легко обладнати відомими в техніці, простими за конструкцією, у виготовленні та експлуатації пилозахисними пристроями, наприклад, у вигляді гнучкого пилонепроникного перехідника З огляду на викладене вище і з урахування розкритого причинно-наслідкового зв'язку між сукупністю ознак винаходу, що заявляється, та технічним результатом, що отриманий за їх допомогою, можна стверджувати, що завдання, покладене в основу створеного нового контейнера для сипких матеріалів, переважно абразивної маси, цілком виконане, тому що заявлений контейнер є цілком придатним для нагромадження, транспортування та перевантаження сипких, схильних до злежувальності матеріалів, наприклад, абразивної маси, забезпечує їх повне та рівномірне завантаження по всьому об'єму корпуса контейнера при зміщенні засипного отвору від осі до краю контейнера, а також руйнування склепіння матеріалу, який злежався, його розпушування в-контейнері та скорочення до мінімуму виділення пилу, як під час завантаження контейнера, так і під час його транспортування та вивантаження Крім того, конструкція заявленого винаходу проста та надійна в експлуатації Сутність винаходу, що заявляється, пояснюється кресленням, де зображені фіг 1 - контейнер для сипких матеріалів в стані завантаження, фіг 2 - контейнер для сипких матеріалів в стані вивантаження До складу контейнера для сипких матеріалів, переважно абразивної маси, входить корпус 1, з розміщеною в ньому скеровуючою втулкою 2, і, установлену в ній рухомо вертикальну тягу 3 з запірким конусом 4 на нижньому КІНЦІ ТЯГИ 3 та підіймальною дужкою 5 на верхньому КІНЦІ ТЯГИ З Контейнер обладнаний додатковою втулкою 6, яка в нижній частині обладнана скребком 7, а в верхній частині - рукояткою 8 і установлена безпосередньо над скеровуючою втулкою 2 Запірний конус 4 вертикальної тяги 3 обладнаний розпушувачем 9, а верхній кінець вертикальної тяги 3 - додатковою рукояткою 10 Контейнер обладнаний кришкою 11 з засипним отвором 12, який зміщений до краю кришки 11 Рукоятка 8 додаткової втулки 6 установлена безпосередньо над кришкою 11 контейнера, а рукоятка 10 вертикальної тяги 3 установлена під підіймальною дужкою 5 Контейнер для сипких матеріалів працює таким чином 57834 Підіймальну дужку 5 контейнера під'єднують до вантажопідйомного засобу /на кресленні не показаний/ і подають контейнер на позицію завантаження, встановлюючи його на опорну поверхню запірним конусом 4 Через засипний отвір 12 з кришці 11 контейнера засипають матеріал, наприклад, абразивну масу, повертаючи скребок 7, закріпленій на додатковій втулці 6 за допомогою рукоятки 8, розподіляють абразивну масу по всьому об'єму контейнера Після завантаження контейнер за допомогою вантажопідйомного засобу піднімають за підіймальну дужку 5, закріплену на верхньому КІНЦІ тяги 3, і транспортують до місця зберігання або вивантаження Для вивантаження абразивної маси контейнер установлюють на ємність 13, в яку необхідно вивантажити матеріал, опускають гак вантажопідйо0 много засобу /на кресленні не показаний/ Під дією власної ваги запірний конус 4 з розпушувачем 9 опускається, а з ним опускається і вертикальна тяга 3 з підіймальною дужкою 5 та рукояткою 10 до упору в додаткову втулку 6 При цьому між корпусом 1 та запірним конусом 4 утворюється кругова щілина, через яку здійснюється вивантаження абразивної маси Для руйнування склепіннеутворенкя абразивної маси, що заважає вивантаженню контейнера, рукоятку 10 вертикальної тяги 3 повертають навколо вертикальної осі, завдяки чому повертається запірний конус 4 та установленні, а ньому розпушувач 9 Вони розпушують склепіннеутворення абразивної маси, чим забезпечують подальше її вивантаження 5 Комп'ютерна верстка О Воробей Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
