Основа, яка виготовляється з паперу і оснащується інтегральною схемою

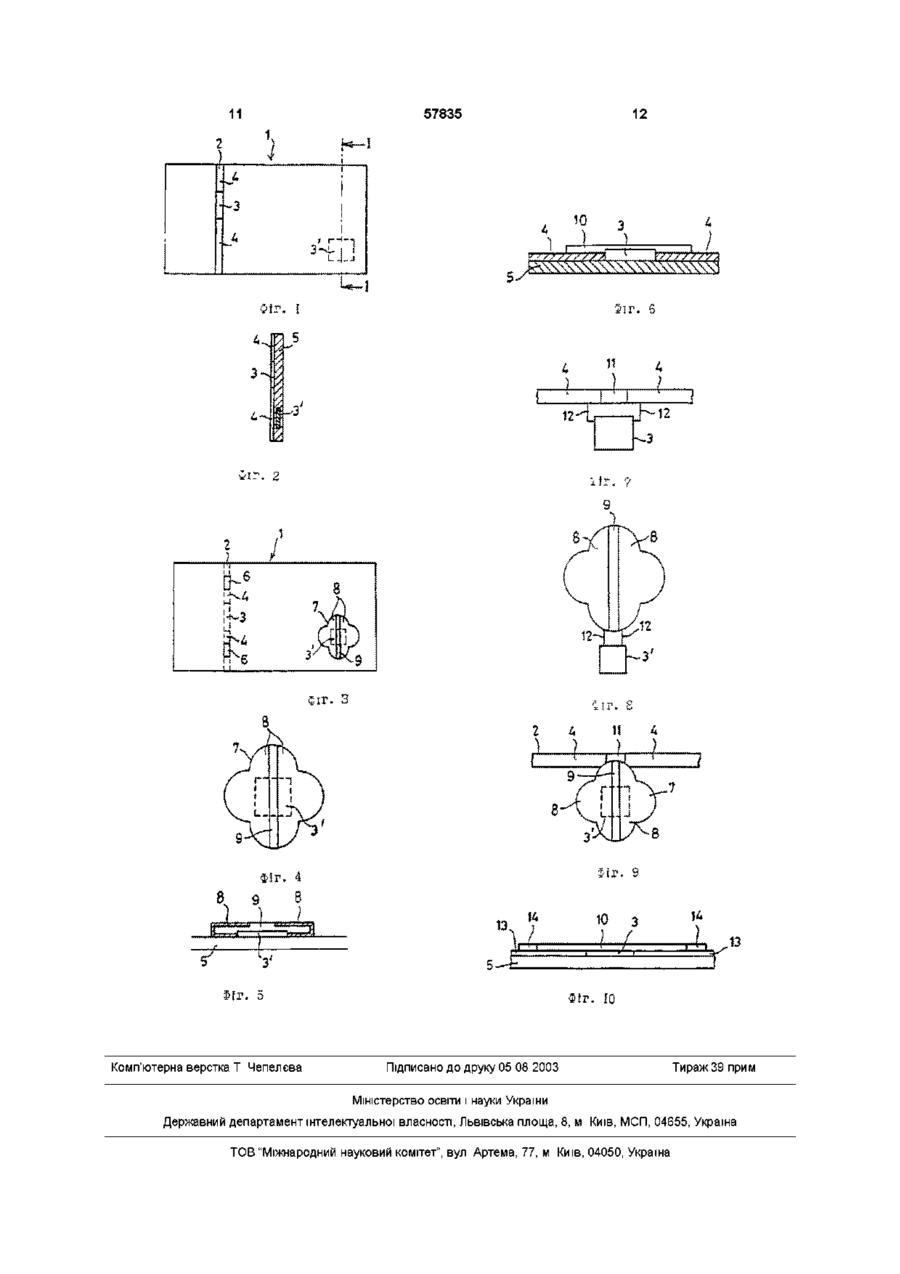

1 Основа, яка виготовлена з паперу і оснащена принаймні однією інтегральною схемою, яка відрізняється тим, що інтегральна схема (З, З') є гнучкою і містить напівпровідний органічний полімер 2 Основа за п 1, яка відрізняється тим, що органічний полімер вибраний із спряжених полімерів 3 Основа за п 1 або 2, яка відрізняється тим, що органічний полімер вибраний з групи, яка містить олігомерний пентацен, ПОЛІ(ТІЄНІЛЄНВІНІЛЄН) або полі-3-алкілтюфен 4 Основа за будь-яким з попередніх пунктів, яка відрізняється тим, що інтегральна схема є безконтактно зчитуваною інтегральною схемою, яку можна зчитувати індуктивно або ємнісно 5 Основа за будь-яким з пп 1-3, яка відрізняється тим, що основа містить провідну захисну смугу (2), яка зв'язана з інтегральною схемою (3) або схемами, причому ця захисна сму га (2) використана як контакт для операцій зчитування і для електроживлення 6 Основа за п 5, яка відрізняється тим, що інтегральна схема (3) утворює частину захисної смуги (2) 7 Основа за п 5 або 6, яка відрізняється тим, що захисна смуга (2) має товщину в межах 5-60 % товщини основи 8 Основа за будь-яким з пп 1-4, яка відрізняється тим, що інтегральна схема (3і) утворює частину оптично активного елемента (7), наприклад фольги, голограми або кінеграми 9 Основа за будь-яким з попередніх пунктів, яка відрізняється тим, що інтегральна схема містить заздалегідь запрограмований код, який заноситься перед введенням схеми в основу 10 Основа за будь-яким з попередніх пунктів, яка відрізняється тим, що інтегральна схема містить код власних властивостей основи, який розміщується в інтегральній схемі після виготовлення основи 11 Основа за п 9 або 10, яка відрізняється тим, що код є шифрованим кодом 12 Основа за будь-яким з попередніх пунктів, яка відрізняється тим, що вона містить додаткові захисні засоби 13 Основа за п 12, яка відрізняється тим, що додатковий захисний засіб вибраний з фарби, флуоресцентного матеріалу, люмінесцентного матеріалу або фосфоресцентного матеріалу 14 Захищений папір, який містить основу за будьяким з попередніх пунктів 15 Захищений документ, який містить основу за будь-яким з пп 1-13 16 Захисна смуга (2), яка має ізолюючу основу (5), що несе гнучку інтегральну схему (3), яка містить напівпровідний органічний полімер, і оснащена електричними контактами для інтегральної схеми 17 Оптично активний елемент (7), який має гнучку інтегральну схему (3і), що містить напівпровідний органічний полімер, і оснащений електричними контактами (8) для інтегральної схеми О ю C O 00 ю 57835 Даний винахід стосується основи, яка виготовляється з паперу й оснащується принаймні однією інтегральною схемою Основа цього виду відома з німецької патентної заявки DE-19501358 і використовується в безпечних документах і банкнотах для захисту від підробки і обману Ця відома основа включає інтегральну схему, яка вводиться в основу й містить задані дані Інтегральна схема є зчитуваною безконтактно й закріплюється в опорі нерознімним чином Інтегральна схема, яка застосовується в цій основі, є звичайною інтегральною схемою, тобто відомого кремнієвого типу Розміри вироблюваного спочатку чипа зменшуються в результаті травлення або полірування, завдяки чому чип набуває товщини, яка є бажаною для введення його в паперову масу Щоб запобігти пошкодженню кристалічних схем, інтегральна схема армується за допомогою опорного шару, який служить також для позиціонування інтегральної схеми Крім того, інтегральна схема покривається захисним, ХІМІЧНО стійким шаром Недостатня гнучкість цього відомого кремнієвого чипа є недоліком, якщо основа цього виду застосовується як безпечний папір, наприклад, у банкнотах і документах, що засвідчують особу До того ж, додаткові шари, які мають бути включені» а також додаткова технологічна операція для забезпечення ВІДПОВІДНИХ розмірів обумовлюють додаткове підвищення ціни, виробництва основи цього виду Ціль даного винаходу полягає в створенні паперової основи для застосування в безпечних документах, банкнотах тощо, в яку вводиться інтегральна схема, причому ця основа не має зазначених вище недолік із Згідно З даним винаходом ця ціль досягається за допомогою основи зазначеного вище типу, в якій інтегральна схема складається з напівпровідного органічного полімеру Це означає електронну схему, яка розміщується в полімерному матеріалі і вміст якої програмується, щоб надати їй конкретної функції Полімерні чипи цього виду є високогнучкими й тому надзвичайно підходять для використання в безпечних документах, наприклад, банкнотах Навіть гострі складки в чипі, виготовленому з напівпровідного органічного полімеру, не перешкоджають функціонуванню чипа Крім того, полімерні інтегральні схеми можна виготовляти безпосередньо в бажаних розмірах, зокрема, щодо товщини, і вартість чипа цього виду менша приблизно вдесятеро від сучасної мінімальної ціни чипа кремнієвого типу У полімерному чипі непровідна основа, на яку наноситься напівпровідник полімерний матеріал, по суті визначає товщину загальної інтегральної схеми Переважним є застосування механічно міцного ізолятора, особливо придатними для цієї ЦІЛІ [З пластики з сильними внутрішньомолекулярними й міжмолекулярними взаємодіяли Використання інтегральної схеми цього виду як захисної мітки в безпечному папері й подібних виробах забезпечує новий і ефективний засіб захисту, бо виготовлення цих інтегральна схем є значного мірою дуне складним для підробників і, як правило, значно перевищує їх знання й можли вості У контексті даної заявки під папером мається на увазі папір, вироблюваний з натуральних або синтетичних волокон, а також "папір", який можна виробляти тепер з пластичних плівок, причому цей папір використовується для виготовлення безпечного паперу, банкнот тощо Можливе застосування однієї або кількох інтегральних схем, які можна регулювати залежно від вимог Наприклад, з огляду на надійність функціонування можна вводити два або більше ідентичних полімерних чипів, завдяки чому в разі пошкодження одного з цих чипів усе ще можна буде використовувати основу й/або кінцевий продукт, виготовлений з неї Переважно органічний полімер вибирається із спряжених полімерів, зокрема з олігомерного пентацену, полі (тієнгленвшілену) або полі-3алкілтюфену Інтегральна схема, яка виготовляється з одного з цих матеріалів, описана Брауном та ш (Brown etal , Science, 270, рр 972-974, 1995) Як буде зрозуміло кваліфікованою особого, пластикова інтегральна схема, застосована в даному винаході, включає додаткові шари різних полімерів поряд з напівпровідник полімерним шаром Наприклад, основа може бути виготовлена з полиміду, на якому формуються полі анілінові блоки, що функціонують як витік і стік Зверху них знаходиться напівпровідний полімерний шар, який складається, наприклад, з полі (тієніленвшілену) Цей шар покривається ізолюючим шаром, наприклад, з полівшілфенолу, тоді як верхній шар поліаніліну є самим верхнім шаром, який є затвором У варіанті основи ВІДПОВІДНО ДО даного винаходу інтегральна схема є зчитуваною безконтактно, причому дані передаються індуктивним або ємнісним чином, як відомо для відомого рівня техніки У разі індуктивного зчитування необхідна котушка для джерела струму, яке кондуктивно зв'язується з інтегрального схемою, в результаті чого забезпечується можливість зчитування на відстані Для забезпечення можливості зчитування на невеликій відстані необхідно, щоб інтегральна схема контактувала з провідником, причому цей провідник разом з вимірювальним пристроєм утворює ємність, завдяки чому стають можливими електроживлення й зчитування Згідно З ІНШИМ варіантом основи ВІДПОВІДНО ДО даного винаходу основа включає провідну захисну смугу, яка зв'язується з інтегральною схемою, причому ця захисна ЛІНІЯ служить як прямий або непрямий* контакт для зчитування й живлення струмом У переважному варіанти захисна смуга металізується для забезпечення потрібної електропровідності, за винятком позиції полімерної інтегральної схеми, де нанесення металу переривається У разі прямого живлення струмом метал, повинен бути доступним Можливі ШЛЯХИ забезпечення цієї доступності включають введення в основу захисної лінії, а також, введення в основу захисної лінії, металеві частини якої є доступними через такі звані вікна Переважним є вариант, в якому одна або кілька інтегральних схем є частішою самої захисної лінії Товщину цієї захисної, 57835 лінії можна узгоджувати з цільовим призначенням основи, наприклад, для банкнот Для банкнотного паперу товщина паперової основи звичайно знаходиться в межах до ЮОмкм У цьому разі товщина захисної лінії переважно знаходиться в межах 16-60% від товщини цієї основи Якщо паперова основа має іншу товщину, наприклад, для покриття документа, що засвідчує особу, наприклад, паспорта, застосовна захисна ЛІНІЯ мінімальною товщиною приблизно Юмкм Товщина, більша від ЮОмкм, відносно недоцільна для застосування в безпечному папері Переважний варіант полімерної інтегральної схеми у формі захисної лінії забезпечує додаткову ознаку захисту, яку може легко визнати, громадськість ЛІНІЯ, яка включає інтегральну схему, може додатково мати ряд інших ознак, наприклад, барвник, флуоресцентний або фосфоресцентний матеріал, люмісцентннй матеріал і друковані індекси Органічні провідні полімери також можна застосовувати для живлення струмом чипа, хоча й у разі прямого контакту тепер усе ще залишається бажати дещо кращих механічних контактних властивостей цих полімерів Проста захисна ЛІНІЯ, яка складається з провідних полімерів, пропонується в європейській патентній заявці ЕР-А-0753623 Однак ЛІНІЯ ЦЬОГО, виду має лише провідні властивості Будь-які напівпроВІДНІ властивості відсутні, й тому неможливо наносити й зберігати код таким чином, як у провідній полімерній лінії, в яку введено інтегральну схему Захисну ЛІНІЮ, яка включає інтегральну схему ВІДПОВІДНО до даного винаходу, можна розміщувати, звичайним чином, наприклад, у результаті введення повністю або інтегрування в паперовій масі у ВІКНІ або закріплення на поверхні документа Якщо необхідний захист від дії ХІМІЧНИХ препаратів на провідні органічні полімери чипа можна наносити ХІМІЧНО стійкий, неелектропровідний захисний шар Полімерний чип сам по собі не повинен повністю вводитися в папір, як у випадку кремнієвого чипа в зазначеній вище німецькій патентній заявці Альтернативно полімерну інтегральну схему можна також розміщувати, на поверхні основи, застосовуючи звичайні мелодики для закріплення фольг, голограм, інших оптично активних елементів тощо Інтегральна схема може, також переважно сама формувати частину всіх видів оптично активних елементів, наприклад, фольг, накладок, голограм або кінеграм, які розміщуються на поверхні як додаткові захисні засоби Як уже описувалося вище в зв'язку з захисною ЛІНІЄЮ, ЗГІДНО З подальшим переважним варіантом можливо також формувати оптично активні елементи цього видутаким чином, щоб дві електрично розділені, провідні частини, таких елементів функціонували як безпосередньо, так і ємнісно для зчитування й електроживлення Провідні частини, можуть бути з металу, провідного полімеру або їх поєднання У цілях захисту інтегральна схема може включати запрограмований заздалегідь код, який наноситься перед введенням чипа в основу Інтегральна схема включає переважно код внутрішньої властивості основі, в яку вводиться схема На сучасному рівні' техніки полімерну інтегральну схему можна застосовувати лише в одному напряжу, тобто м можна записувати або програмувати один раз Переважним шляхом запам'ятовування коду в інтегральній схемі є застосування методик, які ґрунтуються на криптологм У цьому разі автентичний код зберігається в інтегральній схемі в зашифрованому вигляд , й декодування неможливе без знання секретного шифру Таким чином, навіть утому разі1, коли можна було б незаконно дістати незаписані чипи, секретний шифр утворює ефективну й фактично нездоланну перешкоду, яка виключає нанесення підробником інформації на безпечні документи й зчитування цієї інформації Захист можна поліпшити ще більшою мірою в результаті необов'язкового часткового програмування чипа після того, ж інтегральна схема стане частиною безпечного документа, що буде пояснено докладніше далі Форма полімерного чипа не є критичною Тепер розмір приблизно 1мм для прямокутної, форми представляє нижню межу розміру поверхні, якщо в інтегральній схемі необхідно зберігати помірну КІЛЬКІСТЬ бітів Прямокутна інтегральна схема розмірами 4х6мм тепер зберігає приблизно 48 бітів, тобто два біти на 1мм2 Співвідношення розмірів поверхні (тобто довжині й ширини) для полімерного чипа переважно не повинне перевищувати 10 1 внаслідок результуючої небажаної концентрації бітів на чипі при даних більших співвідношеннях Невеликі розміри інтегральної схеми забезпечують можливість надання чипу додаткових ознак, які звичайно застосовуються на даному рівні техніки Розміри таких додаткових ознак, як правило, більші в порівнянні з розмірами полімерної інтегральної схеми Таким чином, можна застосовувати без погіршення зовнішнього вигляду безпечного паперу навіть великі інтегральні схеми з ємністю пам'яті достатньо для зберігання великих об'ємів даних При розміщенні на безпечному папері поєднання чипа з іншою захисною міткою необхідно забезпечити виключення негативного впливу додаткової, захисної, ознаки цього виду на зчитування й живлення струмом чипа Основа, що включає полімерну інтегральну схему ВІДПОВІДНО до даного винаходу, застосовується як безпечний папір, наприклад, для банкнот, паспортів, посвідчень особи та Інших безпечних документів, наприклад, цінних паперів Удосконалювання недорогої інтегральної схеми цього виду забезпечує ряд нових можливостей запобігання підробки безпечних документів, починаючи з цілком нового типу електронних пристроїв (електронні штрихові коди) в безпечному папері Прикладами застосування інтегральної схеми як захисного пристрою в документі, яке буде описано, є різні можливості для банкноти, але зіставні можливості існують подібним чином для інших типів безпечних документів, наприклад, паспортів, посвідчень особи тощо Перша можливість стосується використання повністю запрограмованої заздалегідь інтегральної схеми в основі, виготовленій з паперу Така інтегральна схема містить один або кілька кодів, якщо бажано, в шифрованій формі стосовно банк 57835 ноти Ця Інформація може включати вартість, країну, місце й/або час виготовлення, номер тощо Для конкретної вартості банкноти інформація на кожному чипі є по суті ідентичного, тобто включає вартість, країну й звичайно виготовлювача паперу й/або друкаря, й частково різною, тобто включає час виготовлення, виробничі номери й ІНОДІ виготовлювача папері й/або друкаря Більш специфічний-захист досягається з використанням чипа, який частково програмується заздалегідь унікальним кодом (перший код) і додатковим другим кодом Цей другий код є шифрованим перекладом першого коду Шифрування з дістається з застосуванням першого шифру У рази перевірки зчитується другий код і зашифрована співвідношення з першим кодом перевіряється з використанням другого шифру Другий код може бути нанесений на чип перед розміщенням чипа в основі або після цього Система шифрування цього виду описується, наприклад, міжнародному патентному документі WO-A97/24699 8 У цій ВІДОМІЙ системії внутрішня властивість об'єкта кодується й шифрується Для банкнот поверхневі властивості наносяться в спеціальному МІСЦІ, кодуються, шифруються і зберігаються у друкованому вигляді на банкноті У разі перевірки друкована комбінація й поверхнева властивість порівнюються одна з одною з використанням другого шифру Багато які ІНШІ властивості, а також властивості, довільно розподілені в основі, застосовуються на даному рівні техніки для захисту безпечних документів (див між іншим патентні документи WOА-91/19614 (напрямок волокон), GB-A230407 (відбивні пластівці), US-A-4218764 (магнітні частинки або волокна) й WO-A-87/01845 (провідні волокна) У усіх цих випадках для перевірки використовуються ДОВІЛЬНІ й, отже, унікальні властивості документа До цього часу не, було жодного ВІДПОВІДНОГО чипа, придатного до використання в паперових основах для зберігання зашифрованого коду, й, отже, кодована властивість завжди зберігалася іншим чином, наприклад, поза самим документом, або друкувалася в документі або на ньому або запитувалася магнітна в ньому Полімерний чип, який застосовується в основі ВІДПОВІДНО ДО даного винаходу, забезпечує технічно можливість використання й зберігання цих захисних ознак у документі перевірці банкноти конкретний параметр вимірюється вздовж заданої, траєкторії або знімається зображення всієї банкноти, але оцінка здійснюється з використанням лише тих даних, які знаходяться за закодованими заздалегідь координатами Результат цього вимірювання порівнюється з кодом, який зберігається й подібним чином стосується тієї самої властивості в тому самому місцеположенні На основі цього порівняння, яка необов'язково може шифруватися, генерується сигнал відхилення або прийняття Основа з полімерною інтегральною схемою ВІДПОВІДНО до даного винаходу може включати, крім того, звичайні захисні ознаки, наприклад, водяні знаки, захисні лінії, оптично активні елементи й спеціальні ХІМІЧНІ препарати, мікровідбитки тощо, причому для визначення цих ознак використовуються стандартні методики Даний винахід стосується також захисної лінії або оптично активного елемента, який включає інтегральну схему, виготовлену з напівпровідного органічного полімеру Даний винахід ілюструє наведений далі приклад У даному разі як приклад використовуються специфічні флуоресцентні властивості в конкретній частині документа Багато які банкноти оснащуються певною КІЛЬКІСТЮ високофлуоресцентних волокон, які випромінюють світло різних кольорів Ці волокна довільно розподіляються по документу Локальну флюоресценцію різних типів волокон у заданому місцеположенні можна кодувати й зберігати в цифровому вигляді в чипі необов'язково в зашифрованій формі під час виготовлення документа, тобто на стаді і виготовлення паперу або на стаді і друкування документа У разі перевірки контрольована ділянка знову зчитується з використанням координат і орієнтації, що зберігаються в чипі, й результати порівнюються один з одним при подальшому відхиленні або прийнятті Зазначені координати й орієнтація, як правило, відрізнятимуться для кожної окремої банкноти, завдяки чому перевірка є цілком унікальною для зазначеного документа, бо для цього документа є унікальними довільна властивість і координати Таким чином, чип кожної окремої банкноти містить унікальний код, який при його наявності представляє специфічний відбиток конкретної частини контрольованої банкноти Код внутрішньої властивості може зберігатися чи то в шифрованому, чи то в нешифрованому вигляді Придатними можуть бути флуоресцентні властивості флуоресцентних волокон, довільно розподілених на заданій ДІЛЯНЦІ банкноти Однак можливе застосування також будь-якої іншої властивості, яка може бути виміряна й довільно розподілена в папері або на ньому Умовою є те, що, застосовувана властивість повинна бути стабільною протягом усього строку служби документа, що означає, що в принципі є непридатною будь-яка властивість, яка значною мірою залежить від наслідків використання, наприклад, від забруднення, згинання тощо Координати відповідної частини банкноти, де визначається довільна властивість, і, якщо необхідно, орієнтацій, в якій слід перевіряти поверхню, можна також зберігати в чипі Таким чином, при Як уже зазначалося вище, застосування основи ВІДПОВІДНО до даного винаходу не обмежується банкнотами Для інших застосувань, наприклад, для паспортів і документів, що засвідчують особу, частина біометричної властивості законного власника може бути використана для генерування цифрового коду, який потім зберігається в інтегральній схемі документа Одним таким прикладом могла б бути кодована частина перетвореної в цифрову форму фотографії законного власника, причому частина, що повинна бути перетворена в цифрову форму, визначається кодованими параметрами, які є унікальними для кожного документа Для наведеного вище прикладу перевірка документа вимагає коду фотографи, що зберігається, й коду, фактично зчитуваного, для порівняння їх 57835 Можна використовувати також ІНШІ біометричні параметри, наприклад, відбитки пальців або їх частини, які в цьому разі зберігаються в кодовані формі в полімерному чипі І в даному разі необхідна стабільність кодованої ознаки, що зберігається Для подальшої ілюстрації даного винаходу застосовуються посилання на фігури, які додаються, причому на фіг 1 схематично показано горизонтальну проекції} варіанта банкноти ВІДПОВІДНО ДО даного винаходу, на фіг 2 наведено поперечний переріз банкноти, представленої на фіг 1, по лінії 1-1, на фіг 3 схематично показано горизонтальну проекцію іншого варіанта банкноти ВІДПОВІДНО ДО даного винаходу, на фіг 4 в збільшеному вигляді наведено оптично активний елемент, який застосовується в банкноті ВІДПОВІДНО до фіг З, на фіг 5 представлено поперечний переріз оптично активного елемента, показаного на фіг 4, на фіг 6 наведено поперечний переріз ще одного варіанта банкноти ВІДПОВІДНО ДО даного винаходу, на фіг 7 представлено ще один варіант захисної лінії з полімерним чипом, на фіг 8 показано інший варіант оптично активного елемента з полімерним чипом, на фіг 9 наведено поєднання захисної лінії й оптично активного елемента, й на фіг 10 у поперечному перерізі представлено ще один варіант захисної лінії ВІДПОВІДНО ДО даного винаходу Слід зазначити, що на фігурах, які необхідно обговорити далі, ідентичні компоненти, позначаються ідентичними позиціями На фіг 1 показано банкноту 1, виготовлену з паперу Ця банкнотаї включає захисну ЛІНІЮ 2, яка містить чип 3, виготовлений з напівпровідного органічного полімеру, й провідні, наприклад, металізовані деталі 4 Крім того, банкнота 1 включає другий чип 3', виготовлений подібним чином з напівпровідного органічного полімеру Як можна побачити в поперечному перерізі ВІДПОВІДНО ДО фіг 2, захисна ЛІНІЯ 2 розміщується на папері 5, тоді як другий полімерний чип 3' введений у паперову масу 5 Введений чип 3' контактує з провідником або котушкою таким чином, щоб забезпечувалися необхідне електроживлення й зчитування На фіг 3 наведено інший варіант банкноти 1, в якому захисну ЛІНІЮ 2, що знову таки містить полімерний чип і провідні деталі 4, введено в паперову масу Ділянки провідних деталей 4 доступні через вікна 6, щоб забезпечувався прямий електричний контакт, якщо це є бажаним Банкнота 1, представлена на фіг 3, включає також другий чип 3', який у цьому разі розміщується під оптично активним елементом 7 Оптично активний елемент 7 включає провідні деталі 8, розділені смужкою 9, яка є 10 ізолюючою, тобто непровідною Чип 3' можна зчитувати й живити енергією через провідні деталі 8 чи то безпосередньо, чи то на відстані через ємнісний зв'язок Провідна деталь може бути покрита ХІМІЧНО інертним шаром, якщо зчитування здійснюється ємнісне Якщо необхідний прямий контакт, частина провідника й уся деталь 9 можуть бути покриті таким чаном, щоб захищались інтегральна схема й провідник (непровідним матеріалом), тоді як ІНШІ частини провідника все ще є доступними для прямого контактування На фіг 4 представлено в збільшеному вигляді оптичний елемент 7 з чипом 3', тоді як на фіг 5 показано поперечний переріз оптичного елемента 7 цього виду На фіг 6 показано ще один варіант захисної лінії 2 з чипом 3', виготовленим з напівпровідного органічного полімеру, й провідними деталями 4, причому цю захисну ЛІНІЮ нанесено на папір 5 У цьому варіанті полімерний чип і ділянки провідних деталей 4 захисної лінії 2 захищені за допомогою шару 10 ХІМІЧНО стійкого, неелектропровідного матеріалу Захисний шар 10 може покривати всю ЛІНІЮ, якщо застосовується ємнісний зв'язок На фіг 7 наведено ще один варіант захисної лінії ВІДПОВІДНО до даного винаходу, в якому чип З не утворює частину самої захисної лінії, а розміщується біля неї Провідні деталі 4 захисної лінії 2 електричне ізольовані одна від одної за допомогою ІЗОЛЯЦІЙНОГО блока 11 Чип 3 зв'язується з ВІДПОВІДНИМИ провідними деталями 4 захисної лінії через електричні провідники 12 Варіант оптично активного елемента такого самого типу представлено на фіг 8 Електричні 1 провідники 12 забезпечують електричний контакт між провідними деталями 8 оптично активного елемента й полімерним чипом З' На фіг 9 показано поєднання захисної лінії 2 з оптично активним елементом 7, причому металеві деталі 4 захисної лінії 2 електричне контактують з металевими деталями 8 оптично активного елемента 7 Чип 3', виготовлений з напівпровідного органічного матеріалу, розміщується під оптично активнім елементом 7 На фіг 10 наведено ще один варіант захисної лінії ВІДПОВІДНО до даного винаходу У цьому варіанті захисна ЛІНІЯ складається з чипа 3 й провідних деталей ІЗ, які виготовляються з провідного полімеру Ця захисна ЛІНІЯ розміщується на папері а Полімерний чип 3 захищений шаром 10 ХІМІЧНО СТІЙКОГО матеріалу, який покриває також (ділянками) провіяний полімер 13 Щоб забезпечити дуже добрий рівень електроживлення й зчитування біля шару 10 ізолюючого матеріалу розміщуються металеві блоки 14, які електрично зв'язуються з деталями 13 з провідного органічного полімеру У разі системи з ємнісним зв'язком на металеві деталі 14 і ХІМІЧНО стійкий шар 10 може бути нанесений додатковий захисний шар 57835 11 12 Фіг. I гіг. 5 12 *r. 2 I ГГ. іг. г її и Sir. 9 Фіг. 4 13 U Фіг. 5 Комп'ютерна верстка Т Чепелсва и ю з ) f 1 3 Фіг. Ш Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
