Випромінювач змінної яскравості на основі сполучених інтегруючих сфер

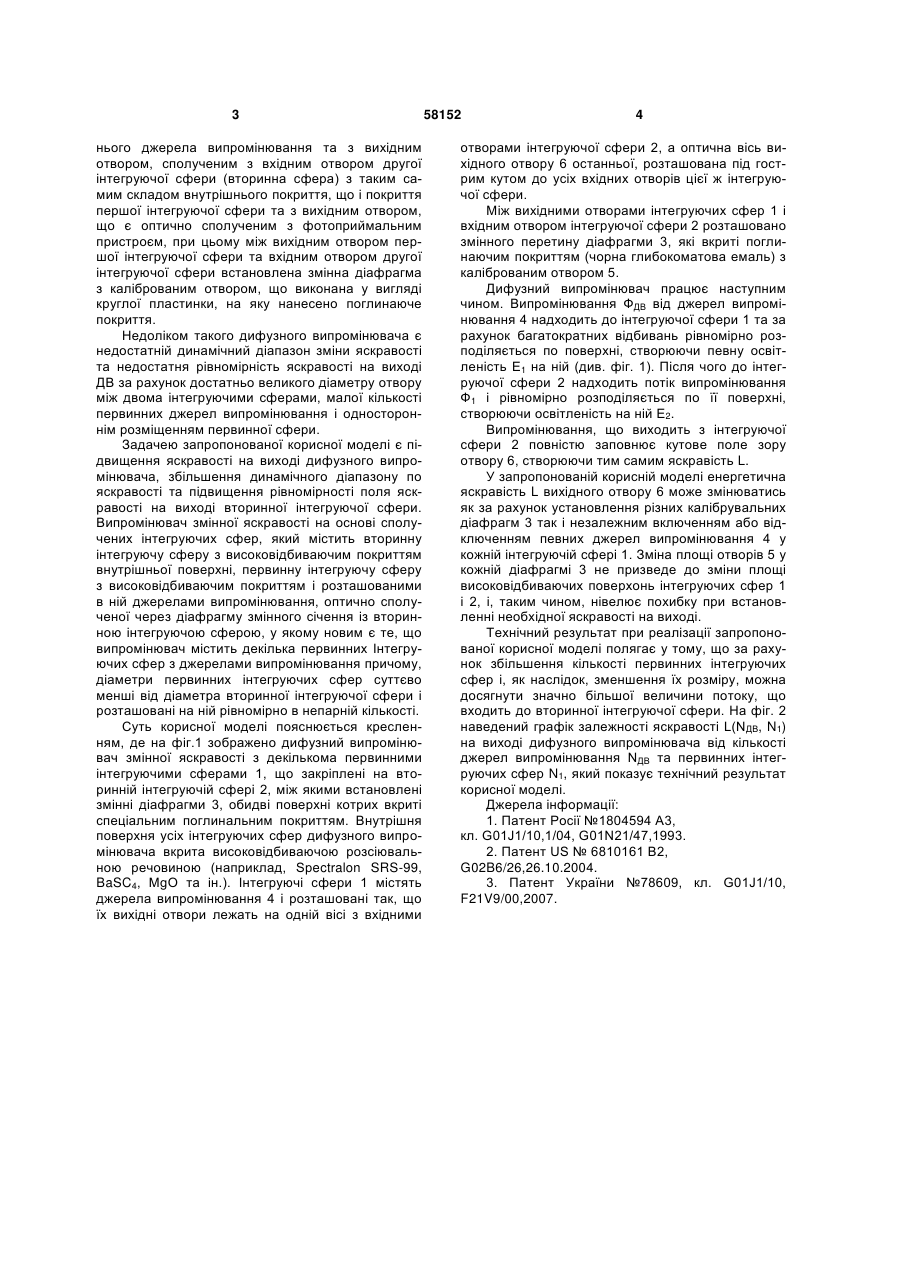

Випромінювач змінної яскравості на основі сполучених інтегруючих сфер, який містить вторинну інтегруючу сферу з високовідбивним пок 3 нього джерела випромінювання та з вихідним отвором, сполученим з вхідним отвором другої інтегруючої сфери (вторинна сфера) з таким самим складом внутрішнього покриття, що і покриття першої інтегруючої сфери та з вихідним отвором, що є оптично сполученим з фотоприймальним пристроєм, при цьому між вихідним отвором першої інтегруючої сфери та вхідним отвором другої інтегруючої сфери встановлена змінна діафрагма з каліброваним отвором, що виконана у вигляді круглої пластинки, на яку нанесено поглинаюче покриття. Недоліком такого дифузного випромінювача є недостатній динамічний діапазон зміни яскравості та недостатня рівномірність яскравості на виході ДВ за рахунок достатньо великого діаметру отвору між двома інтегруючими сферами, малої кількості первинних джерел випромінювання і одностороннім розміщенням первинної сфери. Задачею запропонованої корисної моделі є підвищення яскравості на виході дифузного випромінювача, збільшення динамічного діапазону по яскравості та підвищення рівномірності поля яскравості на виході вторинної інтегруючої сфери. Випромінювач змінної яскравості на основі сполучених інтегруючих сфер, який містить вторинну інтегруючу сферу з високовідбиваючим покриттям внутрішньої поверхні, первинну інтегруючу сферу з високовідбиваючим покриттям і розташованими в ній джерелами випромінювання, оптично сполученої через діафрагму змінного січення із вторинною інтегруючою сферою, у якому новим є те, що випромінювач містить декілька первинних Інтегруючих сфер з джерелами випромінювання причому, діаметри первинних інтегруючих сфер суттєво менші від діаметра вторинної інтегруючої сфери і розташовані на ній рівномірно в непарній кількості. Суть корисної моделі пояснюється кресленням, де на фіг.1 зображено дифузний випромінювач змінної яскравості з декількома первинними інтегруючими сферами 1, що закріплені на вторинній інтегруючій сфері 2, між якими встановлені змінні діафрагми 3, обидві поверхні котрих вкриті спеціальним поглинальним покриттям. Внутрішня поверхня усіх інтегруючих сфер дифузного випромінювача вкрита високовідбиваючою розсіювальною речовиною (наприклад, Spectralon SRS-99, BaSC4, MgO та ін.). Інтегруючі сфери 1 містять джерела випромінювання 4 і розташовані так, що їх вихідні отвори лежать на одній вісі з вхідними 58152 4 отворами інтегруючої сфери 2, а оптична вісь вихідного отвору 6 останньої, розташована під гострим кутом до усіх вхідних отворів цієї ж інтегруючої сфери. Між вихідними отворами інтегруючих сфер 1 і вхідним отвором інтегруючої сфери 2 розташовано змінного перетину діафрагми 3, які вкриті поглинаючим покриттям (чорна глибокоматова емаль) з каліброваним отвором 5. Дифузний випромінювач працює наступним чином. Випромінювання ФДВ від джерел випромінювання 4 надходить до інтегруючої сфери 1 та за рахунок багатократних відбивань рівномірно розподіляється по поверхні, створюючи певну освітленість Е1 на ній (див. фіг. 1). Після чого до інтегруючої сфери 2 надходить потік випромінювання Ф1 і рівномірно розподіляється по її поверхні, створюючи освітленість на ній Е2. Випромінювання, що виходить з інтегруючої сфери 2 повністю заповнює кутове поле зору отвору 6, створюючи тим самим яскравість L. У запропонованій корисній моделі енергетична яскравість L вихідного отвору 6 може змінюватись як за рахунок установлення різних калібрувальних діафрагм 3 так і незалежним включенням або відключенням певних джерел випромінювання 4 у кожній інтегруючій сфері 1. Зміна площі отворів 5 у кожній діафрагмі 3 не призведе до зміни площі високовідбиваючих поверхонь інтегруючих сфер 1 і 2, і, таким чином, нівелює похибку при встановленні необхідної яскравості на виході. Технічний результат при реалізації запропонованої корисної моделі полягає у тому, що за рахунок збільшення кількості первинних інтегруючих сфер і, як наслідок, зменшення їх розміру, можна досягнути значно більшої величини потоку, що входить до вторинної інтегруючої сфери. На фіг. 2 наведений графік залежності яскравості L(NДВ, N1) на виході дифузного випромінювача від кількості джерел випромінювання NДВ та первинних інтегруючих сфер N1, який показує технічний результат корисної моделі. Джерела інформації: 1. Патент Росії №1804594 A3, кл. G01J1/10,1/04, G01N21/47,1993. 2. Патент US № 6810161 В2, G02B6/26,26.10.2004. 3. Патент України №78609, кл. G01J1/10, F21V9/00,2007. 5 Комп’ютерна верстка Л.Литвиненко 58152 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
