Пристрій для розточування сфер
Формула / Реферат
Пристрій для розточування сфер, що містить хвостовик, супорт, різець у вигляді оправки з різальною пластиною, різцетримач, палець, кронштейн, механізм повороту різця з регулювальними і кріпильними елементами, який відрізняється тим, що на вільному кінці хвостовика виконана шийка з кільцевими сферичними канавками і отвором, який виконаний з можливістю взаємодії з пальцем, а кільцеві сферичні канавки виконані з можливістю взаємодії з встановленими кульками, які з протилежної сторони виконані з можливістю взаємодії з кільцевими сферичними канавками у різцетримачі, на вільному кінці якого виконана кришка, причому ширина і глибина кільцевих сферичних канавок є меншою від радіуса кульок, а вільний кінець поворотного пальця виконано у вигляді сфери, діаметр якої рівний діаметру сферичної заглибини, виконаної на різцетримачі і кришці, яка разом з різцетримачем утворює гніздо для поворотного пальця, який протилежним кінцем угвинчений в тягу, на якій посередині довжини виконані лиски під ключ, тяга жорстко з'єднана з кронштейном.
Текст

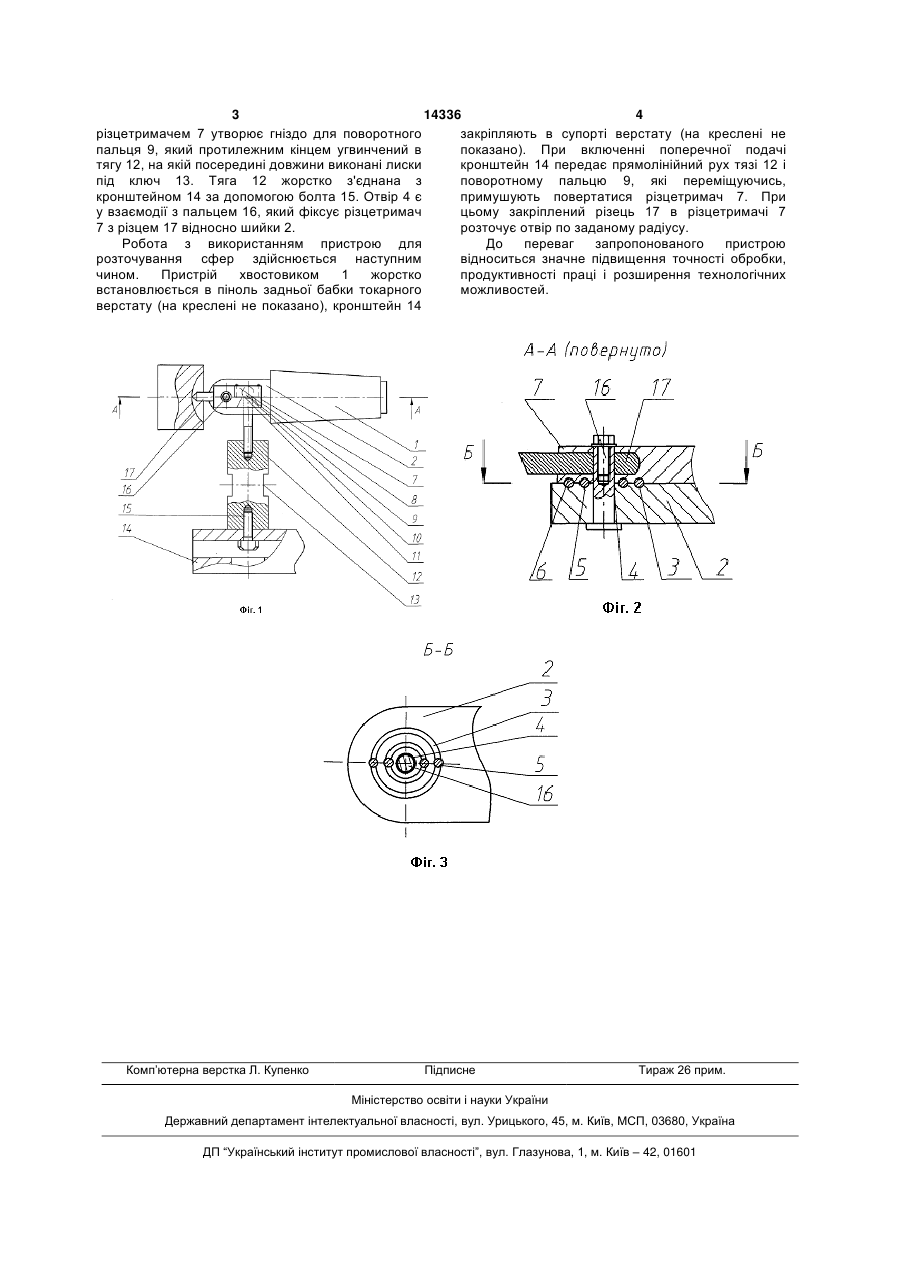

Пристрій для розточування сфер, що містить хвостовик, супорт, різець у вигляді оправки з різальною пластиною, різцетримач, палець, кронштейн, механізм повороту різця з регулювальними і кріпильними елементами, який відрізняється тим, що на вільному кінці хвостовика виконана шийка з кільцевими сферичними канавками і отвором, який виконаний 3 14336 4 різцетримачем 7 утворює гніздо для поворотного закріпляють в супорті верстату (на креслені не пальця 9, який протилежним кінцем угвинчений в показано). При включенні поперечної подачі тягу 12, на якій посередині довжини виконані лиски кронштейн 14 передає прямолінійний рух тязі 12 і під ключ 13. Тяга 12 жорстко з'єднана з поворотному пальцю 9, які переміщуючись, кронштейном 14 за допомогою болта 15. Отвір 4 є примушують повертатися різцетримач 7. При у взаємодії з пальцем 16, який фіксує різцетримач цьому закріплений різець 17 в різцетримачі 7 7 з різцем 17 відносно шийки 2. розточує отвір по заданому радіусу. Робота з використанням пристрою для До переваг запропонованого пристрою розточування сфер здійснюється наступним відноситься значне підвищення точності обробки, чином. Пристрій хвостовиком 1 жорстко продуктивності праці і розширення технологічних встановлюється в піноль задньої бабки токарного можливостей. верстату (на креслені не показано), кронштейн 14 Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for boring of spheres
Автори англійськоюLevkovych Mykhailo Henadiiovych
Назва патенту російськоюУстройство для растачивания сфер
Автори російськоюЛевкович Михаил Геннадиевич
МПК / Мітки
МПК: B23B 5/00
Мітки: сфер, пристрій, розточування
