Пристрій для очистки та змазування каната

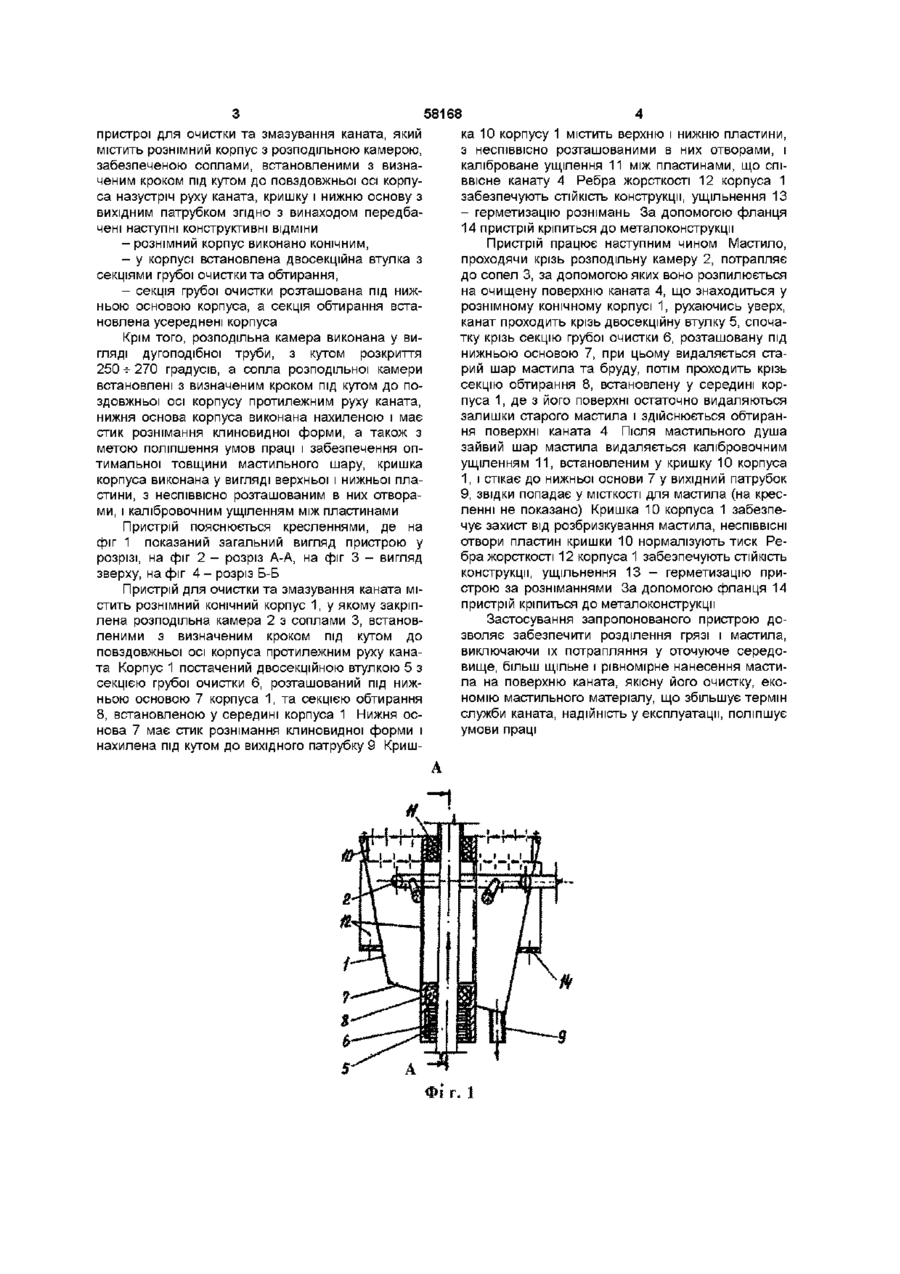

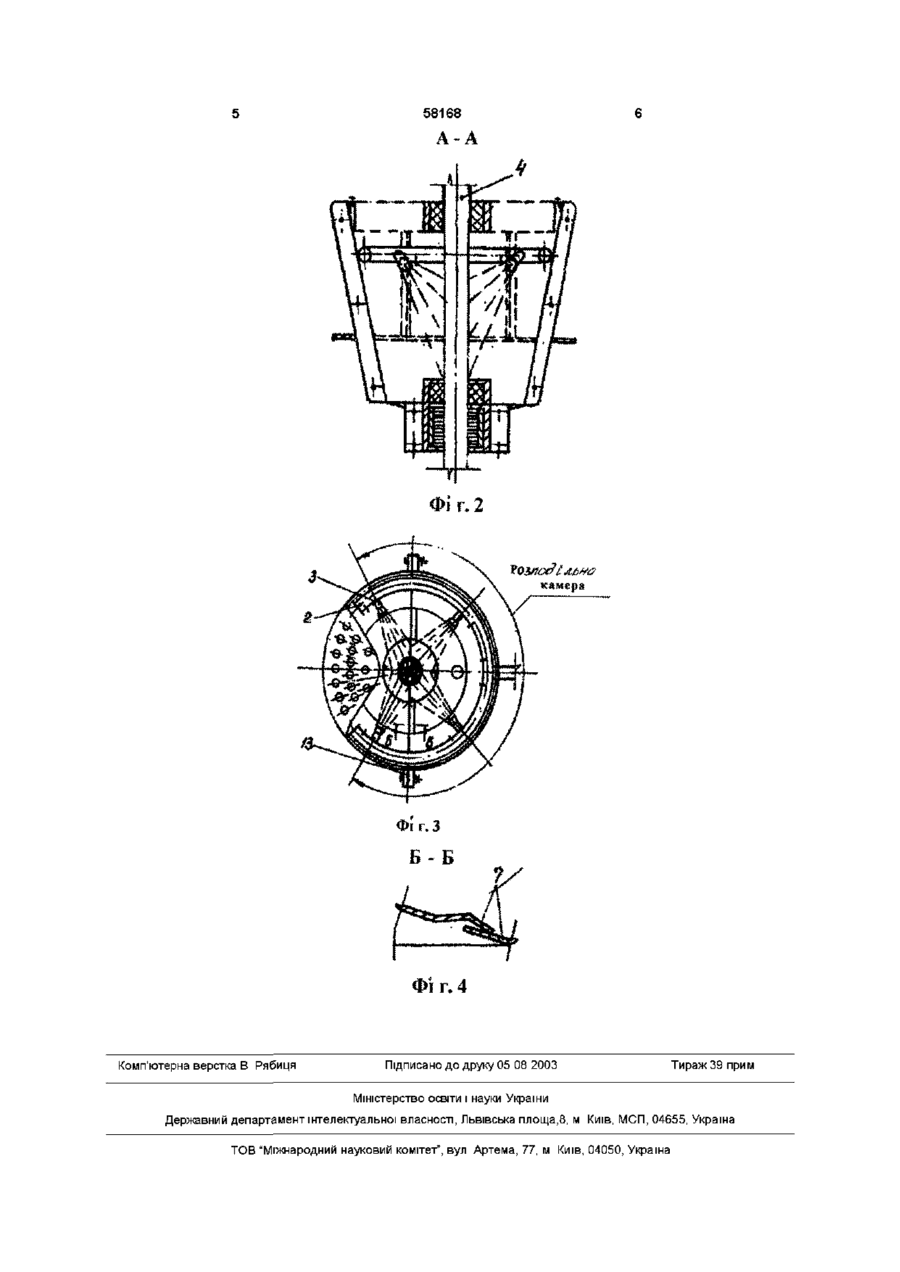

1 Пристрій для очистки та змазування каната, що містить рознімний корпус з розподільною камерою, забезпечений соплами, які встановлені під кутом до повздовжньої осі корпусу назустріч руху каната, кришку, нижню основу з вихідним патрубком, який відрізняється тим, що рознімний корпус має конічну форму і забезпечений двосекційною втулкою з секцією грубої очистки, що розташована Пристрій для очистки та змазування каната відноситься до підйомних пристроїв гірничодобувної промисловості, а саме до пристроїв для очистки та змазування канатів Відомий пристрій для очистки та змазування каната містить рознімний корпус, змонтований у рознімній обоймі, яка складається з верхньої нижньої основи, а також гнучких стержнів, виконаних порожнистими, з отворами у МІСЦІ контакту стержнів з канатом (А С № 787328, В 66 В 7/12, опубліковано 15 12 80, бюл №46) У даному пристрої неможливо рівномірно нанести змазуючий шар на усю поверхню каната через локальне і близьке контактне розташування гнучких стержнів до поверхні канату Не передбачено конструктивний розподіл бруду та мастила, конструкція достатньо складна Найбільш близьким за технічною суттю і результатом, що досягається, є пристрій для очистки та змазування каната, який містить рознімний корпус, що утворює розподільну камеру, яка має сопла Сопла встановлені під кутом до поздовжньої осі корпуса Ознаками прототипу, які співпадають з ознаками винаходу, що заявляється, є рознімний корпус, розподільна камера, що забезпечена соп під нижньою основою корпусу, та секцією обтирання, встановленою у середині корпусу 2 Пристрій за п 1, який відрізняється тим, що розподільна камера виконана у вигляді дугоподібної труби з кутом розкриття 250-270 градусів 3 Пристрій за п 1, який відрізняється тим, що сопла розподільної камери встановлені з визначеним кроком під кутом до повздовжньої осі корпусу, назустріч руху каната 4 Пристрій за п 1, який відрізняється тим, що нижня основа корпусу виконана нахиленою і має стик рознімання клиновидної форми 5 Пристрій за п 1, який відрізняється тим, що з метою поліпшення умов праці і забезпечення оптимальної товщини мастильного шару, кришка корпусу виконана з верхньої і нижньої пластин, з неспіввісно розташованими в них отворами, і калібровочним ущільненням між пластинами лами, встановленими під кутом до повздовжньої осі корпуса (А С 569520, В 66 В 7/12, опубліковано 25 08 77, бюл №31) До недоліків даного пристрою відносяться складність конструкції, нерівномірне нанесення мастила на поверхню каната, неякісна його очистка внаслідок близького розташування сопел до поверхні каната, і відсутність конструктивного розподілу бруду і мастила, нетривалий термін служби каната, недостатня експлуатаційна безпека процесу змазування В основу винаходу поставлене завдання вдосконалення пристрою для очистки та змазування каната, у якому виконання рознімного корпусу конічної форми, з двосекційною втулкою, що має секцію грубої очистки, розташованою під нижньою основою корпуса і секцію обтирання, яка встановлена у середині корпуса, а також розподільної камери у вигляді дугоподібної труби з кутом розкриття 250 -ь 270 градусів забезпечує більш рівномірне, щільне нанесення мастила на поверхню каната та якісну його очистку, що дозволяє збільшити термін служби каната, підвищити експлуатаційну безпеку і поліпшити умови праці Поставлене завдання вирішується тим, що у 00 (О 00 ю 58168 ка 10 корпусу 1 містить верхню і нижню пластини, з неспіввісно розташованими в них отворами, і каліброване ущілення 11 між пластинами, що співвісне канату 4 Ребра жорсткості 12 корпуса 1 забезпечують СТІЙКІСТЬ конструкції, ущільнення 13 - герметизацію рознімань За допомогою фланця 14 пристрій кріпиться до металоконструкції Пристрій працює наступним чином Мастило, проходячи крізь розподільну камеру 2, потрапляє до сопел 3, за допомогою яких воно розпилюється на очищену поверхню каната 4, що знаходиться у рознімному конічному корпусі 1, рухаючись уверх, канат проходить крізь двосекційну втулку 5, спочатку крізь секцію грубої очистки 6, розташовану під нижньою основою 7, при цьому видаляється старий шар мастила та бруду, потім проходить крізь секцію обтирання 8, встановлену у середині корпуса 1, де з його поверхні остаточно видаляються залишки старого мастила і здійснюється обтирання поверхні каната 4 Після мастильного душа зайвий шар мастила видаляється калібровочним ущіленням 11, встановленим у кришку 10 корпуса 1, і стікає до нижньої основи 7 у вихідний патрубок 9, звідки попадає у МІСТКОСТІ ДЛЯ мастила (на кресленні не показано) Кришка 10 корпуса 1 забезпечує захист від розбризкування мастила, неспіввісні отвори пластин кришки 10 нормалізують тиск Ребра жорсткості 12 корпуса 1 забезпечують СТІЙКІСТЬ конструкції, ущільнення 13 - герметизацію пристрою за розніманнями За допомогою фланця 14 пристрій кріпиться до металоконструкції пристрої для очистки та змазування каната, який містить рознімний корпус з розподільною камерою, забезпеченою соплами, встановленими з визначеним кроком під кутом до повздовжньої осі корпуса назустріч руху каната, кришку і нижню основу з вихідним патрубком згідно з винаходом передбачені наступні конструктивні ВІДМІНИ - рознімний корпус виконано конічним, - у корпусі встановлена двосекційна втулка з секціями грубої очистки та обтирання, - секція грубої очистки розташована під нижньою основою корпуса, а секція обтирання встановлена усереднені корпуса Крім того, розподільна камера виконана у вигляді дугоподібної труби, з кутом розкриття 250 -ь 270 градусів, а сопла розподільної камери встановлені з визначеним кроком під кутом до поздовжньої осі корпусу протилежним руху каната, нижня основа корпуса виконана нахиленою і має стик рознімання клиновидної форми, а також з метою поліпшення умов праці і забезпечення оптимальної товщини мастильного шару, кришка корпуса виконана у вигляді верхньої і нижньої пластини, з неспіввісно розташованим в них отворами, і калібровочним ущіленням між пластинами Пристрій пояснюється кресленнями, де на фіг 1 показаний загальний вигляд пристрою у розрізі, на фіг 2 - розріз А-А, на фіг 3 - вигляд зверху, на фіг 4 - розріз Б-Б Пристрій для очистки та змазування каната містить рознімний конічний корпус 1, у якому закріплена розподільна камера 2 з соплами 3, встановленими з визначеним кроком під кутом до повздовжньої осі корпуса протилежним руху каната Корпус 1 постачений двосекційною втулкою 5 з секцією грубої очистки 6, розташований під нижньою основою 7 корпуса 1, та секцією обтирання 8, встановленою у середині корпуса 1 Нижня основа 7 має стик рознімання клиновидної форми і нахилена під кутом до вихідного патрубку 9 Криш Застосування запропонованого пристрою дозволяє забезпечити розділення грязі і мастила, виключаючи їх потрапляння у оточуюче середовище, більш щільне і рівномірне нанесення мастила на поверхню каната, якісну його очистку, економію мастильного матеріалу, що збільшує термін служби каната, надійність у експлуатації, поліпшує умови праці А Фі г. 1 58168 A - Л П. ГЛ. Фі г, 2 ФІ г. 4 Комп'ютерна верстка В Рябиця Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
