Тупа хрестовина з рухомим сердечником

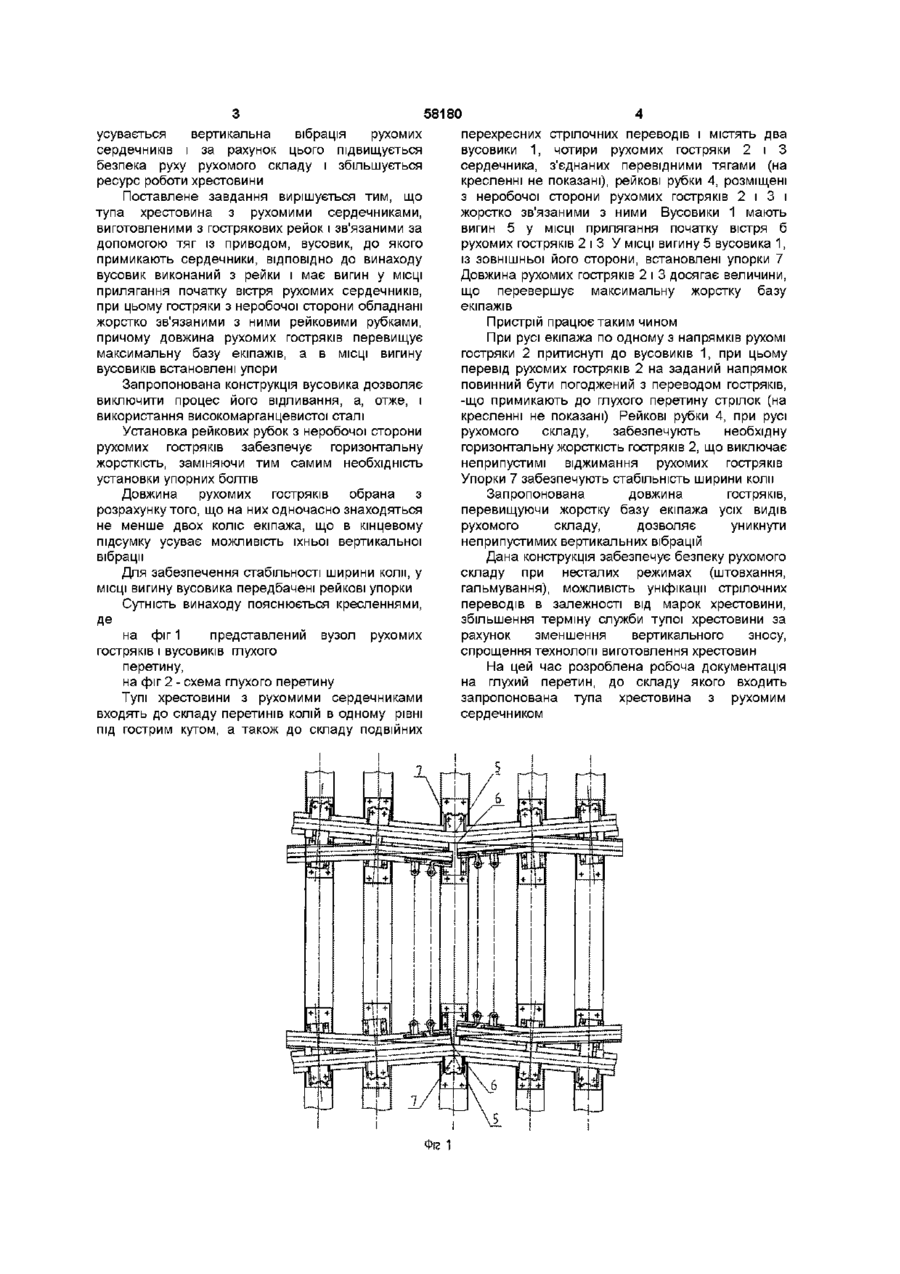

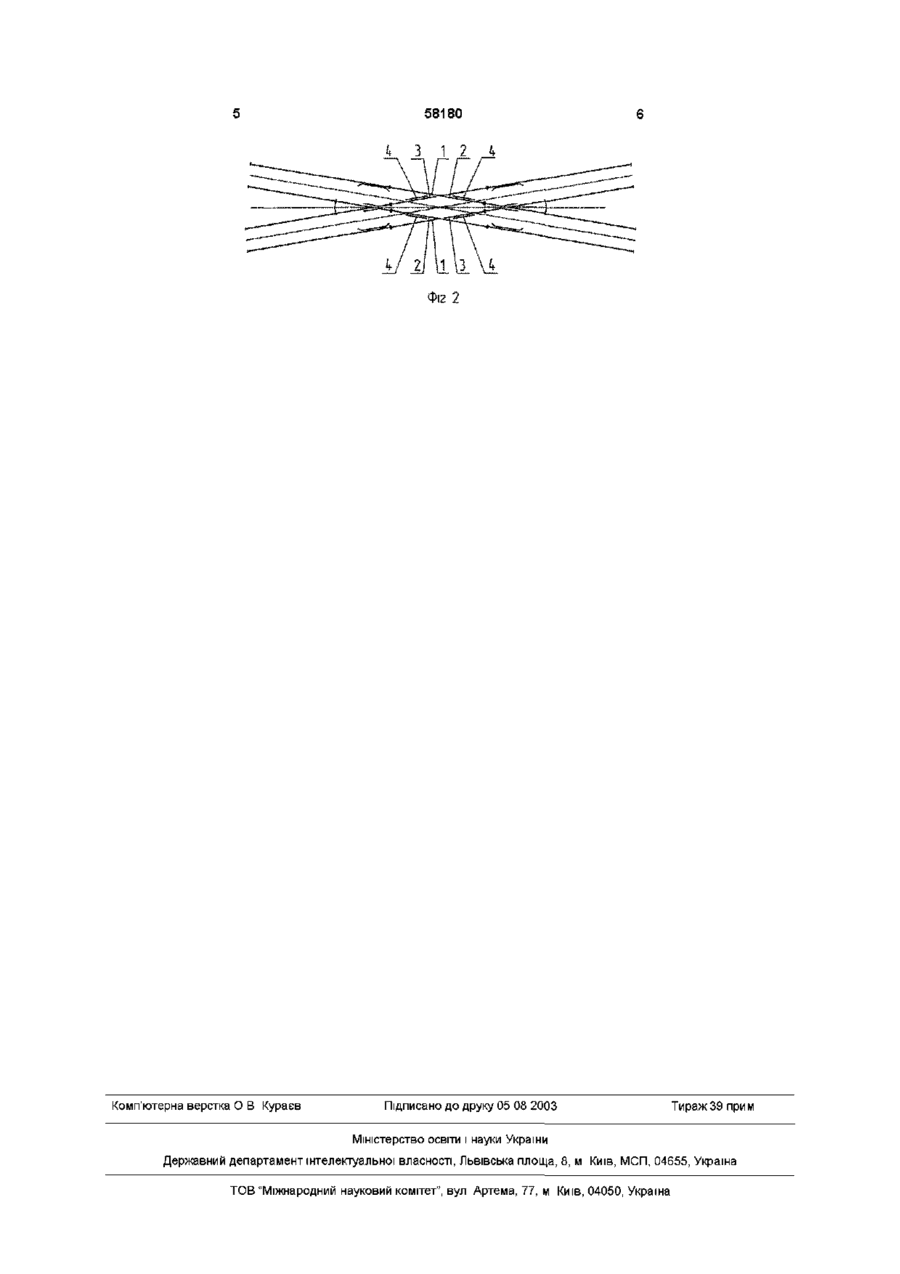

1 Тупа хрестовина з рухомим сердечником, який виготовлений з гострякових рейок, зв'язаних КОЛІЙ ВІДОМІ тупі хрестовини, що можуть бути суцільнолитими, збірними з литими сердечниками і збірно-рейковими Тупа хрестовина має два сердечники, вусовик і контррейку, що складає з нею єдину конструкцію Для зменшення впливу "мертвої зони", контррейки в середній частині підвищені над поверхнею катання до 45 мм Вістря сердечників мають несиметричний поперечний профіль, тому що викружка грані збоку вусовика, що виконує для протилежної хрестовини роль контррейки, обкреслена меншим радіусом (Каменський В Б , Горбов Л Д Довідник колійного майстра і бригадира коли - М Транспорт, 1986 С 187) У зв'язку з тим, що в хрестовині є „мертва зона" великої довжини, вона не забезпечує безпеки руху поїздів при несталих режимах (гальмування, штовхання вагонів) При русі з зазначеними режимами, не виключене влучення колеса в жолоб іншого напрямку чи укочування гребеня колеса на сердечник Крім того, застосування тупих хрестовин з нерухомими сердечниками обмежено марками 2/11, 1/9, 2/9 і крутіше Найбільш близьким по технічній сутності і резул ьтату, що д ося гається, (п рототи п) є конструкція тупої хрестовини з рухомими сердечниками Сердечники виготовляють з Однак рухомі сердечники мають малу довжину, що приводить до виникнення вертикальних вібрацій при проході рухомого складу, що несприятливо позначається на безпеці руху Крім того, тупа хрестовина включає вусовик фасонного перетину, що представляє собою єдину суцільнолиту конструкцію, виконану з високомарганцевистої сталі, технологія виготовлення якої сполучена з великими трудовитратами, зв'язаними з відливанням заготівки і и наступною обробкою В основу винаходу поставлено завдання удосконалення тупої хрестовини з рухомим сердечником, у якій за рахунок зміни конструкції вусовика і подовження рухомих сердечників спрощується технологія виготовлення хрестовини, о 00 00 ю 58180 усувається вертикальна вібрація рухомих сердечників і за рахунок цього підвищується безпека руху рухомого складу і збільшується ресурс роботи хрестовини Поставлене завдання вирішується тим, що тупа хрестовина з рухомими сердечниками, виготовленими з гострякових рейок і зв'язаними за допомогою тяг із приводом, вусовик, до якого примикають сердечники, ВІДПОВІДНО ДО винаходу вусовик виконаний з рейки і має вигин у МІСЦІ прилягання початку вістря рухомих сердечників, при цьому гостряки з неробочої сторони обладнані жорстко зв'язаними з ними рейковими рубками, причому довжина рухомих гостряків перевищує максимальну базу екіпажів, а в МІСЦІ вигину вусовиків встановлені упори Запропонована конструкція вусовика дозволяє виключити процес його відливання, а, отже, і використання високомарганцевистої сталі Установка рейкових рубок з неробочої сторони рухомих гостряків забезпечує горизонтальну жорсткість, заміняючи тим самим необхідність установки упорних болтів Довжина рухомих гостряків обрана з розрахунку того, що на них одночасно знаходяться не менше двох коліс екіпажа, що в кінцевому підсумку усуває можливість їхньої вертикальної вібрації Для забезпечення стабільності ширини коли, у МІСЦІ вигину вусовика передбачені рейкові упорки Сутність винаходу пояснюється кресленнями, Де на фіг 1 представлений вузол рухомих гостряків і вусовиків глухого перетину, на фіг 2 - схема глухого перетину Тупі хрестовини з рухомими сердечниками входять до складу перетинів колій в одному рівні під гострим кутом, а також до складу подвійних .— перехресних стрілочних переводів і містять два вусовики 1, чотири рухомих гостряки 2 і З сердечника, з'єднаних перевідними тягами (на кресленні не показані), рейкові рубки 4, розміщені з неробочої сторони рухомих гостряків 2 і 3 і жорстко зв'язаними з ними Вусовики 1 мають вигин 5 у МІСЦІ прилягання початку вістря б рухомих гостряків 2 і З У МІСЦІ вигину 5 вусовика 1, із зовнішньої його сторони, встановлені упорки 7 Довжина рухомих гостряків 2 і 3 досягає величини, що перевершує максимальну жорстку базу екіпажів Пристрій працює таким чином При русі екіпажа по одному з напрямків рухомі гостряки 2 притиснуті до вусовиків 1, при цьому перевід рухомих гостряків 2 на заданий напрямок повинний бути погоджений з переводом гостряків, -що примикають до глухого перетину стрілок (на кресленні не показані) Рейкові рубки 4, при русі рухомого складу, забезпечують необхідну горизонтальну жорсткість гостряків 2, що виключає неприпустимі віджимання рухомих гостряків Упорки 7 забезпечують стабільність ширини коли Запропонована довжина гостряків, перевищуючи жорстку базу екіпажа усіх видів рухомого складу, дозволяє уникнути неприпустимих вертикальних вібрацій Дана конструкція забезпечує безпеку рухомого складу при несталих режимах (штовхання, гальмування), можливість уніфікації стрілочних переводів в залежності від марок хрестовини, збільшення терміну служби тупої хрестовини за рахунок зменшення вертикального зносу, спрощення технології виготовлення хрестовин На цей час розроблена робоча документація на глухий перетин, до складу якого входить запропонована тупа хрестовина з рухомим сердечником 7 j ——_ —— \ 4 ~ | - r* j JJfU Фіг 1 j 5 і j| / — j —— — Фіг 2 Комп'ютерна верстка О В Кураєв Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
