Вимикач таймерний електронний

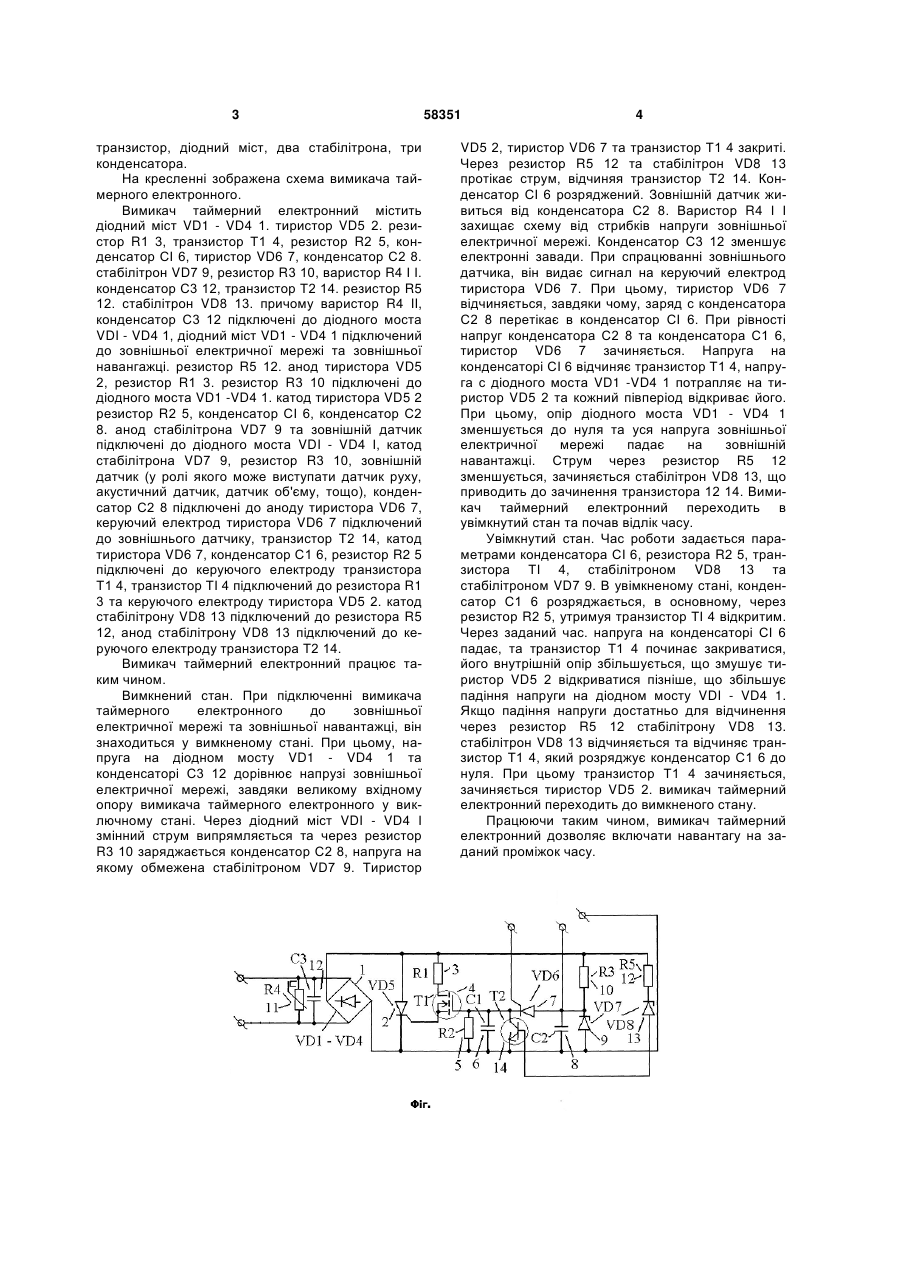

Вимикач таймерний електронний, що містить транзистор Т1, резистори Rl - R3, R5, який відрізняється тим, що містить діодний міст VD1 - VD4, тиристор VD5, конденсатор С1, тиристор VD6, 3 транзистор, діодний міст, два стабілітрона, три конденсатора. На кресленні зображена схема вимикача таймерного електронного. Вимикач таймерний електронний містить діодний міст VD1 - VD4 1. тиристор VD5 2. резистор R1 3, транзистор Т1 4, резистор R2 5, конденсатор СІ 6, тиристор VD6 7, конденсатор С2 8. стабілітрон VD7 9, резистор R3 10, варистор R4 І І. конденсатор С3 12, транзистор Т2 14. резистор R5 12. стабілітрон VD8 13. причому варистор R4 II, конденсатор С3 12 підключені до діодного моста VDI - VD4 1, діодний міст VD1 - VD4 1 підключений до зовнішньої електричної мережі та зовнішньої навангажці. резистор R5 12. анод тиристора VD5 2, резистор R1 3. резистор R3 10 підключені до діодного моста VD1 -VD4 1. катод тиристора VD5 2 резистор R2 5, конденсатор СІ 6, конденсатор С2 8. анод стабілітрона VD7 9 та зовнішній датчик підключені до діодного моста VDI - VD4 І, катод стабілітрона VD7 9, резистор R3 10, зовнішній датчик (у ролі якого може виступати датчик руху, акустичний датчик, датчик об'єму, тощо), конденсатор С2 8 підключені до аноду тиристора VD6 7, керуючий електрод тиристора VD6 7 підключений до зовнішнього датчику, транзистор Т2 14, катод тиристора VD6 7, конденсатор С1 6, резистор R2 5 підключені до керуючого електроду транзистора Т1 4, транзистор ТІ 4 підключений до резистора R1 3 та керуючого електроду тиристора VD5 2. катод стабілітрону VD8 13 підключений до резистора R5 12, анод стабілітрону VD8 13 підключений до керуючого електроду транзистора Т2 14. Вимикач таймерний електронний працює таким чином. Вимкнений стан. При підключенні вимикача таймерного електронного до зовнішньої електричної мережі та зовнішньої навантажці, він знаходиться у вимкненому стані. При цьому, напруга на діодном мосту VD1 - VD4 1 та конденсаторі С3 12 дорівнює напрузі зовнішньої електричної мережі, завдяки великому вхідному опору вимикача таймерного електронного у виключному стані. Через діодний міст VDI - VD4 І змінний струм випрямляється та через резистор R3 10 заряджається конденсатор С2 8, напруга на якому обмежена стабілітроном VD7 9. Тиристор 58351 4 VD5 2, тиристор VD6 7 та транзистор Т1 4 закриті. Через резистор R5 12 та стабілітрон VD8 13 протікає струм, відчиняя транзистор Т2 14. Конденсатор СІ 6 розряджений. Зовнішній датчик живиться від конденсатора С2 8. Варистор R4 І І захищає схему від стрибків напруги зовнішньої електричної мережі. Конденсатор С3 12 зменшує електронні завади. При спрацюванні зовнішнього датчика, він видає сигнал на керуючий електрод тиристора VD6 7. При цьому, тиристор VD6 7 відчиняється, завдяки чому, заряд с конденсатора С2 8 перетікає в конденсатор СІ 6. При рівності напруг конденсатора С2 8 та конденсатора С1 6, тиристор VD6 7 зачиняється. Напруга на конденсаторі СІ 6 відчиняє транзистор Т1 4, напруга с діодного моста VD1 -VD4 1 потрапляє на тиристор VD5 2 та кожний півперіод відкриває його. При цьому, опір діодного моста VD1 - VD4 1 зменшується до нуля та уся напруга зовнішньої електричної мережі падає на зовнішній навантажці. Струм через резистор R5 12 зменшується, зачиняється стабілітрон VD8 13, що приводить до зачинення транзистора 12 14. Вимикач таймерний електронний переходить в увімкнутий стан та почав відлік часу. Увімкнутий стан. Час роботи задається параметрами конденсатора СІ 6, резистора R2 5, транзистора ТІ 4, стабілітроном VD8 13 та стабілітроном VD7 9. В увімкненому стані, конденсатор С1 6 розряджається, в основному, через резистор R2 5, утримуя транзистор ТІ 4 відкритим. Через заданий час. напруга на конденсаторі СІ 6 падає, та транзистор Т1 4 починає закриватися, його внутрішній опір збільшується, що змушує тиристор VD5 2 відкриватися пізніше, що збільшує падіння напруги на діодном мосту VDI - VD4 1. Якщо падіння напруги достатньо для відчинення через резистор R5 12 стабілітрону VD8 13. стабілітрон VD8 13 відчиняється та відчиняє транзистор Т1 4, який розряджує конденсатор С1 6 до нуля. При цьому транзистор Т1 4 зачиняється, зачиняється тиристор VD5 2. вимикач таймерний електронний переходить до вимкненого стану. Працюючи таким чином, вимикач таймерний електронний дозволяє включати навантагу на заданий проміжок часу. 5 Комп’ютерна верстка Д. Шеверун 58351 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
