Арматурний пристрій “вставка дистанційна хвильова”

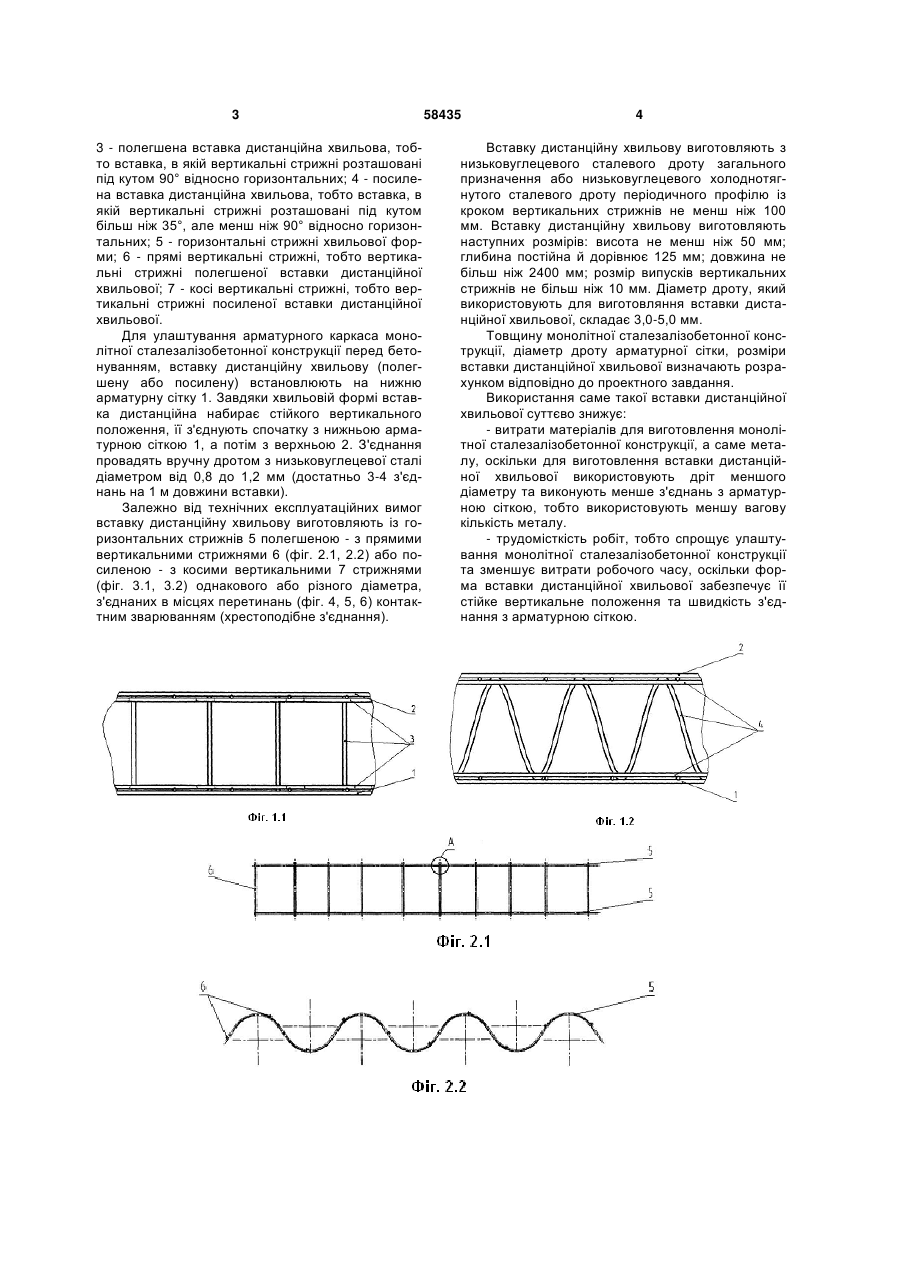

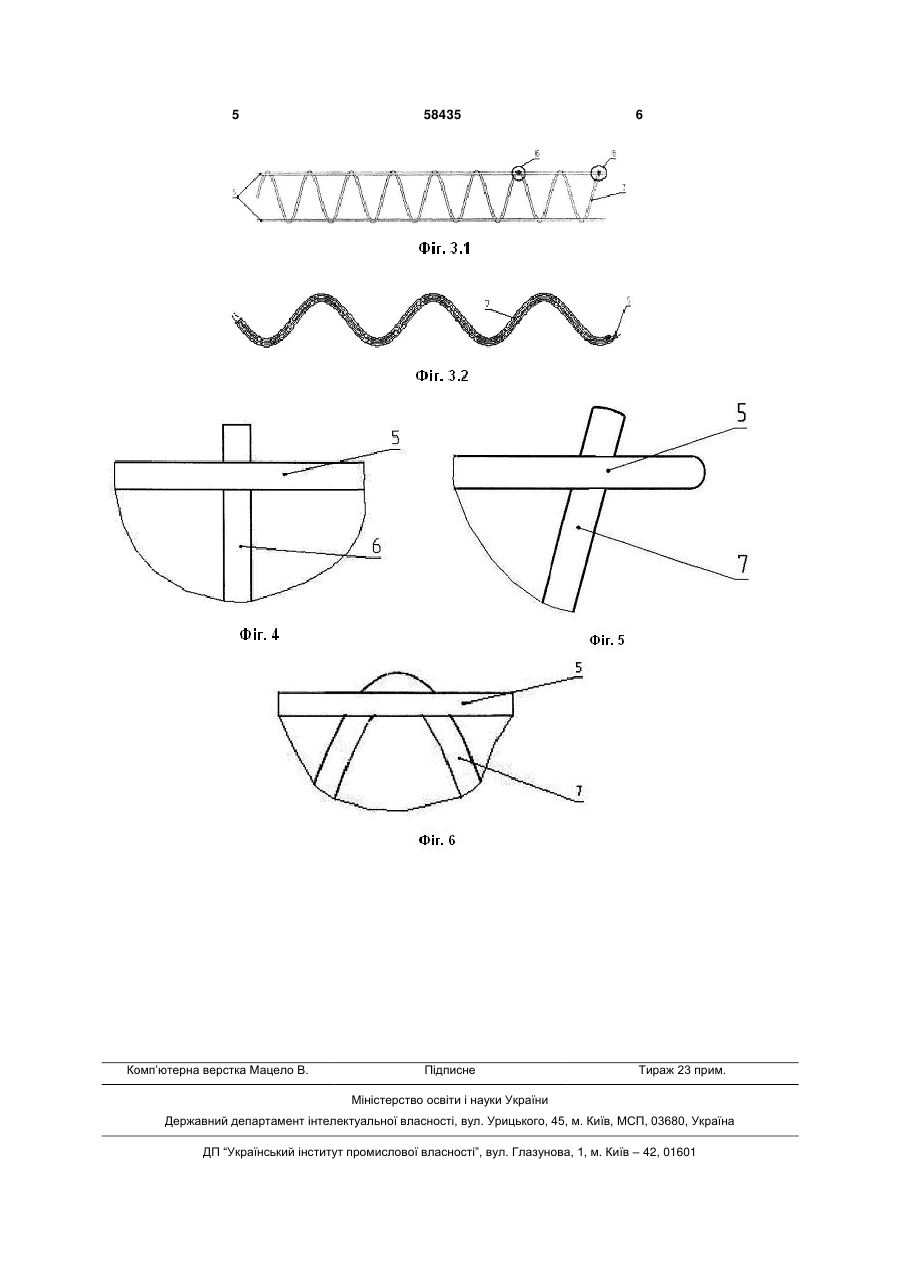

Арматурний пристрій, що містить горизонтальні та вертикальні металеві стрижні, який відріз 3 3 - полегшена вставка дистанційна хвильова, тобто вставка, в якій вертикальні стрижні розташовані під кутом 90° відносно горизонтальних; 4 - посилена вставка дистанційна хвильова, тобто вставка, в якій вертикальні стрижні розташовані під кутом більш ніж 35°, але менш ніж 90° відносно горизонтальних; 5 - горизонтальні стрижні хвильової форми; 6 - прямі вертикальні стрижні, тобто вертикальні стрижні полегшеної вставки дистанційної хвильової; 7 - косі вертикальні стрижні, тобто вертикальні стрижні посиленої вставки дистанційної хвильової. Для улаштування арматурного каркаса монолітної сталезалізобетонної конструкції перед бетонуванням, вставку дистанційну хвильову (полегшену або посилену) встановлюють на нижню арматурну сітку 1. Завдяки хвильовій формі вставка дистанційна набирає стійкого вертикального положення, її з'єднують спочатку з нижньою арматурною сіткою 1, а потім з верхньою 2. З'єднання провадять вручну дротом з низьковуглецевої сталі діаметром від 0,8 до 1,2 мм (достатньо 3-4 з'єднань на 1 м довжини вставки). Залежно від технічних експлуатаційних вимог вставку дистанційну хвильову виготовляють із горизонтальних стрижнів 5 полегшеною - з прямими вертикальними стрижнями 6 (фіг. 2.1, 2.2) або посиленою - з косими вертикальними 7 стрижнями (фіг. 3.1, 3.2) однакового або різного діаметра, з'єднаних в місцях перетинань (фіг. 4, 5, 6) контактним зварюванням (хрестоподібне з'єднання). 58435 4 Вставку дистанційну хвильову виготовляють з низьковуглецевого сталевого дроту загального призначення або низьковуглецевого холоднотягнутого сталевого дроту періодичного профілю із кроком вертикальних стрижнів не менш ніж 100 мм. Вставку дистанційну хвильову виготовляють наступних розмірів: висота не менш ніж 50 мм; глибина постійна й дорівнює 125 мм; довжина не більш ніж 2400 мм; розмір випусків вертикальних стрижнів не більш ніж 10 мм. Діаметр дроту, який використовують для виготовляння вставки дистанційної хвильової, складає 3,0-5,0 мм. Товщину монолітної сталезалізобетонної конструкції, діаметр дроту арматурної сітки, розміри вставки дистанційної хвильової визначають розрахунком відповідно до проектного завдання. Використання саме такої вставки дистанційної хвильової суттєво знижує: - витрати матеріалів для виготовлення монолітної сталезалізобетонної конструкції, а саме металу, оскільки для виготовлення вставки дистанційної хвильової використовують дріт меншого діаметру та виконують менше з'єднань з арматурною сіткою, тобто використовують меншу вагову кількість металу. - трудомісткість робіт, тобто спрощує улаштування монолітної сталезалізобетонної конструкції та зменшує витрати робочого часу, оскільки форма вставки дистанційної хвильової забезпечує її стійке вертикальне положення та швидкість з'єднання з арматурною сіткою. 5 Комп’ютерна верстка Мацело В. 58435 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
