Розпилювальна сушарка з тепловим насосом

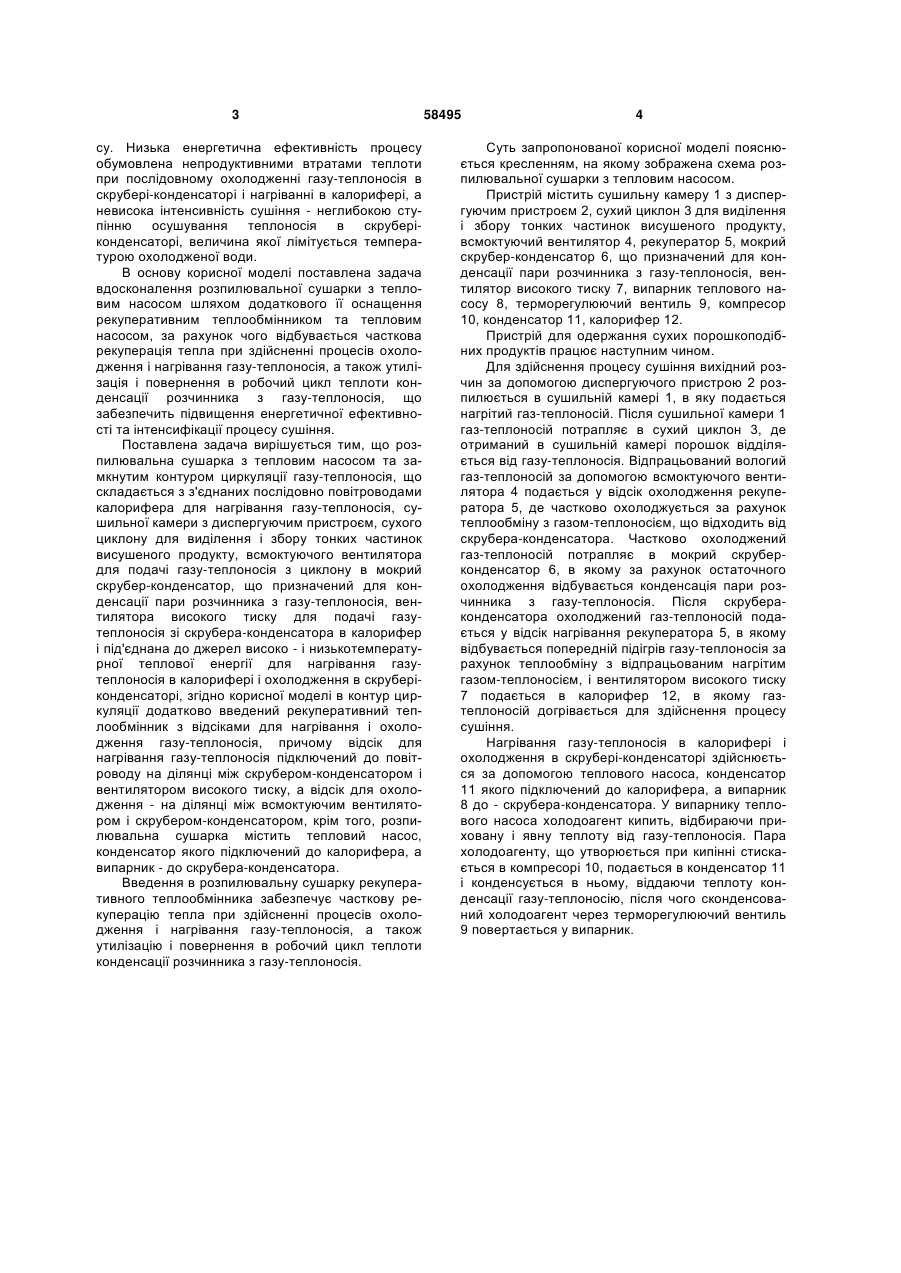

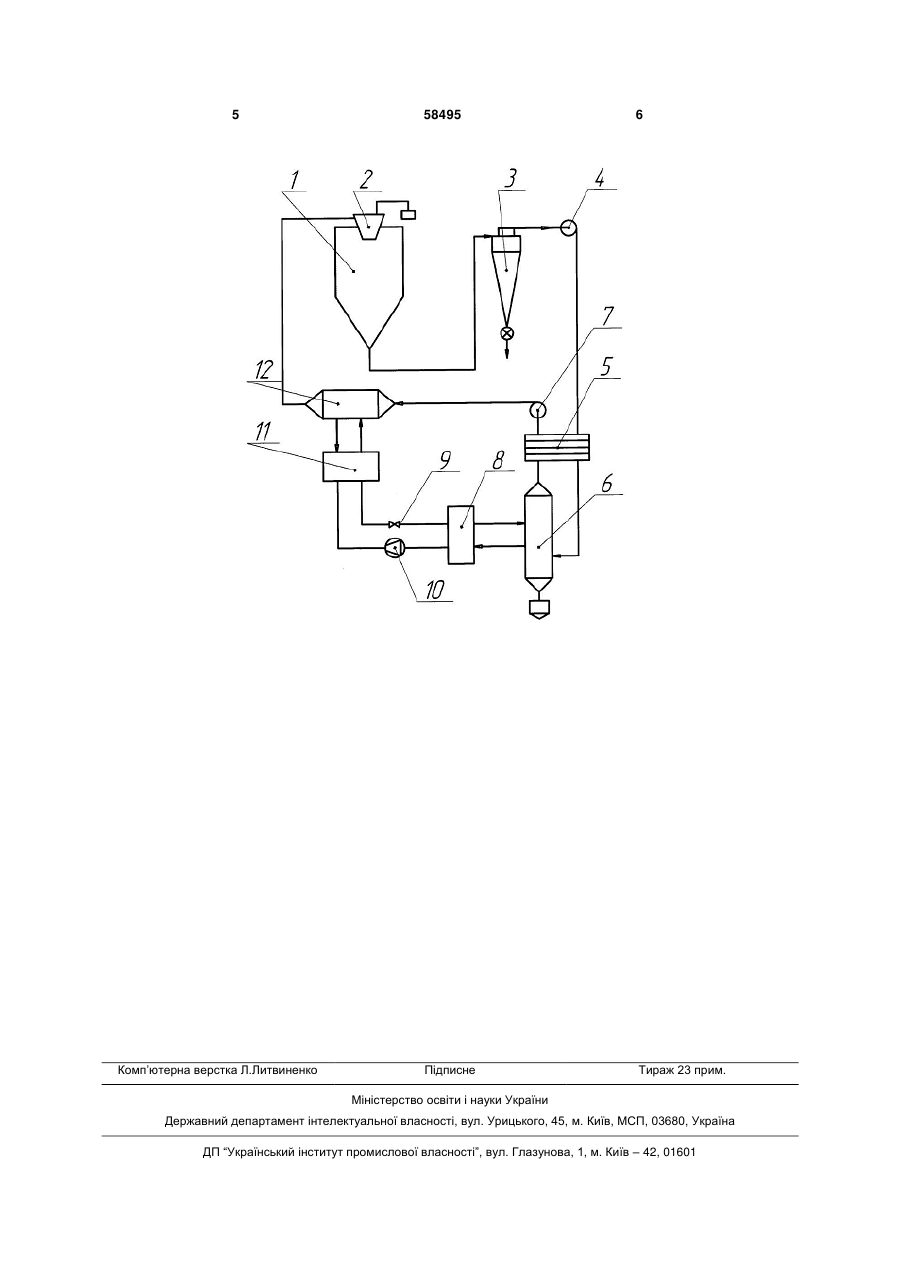

Розпилювальна сушарка з тепловим насосом та замкнутим контуром циркуляції газу-теплоносія, що складається з з'єднаних послідовно повітроводами калорифера для нагрівання газу-теплоносія, сушильної камери з диспергуючим пристроєм, сухого циклона для виділення і збору тонких частинок висушеного продукту, всмоктуючого вентилятора для подачі газу-теплоносія з циклона в мокрий скрубер-конденсатор, що призначений для 3 су. Низька енергетична ефективність процесу обумовлена непродуктивними втратами теплоти при послідовному охолодженні газу-теплоносія в скрубері-конденсаторі і нагріванні в калорифері, а невисока інтенсивність сушіння - неглибокою ступінню осушування теплоносія в скруберіконденсаторі, величина якої лімітується температурою охолодженої води. В основу корисної моделі поставлена задача вдосконалення розпилювальної сушарки з тепловим насосом шляхом додаткового її оснащення рекуперативним теплообмінником та тепловим насосом, за рахунок чого відбувається часткова рекуперація тепла при здійсненні процесів охолодження і нагрівання газу-теплоносія, а також утилізація і повернення в робочий цикл теплоти конденсації розчинника з газу-теплоносія, що забезпечить підвищення енергетичної ефективності та інтенсифікації процесу сушіння. Поставлена задача вирішується тим, що розпилювальна сушарка з тепловим насосом та замкнутим контуром циркуляції газу-теплоносія, що складається з з'єднаних послідовно повітроводами калорифера для нагрівання газу-теплоносія, сушильної камери з диспергуючим пристроєм, сухого циклону для виділення і збору тонких частинок висушеного продукту, всмоктуючого вентилятора для подачі газу-теплоносія з циклону в мокрий скрубер-конденсатор, що призначений для конденсації пари розчинника з газу-теплоносія, вентилятора високого тиску для подачі газутеплоносія зі скрубера-конденсатора в калорифер і під'єднана до джерел високо - і низькотемпературної теплової енергії для нагрівання газутеплоносія в калорифері і охолодження в скруберіконденсаторі, згідно корисної моделі в контур циркуляції додатково введений рекуперативний теплообмінник з відсіками для нагрівання і охолодження газу-теплоносія, причому відсік для нагрівання газу-теплоносія підключений до повітроводу на ділянці між скрубером-конденсатором і вентилятором високого тиску, а відсік для охолодження - на ділянці між всмоктуючим вентилятором і скрубером-конденсатором, крім того, розпилювальна сушарка містить тепловий насос, конденсатор якого підключений до калорифера, а випарник - до скрубера-конденсатора. Введення в розпилювальну сушарку рекуперативного теплообмінника забезпечує часткову рекуперацію тепла при здійсненні процесів охолодження і нагрівання газу-теплоносія, а також утилізацію і повернення в робочий цикл теплоти конденсації розчинника з газу-теплоносія. 58495 4 Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема розпилювальної сушарки з тепловим насосом. Пристрій містить сушильну камеру 1 з диспергуючим пристроєм 2, сухий циклон 3 для виділення і збору тонких частинок висушеного продукту, всмоктуючий вентилятор 4, рекуператор 5, мокрий скрубер-конденсатор 6, що призначений для конденсації пари розчинника з газу-теплоносія, вентилятор високого тиску 7, випарник теплового насосу 8, терморегулюючий вентиль 9, компресор 10, конденсатор 11, калорифер 12. Пристрій для одержання сухих порошкоподібних продуктів працює наступним чином. Для здійснення процесу сушіння вихідний розчин за допомогою диспергуючого пристрою 2 розпилюється в сушильній камері 1, в яку подається нагрітий газ-теплоносій. Після сушильної камери 1 газ-теплоносій потрапляє в сухий циклон 3, де отриманий в сушильній камері порошок відділяється від газу-теплоносія. Відпрацьований вологий газ-теплоносій за допомогою всмоктуючого вентилятора 4 подається у відсік охолодження рекуператора 5, де частково охолоджується за рахунок теплообміну з газом-теплоносієм, що відходить від скрубера-конденсатора. Частково охолоджений газ-теплоносій потрапляє в мокрий скруберконденсатор 6, в якому за рахунок остаточного охолодження відбувається конденсація пари розчинника з газу-теплоносія. Після скрубераконденсатора охолоджений газ-теплоносій подається у відсік нагрівання рекуператора 5, в якому відбувається попередній підігрів газу-теплоносія за рахунок теплообміну з відпрацьованим нагрітим газом-теплоносієм, і вентилятором високого тиску 7 подається в калорифер 12, в якому газтеплоносій догрівається для здійснення процесу сушіння. Нагрівання газу-теплоносія в калорифері і охолодження в скрубері-конденсаторі здійснюється за допомогою теплового насоса, конденсатор 11 якого підключений до калорифера, а випарник 8 до - скрубера-конденсатора. У випарнику теплового насоса холодоагент кипить, відбираючи приховану і явну теплоту від газу-теплоносія. Пара холодоагенту, що утворюється при кипінні стискається в компресорі 10, подається в конденсатор 11 і конденсується в ньому, віддаючи теплоту конденсації газу-теплоносію, після чого сконденсований холодоагент через терморегулюючий вентиль 9 повертається у випарник. 5 Комп’ютерна верстка Л.Литвиненко 58495 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
