Переносні гідравлічні ножиці

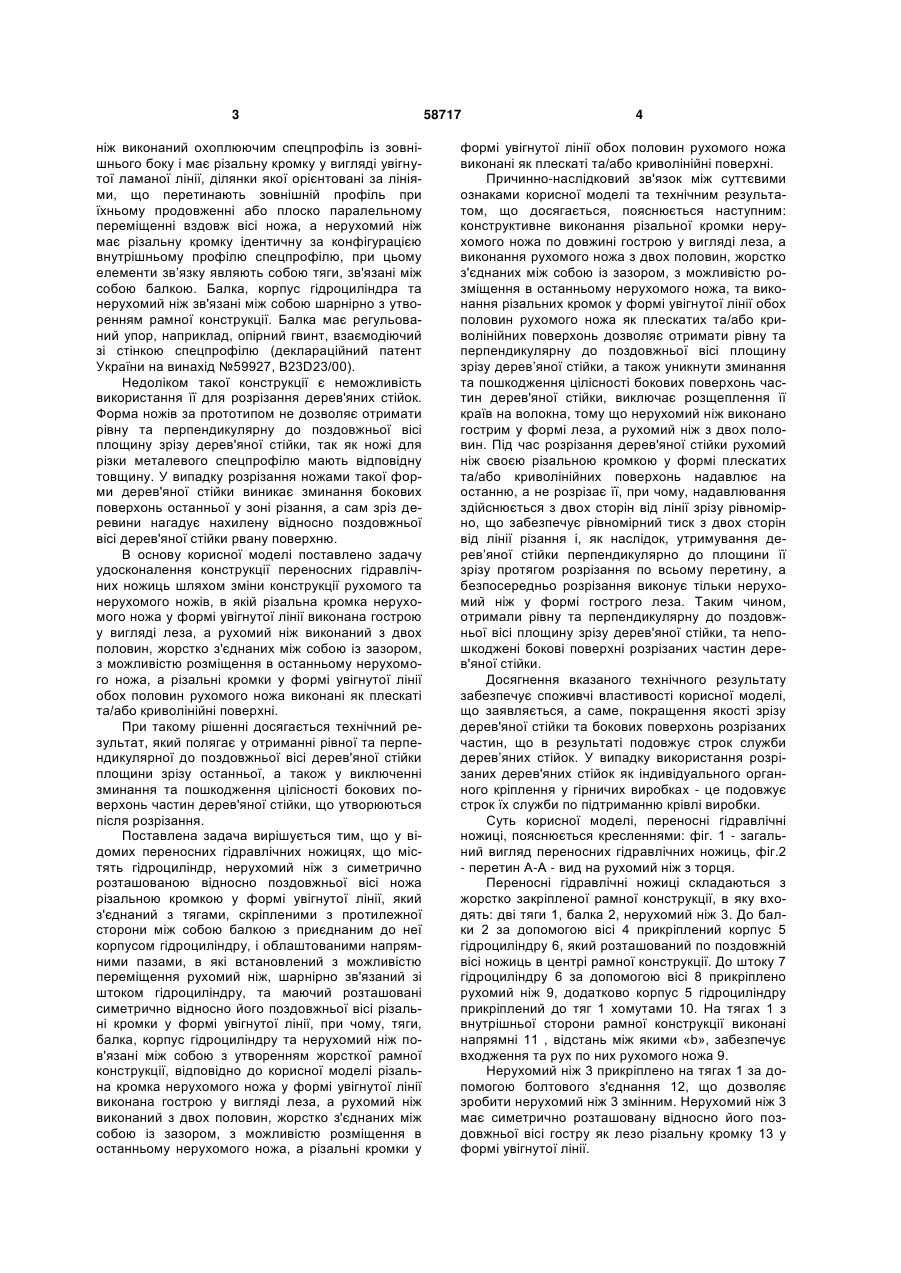

Переносні гідравлічні ножиці, що містять гідроциліндр, нерухомий ніж з симетрично розташованою відносно поздовжньої осі ножа різальною кромкою у формі увігнутої лінії, який з'єднаний з тягами, скріпленими з протилежної сторони між собою балкою з приєднаним до неї корпусом гідроциліндра, і облаштованими напрямними пазами, 3 ніж виконаний охоплюючим спецпрофіль із зовнішнього боку і має різальну кромку у вигляді увігнутої ламаної лінії, ділянки якої орієнтовані за лініями, що перетинають зовнішній профіль при їхньому продовженні або плоско паралельному переміщенні вздовж вісі ножа, а нерухомий ніж має різальну кромку ідентичну за конфігурацією внутрішньому профілю спецпрофілю, при цьому елементи зв’язку являють собою тяги, зв'язані між собою балкою. Балка, корпус гідроциліндра та нерухомий ніж зв'язані між собою шарнірно з утворенням рамної конструкції. Балка має регульований упор, наприклад, опірний гвинт, взаємодіючий зі стінкою спецпрофілю (деклараційний патент України на винахід №59927, B23D23/00). Недоліком такої конструкції є неможливість використання її для розрізання дерев'яних стійок. Форма ножів за прототипом не дозволяє отримати рівну та перпендикулярну до поздовжньої вісі площину зрізу дерев'яної стійки, так як ножі для різки металевого спецпрофілю мають відповідну товщину. У випадку розрізання ножами такої форми дерев'яної стійки виникає зминання бокових поверхонь останньої у зоні різання, а сам зріз деревини нагадує нахилену відносно поздовжньої вісі дерев'яної стійки рвану поверхню. В основу корисної моделі поставлено задачу удосконалення конструкції переносних гідравлічних ножиць шляхом зміни конструкції рухомого та нерухомого ножів, в якій різальна кромка нерухомого ножа у формі увігнутої лінії виконана гострою у вигляді леза, а рухомий ніж виконаний з двох половин, жорстко з'єднаних між собою із зазором, з можливістю розміщення в останньому нерухомого ножа, а різальні кромки у формі увігнутої лінії обох половин рухомого ножа виконані як плескаті та/або криволінійні поверхні. При такому рішенні досягається технічний результат, який полягає у отриманні рівної та перпендикулярної до поздовжньої вісі дерев'яної стійки площини зрізу останньої, а також у виключенні зминання та пошкодження цілісності бокових поверхонь частин дерев'яної стійки, що утворюються після розрізання. Поставлена задача вирішується тим, що у відомих переносних гідравлічних ножицях, що містять гідроциліндр, нерухомий ніж з симетрично розташованою відносно поздовжньої вісі ножа різальною кромкою у формі увігнутої лінії, який з'єднаний з тягами, скріпленими з протилежної сторони між собою балкою з приєднаним до неї корпусом гідроциліндру, і облаштованими напрямними пазами, в які встановлений з можливістю переміщення рухомий ніж, шарнірно зв'язаний зі штоком гідроциліндру, та маючий розташовані симетрично відносно його поздовжньої вісі різальні кромки у формі увігнутої лінії, при чому, тяги, балка, корпус гідроциліндру та нерухомий ніж пов'язані між собою з утворенням жорсткої рамної конструкції, відповідно до корисної моделі різальна кромка нерухомого ножа у формі увігнутої лінії виконана гострою у вигляді леза, а рухомий ніж виконаний з двох половин, жорстко з'єднаних між собою із зазором, з можливістю розміщення в останньому нерухомого ножа, а різальні кромки у 58717 4 формі увігнутої лінії обох половин рухомого ножа виконані як плескаті та/або криволінійні поверхні. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та технічним результатом, що досягається, пояснюється наступним: конструктивне виконання різальної кромки нерухомого ножа по довжині гострою у вигляді леза, а виконання рухомого ножа з двох половин, жорстко з'єднаних між собою із зазором, з можливістю розміщення в останньому нерухомого ножа, та виконання різальних кромок у формі увігнутої лінії обох половин рухомого ножа як плескатих та/або криволінійних поверхонь дозволяє отримати рівну та перпендикулярну до поздовжньої вісі площину зрізу дерев’яної стійки, а також уникнути зминання та пошкодження цілісності бокових поверхонь частин дерев'яної стійки, виключає розщеплення її країв на волокна, тому що нерухомий ніж виконано гострим у формі леза, а рухомий ніж з двох половин. Під час розрізання дерев'яної стійки рухомий ніж своєю різальною кромкою у формі плескатих та/або криволінійних поверхонь надавлює на останню, а не розрізає її, при чому, надавлювання здійснюється з двох сторін від лінії зрізу рівномірно, що забезпечує рівномірний тиск з двох сторін від лінії різання і, як наслідок, утримування дерев’яної стійки перпендикулярно до площини її зрізу протягом розрізання по всьому перетину, а безпосередньо розрізання виконує тільки нерухомий ніж у формі гострого леза. Таким чином, отримали рівну та перпендикулярну до поздовжньої вісі площину зрізу дерев'яної стійки, та непошкоджені бокові поверхні розрізаних частин дерев'яної стійки. Досягнення вказаного технічного результату забезпечує споживчі властивості корисної моделі, що заявляється, а саме, покращення якості зрізу дерев'яної стійки та бокових поверхонь розрізаних частин, що в результаті подовжує строк служби дерев’яних стійок. У випадку використання розрізаних дерев'яних стійок як індивідуального органного кріплення у гірничих виробках - це подовжує строк їх служби по підтриманню крівлі виробки. Суть корисної моделі, переносні гідравлічні ножиці, пояснюється кресленнями: фіг. 1 - загальний вигляд переносних гідравлічних ножиць, фіг.2 - перетин А-А - вид на рухомий ніж з торця. Переносні гідравлічні ножиці складаються з жорстко закріпленої рамної конструкції, в яку входять: дві тяги 1, балка 2, нерухомий ніж 3. До балки 2 за допомогою вісі 4 прикріплений корпус 5 гідроциліндру 6, який розташований по поздовжній вісі ножиць в центрі рамної конструкції. До штоку 7 гідроциліндру 6 за допомогою вісі 8 прикріплено рухомий ніж 9, додатково корпус 5 гідроциліндру прикріплений до тяг 1 хомутами 10. На тягах 1 з внутрішньої сторони рамної конструкції виконані напрямні 11 , відстань між якими «b», забезпечує входження та рух по них рухомого ножа 9. Нерухомий ніж 3 прикріплено на тягах 1 за допомогою болтового з'єднання 12, що дозволяє зробити нерухомий ніж 3 змінним. Нерухомий ніж 3 має симетрично розташовану відносно його поздовжньої вісі гостру як лезо різальну кромку 13 у формі увігнутої лінії. 5 58717 Рухомий ніж 9 виконаний з двох половин 14, жорстко з'єднаних між собою з гарантованим зазором «а». Зазор забезпечує входження між двома половинами 14 нерухомого ножа 3 під час плоскопаралельного переміщення рухомого ножа 9 поздовж вісі ножиць. Різальні кромки рухомого ножа теж виконані по довжині у формі увігнутої лінії, але ці кромки виконані у формі плескатих та/або криволінійних поверхонь 15. Величину цих поверхонь вибирають такою, щоб забезпечити надавлювання рухомим ножем на дерев'яну стійку без пошкодження цілісності бокових поверхонь частин дерев'яної стійки та виключення розщеплення їх країв на волокна. Для фіксації ножиць у вертикальному положенні у балці 2 виконано два отвори 16, а із зовнішньої сторони рамної конструкції на тягах у зручному для робітника місці передбачені отвори для приєднання гідроапаратури (блоку керування) та ручки для транспортування (умовно не показані). Переносні гідравлічні ножиці працюють наступним чином. Під час транспортування ножі ножиць знаходяться в закритому положенні. Після їх доставки та закріплення через отвори 16, наприклад, за допомогою ланцюга за аркове кріплення шахтної виробки, ножиці приєднують до гідросистеми, закріпивши на одній з тяг 1 блок керування та приєднавши його і гідроциліндр до гідросистеми. Переставляючи рукоять блоку керування, рухомий ніж 9 підіймають на висоту, достатню для встанов Комп’ютерна верстка І.Скворцова 6 лення дерев'яної стійки. Встановлюють дерев'яну стійку на нерухомий ніж 3. Придають штокові напрямок руху в сторону нерухомого ножа. До моменту торкання рухомим ножем дерев'яної стійки робітник рукою притримує стійку, що розрізають, на нерухомому ножі. Після торкання площин рухомого ножа дерев'яної стійки, вони надавлюють на останню з двох сторін від лінії зрізу рівномірно, що забезпечує утримування дерев'яної стійки перпендикулярно до площини її зрізу протягом розрізання по всьому перетину. Час розрізання дерев'яної стійки діаметром 300мм приблизно 5 секунд. Переносні гідравлічні ножиці, що заявляються, можуть розрізати дерев'яні стійки будь-якої форми перетину: круглі, прямокутні, квадратні тощо. Приведені відомості підтверджують можливість промислового здійснення та промислового використання переносних гідравлічних ножиць, що заявляються, що свідчить про відповідність технічного рішення критерію «промислова придатність». Технічних рішень, ідентичних переносним гідравлічним ножицям, що заявляються, під час проведення патентно-інформаційного пошуку не виявлено. Таким чином, корисна модель, що заявляється, яка відноситься до засобів малої механізації, а саме ручного гідроінструменту, відповідає вимозі патентоздатності «новизна». Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
