Дуореверсивна кліть чумакова
Формула / Реферат
Дуо реверсивна кліть, що містить дві станини, касети, подушки з підшипниками ковзання відкритого типу і робочі валки, яка відрізняється тим, що між поперечинами станин і касетами з подушками нижнього робочого валка встановлені гідравлічні домкрати.
Текст

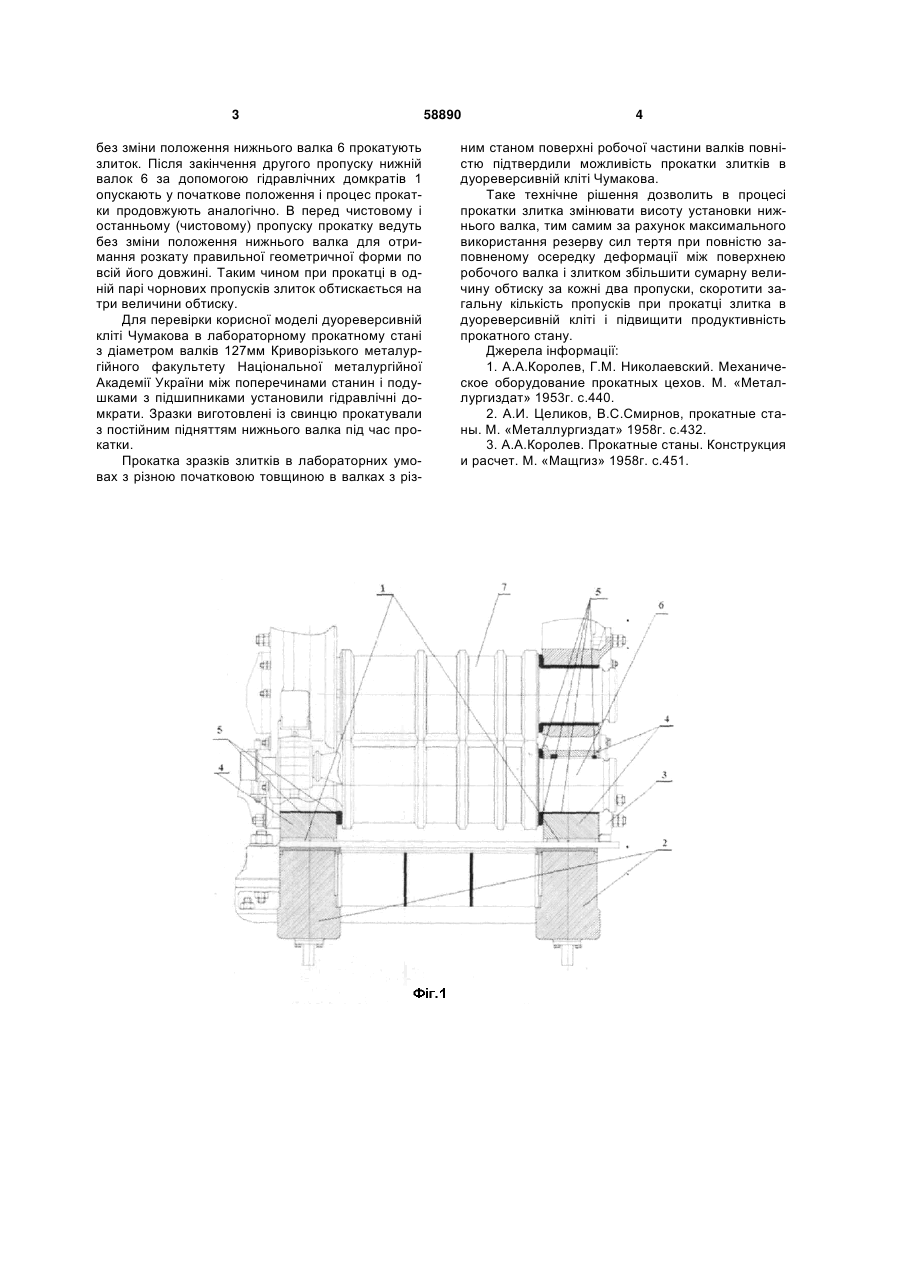

Дуореверсивна кліть, що містить дві станини, касети, подушки з підшипниками ковзання відкритого типу і робочі валки, яка відрізняється тим, що між поперечинами станин і касетами з подушками нижнього робочого валка встановлені гідравлічні домкрати. (19) (21) u201012294 (22) 18.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ЧУМАКОВ ВОЛОДИМИР ПЕТРОВИЧ (73) ЧУМАКОВ ВОЛОДИМИР ПЕТРОВИЧ 3 без зміни положення нижнього валка 6 прокатують злиток. Після закінчення другого пропуску нижній валок 6 за допомогою гідравлічних домкратів 1 опускають у початкове положення і процес прокатки продовжують аналогічно. В перед чистовому і останньому (чистовому) пропуску прокатку ведуть без зміни положення нижнього валка для отримання розкату правильної геометричної форми по всій його довжині. Таким чином при прокатці в одній парі чорнових пропусків злиток обтискається на три величини обтиску. Для перевірки корисної моделі дуореверсивній кліті Чумакова в лабораторному прокатному стані з діаметром валків 127мм Криворізького металургійного факультету Національної металургійної Академії України між поперечинами станин і подушками з підшипниками установили гідравлічні домкрати. Зразки виготовлені із свинцю прокатували з постійним підняттям нижнього валка під час прокатки. Прокатка зразків злитків в лабораторних умовах з різною початковою товщиною в валках з різ 58890 4 ним станом поверхні робочої частини валків повністю підтвердили можливість прокатки злитків в дуореверсивній кліті Чумакова. Таке технічне рішення дозволить в процесі прокатки злитка змінювати висоту установки нижнього валка, тим самим за рахунок максимального використання резерву сил тертя при повністю заповненому осередку деформації між поверхнею робочого валка і злитком збільшити сумарну величину обтиску за кожні два пропуски, скоротити загальну кількість пропусків при прокатці злитка в дуореверсивній кліті і підвищити продуктивність прокатного стану. Джерела інформації: 1. А.А.Королев, Г.М. Николаевский. Механическое оборудование прокатных цехов. М. «Металлургиздат» 1953г. с.440. 2. А.И. Целиков, В.С.Смирнов, прокатные станы. М. «Металлургиздат» 1958г. с.432. 3. А.А.Королев. Прокатные станы. Конструкция и расчет. М. «Мащгиз» 1958г. с.451. 5 Комп’ютерна верстка М. Ломалова 58890 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDuo reversing stand of chumakov
Автори англійськоюChumakov Volodymyr Petrovych
Назва патенту російськоюДуореверсивная клеть чумакова
Автори російськоюЧумаков Владимир Петрович
МПК / Мітки
МПК: B21B 1/02
Мітки: чумакова, дуореверсивна, кліть
