Спосіб чумакова прокатки злитків в дуо реверсивній кліті

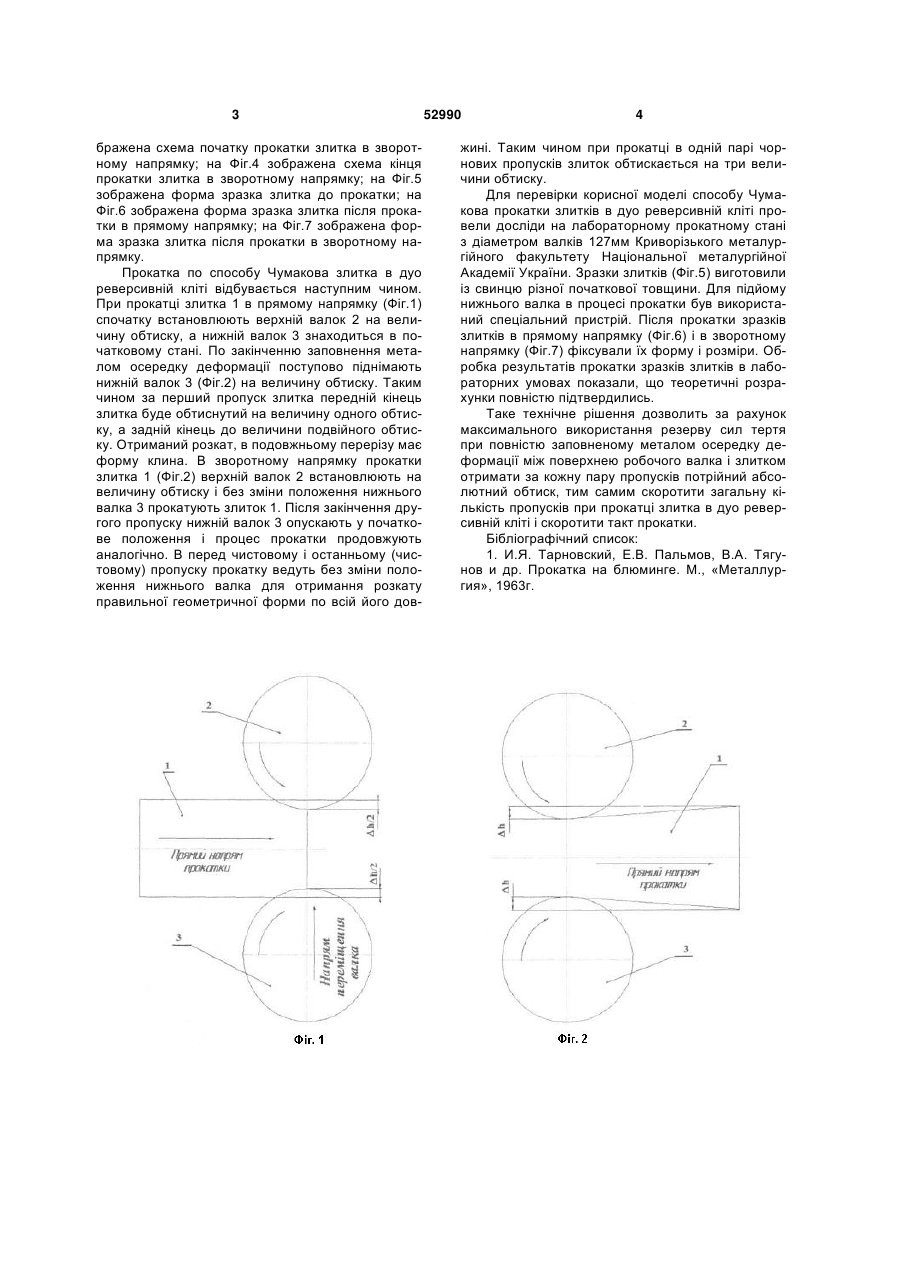

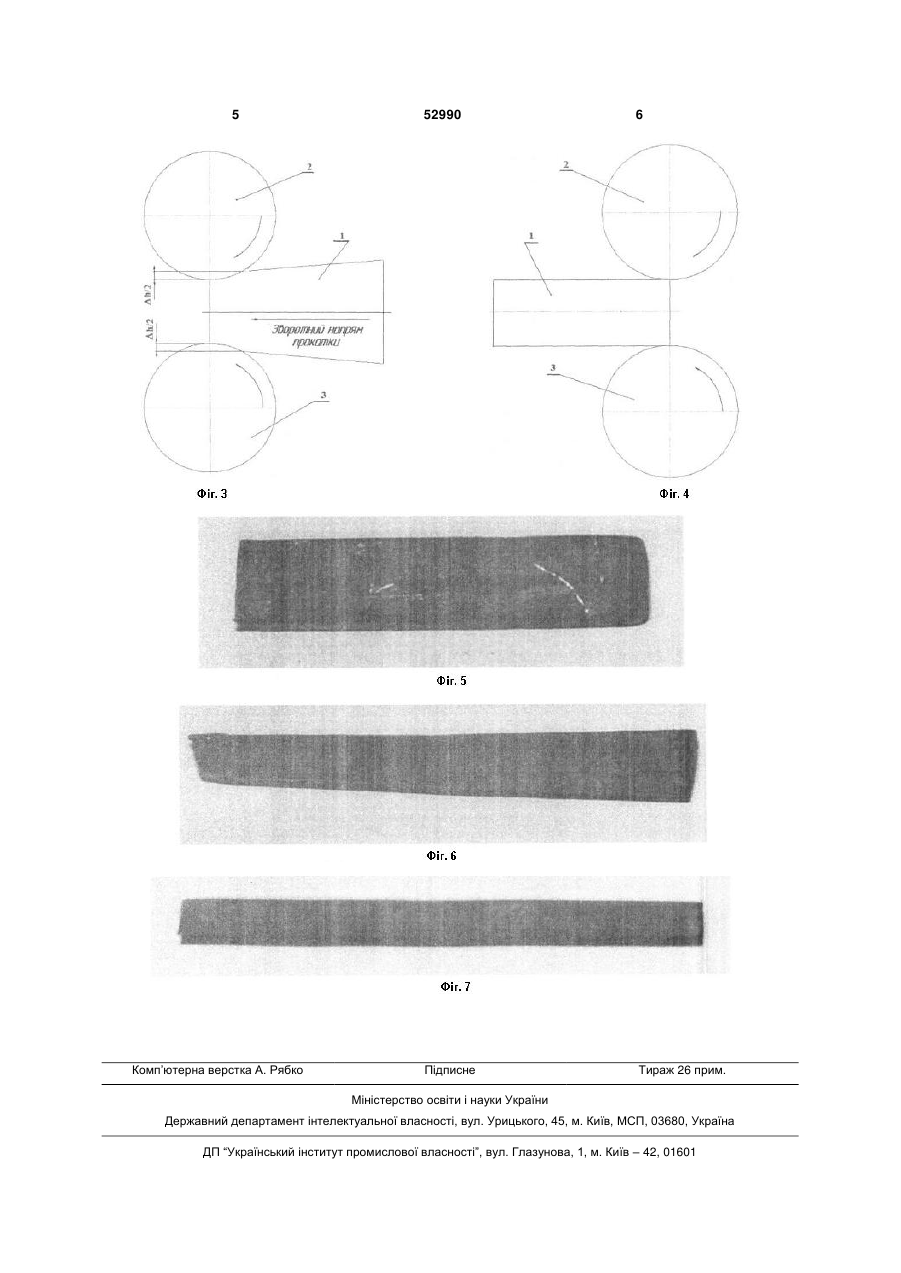

Спосіб прокатки злитків в дуо реверсивній кліті, який включає встановлення верхнього валка 3 бражена схема початку прокатки злитка в зворотному напрямку; на Фіг.4 зображена схема кінця прокатки злитка в зворотному напрямку; на Фіг.5 зображена форма зразка злитка до прокатки; на Фіг.6 зображена форма зразка злитка після прокатки в прямому напрямку; на Фіг.7 зображена форма зразка злитка після прокатки в зворотному напрямку. Прокатка по способу Чумакова злитка в дуо реверсивній кліті відбувається наступним чином. При прокатці злитка 1 в прямому напрямку (Фіг.1) спочатку встановлюють верхній валок 2 на величину обтиску, а нижній валок 3 знаходиться в початковому стані. По закінченню заповнення металом осередку деформації поступово піднімають нижній валок 3 (Фіг.2) на величину обтиску. Таким чином за перший пропуск злитка передній кінець злитка буде обтиснутий на величину одного обтиску, а задній кінець до величини подвійного обтиску. Отриманий розкат, в подовжньому перерізу має форму клина. В зворотному напрямку прокатки злитка 1 (Фіг.2) верхній валок 2 встановлюють на величину обтиску і без зміни положення нижнього валка 3 прокатують злиток 1. Після закінчення другого пропуску нижній валок 3 опускають у початкове положення і процес прокатки продовжують аналогічно. В перед чистовому і останньому (чистовому) пропуску прокатку ведуть без зміни положення нижнього валка для отримання розкату правильної геометричної форми по всій його дов 52990 4 жині. Таким чином при прокатці в одній парі чорнових пропусків злиток обтискається на три величини обтиску. Для перевірки корисної моделі способу Чумакова прокатки злитків в дуо реверсивній кліті провели досліди на лабораторному прокатному стані з діаметром валків 127мм Криворізького металургійного факультету Національної металургійної Академії України. Зразки злитків (Фіг.5) виготовили із свинцю різної початкової товщини. Для підйому нижнього валка в процесі прокатки був використаний спеціальний пристрій. Після прокатки зразків злитків в прямому напрямку (Фіг.6) і в зворотному напрямку (Фіг.7) фіксували їх форму і розміри. Обробка результатів прокатки зразків злитків в лабораторних умовах показали, що теоретичні розрахунки повністю підтвердились. Таке технічне рішення дозволить за рахунок максимального використання резерву сил тертя при повністю заповненому металом осередку деформації між поверхнею робочого валка і злитком отримати за кожну пару пропусків потрійний абсолютний обтиск, тим самим скоротити загальну кількість пропусків при прокатці злитка в дуо реверсивній кліті і скоротити такт прокатки. Бібліографічний список: 1. И.Я. Тарновский, Е.В. Пальмов, В.А. Тягунов и др. Прокатка на блюминге. М., «Металлургия», 1963г. 5 Комп’ютерна верстка А. Рябко 52990 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
