Пристрій для подачі качанів

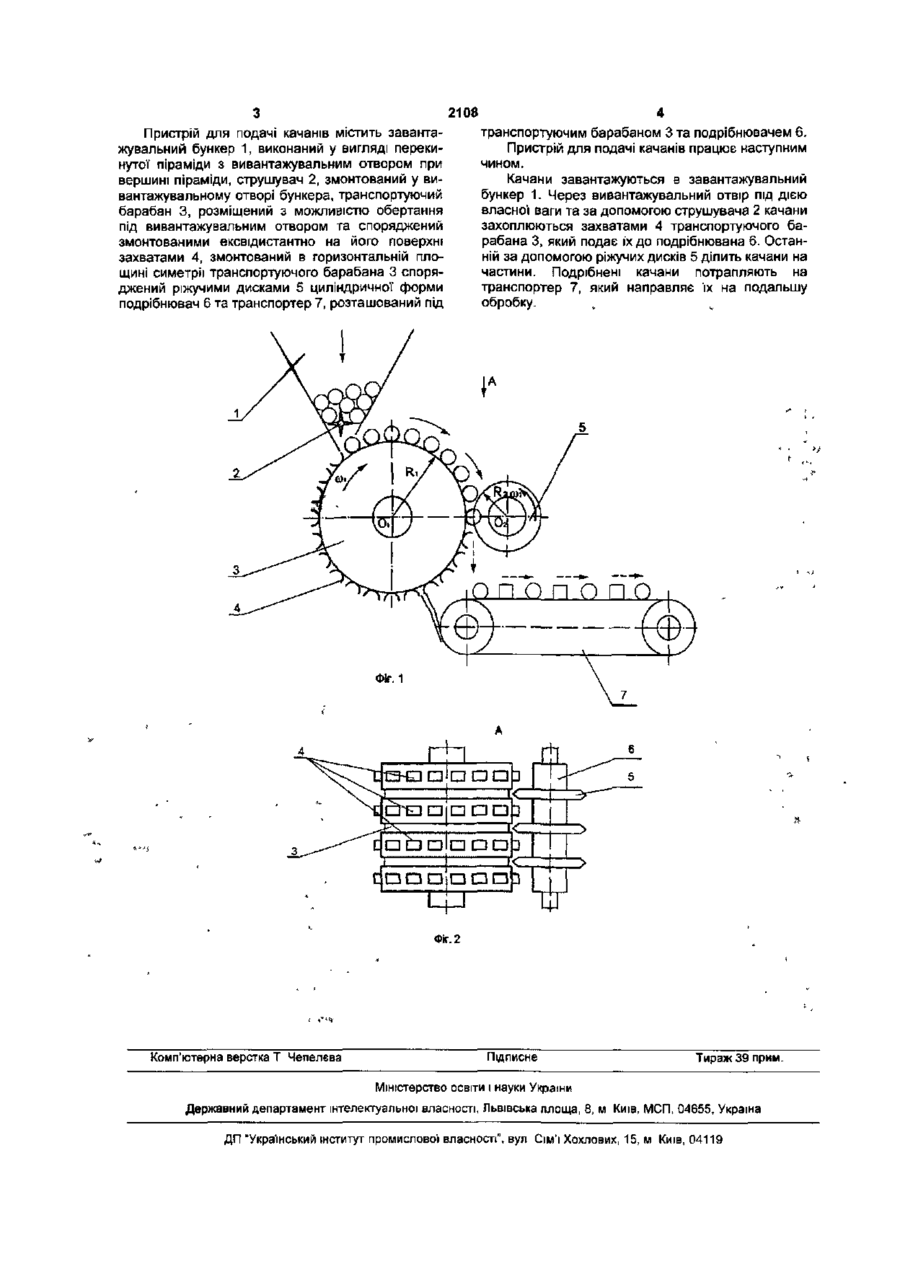

1. Пристрій для подачі качанів, що містить завантажувальний бункер, виконаний у вигляді перекинутої піраміди з вивантажувальним отвором при вершині піраміди, який відрізняється тим, що в отворі бункера розміщений струшувач, а під отвором бункера розташований з можливістю обертання барабан, оснащений змонтованими еквідистантно на його поверхні захватами, причому в горизонтальній площині симетрії барабана встановлений оснащений різальними дисками циліндричної форми подрібнювач, контактуючий із закріпленими у захватах качанами, а під барабаном та подрібнювачем розміщений транспортер. 2. Пристрій для подачі качанів за п.1, який відрізняється тим, що захвати виконані у вигляді дугоподібних вилок. Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана в машинах для обмолоту та сушіння качанів кукурудзи. Відомий пристрій для подачі кускових матеріалів, виконаний у вигляді стрічкового транспортеру, який включає в себе раму, тяговий орган, виконаний у вигляді нескінченої стрічки, привід, натяжний пристрій з натяжним хвостовим барабаном та натяжним вантажем, підтримуючі ролики, завантажувальний та розвантажувальний пристрої', а також пристрій для очистки стрічки [Александров М.П. Подъемно-транспортные машины. М • Высшая школа. - 1979 - С.401]. Недоліком такого пристрою є нерівномірність подачі кускових матеріалів, швидке зношування стрічки. Найбільш близьким за технічною сутністю до запропонованого є пристрій для орієнтованої' подачі качанів, який включає завантажувальний бункер, виконаний у вигляді перекинутої піраміди, дві протилежні стінки якого обладнані планчастими транспортерами, і вивантажувальний отвір в вершині піраміди, планчастий вивантажувальний елеватор з округленими планками, валик з гвинтовою навивкою, розміщений над вивантажувальним елеватором, скатний лоток, звужений в сторону подачі качанів і пару гладких вальців, зміщених один відносно одного по висоті [див. АС №1076023А, А01 F25/18. 1984р.]. Суттєвим недоліком такого пристрою є недостатня надійність рівномірної поштучної подачі качанів. В основу корисної моделі поставлено задачу у пристрої для орієнтованої подачі качанів шляхом зміни конструкції забезпечити новий технічний результат, що полягає у забезпеченні рівномірності подачі кускового матеріалу. Поставлена задача вирішується наступним чином. У відомому пристрої для орієнтованої подачі качанів , що містить завантажувальний бункер, виконаний у вигляді перекинутої піраміди з вивантажувальним отвором при вершині піраміди, ВІДПОВІДНО до корисної моделі, що заявляється, пристрій додатково обладнаний в отворі бункера струшувачем, а під отвором бункера - з можливістю обертання барабаном, спорядженим змонтованими еквідистантно на його поверхні захватами, причому в горизонтальній площині симетрії' - встановленим спорядженим ріжучими дисками циліндричної форми подрібнювачем, контактуючим із закріпленими у захватах качанами, а під барабаном і подрібнювачем - транспортером. Крім того, захвати виконані у вигляді дугоподібних вилок. На кресленнях схематично зображено пристрій для подачі качанів: фіг.1 - загальна схема пристрою, фіг.2 - вигляд зверху по А 00 о CM 2108 Пристрій для подачі качанів містить завантажувальний бункер 1, виконаний у вигляді перекинутої піраміди з вивантажувальним отвором при вершині піраміди, струшувач 2, змонтований у вивантажувальному отворі бункера, транспортуючий барабан 3, розміщений з можливістю обертання під вивантажувальним отвором та споряджений змонтованими ексвідистантно на його поверхні захватами 4, змонтований в горизонтальній площині симетрії транспортуючого барабана 3 споряджений ріжучими дисками 5 циліндричної форми подрібнювач 6 та транспортер 7, розташований під транспортуючим барабаном 3 та подрібнювачем 6. Пристрій для подачі качанів працює наступним чином. Качани завантажуються в завантажувальний бункер 1. Через вивантажувальний отвір під дією власної ваги та за допомогою струшувача 2 качани захоплюються захватами 4 транспортуючого барабана 3, який подає їх до подрібнювана 6. Останній за допомогою ріжучих дисків 5 ділить качани на частини. Подрібнені качани потрапляють на транспортер 7, який направляє їх на подальшу обробку. пппппп Фіг. 1 Фіг. 2 Комп'ютерна верстка Т Чепелєва Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
