Зубчаста передача
Номер патенту: 11754
Опубліковано: 16.01.2006
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Стежко Анатолій Васильович
Формула / Реферат
Зубчаста передача, що містить шестірню, зубчасте колесо, які встановлені, відповідно, на ведучому та веденому валах, паразитну шестірню, яка знаходиться в зачепленні з зубчастим колесом, та зубчастий вінець з внутрішнім зачепленням, причому шестірня, зубчасте колесо та паразитна шестірня встановлені всередині зубчастого вінця, а їх осі розташовані в одній площині, яка відрізняється тим, що зубчаста передача додатково обладнана двома циліндричними роликами, які розташовані діаметрально протилежно зовні зубчастого вінця та встановлені з можливістю взаємодії з ним, причому осі циліндричних роликів розташовані в одній площині з осями шестерень та зубчастого колеса.
Текст

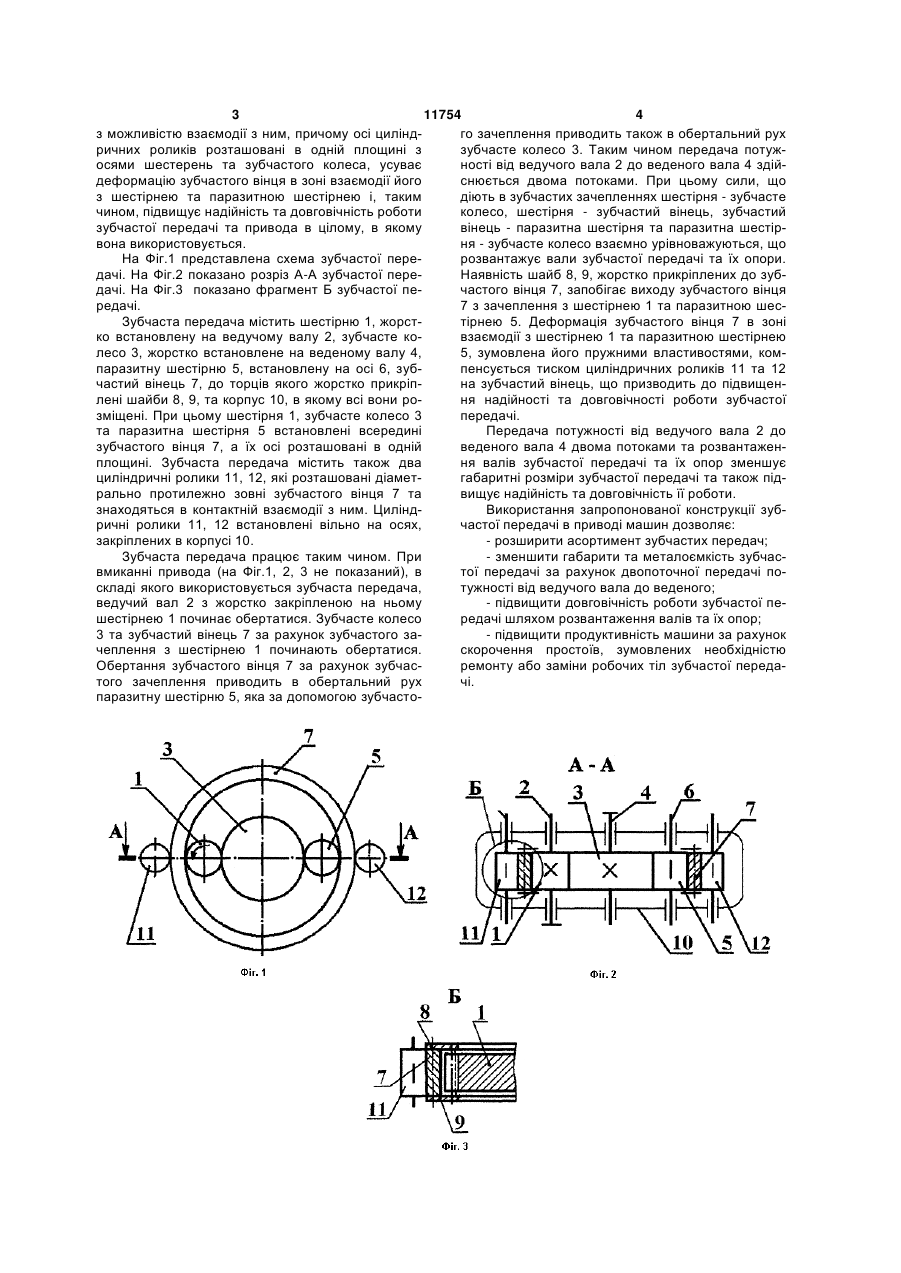

Зубчаста передача, що містить шестірню, зубчасте колесо, які встановлені, відповідно, на ведучому та веденому валах, паразитну шестірню, яка знаходиться в зачепленні з зубчастим колесом, та 3 11754 4 з можливістю взаємодії з ним, причому осі циліндго зачеплення приводить також в обертальний рух ричних роликів розташовані в одній площині з зубчасте колесо 3. Таким чином передача потужосями шестерень та зубчастого колеса, усуває ності від ведучого вала 2 до веденого вала 4 здійдеформацію зубчастого вінця в зоні взаємодії його снюється двома потоками. При цьому сили, що з шестірнею та паразитною шестірнею і, таким діють в зубчастих зачепленнях шестірня - зубчасте чином, підвищує надійність та довговічність роботи колесо, шестірня - зубчастий вінець, зубчастий зубчастої передачі та привода в цілому, в якому вінець - паразитна шестірня та паразитна шестірвона використовується. ня - зубчасте колесо взаємно урівноважуються, що На Фіг.1 представлена схема зубчастої перерозвантажує вали зубчастої передачі та їх опори. дачі. На Фіг.2 показано розріз А-А зубчастої переНаявність шайб 8, 9, жорстко прикріплених до зубдачі. На Фіг.3 показано фрагмент Б зубчастої печастого вінця 7, запобігає виходу зубчастого вінця редачі. 7 з зачеплення з шестірнею 1 та паразитною шесЗубчаста передача містить шестірню 1, жорсттірнею 5. Деформація зубчастого вінця 7 в зоні ко встановлену на ведучому валу 2, зубчасте ковзаємодії з шестірнею 1 та паразитною шестірнею лесо 3, жорстко встановлене на веденому валу 4, 5, зумовлена його пружними властивостями, компаразитну шестірню 5, встановлену на осі 6, зубпенсується тиском циліндричних роликів 11 та 12 частий вінець 7, до торців якого жорстко прикріпна зубчастий вінець, що призводить до підвищенлені шайби 8, 9, та корпус 10, в якому всі вони роня надійності та довговічності роботи зубчастої зміщені. При цьому шестірня 1, зубчасте колесо 3 передачі. та паразитна шестірня 5 встановлені всередині Передача потужності від ведучого вала 2 до зубчастого вінця 7, а їх осі розташовані в одній веденого вала 4 двома потоками та розвантаженплощині. Зубчаста передача містить також два ня валів зубчастої передачі та їх опор зменшує циліндричні ролики 11, 12, які розташовані діаметгабаритні розміри зубчастої передачі та також підрально протилежно зовні зубчастого вінця 7 та вищує надійність та довговічність її роботи. знаходяться в контактній взаємодії з ним. ЦиліндВикористання запропонованої конструкції зубричні ролики 11, 12 встановлені вільно на осях, частої передачі в приводі машин дозволяє: закріплених в корпусі 10. - розширити асортимент зубчастих передач; Зубчаста передача працює таким чином. При - зменшити габарити та металоємкість зубчасвмиканні привода (на Фіг.1, 2, 3 не показаний), в тої передачі за рахунок двопоточної передачі поскладі якого використовується зубчаста передача, тужності від ведучого вала до веденого; ведучий вал 2 з жорстко закріпленою на ньому - підвищити довговічність роботи зубчастої пешестірнею 1 починає обертатися. Зубчасте колесо редачі шляхом розвантаження валів та їх опор; 3 та зубчастий вінець 7 за рахунок зубчастого за- підвищити продуктивність машини за рахунок чеплення з шестірнею 1 починають обертатися. скорочення простоїв, зумовлених необхідністю Обертання зубчастого вінця 7 за рахунок зубчасремонту або заміни робочих тіл зубчастої передатого зачеплення приводить в обертальний рух чі. паразитну шестірню 5, яка за допомогою зубчасто 5 Комп’ютерна верстка М. Мацело 11754 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed gearing
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Stezhko Anatolii Vasyliovych
Назва патенту російськоюЗубчатая передача
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Стежко Анатолий Васильевич
МПК / Мітки
МПК: F16H 1/24
