Неевольвентна зубчаста передача
Номер патенту: 55901
Опубліковано: 27.12.2010
Автори: Федорінов Володимир Анатолійович, Бекленіщев Олег Петрович, Бобух Іван Олексійович, Бобух Олексій Іванович, Бобух Всеволод Іванович
Формула / Реферат
Неевольвентна зубчаста передача, яка містить приводне зубчасте колесо та колесо, що приводиться, з профільними пазами, радіусом в нормальному перерізі та торцевими базовими проточками на глибину профільних пазів, в яких розміщені бочкоподібні ролики з хвостовиками, довжина яких відповідає ширині торцевих базових проточок, яка відрізняється тим, що бочкоподібні ролики утримуються в профільних пазах приводного зубчастого колеса взаємодією хвостовиків з фіксаторами, закріпленими на торцевих проточках приводного колеса, кут контакту твірних бочкоподібних роликів, що перебувають в зачепленні в площині максимального радіуса ролика та осі зачеплення, розташований в інтервалі 30°<φ<75°, де φ - кут між віссю зачеплення неевольвентної зубчастої передачі та лінією силового ланцюга максимального радіуса ролика та профільних пазів.
Текст

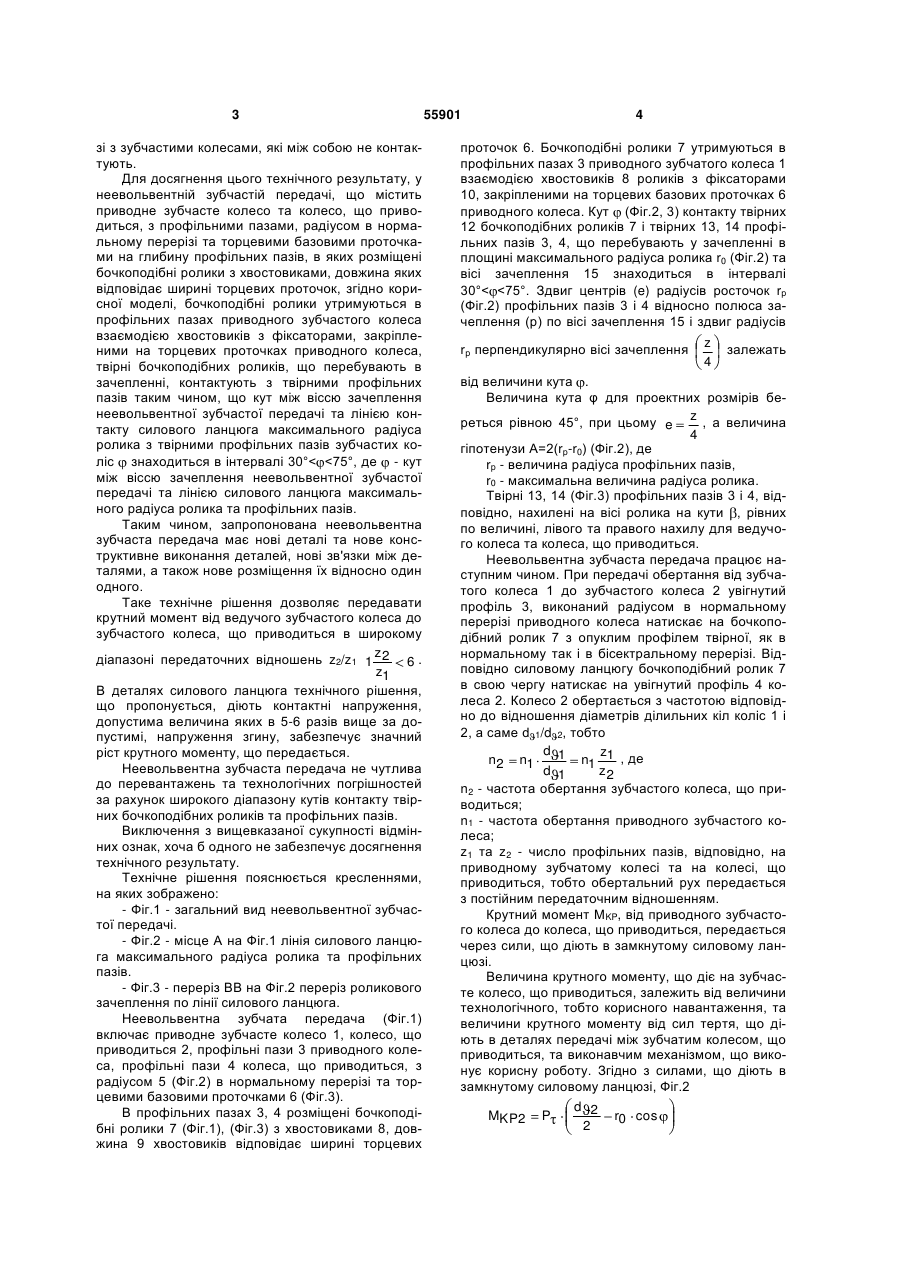

Неевольвентна зубчаста передача, яка містить приводне зубчасте колесо та колесо, що приводиться, з профільними пазами, радіусом в нормальному перерізі та торцевими базовими 3 зі з зубчастими колесами, які між собою не контактують. Для досягнення цього технічного результату, у неевольвентній зубчастій передачі, що містить приводне зубчасте колесо та колесо, що приводиться, з профільними пазами, радіусом в нормальному перерізі та торцевими базовими проточками на глибину профільних пазів, в яких розміщені бочкоподібні ролики з хвостовиками, довжина яких відповідає ширині торцевих проточок, згідно корисної моделі, бочкоподібні ролики утримуються в профільних пазах приводного зубчастого колеса взаємодією хвостовиків з фіксаторами, закріпленими на торцевих проточках приводного колеса, твірні бочкоподібних роликів, що перебувають в зачепленні, контактують з твірними профільних пазів таким чином, що кут між віссю зачеплення неевольвентної зубчастої передачі та лінією контакту силового ланцюга максимального радіуса ролика з твірними профільних пазів зубчастих коліс знаходиться в інтервалі 30°<

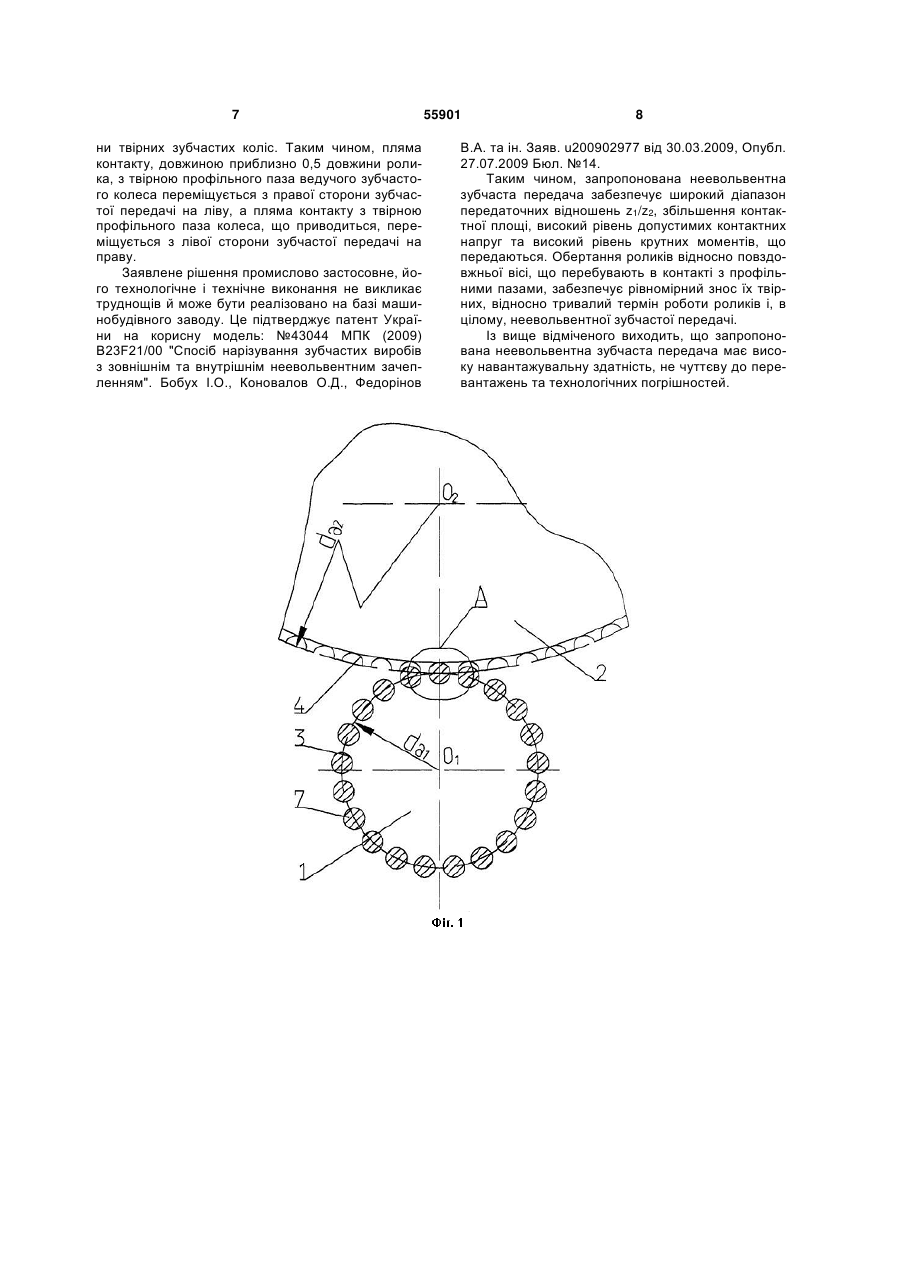

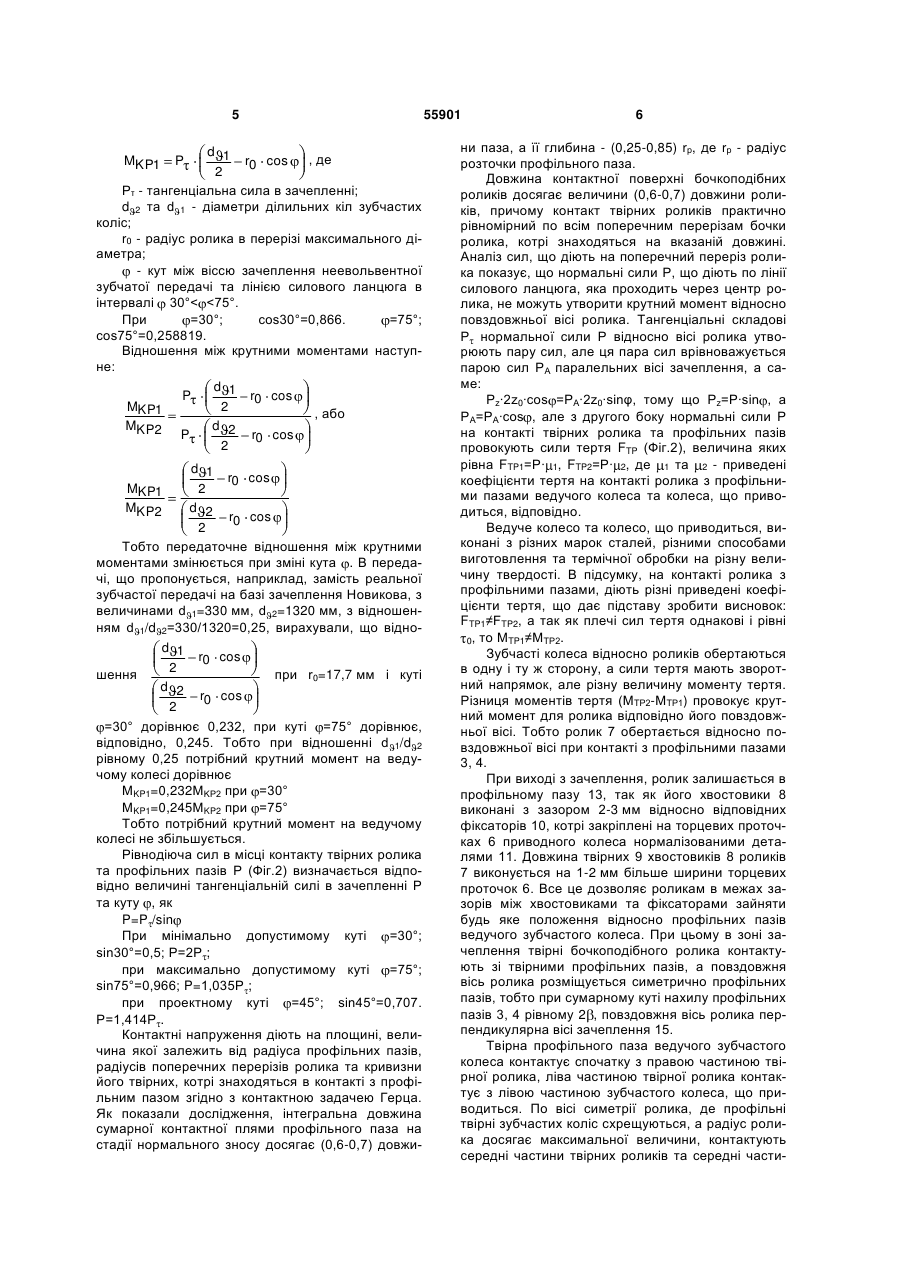

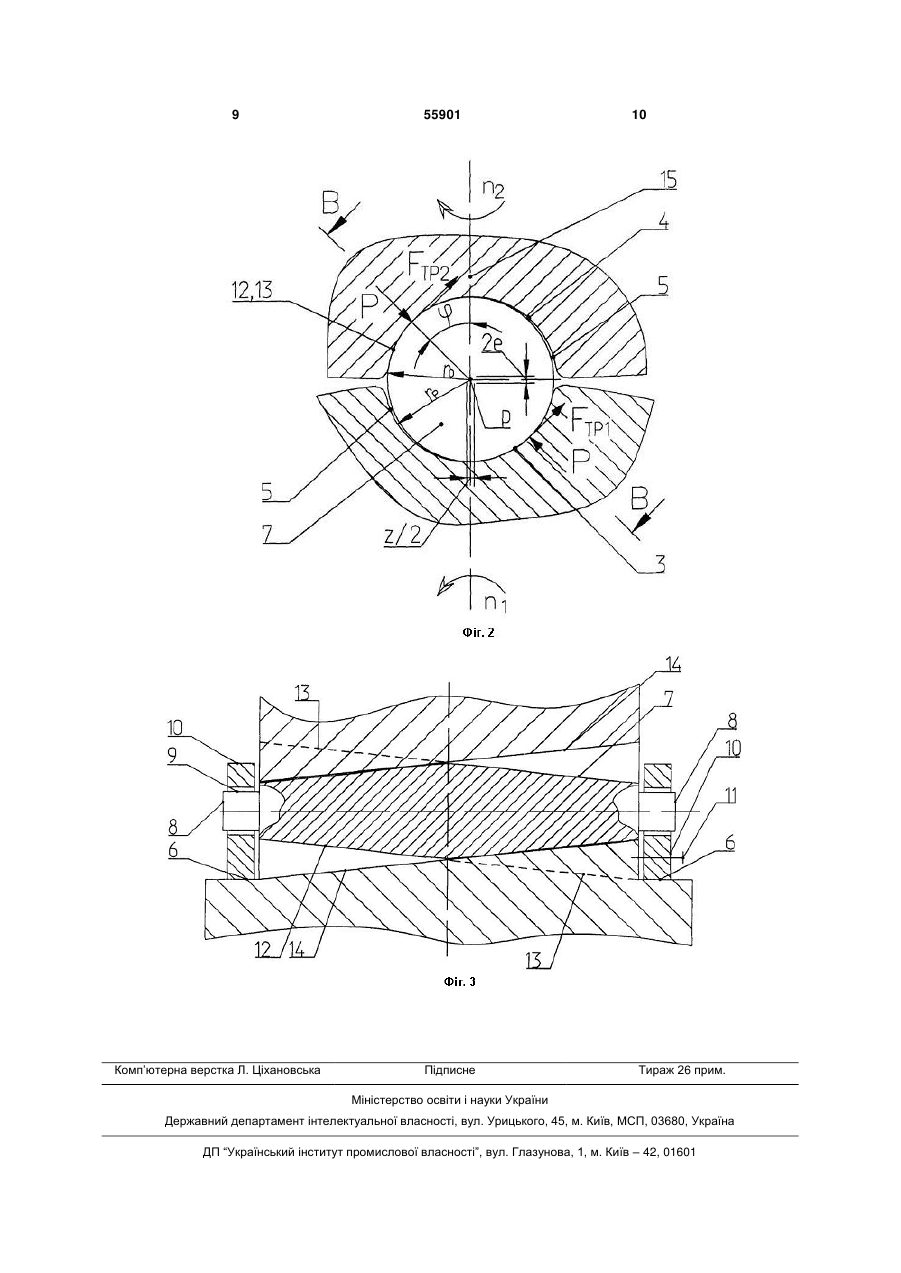

ДивитисяДодаткова інформація
Назва патенту англійськоюNon-involute toothed gearing
Автори англійськоюBobukh Ivan Oleksiiovych, Fedorinov Volodymyr Anatoliiovych, Bobukh Vsevolod Ivanovych, Bobukh Oleksii Ivanovych, Beklenischev Oleh Petrovych
Назва патенту російськоюНеэвольвентная зубчатая передача
Автори російськоюБобух Иван Алексеевич, Федоринов Владимир Анатольевич, Бобух Всеволод Иванович, Бобух Алексей Иванович, Бекленищев Олег Петрович
МПК / Мітки
МПК: F16H 1/00
Мітки: неевольвентна, зубчаста, передача
