Рухома платформа для розміщення глядацьких крісел в кінотеатрі
Формула / Реферат
1. Рухома платформа для розміщення глядацьких крісел в кінотеатрі, що містить виконану з можливістю руху верхню основу та нерухому нижню основу, які сполучені між собою за допомогою поршневих циліндрів, що обладнані штоками, а також привід і систему керування, яка відрізняється тим, що кожен з поршневих циліндрів обладнаний датчиком положення штока.
2. Рухома платформа для розміщення глядацьких крісел в кінотеатрі за п. 1, яка відрізняється тим, що датчик положення штока містить нерухомий елемент, встановлений на поршневому циліндрі паралельно руху його штока, та рухомий елемент, що прикріплений до цього штока.
3. Рухома платформа для розміщення глядацьких крісел в кінотеатрі за п. 2, яка відрізняється тим, що рухомий елемент датчика виконаний у вигляді магніту.
4. Рухома платформа для розміщення глядацьких крісел в кінотеатрі за п. 2, яка відрізняється тим, що рухомий елемент датчика механічно зв'язаний з його нерухомим елементом.
Текст

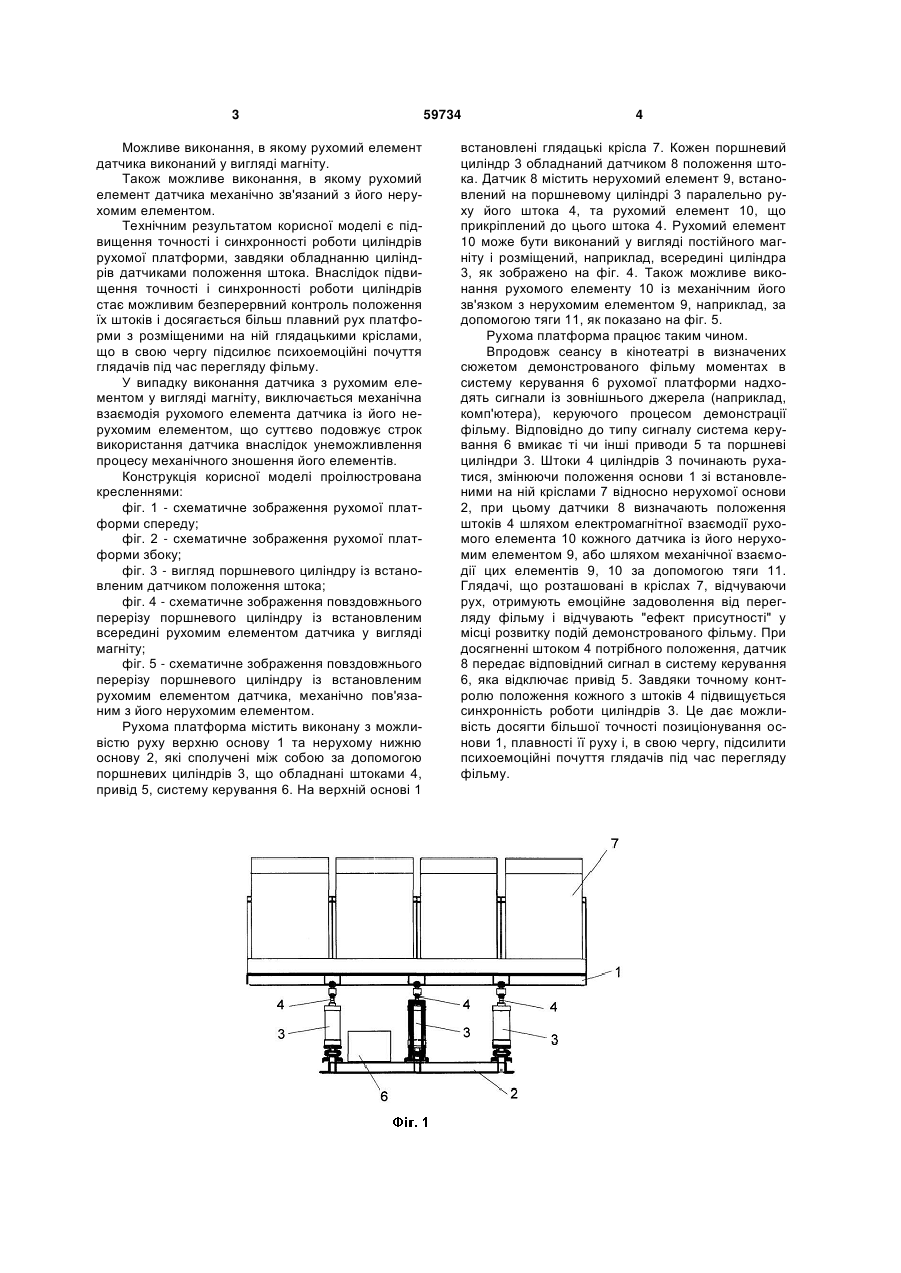

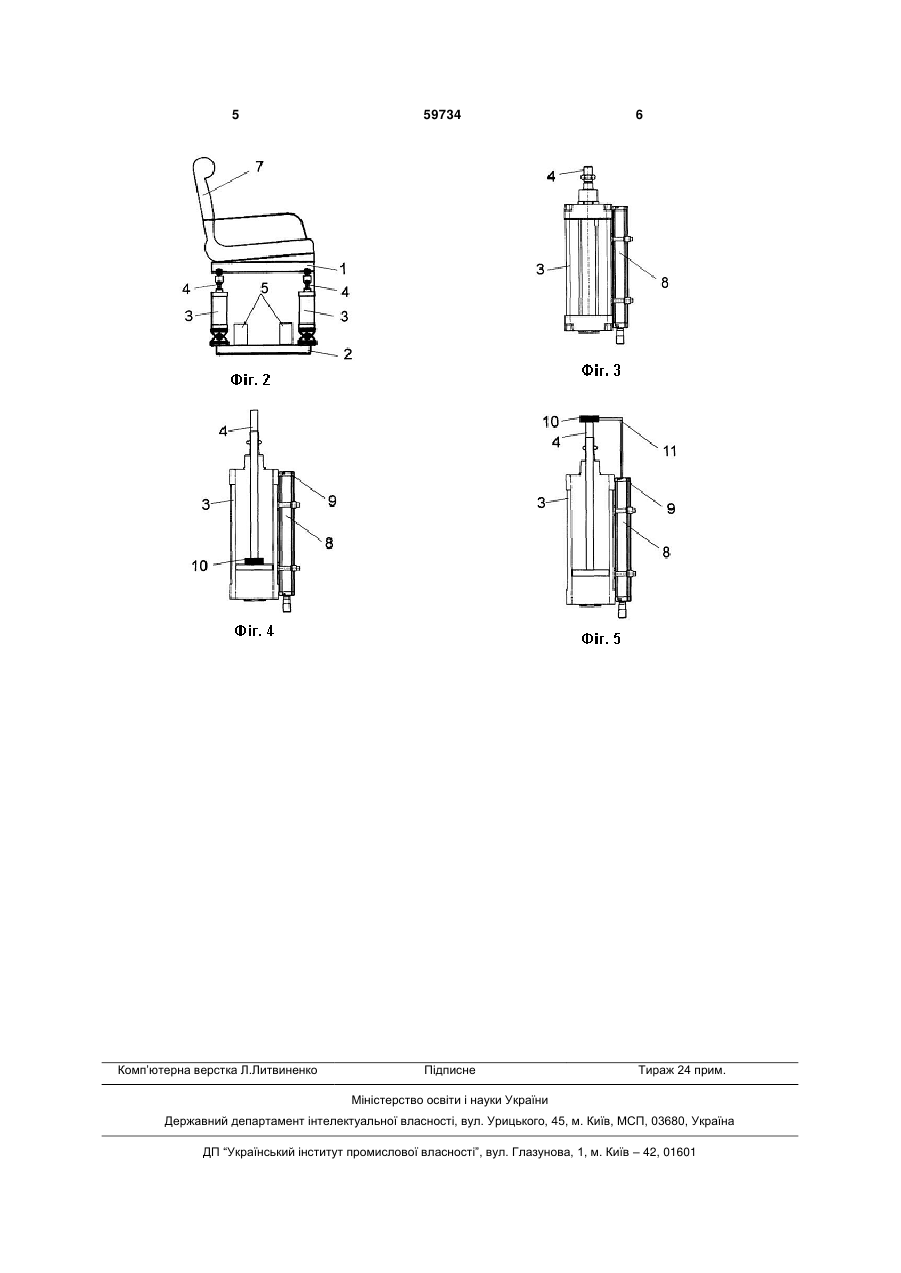

1. Рухома платформа для розміщення глядацьких крісел в кінотеатрі, що містить виконану з можливістю руху верхню основу та нерухому нижню основу, які сполучені між собою за допомогою поршневих циліндрів, що обладнані штоками, а також привід і систему керування, яка відрізняється тим, що кожен з поршневих циліндрів обладнаний датчиком положення штока. 3 Можливе виконання, в якому рухомий елемент датчика виконаний у вигляді магніту. Також можливе виконання, в якому рухомий елемент датчика механічно зв'язаний з його нерухомим елементом. Технічним результатом корисної моделі є підвищення точності і синхронності роботи циліндрів рухомої платформи, завдяки обладнанню циліндрів датчиками положення штока. Внаслідок підвищення точності і синхронності роботи циліндрів стає можливим безперервний контроль положення їх штоків і досягається більш плавний рух платформи з розміщеними на ній глядацькими кріслами, що в свою чергу підсилює психоемоційні почуття глядачів під час перегляду фільму. У випадку виконання датчика з рухомим елементом у вигляді магніту, виключається механічна взаємодія рухомого елемента датчика із його нерухомим елементом, що суттєво подовжує строк використання датчика внаслідок унеможливлення процесу механічного зношення його елементів. Конструкція корисної моделі проілюстрована кресленнями: фіг. 1 - схематичне зображення рухомої платформи спереду; фіг. 2 - схематичне зображення рухомої платформи збоку; фіг. 3 - вигляд поршневого циліндру із встановленим датчиком положення штока; фіг. 4 - схематичне зображення повздовжнього перерізу поршневого циліндру із встановленим всередині рухомим елементом датчика у вигляді магніту; фіг. 5 - схематичне зображення повздовжнього перерізу поршневого циліндру із встановленим рухомим елементом датчика, механічно пов'язаним з його нерухомим елементом. Рухома платформа містить виконану з можливістю руху верхню основу 1 та нерухому нижню основу 2, які сполучені між собою за допомогою поршневих циліндрів 3, що обладнані штоками 4, привід 5, систему керування 6. На верхній основі 1 59734 4 встановлені глядацькі крісла 7. Кожен поршневий циліндр 3 обладнаний датчиком 8 положення штока. Датчик 8 містить нерухомий елемент 9, встановлений на поршневому циліндрі 3 паралельно руху його штока 4, та рухомий елемент 10, що прикріплений до цього штока 4. Рухомий елемент 10 може бути виконаний у вигляді постійного магніту і розміщений, наприклад, всередині циліндра 3, як зображено на фіг. 4. Також можливе виконання рухомого елементу 10 із механічним його зв'язком з нерухомим елементом 9, наприклад, за допомогою тяги 11, як показано на фіг. 5. Рухома платформа працює таким чином. Впродовж сеансу в кінотеатрі в визначених сюжетом демонстрованого фільму моментах в систему керування 6 рухомої платформи надходять сигнали із зовнішнього джерела (наприклад, комп'ютера), керуючого процесом демонстрації фільму. Відповідно до типу сигналу система керування 6 вмикає ті чи інші приводи 5 та поршневі циліндри 3. Штоки 4 циліндрів 3 починають рухатися, змінюючи положення основи 1 зі встановленими на ній кріслами 7 відносно нерухомої основи 2, при цьому датчики 8 визначають положення штоків 4 шляхом електромагнітної взаємодії рухомого елемента 10 кожного датчика із його нерухомим елементом 9, або шляхом механічної взаємодії цих елементів 9, 10 за допомогою тяги 11. Глядачі, що розташовані в кріслах 7, відчуваючи рух, отримують емоційне задоволення від перегляду фільму і відчувають "ефект присутності" у місці розвитку подій демонстрованого фільму. При досягненні штоком 4 потрібного положення, датчик 8 передає відповідний сигнал в систему керування 6, яка відключає привід 5. Завдяки точному контролю положення кожного з штоків 4 підвищується синхронність роботи циліндрів 3. Це дає можливість досягти більшої точності позиціонування основи 1, плавності її руху і, в свою чергу, підсилити психоемоційні почуття глядачів під час перегляду фільму. 5 Комп’ютерна верстка Л.Литвиненко 59734 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMovable platform for arranging viewers armchairs in movie theater
Автори англійськоюAbrahamets Yurii Ivanovych
Назва патенту російськоюПодвижная платформа для размещения зрительских кресел в кинотеатре
Автори російськоюАбрагамец Юрий Иванович
МПК / Мітки
МПК: A63J 25/00, A63G 31/00, A47C 1/00
Мітки: розміщення, рухома, глядацьких, крісел, платформа, кінотеатрі
