Датчик тиску

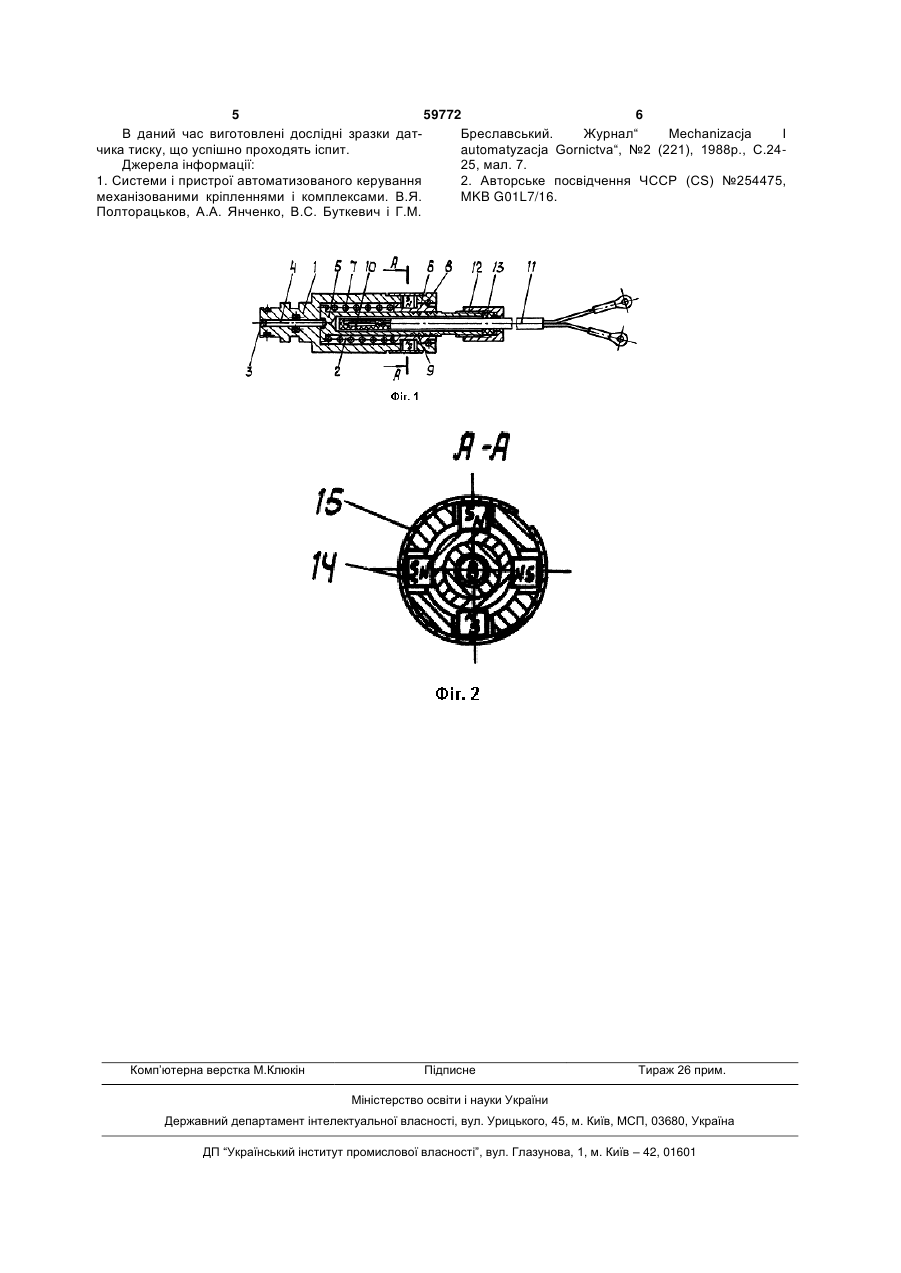

1. Датчик тиску, що містить корпус з порожнинами, у якому розміщені ущільнений штовхач, один кінець якого виведений у порожнину вимірюваного тиску, а другий контактує з підпружиненим плунжером, геркон з підключеними до нього електричними проводами і постійний магніт розміщені з C2 1 3 59772 4 електричного проводу; На фіг.1 - зображений поздовжній розріз дат- складність конструкції і великі габарити через чика тиску; на фіг.2 - розріз датчика тиску по плонеобхідність мати спеціальний пристрій для нащині установлення частин постійного магніту. строювання датчика на заданий тиск спрацьовуДатчик тиску містить корпус 1 з основною повання, через бічне розташування геркона і необрожниною 2 і порожниною вимірюваного тиску 3, хідності його захисту від впливу зовнішнього ущільнений штовхач 4, що контактує з плунжером середовища, а також через використання рухливо5, втулку 6, пружину 7, пружинне кільце 8, кільцеві го кільцевого постійного магніту, що вимагає багапроточування 9, геркон 10, електричні проводи 11, то місця для свого розміщення і переміщення; гайку 12, ущільнювальне кільце 13, частини пос- неефективне використання постійного магнітійного магніту 15. Ущільнений штовхач розміщету, тому що в зоні розташування геркона напружений у порожнині 3 і контактує з плунжером 5, устаність магнітного поля незначна, тим часом як основленому в основній порожнині 2, між бортиком новна частина магнітної енергії сконцентрована у плунжера 5 і втулкою 6 установлена пружина 7, внутрішньому просторі магніту. Це пояснюється втулка 6 утримується в корпусі 1 за допомогою тим, що магнітні силові лінії розташовані всередині пружинного кільця 8 і при роботі датчика складає з магніту значно густіше, ніж з його зовнішньої стокорпусом єдине ціле, плунжер 5 виведений через рони. втулку 6 назовні і має кільцеві проточування 9, Задачею винаходу є розширення функціонаплунжер 5 має осьовий канал, у якому розміщений льних можливостей за рахунок візуального контгеркон 10, жорстко з'єднаний з електричними проролю величини тиску рідини, підвищення надійноводами 11, на кінці плунжера 5 є різьблення, на сті і спрощення конструкції. яке нагвинчена гайка 12, усередині гайки розміщеПоставлена задача розв’язується тим, що в не ущільнювальне кільце 13, що ущільнює проводатчику тиску, що містить корпус з порожнинами, у ди 11 і фіксує їх в заданому положенні, у радіальяких розміщені ущільнений штовхач, один кінець них свердліннях корпуса встановлені частини якого виведений у порожнину вимірюваного тиску, постійного магніту 14, котрі входять у проточувана другий контактує з підпружиненим плунжером, а ня на втулці 6, зовні отвори з частинами магніту також геркон з підключеними до нього електричзакриті зігненою пластинкою 15. ними проводами і постійний магніт розміщені з У датчик тиску входять наступні покупні деталі: можливістю взаємодії при їхньому взаємному пегеркон, магнит, проводи. реміщенні, кінець плунжера виведений назовні Працює датчик тиску таким чином. корпуса і має кільцеві проточування для візуальної У початковому положенні тиск у порожнині 3 оцінки ступеня його висування з корпуса; плунжер відсутній, плунжер 5 пружиною 7 всунутий у корпус виконаний з немагнітного матеріалу, геркон роз1 до упора, кільцеві проточки на плунжері 5 усунуті міщений у його осьовому каналі, а постійний магу втулку 6. Геркон 10 розташований далеко від ніт закріплений на корпусі; геркон і електричні пропостійного магніту і знаходиться у вихідному поводи жорстко з'єднані між собою, проводи ложенні. виведені із плунжера через його зовнішній торець і При підвищенні тиску в порожнині 3 ущільнезакріплені на виході за допомогою ущільнювальноний штовхач 4 давить на плунжер 5 і переміщує го кільця з можливістю переміщення при настроюйого, переборюючи опір пружини 7. Ступінь висованні датчика; постійний магніт виконаний з деківування плунжера 5 з корпуса 1 (точніше з втулки лькох частин, розміщених по колу навколо 6) відповідає величині вимірюваного тиску і контгеркона, причому частини магніту звернені до герролюється візуально по кількості з'явлених з коркону однойменними полюсами. пуса кільцевих проточок 9. При висуванні плунжеВиведення кінця плунжера назовні корпуса і ра разом з ним переміщається геркон 10, наявність кільцевих проточувань для візуальної наближаючись до магніту 14. По досягненні задаоцінки ступеня його висування з корпуса дозволиного тиску геркон перемикається і видає сигнал в ло візуально контролювати величину тиску рідини. електричну систему контролю. При подальшому Розміщення геркона у осьовому каналі плунпідвищенні тиску аж до максимального геркон 10 жера, причому цей канал герметично відділений переміщується в зоні дії магніту 14 і залишається від порожнини корпуса і має тільки один вихід - у перемкнутим. Величина тиску, при якому відбуваатмосферу, та ущільнення електричних провів у ється спрацьовування геркона 10, залежить від цьому виході за допомогою ущільнювального кільположення його в каналі плунжера 5. Чим глибше ця дали можливість забезпечити захист електричгеркон 10 з електричними проводами 11 всунутий ної системи контролю. у канал, тим при більшій величині тиску він спраЖорстке з’єднання геркона та електричних цьовує. І, навпаки, при висуванні геркона 10 разом проводів між собою, виведення проводів з плунз електричними проводами 11 з каналу плунжера жера через його зовнішній торець та закріплення 5 тиск спрацьовування датчика зменшується. При на виході за допомогою ущільнювального кільця з зниженні тиску в порожнині 3 плунжер 5 під дією можливістю переміщення при настроюванні датчипружини 7 всувається в корпус 1, а відповідні кілька на заданий тиск спрацьовування спрощує консцеві проточування на плунжері 5 ховаються у кортрукцію датчика тиску. пус 1, точніше у втулку 6. При зменшенні тиску до Закріплення магніту на корпусі, виповнення визначеної величини геркон 10 відсувається від магніту із декількох частин розміщених по колу магніту настільки, що він повертається у початкове навколо геркона, відсутність спеціального приположення і сигнал на електричну систему контстрою для настроювання датчика дозволяє зменролю зникає. У випадку зниження тиску до нуля шить його габарити. датчик повертається у початкове положення. 5 59772 6 В даний час виготовлені дослідні зразки датБреславський. Журнал“ Mechanizacja I чика тиску, що успішно проходять іспит. automatyzacja Gornictva“, №2 (221), 1988р., С.24Джерела інформації: 25, мал. 7. 1. Системи і пристрої автоматизованого керування 2. Авторське посвідчення ЧССР (CS) №254475, механізованими кріпленнями і комплексами. В.Я. MKB G01L7/16. Полторацьков, А.А. Янченко, В.С. Буткевич і Г.М. Комп’ютерна верстка М.Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
