Датчик тиску
Номер патенту: 55808
Опубліковано: 15.04.2003
Автори: Семен Ярослав Васильович, Шевчук Роман Степанович, Паславський Ростислав Ігорович, Миронюк Олег Сергійович, Крупич Олег Михайлович, Ріпка Іван Іванович
Формула / Реферат
Датчик тиску, що виконаний у вигляді консольної балки з наклеєним на ній тензорезистором, з'єднаної з базовою площадкою, який відрізняється тим, що додатково оснащений комплектом пружних прокладок з різним коефіцієнтом жорсткості, монтування однієї з яких, залежно від робочого діапазону, передбачено між консольною балкою і базовою площадкою.
Текст

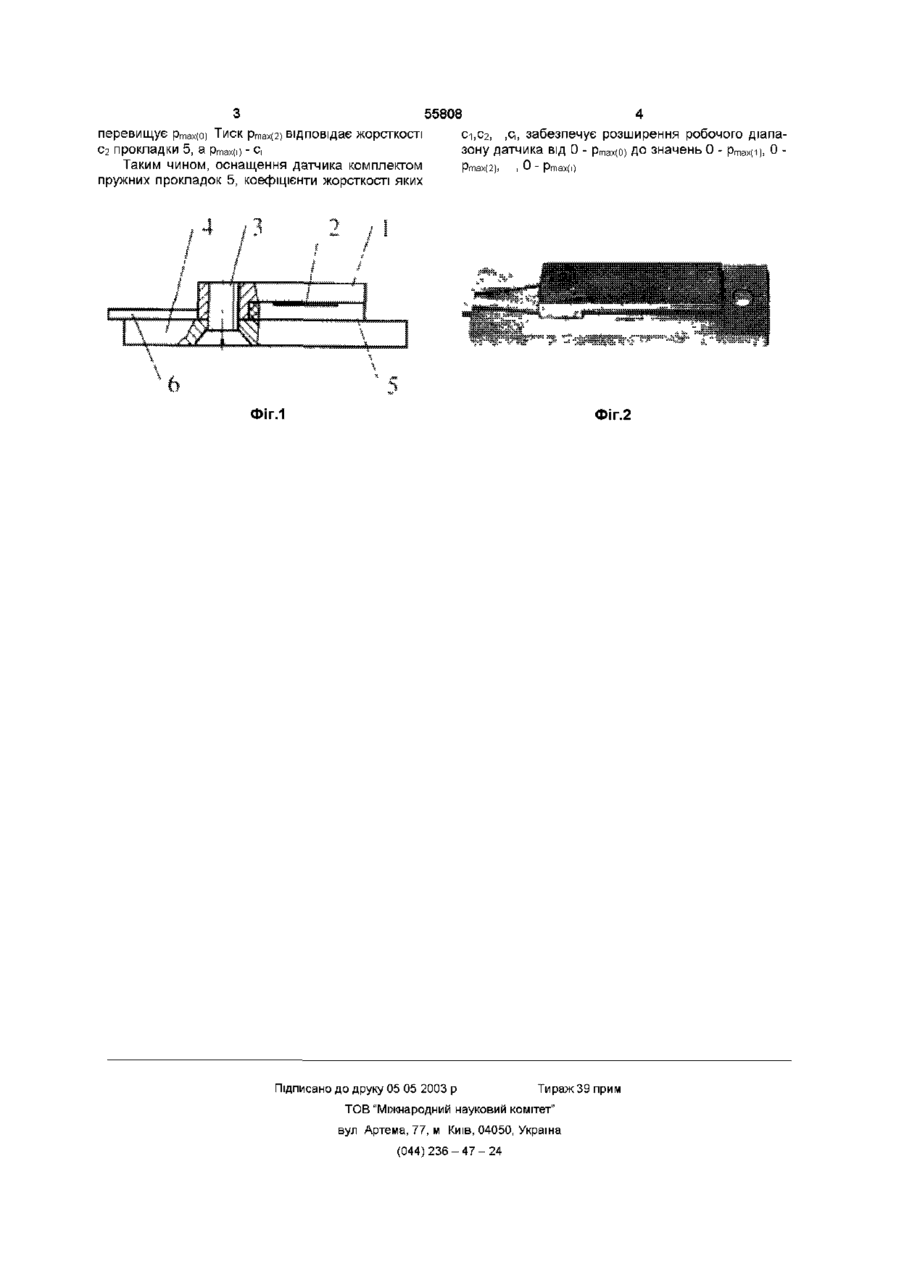

Датчик тиску, що виконаний у вигляді консольної балки з наклеєним на ній тензорезистором, з'єднаної з базовою площадкою, який відрізняється тим, що додатково оснащений комплектом пружних прокладок з різним коефіцієнтом жорсткості, монтування однієї з яких, залежно від робочого діапазону, передбачено між консольною балкою і базовою площадкою наної з базовою площадкою, згідно винаходу додатково оснащений комплектом пружних прокладок з різним коефіцієнтом жорсткості, монтування однієї з яких, залежно від робочого діапазону, передбачено між консольною балкою і базовою площадкою Прокладки змінюють опір прогину консольної балки і забезпечують розширення робочого діапазону датчика На фіг 1 наведена схема датчика тиску, на фіг 2 - його загальний вигляд Датчик тиску (фіг 1) включає консольну балку 1 з наклеєним на ній тензорезистором 2, яка гвинтом 3 з'єднана з базовою площадкою 4, тобто площадкою кріплення датчика на корі Датчик оснащений комплектом пружних прокладок 5 з різним коефіцієнтом жорсткості, монтування однієї з яких, залежно від робочого діапазону, передбачено між консольною балкою 1 і площадкою 4 Тензорезистор 2 за допомогою кабелів 6 з'єднаний з узгоджувально-підсилювальним та реєструючим пристроями При сприйнятті тиску р закріпленим на корі датчиком консольна балка і прогинається, долаючи пружний опір деформуванню прокладки 5 Наклеєний на балці 1 тензорезистор 2 ЛІНІЙНО деформується і пропорційно деформації ДІ змінюється його опір Сигнал про зміну опору після підсилення реєструється і за ним оцінюється значення тиску р Якщо жорсткість прокладки 5 становить с-і, тоді максимально допустима деформація ДІ т а х тензорезистора 2 і ВІДПОВІДНИЙ їй прогин Д п т а х консольної баЛКИ 1 ДОСЯГаЮТЬСЯ При ТИСКУ Ртах(1), ЯКИЙ 00 о 0 0 Ю Ю З 55808 перевищує pmax(O) Тиск pmax(2) відповідає жорсткості с 2 прокладки 5, а р таХ (і) - с, ТаКИМ ЧИНОМ, ОСНащеННЯ ДаТЧИКа КОМПЛеКТОМ 4 сі,С2, ,с,, забезпечує розширення робочого діапазону датчика від 0 - ртах(0) до значень 0 - р т а х(і), 0 Ртах(2), пружних прокладок 5, коефіцієнти жорсткості яких , 0 - р т ах(і) ФІГ.1 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure transducer
Автори англійськоюShevchuk Roman Stepanovych, Krupych Oleh Mykhailovych, Semen Yaroslav Vasyliovych, Myroniuk Oleh Serhiiovych, Paslavskyi Rostyslav Ihorovych, Ripka Ivan Ivanovych
Назва патенту російськоюДатчик давления
Автори російськоюШевчук Роман Степанович, Крупич Олег Михайлович, Семен Ярослав Васильевич, Миронюк Олег Сергеевич, Паславский Ростислав Игоревич, Рипка Иван Иванович
