Пристрій для зберігання коштовностей, зокрема грошей, в камерних сховищах та подібних приміщеннях

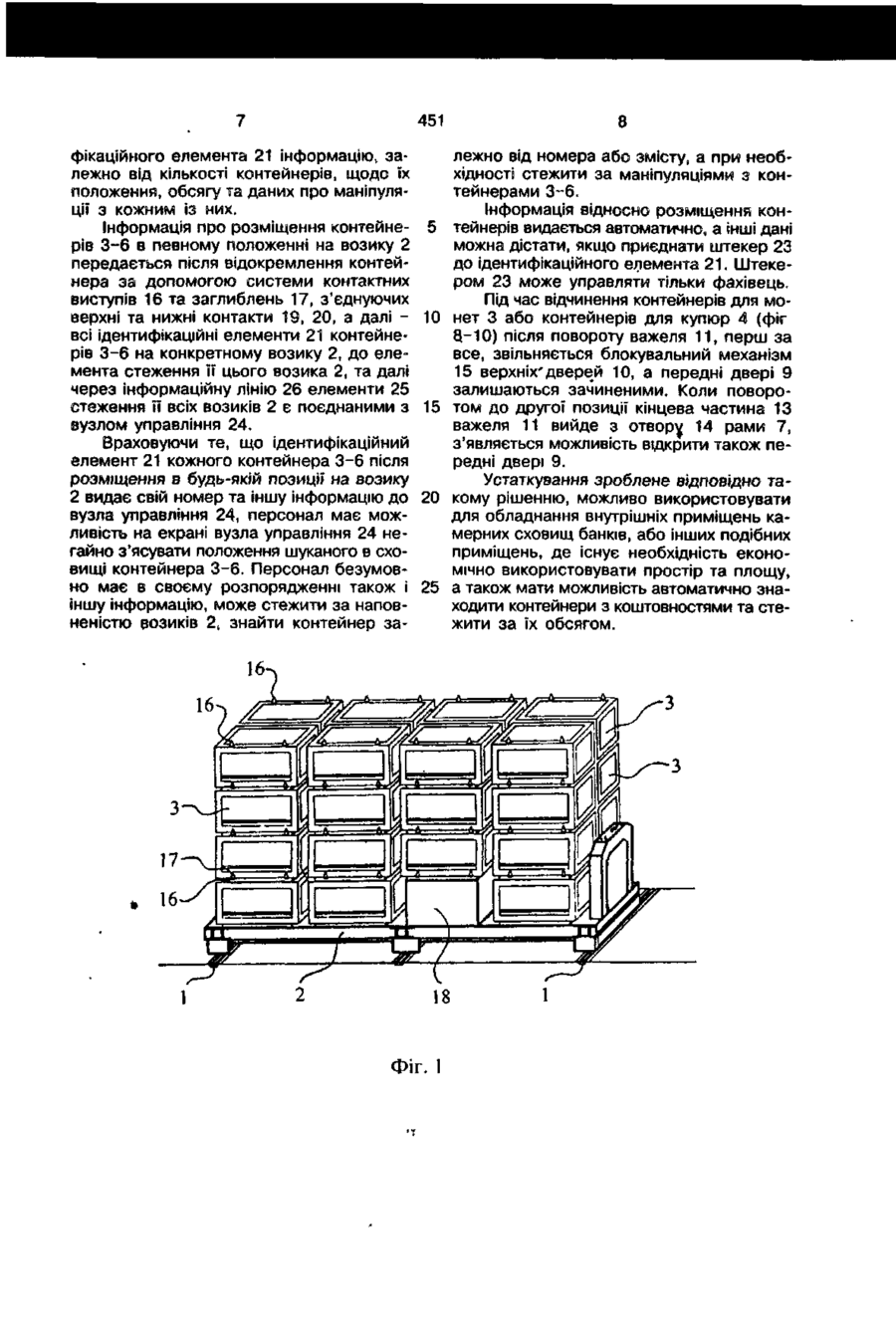

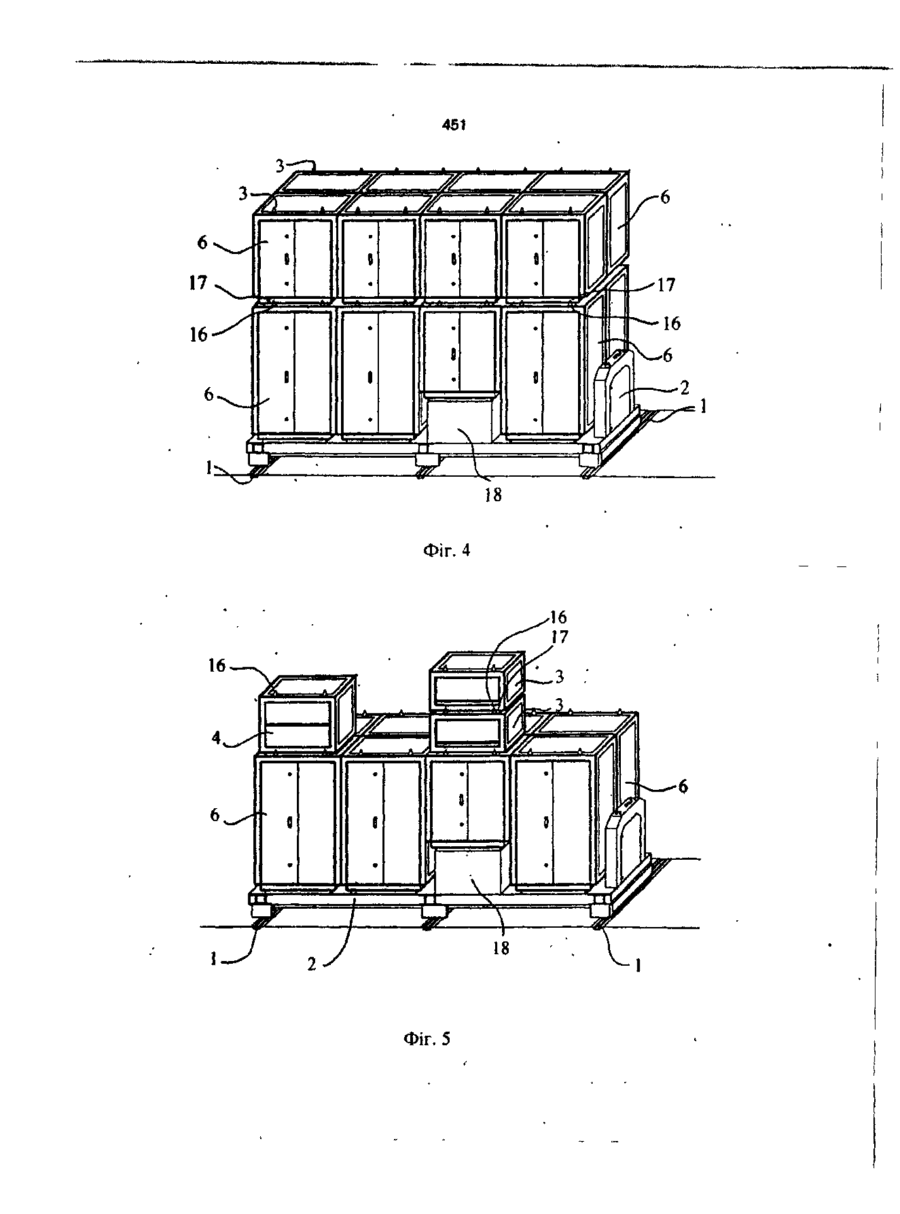

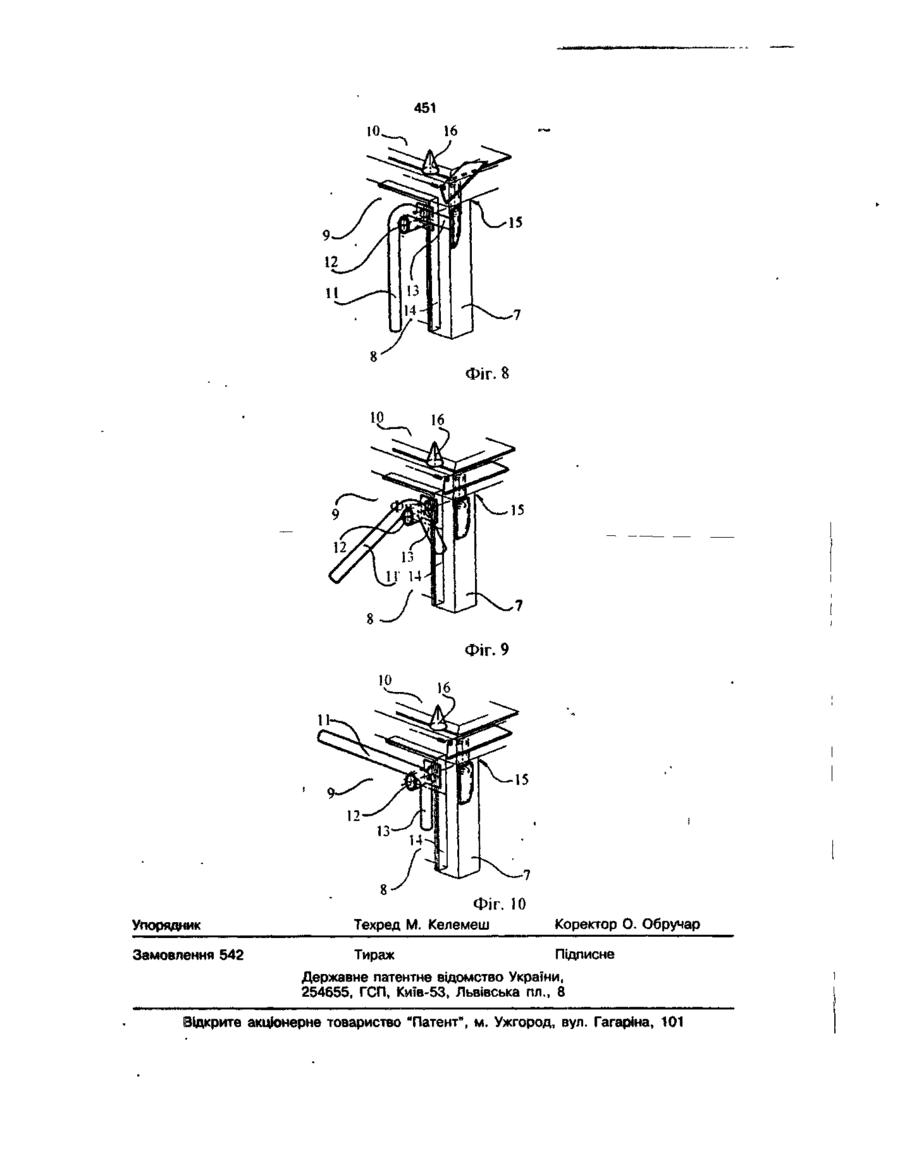

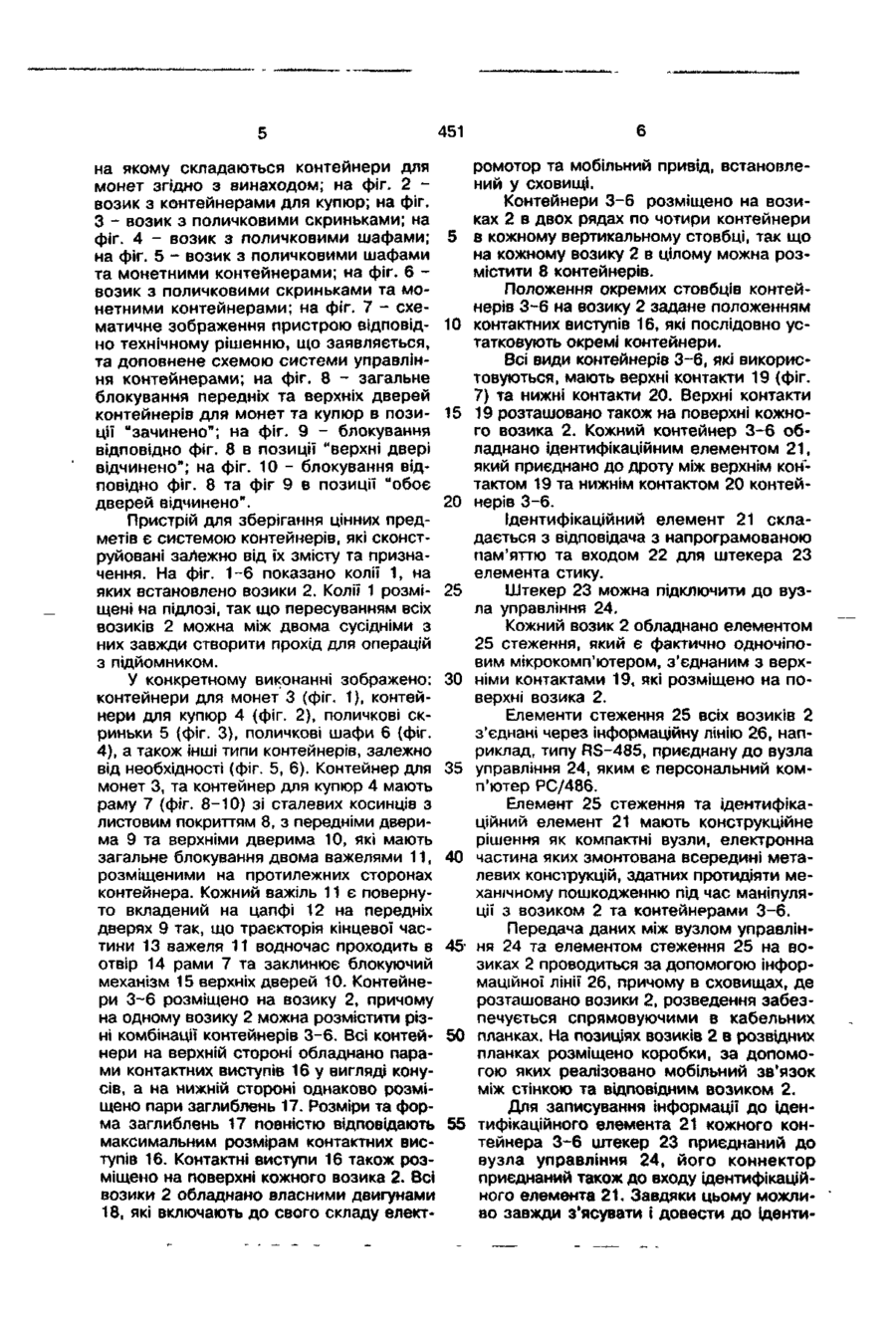

1. Пристрій для зберігання цінностей, зокрема грошей, в камерних сховищах та подібних приміщеннях, що має систему контейнерів, який в і д р і з н я є т ь с я тим, що контейнери окремо складено один на одному та на возиках, які пересуваються по коліях у сховищі, а кожний контейнер має зверху щонайменше два контактні виступи та/або заглиблення, а на нижній стороні - відповідні заглиблення та/або виступи, при цьому кожний возик має розміщені на поверхні контактні виступи та/або заглиблення для розміщення контейнерів. 2. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що кожний возик має власний двигун. 3. Пристрій за пп. 1-2, який в і д р і з н я є т ь с я тим, що контейнери мають верхні та нижні контакти, а на поверхні кожного возика знаходяться верхні контакти, приєднані до елемента стеження, який розміщено в кожному возику, при цьому кожний контейнер обладнано іден тифікаційним елементом з входом для штекера елемента стику, сам ідентифікаційний елемент приєднано до дроту між верхнім та нижнім контактами контейнерів, а всі елементи стеження за допомогою інформаційної лінії з'єднані з вузлом управління. 4. Пристрій за пп. 1 -3, який в і д р і з н я є т ь с я тим, що контактні виступи мають форму конуса. 5. Пристрій за пп. 1-4, який в і д р і з н я є т ь с я тим, що контейнери вироблено як контейнери для монет та/або контейнери для купюр та/або у вигляді поличкових скринь та/або поличкових шаф, при цьому всі контейнери мають напрямні для пересування за допомогою підйомників-транспортерів. 6. Пристрій за п. 5, який в і д р і з н я є т ь с я тим, що монетні та купюри? контейнери мають раму зі сталевих косинців з листовим покриттям, а також передні та верхні двері з загальним блокуванням, яке складається щонайменше з одного важеля, повернуто вкладеного в цапфі на передніх дверях таким чином, що траєкторія кінцевої частини цього важеля водночас проходить через отвір рами та зчіплюється з блокувальним механізмом верхніх дверей. 7. Пристрій за пп. 1-4, який в і д р і з н я є т ь с я тим, що елемент стеження представляє собою відповідач з програмованою пам'яттю, а вузол управління персональний комп'ютер. с > 451 Корисна модель стосується пристрою для зберігання цінних предметів, зокрема грошей, • в камерних сховищах та інших подібних приміщеннях. Для зберігання грошей в камерних схо- 5 вищах банки застосовують різноманітні засоби транспортування та зберігання, наприклад, різні контейнери та мішки, які складають на полицях, в шафах або безпосередньо на підлозі сховища. 10 Відомий пристрій для зберігання цінностей, зокрема грошей, в камерних сховищах та подібних приміщеннях, що має систему контейнерів. Недоліком такого розміщення разом з 15 неекономічним використанням об'єму приміщення та складним маніпулюванням в його середині с незручна система обліку складу та положення контейнерів, що на практиці означає необхідність розміщува- 20 ти кожний контейнер на заздалегідь визначеному місці та ведення переліків, які треба постійно відновлювати. Приведені недоліки не дозволяють в повній мірі застосовувати пристрої для збе- 25 рігання цінних предметів, зокрема грошей, в сейфах та сховищах. В основу корисної моделі поставлено задачу створити такий пристрій для зберігання цінностей, у якому завдяки мо- 30 дульному рішенню систеси, що фактично засновується на розміщенні сейфів, зібраних з окремих елементів (контейнерів) на возиках, в сховищі на коліях, вдалось би збільшити економічність використання об'є- 35 му та надійність зберігання цінностей. Задача, яка поставлена, вирішується тим, що в пристрої для зберігання цінностей, зокрема грошей, в камерних сховищах та подібних приміщеннях, що має 40 систему контейнерів, згідно з корисною моделлю контейнери окремо складено один на* одному та на возиках, які пересуваються по коліях у сховищі, а кожний "контейнер має зверху щонайменше два 45 контактні виступи та/або заглиблення, а на нижній стороні - відповідні заглиблення та/або виступи, при цьому кожний возик має розміщені на поверхні контактні виступи та/або заглиблення для розміщення 50 контейнерів. Зручно, коли кожний возик обладнано власним двигуном. Пристрій такого типу полегшує також можливості маніпулювання з розміщенням 55 контейнерів. Щоб добитися можливості локалізувати позицію окремого контейнера, найзручніше обладнати контейнери верхніми та нижніми з'єднувальними контактами, а на верхній поверхні кожного возика розташувати також контакти, приєднані до елемента стеження, який є на кожному возику. Кожний контейнер доцільно обладнати ідентифікаційним елементом з входом для штекера елемента стику. Ідентифікаційний елемент підключений на дріт, який з'єднує верхні та нижні контакти контейнерів. Всі елементи стеження приєднані до вузла управління і утворюють інформаційну лінію. Система, що організована таким чином, дозволяє оптимально локалізувати точне місце знаходження контейнера стовбець і місце в ньому, його позицію, до того ж система сигналізує, який контейнер було відчинено, або знято. Ідентифікаційні елементи контейнерів мають можливість нести інформацію щодо кількості контейнерів, номінальної цінності купюр або монет в контейнері. В такій системі можливо також записати ім'я та код людей, які проводили останні маніпуляції з грішми, дату та час маніпуляції, тощо. За будь-яким пересуванням контейнера персонал має можливість стежити за допомогою екрана вузла управління завдяки тому, що коли контейнер зняти з його місця, роз'єднані контакти негайно активізують подання інформації щодо зміни позиції цього контейнера, яку інформацію і зображено на екрані. Таким чином персонал постійно має чітку інформацію щодо сучасного стану сховища. Контактні виступи мають зручну конусоподібну форму. Залежно від того, під що призначено контейнери, останні можна виробляти у вигляді контейнерів для монет та/або для купюр, та/або у вигляді поличкових шухляд чи, наприклад, шаф з полицями, з тим, що для всіх видів контейнерів передбачено спрямовуючі для пересування за допомогою підйомників-транспортерів. Конструкція контейнерів для монет або купюр передбачає спеціальні рами, зроблені із сталевих косинців, з листовим покриттям, передніми та верхніми дверима, які мають загальний блокуючий механізм щонайменше з одним поворотним важелем, розміщеним на фронтальній стороні дверей. Траєкторія кінця важеля водночас входить в отвір в рамі та заклинює бло1куючий механізм верхніх дверей. І ще однією перевагою є те, що вузол управління фактично може бути персональним комп'ютером, а елемент стеження - відповідником з програмованою пам'яттю. На фіг. 1 представлено у схематичному вигляді возик на колесиках у сховищі, 451 на якому складаються контейнери для монет згідно з винаходом; на фіг. 2 возик з контейнерами для купюр; на фіг. З - возик з поличковими скриньками; на фіг. 4 - возик з поличковими шафами; на фіг. 5 - возик з поличковими шафами та монетними контейнерами; на фіг. 6 возик з поличковими скриньками та монетними контейнерами; на фіг. 7 - схематичне зображення пристрою відповідно технічному рішенню, що заявляється, та доповнене схемою системи управління контейнерами; на фіг. 8 - загальне блокування передніх та верхніх дверей контейнерів для монет та купюр в позиції "зачинено"; на фіг. 9 - блокування відповідно фіг. 8 в позиції "верхні двері відчинено"; на фіг. 10 - блокування відповідно фіг. 8 та фіг 9 в позиції "обоє дверей відчинено". Пристрій для зберігання цінних предметів є системою контейнерів, які сконструйовані залежно від їх змісту та призначення. На фіг. 1-6 показано колії 1, на яких встановлено возики 2. Колії 1 розміщені на підлозі, так що пересуванням всіх возиків 2 можна між двома сусідніми з них завжди створити прохід для операцій з підйомником, У конкретному виконанні зображено: контейнери для монет 3 (фіг. 1), контейнери для купюр 4 (фіг. 2), поличкові скриньки 5 (фіг. 3), поличкові шафи 6 (фіг. 4), а також інші типи контейнерів, залежно від необхідності (фіг. 5, 6). Контейнер для монет 3, та контейнер для купюр 4 мають раму 7 (фіг. 8-10) зі сталевих косинців з листовим покриттям 8, з передніми дверима 9 та верхніми дверима 10, які мають загальне блокування двома важелями 11, розміщеними на протилежних сторонах контейнера. Кожний важіль 11 є повернуто вкладений на цапфі 12 на передніх дверях 9 так, що траєкторія кінцевої частини 13 важеля 11 водночас проходить в отвір 14 рами 7 та заклинює блокуючий механізм 15 верхніх дверей 10. Контейнери 3-6 розміщено на возику 2, причому на одному возику 2 можна розмістити різні комбінації контейнерів 3-6. Всі контейнери на верхній стороні обладнано парами контактних виступів 16 у вигляді конусів, а на нижній стороні однаково розміщено пари заглиблень 17. Розміри та форма заглиблень 17 повністю відповідають максимальним розмірам контактних виступів 16. Контактні виступи 16 також розміщено на поверхні кожного возика 2. Всі возики 2 обладнано власними двигунами 18, які включають до свого складу елект 5 10 15 20 25 30 35 40 45 50 55 ромотор та мобільний привід, встановлений у сховищі. Контейнери 3-6 розміщено на возиках 2 в двох рядах по чотири контейнери в кожному вертикальному стовбці, так що на кожному возику 2 в цілому можна розмістити 8 контейнерів. Положення окремих стовбців контейнерів 3-6 на возику 2 задане положенням контактних виступів 16, які послідовно устатковують окремі контейнери. Всі види контейнерів 3-6, які використовуються, мають верхні контакти 19 (фіг. 7) та нижні контакти 20. Верхні контакти 19 розташовано також на поверхні кожного возика 2. Кожний контейнер 3-6 обладнано ідентифікаційним елементом 21, який приєднано до дроту між верхнім контактом 19 та нижнім контактом 20 контей нерів 3-6. Ідентифікаційний елемент 21 складається з відповідача з напрограмованою пам'яттю та входом 22 для штекера 23 елемента стику. Штекер 23 можна підключити до вузла управління 24. Кожний возик 2 обладнано елементом 25 стеження, який є фактично одночіповим мікрокомп'ютером, з'єднаним з верхніми контактами 19, які розміщено на поверхні возика 2. Елементи стеження 25 всіх возиків 2 з'єднані через інформаційну лінію 26, наприклад, типу RS-485, приєднану до вузла управління 24, яким є персональний комп'ютер РС/486. Елемент 25 стеження та ідентифікаційний елемент 21 мають конструкційне рішення як компактні вузли, електронна частина яких змонтована всередині металевих конструкцій, здатних протидіяти механічному пошкодженню під час маніпуляції з возиком 2 та контейнерами 3-6. Передача даних між вузлом управління 24 та елементом стеження 25 на возиках 2 проводиться за допомогою інформаційної лінії 26, причому в сховищах, де розташовано возики 2, розведення забезпечується спрямовуючими в кабельних планках. На позиціях возиків 2 в розвідних планках розміщено коробки, за допомогою яких реалізовано мобільний зв'язок між стінкою та відповідним возиком 2. Для записування інформації до ідентифікаційного елемента 21 кожного контейнера 3-6 штекер 23 приєднаний до вузла управління 24, його коннектор приєднаний також до входу ідентифікаційного елемента 21. Завдяки цьому можливо завжди з'ясувати і довести до іденти 451 фікаційного елемента 21 інформацію, залежно від кількості контейнерів, щодо їх положення, обсягу та даних про маніпуляції з кожним із них. Інформація про розміщення контейнерів 3-6 в певному положенні на возику 2 передається після відокремлення контейнера за допомогою системи контактних виступів 16 та заглиблень 17, з'єднуючих верхні та нижні контакти 19, 20, а далі всі ідентифікаційні елементи 21 контейнерів 3-6 на конкретному возику 2, до елемента стеження її цього возика 2, та далі через інформаційну лінію 26 елементи 25 стеження її всіх возиків 2 є поєднаними з вузлом управління 24. Враховуючи те, що ідентифікаційний елемент 21 кожного контейнера 3-6 після розміщення в будь-якій позиці» на возику 2 видає свій номер та іншу інформацію до вузла управління 24, персонал має можливість на екрані вузла управління 24 негайно з'ясувати положення шуканого в сховищі контейнера 3-6. Персонал безумовно має в своєму розпорядженні також і іншу інформацію, може стежити за наповненістю возиків 2 t знайти контейнер за 5 10 15 20 25 16 Фіг. 8 лежно від номера або змісту» а при необхідності стежити за маніпуляціями з контейнерами 3-6. Інформація відносно розміщення кон~ тейнерів видається автоматично, а інші дані можна дістати, якщо приєднати штекер 23 до ідентифікаційного елемента 21. Штекером 23 може управляти тільки фахівець. Під час відчинення контейнерів для монет 3 або контейнерів для купюр 4 (фіг 8-10) після повороту важеля 11, перш за все, звільняється блокувальний механізм 15 верхніх'дверей 10, а передні двері 9 залишаються зачиненими. Коли поворотом до другої позиції кінцева частина 13 важеля 11 вийде з отвору 14 рами 7, з'являється можливість відкрити також передні двері 9. Устаткування зроблене відповідно такому рішенню, можливо використовувати для обладнання внутрішніх приміщень камерних сховищ банків, або інших подібних приміщень, де існує необхідність економічно використовувати простір та площу, а також мати можливість автоматично знаходити контейнери з коштовностями та стежити за їх обсягом. 451 Фіг. 4 16 Фіг. 5 9 Л1 . 91 ISP Фіг. 8 Фіг. 9 11 Фіг. 10 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 542 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
