Рідиннокільцева машина

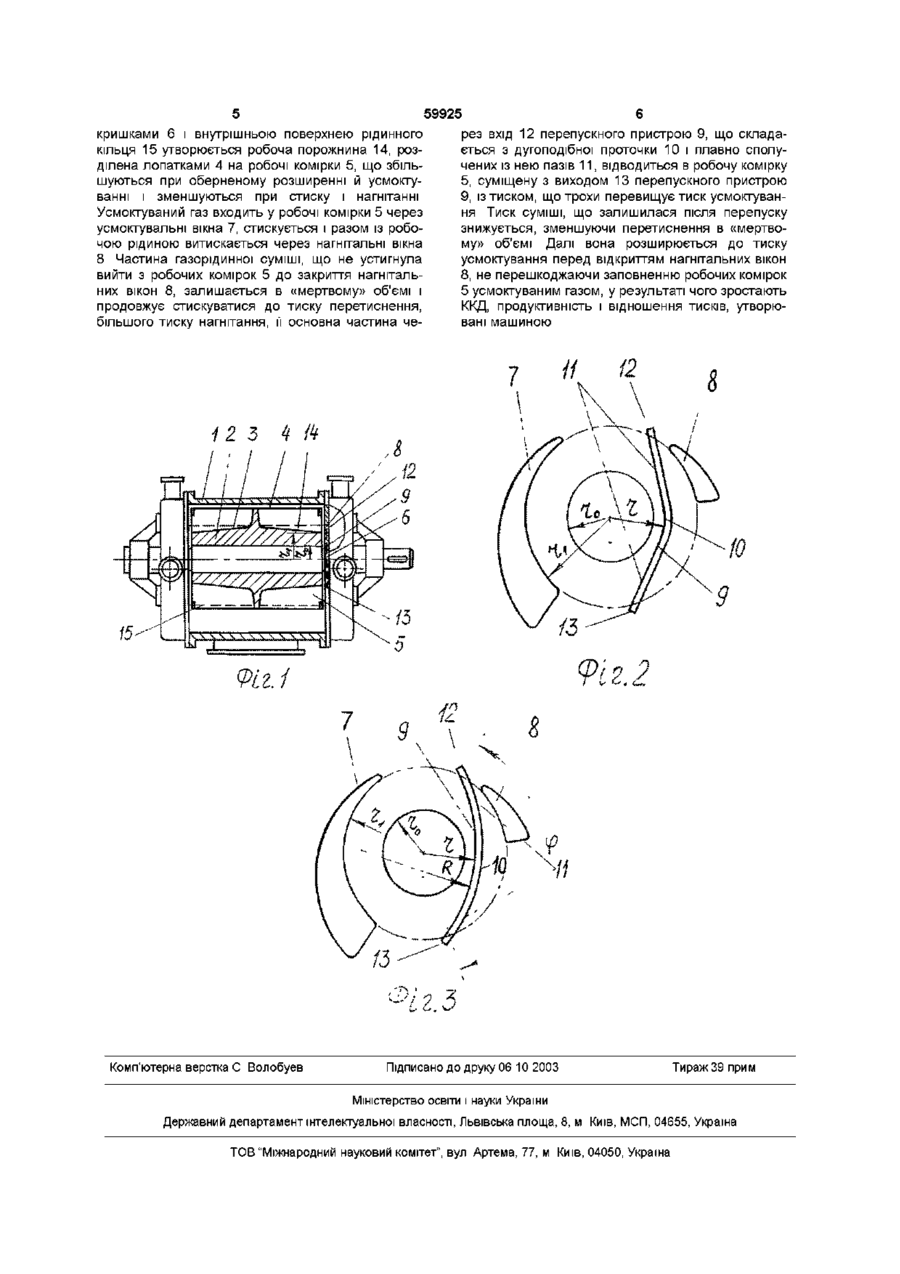

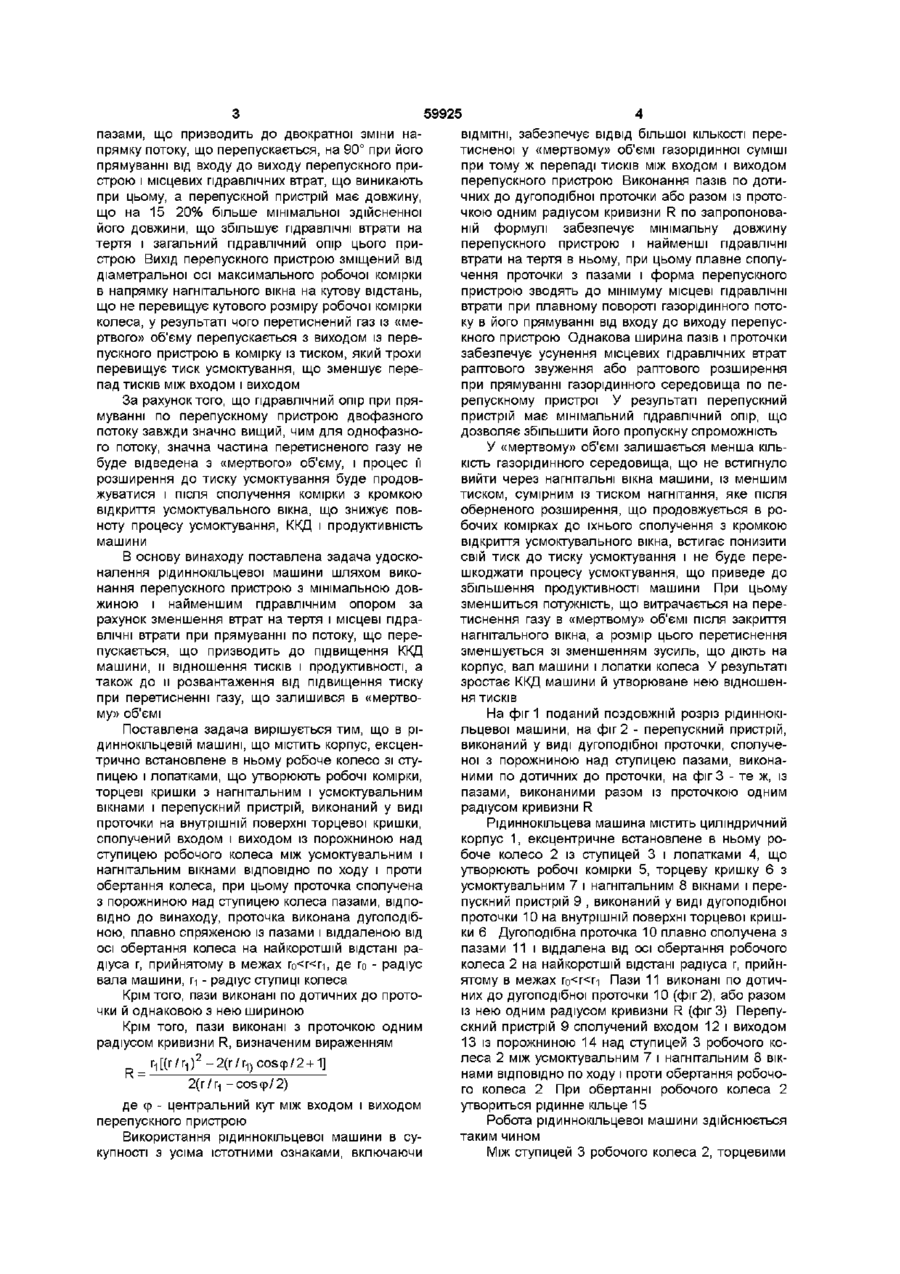

1 Рідиннокільцева машина, що містить корпус, ексцентрично встановлене в ньому робоче колесо з маточиною і лопатками, що утворюють робочі комірки, торцеві кришки з нагнітальним і усмоктувальним вікнами і перепускний пристрій, виконаний у вигляді проточки на внутрішній поверхні торцевої кришки, сполучений входом і виходом із порожниною над маточиною робочого колеса між усмоктувальним і нагнітальним вікнами ВІДПОВІДНО по ходу обертання і проти ходу обер тання колеса, при цьому проточка сполучена з порожниною над маточиною колеса пазами, яка відрізняється тим, що проточка виконана дугоподібною, плавно спряженою із пазами і віддаленою від осі обертання колеса на найкоротшу відстань радіуса г, прийнятого в межах го < г < r-і, де го - радіус вала машини, п - радіус маточини колеса 2 Рідиннокільцева машина за п 1, яка відрізняється тим, що пази виконані по дотичних до проточки й однаковою з нею шириною 3 Рідиннокільцева машина за п 1, яка відрізняється тим, що пази виконані з проточкою одним радіусом кривизни R, визначеним виразом Винахід відноситься до області вакуумного і компресорного машинобудування, і може бути використаний в рідиннокільцевих машинах Відома рідиннокільцева машина, що містить корпус, ексцентрично встановлене в ньому робоче колесо зі ступицею і лопатками, що утворюють, робочі комірки, торцеві кришки з нагнітальним і усмоктувальними вікнами і перепускний пристрій, сполучений входом і виходом із порожниною над ступицею робочого колеса між нагнітальним і усмоктувальними вікнами ВІДПОВІДНО ПО ходу і проти обертання колеса (див Ав св СРСР № 1195054, MnKF04C7/00, 1985) У ВІДОМІЙ рідиннокільцевій машині перепускний пристрій для відводу газорідинної суміші, перетисненої у «мертвому» об'ємі до тиску, більшого тиску нагнітання, у робочу комірку максимального об'єму з тиском усмоктування , виконаний у виді трубопроводу з великим гідравлічним опором, обумовленим місцевими гідравлічними втратами на повороти потоку в колінах трубопроводу, що утруднює процес перепуску і робить його недостатньо повним, що призводить до зниження ККД, продуктивності машини и її відношення тисків За прототип обрана рідиннокільцева машина, що містить корпус, ексцентрично встановлене в ньому робоче колесо зі ступицею і лопатками, що утворюють робочі комірки, торцеві кришки з нагнітальним і усмоктувальним вікнами і перепускний пристрій у виді проточки на внутрішній поверхні торцевої кришки, сполучений входом і виходом із порожниною над ступицей робочого колеса між усмоктувальним і нагнітальним вікнами ВІДПОВІДНО по ходу і проти обертання колеса, при цьому проточка сполучена з порожниною над ступицей пазами (див Ав св СРСР№ 1446350, МПК F04C 7/00, 1988) Перепускний пристрій у цій машині має значний гідравлічний опір, обумовлений тим, що робоче колесо при обертанні захоплює за собою газорідинне середовище в торцевих зазорах між колесом і торцевими кришками, що перешкоджає прямуванню газорідинного потоку з «мертвого» об'єму по кільцевій проточці і пазах перепускного пристрою Крім того, кільцева проточка сполучена з порожниною над ступицею колеса радіальними r 1 [(r/r 1 ) 2 -2(r/r 1 )cos 9 /2 + i l 2(r/r, -coscp/2) де ф - центральний кут між входом і виходом перепускного пристрою R ю ю 59925 пазами, що призводить до двократної зміни напрямку потоку, що перепускається, на 90° при його прямуванні від входу до виходу перепускного пристрою і місцевих гідравлічних втрат, що виникають при цьому, а перепускной пристрій має довжину, що на 15 20% більше мінімальної здійсненної його довжини, що збільшує гідравлічні втрати на тертя і загальний гідравлічний опір цього пристрою Вихід перепускного пристрою зміщений від діаметральної осі максимального робочої комірки в напрямку нагнітального вікна на кутову відстань, що не перевищує кутового розміру робочої комірки колеса, у результаті чого перетиснений газ із «мертвого» об'єму перепускається з виходом із перепускного пристрою в комірку із тиском, який трохи перевищує тиск усмоктування, що зменшує перепад ТИСКІВ МІЖ ВХОДОМ І ВИХОДОМ За рахунок того, що гідравлічний опір при прямуванні по перепускному пристрою двофазного потоку завжди значно вищий, чим для однофазного потоку, значна частина перетисненого газу не буде відведена з «мертвого» об'єму, і процес її розширення до тиску усмоктування буде продовжуватися і після сполучення комірки з кромкою відкриття усмоктувального вікна, що знижує повноту процесу усмоктування, ККД і продуктивність машини В основу винаходу поставлена задача удосконалення рідиннокільцевої машини шляхом виконання перепускного пристрою з мінімальною довжиною і найменшим гідравлічним опором за рахунок зменшення втрат на тертя і місцеві гідравлічні втрати при прямуванні по потоку, що перепускається, що призводить до підвищення ККД машини, и відношення тисків і продуктивності, а також до и розвантаження від підвищення тиску при перетисненні газу, що залишився в «мертвому» об'ємі Поставлена задача вирішується тим, що в рідиннокільцевій машині, що містить корпус, ексцентрично встановлене в ньому робоче колесо зі ступицею і лопатками, що утворюють робочі комірки, торцеві кришки з нагнітальним і усмоктувальним вікнами і перепускний пристрій, виконаний у виді проточки на внутрішній поверхні торцевої кришки, сполучений входом і виходом із порожниною над ступицею робочого колеса між усмоктувальним і нагнітальним вікнами ВІДПОВІДНО ПО ходу і проти обертання колеса, при цьому проточка сполучена з порожниною над ступицею колеса пазами, ВІДПОВІДНО до винаходу, проточка виконана дугоподібною, плавно спряженою із пазами і віддаленою від осі обертання колеса на найкоротшій відстані радіуса г, прийнятому в межах ro
