Зубчасто-роликова передача

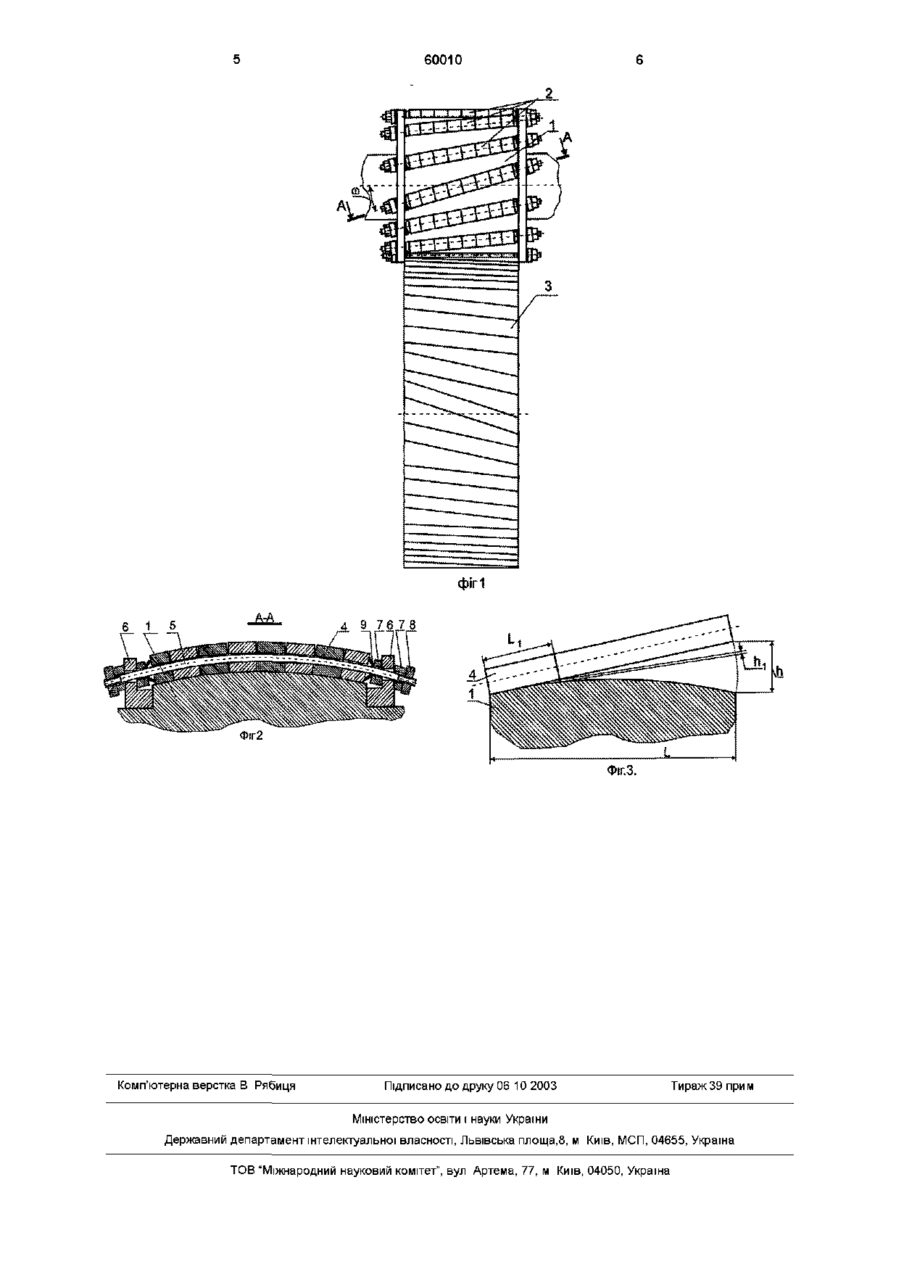

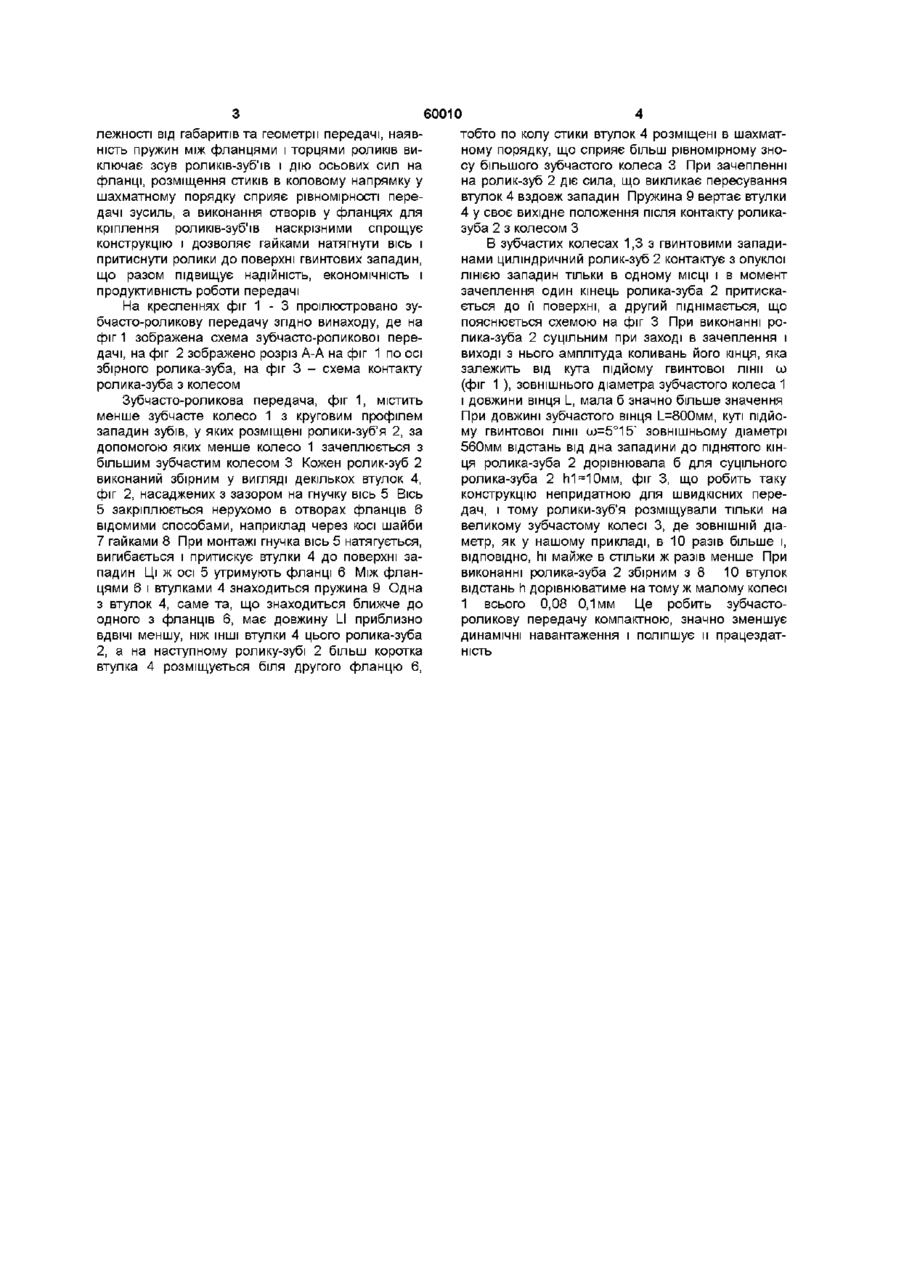

1 Зубчасто-роликова передача, що містить зубчасті колеса з круговим профілем западин зубів, ролики-зуби, розташовані у гвинтових запа динах одного з коліс, фланці з отворами, призначені для утримання роликів-зубів, яка відрізняється тим, що кожен ролик-зуб виконаний збірним у вигляді втулок, насаджених з зазором на гнучку вісь, яка підтискає згадані втулки до поверхні гвинтових западин 2 Зубчасто-роликова передача за п 1, яка відрізняється тим, що вона містить пружини, розміщені на осях між фланцями і торцями втулок 3 Зубчасто-роликова передача за п 1, яка відрізняється тим, що стики втулок, з яких складаються ролики-зуби, розміщені в коловому напрямку в шахматному порядку 4 Зубчасто-роликова передача за п 1, яка відрізняється тим, що отвори для кріплення роликів-зубів у фланцях виконані наскрізними Винахід стосується машинобудування, а саме зубчасто-роликових передач, переважно великого габариту Відома найбільш близька за технічною суттю до винаходу зубчасто-роликова передача (див авт св SU №439653 МПК5 F16 Н 1/24, 55/18, опубл Бюл №30 15 08 74 р ), що містить зубчасті колеса з круговим профілем западин зуб'їв, ролики-зуб'я, розташовані у гвинтових западинах одного з коліс, фланці з отворами, призначені для утримання роликів-зуб'їв Недоліком такої передачі є те, що у вихідному положенні ролики-зуб'я розміщені на площині паралельній осі колеса Коли ролик-зуб вступає в зачеплення з зубом другого колеса він нахиляєть зменшується сила удару в момент зачеплення і, як наслідок, підвищується надійність і продуктивність роботи передачі Означене завдання вирішується завдяки тому, що в зубчасто-роликовій передачі, що містить зубчасті колеса з круговим профілем западин зуб'їв, ролики-зуб'я, розташовані у гвинтових западинах одного з коліс, фланці з отворами, призначені для утримання роликів-зуб'їв, згідно винаходу кожен ролик-зуб виконаний збірним у вигляді втулок насаджених з зазором на гнучку вісь, яка підтискає згадані втулки до поверхні гвинтових западин, оптимальним є коли вона містить розміщені насаджені на осях між фланцями і торцями втулок, стики втулок, з яких складається ролик-зуб, розміщені в коловому напрямку в шахматному порядку, отвори для кріплення роликів-зуб'їв у фланцях виконано наскрізними ся на ВІДПОВІДНИЙ кут, що супроводжується ударом та швидким руйнуванням як пружних вставок, так і зубчастих поверхонь коліс, що призводить до зменшення надійності конструкцій, в яких застосовується ця передача, а також продуктивності їх роботи у зв'язку з необхідністю заміни елементів пристрою В основу винаходу поставлено завдання такого удосконалення зубчасто-роликової передачі, при якому за рахунок певного кріплення роликівзуб'їв та їх розміщення у гвинтових западинах Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється і технічним результатом, який досягається при її реалізації, полягає утому, що завдяки виконанню ролика-зуба збірним у вигляді втулок, насаджених на гнучку вісь і розміщенню його в гвинтових западинах колеса, кожна втулка при зачепленні з колесом зменшує амплітуду своїх коливань в десятки чи сотні разів в за О о (О лежності від габаритів та геометрії передачі, наявність пружин між фланцями і торцями роликів виключає зсув роликів-зуб'їв і дію осьових сил на фланці, розміщення стиків в коловому напрямку у шахматному порядку сприяє рівномірності передачі зусиль, а виконання отворів у фланцях для кріплення роликів-зуб'їв наскрізними спрощує конструкцію і дозволяє гайками натягнути вісь і притиснути ролики до поверхні гвинтових западин, що разом підвищує надійність, економічність і продуктивність роботи передачі На кресленнях фіг 1 - 3 проілюстровано зубчасто-роликову передачу згідно винаходу, де на фіг 1 зображена схема зубчасто-роликової передачі, на фіг 2 зображено розріз А-А на фіг 1 по осі збірного ролика-зуба, на фіг 3 - схема контакту ролика-зуба з колесом Зубчасто-роликова передача, фіг 1, містить менше зубчасте колесо 1 з круговим профілем западин зубів, у яких розміщені ролики-зуб'я 2, за допомогою яких менше колесо 1 зачеплюється з більшим зубчастим колесом 3 Кожен ролик-зуб 2 виконаний збірним у вигляді декількох втулок 4, фіг 2, насаджених з зазором на гнучку вісь 5 Вісь 5 закріплюється нерухомо в отворах фланців 6 відомими способами, наприклад через косі шайби 7 гайками 8 При монтажі гнучка вісь 5 натягується, вигибається і притискує втулки 4 до поверхні западин Ці Ж ОСІ 5 утримують фланці 6 Між фланцями 6 і втулками 4 знаходиться пружина 9 Одна з втулок 4, саме та, що знаходиться ближче до одного з фланців 6, має довжину LI приблизно ВДВІЧІ меншу, ніж ІНШІ втулки 4 цього ролика-зуба 2, а на наступному ролику-зубі 2 більш коротка втулка 4 розміщується біля другого фланцю 6, 60010 тобто по колу стики втулок 4 розміщені в шахматному порядку, що сприяє більш рівномірному зносу більшого зубчастого колеса 3 При зачепленні на ролик-зуб 2 діє сила, що викликає пересування втулок 4 вздовж западин Пружина 9 вертає втулки 4 у своє вихідне положення після контакту роликазуба 2 з колесом З В зубчастих колесах 1,3 з гвинтовими западинами циліндричний ролик-зуб 2 контактує з опуклої ЛІНІЄЮ западин тільки в одному МІСЦІ І В момент зачеплення один кінець ролика-зуба 2 притискається до її поверхні, а другий піднімається, що пояснюється схемою на фіг 3 При виконанні ролика-зуба 2 суцільним при заході в зачеплення і виході з нього амплітуда коливань його кінця, яка залежить від кута підйому гвинтової лінії ш (фіг 1 ), зовнішнього діаметра зубчастого колеса 1 і довжини вінця L, мала б значно більше значення При довжині зубчастого вінця І_=800мм, куті підйому гвинтової лінії ш=5°15' зовнішньому діаметрі 560мм відстань від дна западини до піднятого кінця ролика-зуба 2 дорівнювала б для суцільного ролика-зуба 2 п1=10мм, фіг 3, що робить таку конструкцію непридатною для швидкісних передач, і тому ролики-зуб'я розміщували тільки на великому зубчастому колесі 3, де ЗОВНІШНІЙ діаметр, як у нашому прикладі, в 10 разів більше і, ВІДПОВІДНО, hi майже в стільки ж разів менше При виконанні ролика-зуба 2 збірним з 8 10 втулок відстань h дорівнюватиме на тому ж малому колесі 1 всього 0,08 0,1мм Це робить зубчастороликову передачу компактною, значно зменшує динамічні навантаження і поліпшує и працездатність 60010 фіг1 4 9 76 78 Фіг2 ФІГ.З. Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
