Цівкова передача

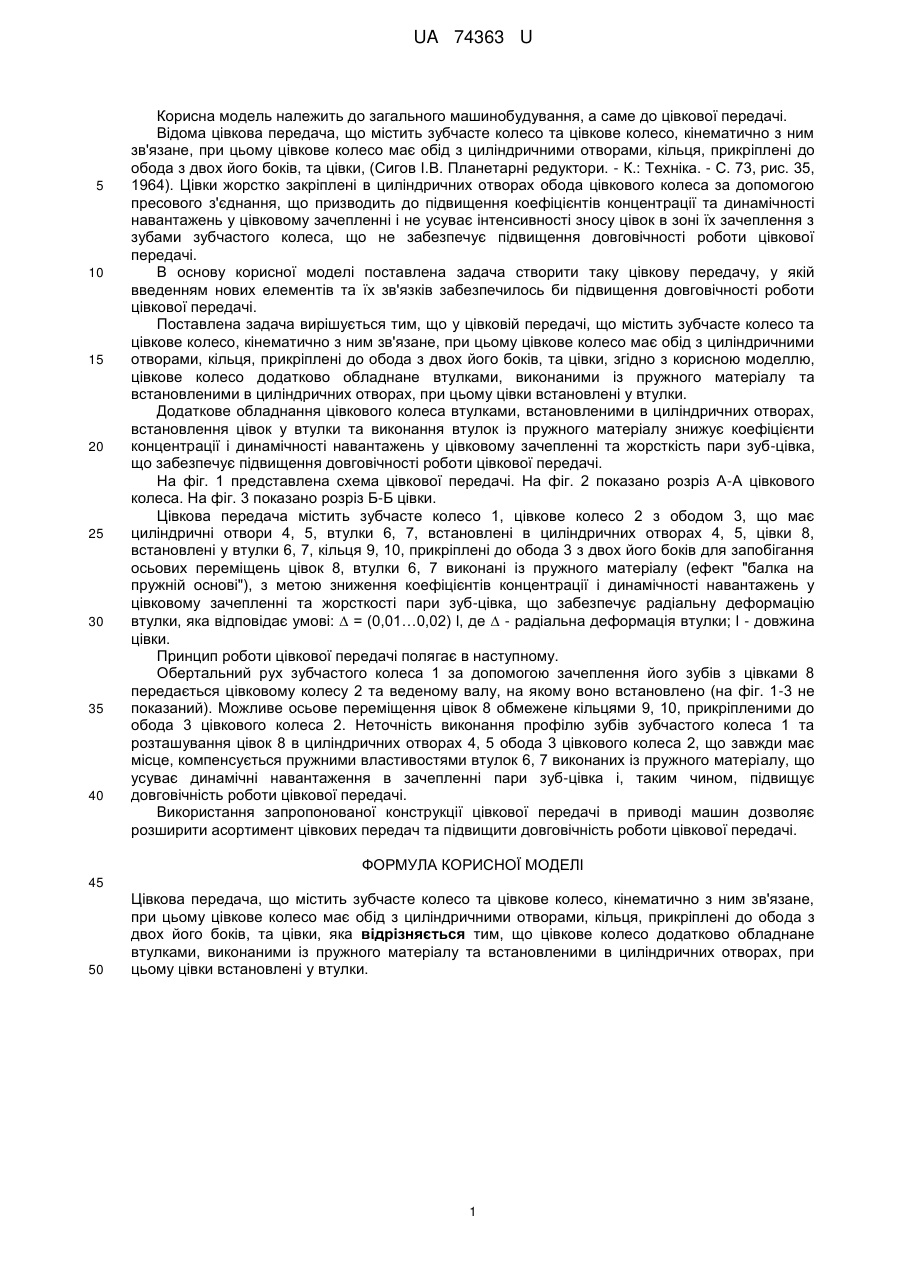

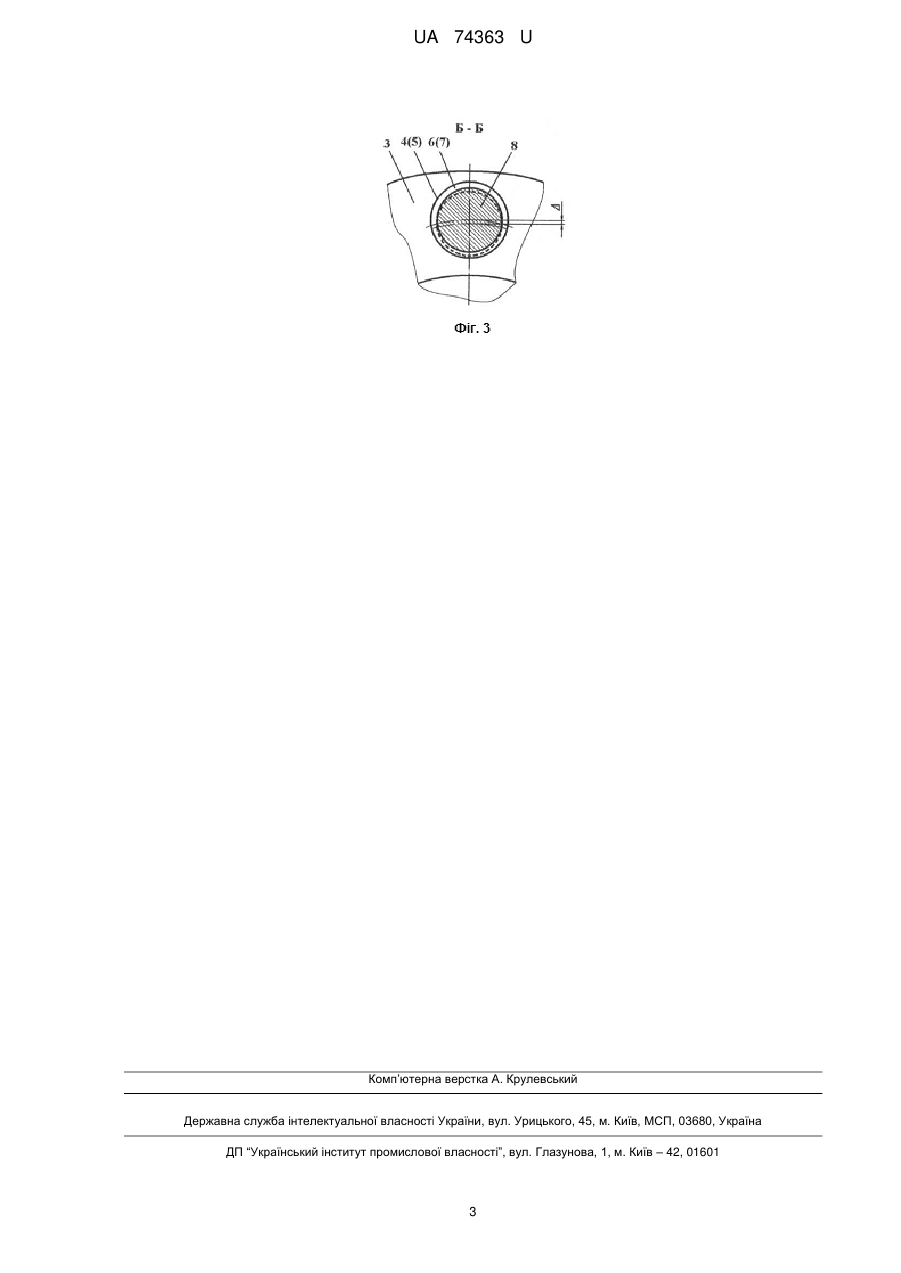

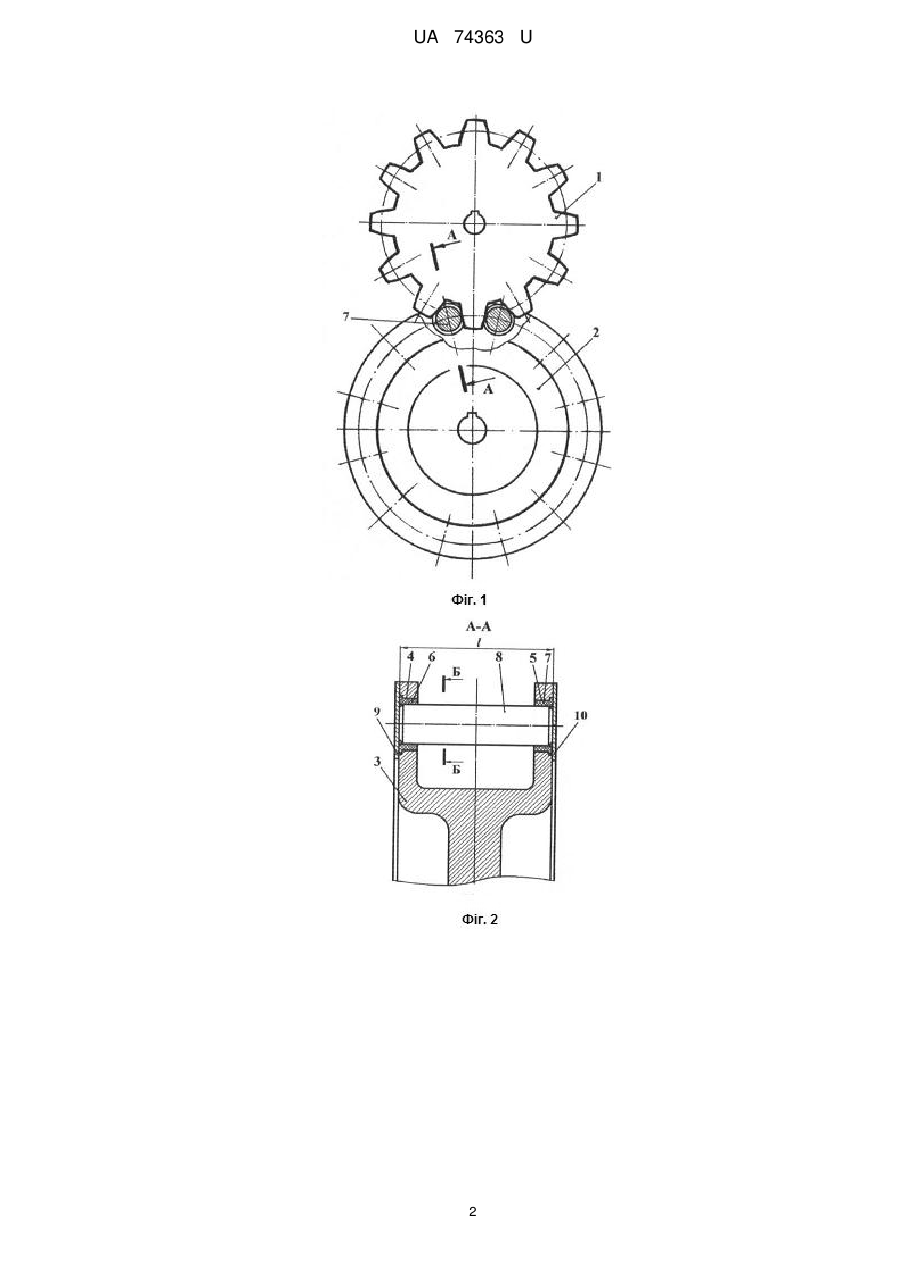

Реферат: UA 74363 U UA 74363 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до цівкової передачі. Відома цівкова передача, що містить зубчасте колесо та цівкове колесо, кінематично з ним зв'язане, при цьому цівкове колесо має обід з циліндричними отворами, кільця, прикріплені до обода з двох його боків, та цівки, (Сигов І.В. Планетарні редуктори. - К.: Техніка. - С. 73, рис. 35, 1964). Цівки жорстко закріплені в циліндричних отворах обода цівкового колеса за допомогою пресового з'єднання, що призводить до підвищення коефіцієнтів концентрації та динамічності навантажень у цівковому зачепленні і не усуває інтенсивності зносу цівок в зоні їх зачеплення з зубами зубчастого колеса, що не забезпечує підвищення довговічності роботи цівкової передачі. В основу корисної моделі поставлена задача створити таку цівкову передачу, у якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи цівкової передачі. Поставлена задача вирішується тим, що у цівковій передачі, що містить зубчасте колесо та цівкове колесо, кінематично з ним зв'язане, при цьому цівкове колесо має обід з циліндричними отворами, кільця, прикріплені до обода з двох його боків, та цівки, згідно з корисною моделлю, цівкове колесо додатково обладнане втулками, виконаними із пружного матеріалу та встановленими в циліндричних отворах, при цьому цівки встановлені у втулки. Додаткове обладнання цівкового колеса втулками, встановленими в циліндричних отворах, встановлення цівок у втулки та виконання втулок із пружного матеріалу знижує коефіцієнти концентрації і динамічності навантажень у цівковому зачепленні та жорсткість пари зуб-цівка, що забезпечує підвищення довговічності роботи цівкової передачі. На фіг. 1 представлена схема цівкової передачі. На фіг. 2 показано розріз А-А цівкового колеса. На фіг. 3 показано розріз Б-Б цівки. Цівкова передача містить зубчасте колесо 1, цівкове колесо 2 з ободом 3, що має циліндричні отвори 4, 5, втулки 6, 7, встановлені в циліндричних отворах 4, 5, цівки 8, встановлені у втулки 6, 7, кільця 9, 10, прикріплені до обода 3 з двох його боків для запобігання осьових переміщень цівок 8, втулки 6, 7 виконані із пружного матеріалу (ефект "балка на пружній основі"), з метою зниження коефіцієнтів концентрації і динамічності навантажень у цівковому зачепленні та жорсткості пари зуб-цівка, що забезпечує радіальну деформацію втулки, яка відповідає умові:  = (0,01…0,02) l, де  - радіальна деформація втулки; l - довжина цівки. Принцип роботи цівкової передачі полягає в наступному. Обертальний рух зубчастого колеса 1 за допомогою зачеплення його зубів з цівками 8 передається цівковому колесу 2 та веденому валу, на якому воно встановлено (на фіг. 1-3 не показаний). Можливе осьове переміщення цівок 8 обмежене кільцями 9, 10, прикріпленими до обода 3 цівкового колеса 2. Неточність виконання профілю зубів зубчастого колеса 1 та розташування цівок 8 в циліндричних отворах 4, 5 обода 3 цівкового колеса 2, що завжди має місце, компенсується пружними властивостями втулок 6, 7 виконаних із пружного матеріалу, що усуває динамічні навантаження в зачепленні пари зуб-цівка і, таким чином, підвищує довговічність роботи цівкової передачі. Використання запропонованої конструкції цівкової передачі в приводі машин дозволяє розширити асортимент цівкових передач та підвищити довговічність роботи цівкової передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Цівкова передача, що містить зубчасте колесо та цівкове колесо, кінематично з ним зв'язане, при цьому цівкове колесо має обід з циліндричними отворами, кільця, прикріплені до обода з двох його боків, та цівки, яка відрізняється тим, що цівкове колесо додатково обладнане втулками, виконаними із пружного матеріалу та встановленими в циліндричних отворах, при цьому цівки встановлені у втулки. 1 UA 74363 U 2 UA 74363 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
