Промисловий пиловсмоктувач

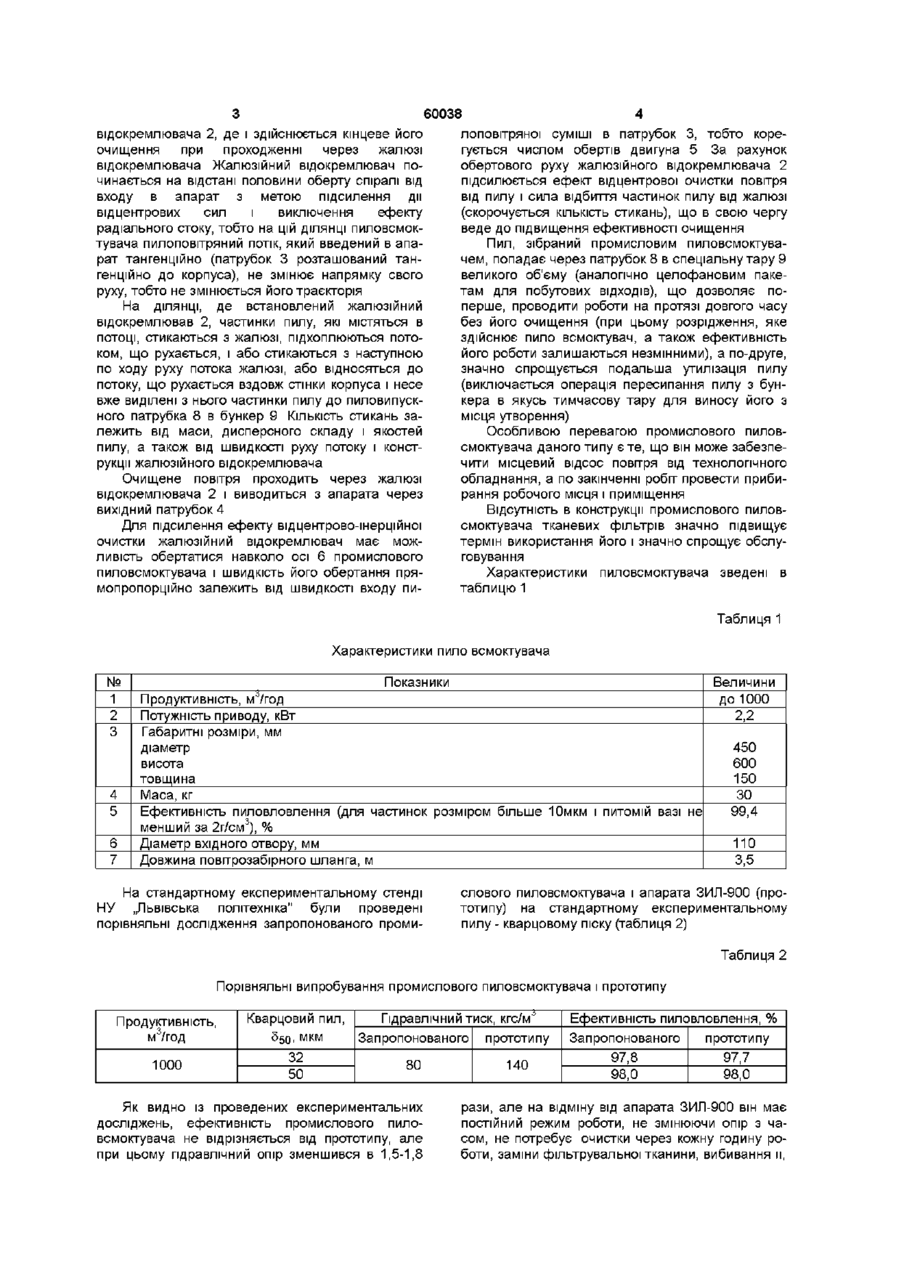

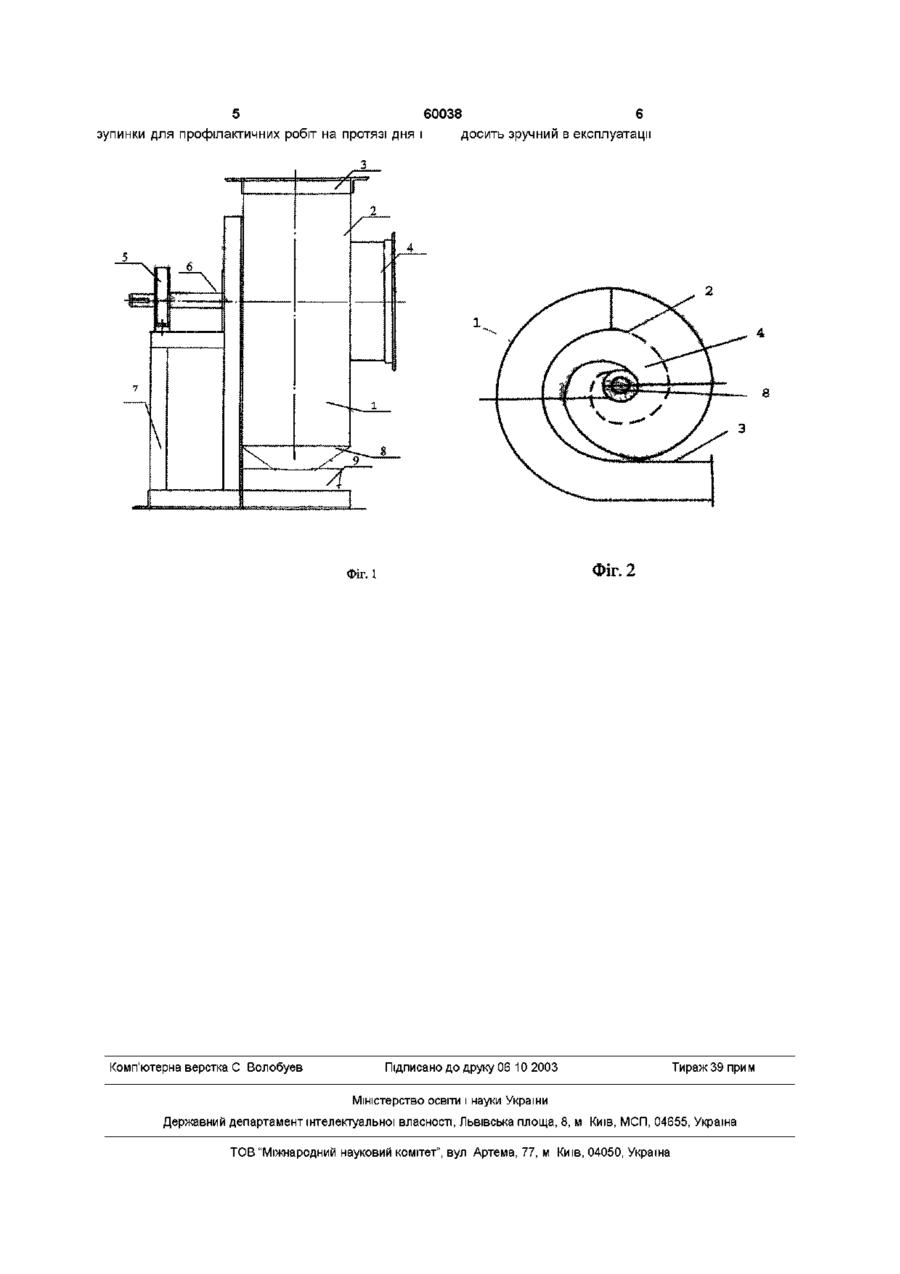

Промисловий пиловсмоктувач, що містить корпус, вхідний, ВИХІДНІ патрубки, двигун і фільтр, який відрізняється тим, що фільтр виконаний у вигляді жалюзійного відокремлювача, який має можливість обертатися, а корпус і жалюзійний відокремлювач виконані по спіралях, що сходяться Промисловий пиловсмоктувач призначений для використання як місцевого відсосу пилоповітряної суміші з робочої зони шліфувальних, заточних, токарних, фрезерних, деревообробних верстатів, зварочних аерозолів від постів зварки і зварювального обладнання, на монтажних столах радіоелектронної апаратури, прибирання цехових, складських, виробничих і побутових приміщень, збирання аерогелю Відомий промисловий пиловсмоктувач (апарат ЗИЛ-900 А Ф Власов "Удаление пыли и стружки от режущих инструментов" 206стр , Москва, Машиностроение, 1982 г), який складається з корпусу, вхідного і вихідних патрубків, двигуна і фільтра з тканини Запилене повітря через вхідний патрубок подається в циклон, в якому виділяються з нього велико дисперсні фракції пилу, які збираються в бункері Далі пилоповітряний потік попадає в рукавні фільтри, які виконані з тканини і оснащені механізмом періодичного струшування, де відбувається остаточна очистка повітря від пилу Пил накопичується на внутрішніх поверхнях рукавних фільтрів і при їх струшуванні збирається в збірнику Відомий пристрій придатний тільки для відсмоктування пилу при роботі верстатів, може розташовуватися тільки стаціонарно і потребує очистки в залежності від КІЛЬКОСТІ пилу не рідше, як через кожну годину роботи Для цього його потрібно зупиняти, виймати фільтр, знайти місце, де його можна очистити В основу винаходу поставлене завдання створення універсального, високоефективного, із невисоким гідравлічним опором, промислового пи ловсмоктувача для очистки повітря від пилу при роботі верстатів і для прибирання промислових приміщень, який не потребує регулярного очищення, за рахунок особливостей виконання фільтру і форми корпусу Поставлене завдання вирішується тим, що в промисловому пиловсмоктувачі, що містить корпус, вхідний, ВИХІДНІ патрубки двигун і фільтр, згідно винаходу, фільтр виконаний у вигляді жалюзійного відокремлювача, який має можливість обертатися, а корпус і жалюзійний відокремлювач виконані по спіралях, що сходяться На фіг 1 зображений пиловсмоктувач На фіг 2 - пиловсмоктувач, в розрізі Промисловий пиловсмоктувач складається з корпусу 1, у якому коаксійно розташований фільтр у вигляді жалюзійного відокремлювача 2, вхідного патрубка 3 (мережа всмоктування), вихідного патрубка 4 (мережа нагнітання), двигуна 5, що розташований на одній осі 6 з жалюзійним відокремлювачем 2, стійки 7, патрубка 8 для виводу пилу в бункер 9 Працює промисловий пиловсмоктувач наступним чином Пил з місця його утворення повітрозабірним патрубком (на фігурі не показаний) подається тангенційно через патрубок 3 пило всмоктувача в корпус, який утворений зовнішньою і внутрішньою стінками спіралі Повітря, яке входить в апарат зі значною швидкістю (мережа всмоктування) рухається по спіральному каналу до центра спіралі, при цьому зважені частинки відцентровою силою відкидаються до стінки корпуса 1 апарата, за рахунок чого відбувається пошарове розділення суміші Найбільш чистим є повітря, яке проходить вздовж жалюзійного 00 со о о (О відокремлювача 2, де і здійснюється кінцеве його очищення при проходженні через жалюзі відокремлювача Жалюзійний відокремлювач починається на відстані половини оберту спіралі від входу в апарат з метою підсилення дії відцентрових сил і виключення ефекту радіального стоку, тобто на цій ДІЛЯНЦІ ПИЛОВСМОКтувача пилоповітряний потік, який введений в апарат тангенційно (патрубок 3 розташований тангенційно до корпуса), не змінює напрямку свого руху, тобто не змінюється його траєкторія На ДІЛЯНЦІ, де встановлений жалюзійний відокремлював 2, частинки пилу, які містяться в потоці, стикаються з жалюзі, підхоплюються потоком, що рухається, і або стикаються з наступною по ходу руху потока жалюзі, або відносяться до потоку, що рухається вздовж стінки корпуса і несе вже виділені з нього частинки пилу до пиловипускного патрубка 8 в бункер 9 КІЛЬКІСТЬ стикань залежить від маси, дисперсного складу і якостей пилу, а також від швидкості руху потоку і конструкції жалюзійного відокремлювача Очищене повітря проходить через жалюзі відокремлювача 2 і виводиться з апарата через вихідний патрубок 4 Для підсилення ефекту відцентрово-шерційної очистки жалюзійний відокремлювач має можливість обертатися навколо осі 6 промислового пиловсмоктувача і швидкість його обертання прямопропорційно залежить від швидкості входу пи 60038 лоповітряної суміші в патрубок 3, тобто корегується числом обертів двигуна 5 За рахунок обертового руху жалюзійного відокремлювача 2 підсилюється ефект відцентрової очистки повітря від пилу і сила відбиття частинок пилу від жалюзі (скорочується КІЛЬКІСТЬ стикань), що в свою чергу веде до підвищення ефективності очищення Пил, зібраний промисловим пиловсмоктувачем, попадає через патрубок 8 в спеціальну тару 9 великого об'єму (аналогічно целофановим пакетам для побутових ВІДХОДІВ), ЩО ДОЗВОЛЯЄ по перше, проводити роботи на протязі довгого часу без його очищення (при цьому розрідження, яке здійснює пило всмоктувач, а також ефективність його роботи залишаються незмінними), а по-друге, значно спрощується подальша утилізація пилу (виключається операція пересипання пилу з бункера в якусь тимчасову тару для виносу його з місця утворення) Особливою перевагою промислового пиловсмоктувача даного типу є те, що він може забезпечити місцевий відсос повітря від технологічного обладнання, а по закінченні робіт провести прибирання робочого місця і приміщення Відсутність в конструкції промислового пиловсмоктувача тканевих фільтрів значно підвищує термін використання його і значно спрощує обслуговування Характеристики пиловсмоктувача зведені в таблицю 1 Таблиця 1 Характеристики пило всмоктувача № 1 2 3 4 5 6 7 Показники Величини Продуктивність, м^/год до 1000 Потужність приводу, кВт 2,2 Габаритні розміри, мм діаметр 450 висота 600 товщина 150 Маса, кг ЗО Ефективність пиловловлення (для частинок розміром більше Юмкм і питомій вазі не 99,4 3 менший за 2г/см ), % Діаметр вхідного отвору, мм 110 Довжина повітрозабірного шланга, м 3,5 На стандартному експериментальному стенді НУ „Львівська політехніка" були проведені порівняльні дослідження запропонованого проми слового пиловсмоктувача і апарата ЗИЛ-900 (прототипу) на стандартному експериментальному пилу - кварцовому піску (таблиця 2) Таблиця 2 Порівняльні випробування промислового пиловсмоктувача і прототипу Продуктивність, м3/год 1000 Кварцовий пил, Гідравлічний тиск, кгс/м'5 Запропонованого прототипу 550, м к м 32 80 140 50 Як видно із проведених експериментальних досліджень, ефективність промислового пиловсмоктувача не відрізняється від прототипу, але при цьому гідравлічний опір зменшився в 1,5-1,8 Ефективність пиловловлення, % Запропонованого прототипу 97,8 97,7 98,0 98,0 рази, але на відміну від апарата ЗИЛ-900 він має постійний режим роботи, не змінюючи опір з часом, не потребує очистки через кожну годину роботи, заміни фільтрувальної тканини, вибивання м, 5 60038 зупинки для профілактичних робіт на протязі дня і Фіг. 2 Фіг. 1 Комп'ютерна верстка С Волобуев 6 досить зручний в експлуатації Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
