Застосування полікристалічного хлорид-пентатіофосфату міді cu6ps5cl як матеріалу композиту для твердоелектролітичного джерела енергії

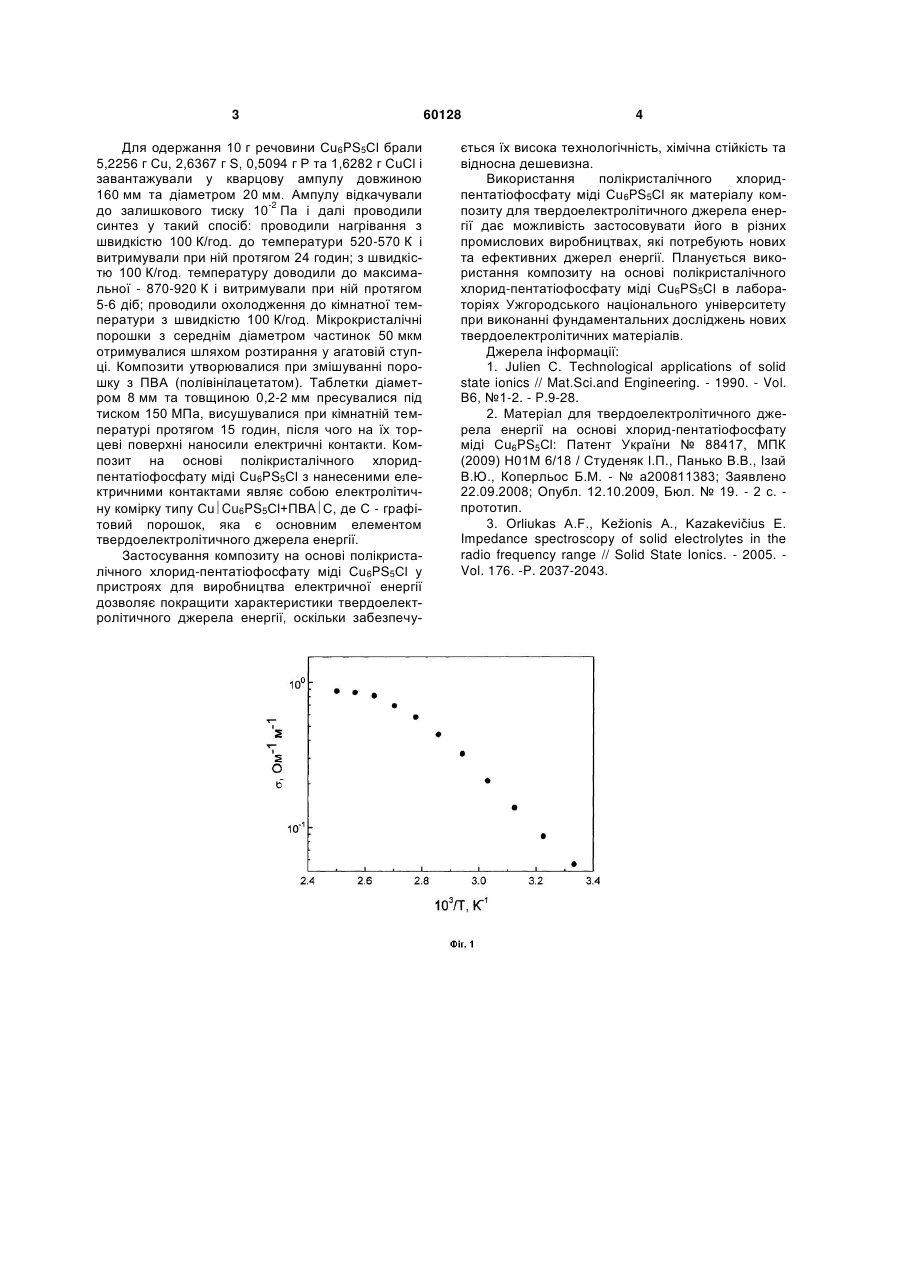

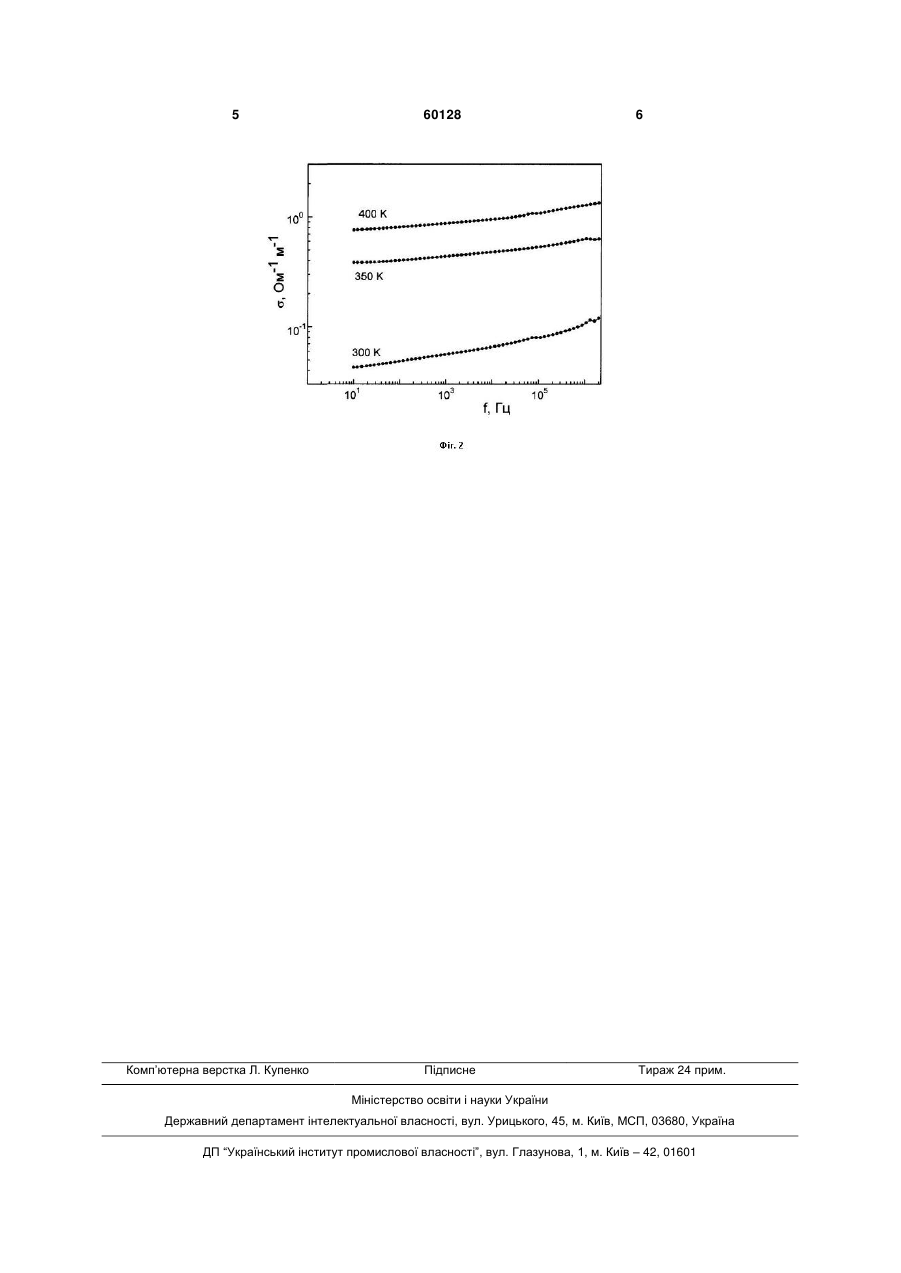

Застосування полікристалічного хлоридпентатіофосфату міді Cu6PS5Cl як матеріалу композиту, що має високу іонну електропровідність та низьку енергію активації провідності, для твердоелектролітичного джерела енергії. (19) (21) u201014167 (22) 29.11.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) СТУДЕНЯК ІГОР ПЕТРОВИЧ, ПОНОМАРЬОВ ВАДИМ ЄВГЕНОВИЧ, ПАНЬКО ВАСИЛЬ ВАСИЛЬОВИЧ, СУСЛІКОВ ЛЕОНІД МИХАЙЛОВИЧ 3 Для одержання 10 г речовини Cu6PS5Cl брали 5,2256 г Сu, 2,6367 г S, 0,5094 г Р та 1,6282 г СuСl і завантажували у кварцову ампулу довжиною 160 мм та діаметром 20 мм. Ампулу відкачували -2 до залишкового тиску 10 Па і далі проводили синтез у такий спосіб: проводили нагрівання з швидкістю 100 К/год. до температури 520-570 К і витримували при ній протягом 24 годин; з швидкістю 100 К/год. температуру доводили до максимальної - 870-920 К і витримували при ній протягом 5-6 діб; проводили охолодження до кімнатної температури з швидкістю 100 К/год. Мікрокристалічні порошки з середнім діаметром частинок 50 мкм отримувалися шляхом розтирання у агатовій ступці. Композити утворювалися при змішуванні порошку з ПВА (полівінілацетатом). Таблетки діаметром 8 мм та товщиною 0,2-2 мм пресувалися під тиском 150 МПа, висушувалися при кімнатній температурі протягом 15 годин, після чого на їх торцеві поверхні наносили електричні контакти. Композит на основі полікристалічного хлоридпентатіофосфату міді Cu6PS5Cl з нанесеними електричними контактами являє собою електролітичну комірку типу CuCu6PS5Cl+ПBAC, де С - графітовий порошок, яка є основним елементом твердоелектролітичного джерела енергії. Застосування композиту на основі полікристалічного хлорид-пентатіофосфату міді Cu6PS5Cl у пристроях для виробництва електричної енергії дозволяє покращити характеристики твердоелектролітичного джерела енергії, оскільки забезпечу 60128 4 ється їх висока технологічність, хімічна стійкість та відносна дешевизна. Використання полікристалічного хлоридпентатіофосфату міді Cu6PS5Cl як матеріалу композиту для твердоелектролітичного джерела енергії дає можливість застосовувати його в різних промислових виробництвах, які потребують нових та ефективних джерел енергії. Планується використання композиту на основі полікристалічного хлорид-пентатіофосфату міді Cu6PS5Cl в лабораторіях Ужгородського національного університету при виконанні фундаментальних досліджень нових твердоелектролітичних матеріалів. Джерела інформації: 1. Julien С. Technological applications of solid state ionics // Mat.Sci.and Engineering. - 1990. - Vol. B6, №1-2. - P.9-28. 2. Матеріал для твердоелектролітичного джерела енергії на основі хлорид-пентатіофосфату міді Cu6PS5Cl: Патент України № 88417, МПК (2009) Н01М 6/18 / Студеняк І.П., Панько В.В., Ізай В.Ю., Коперльос Б.М. - № а200811383; Заявлено 22.09.2008; Опубл. 12.10.2009, Бюл. № 19. - 2 с. прототип. 3. Orliukas A.F., Kežionis A., Kazakevičius E. Impedance spectroscopy of solid electrolytes in the radio frequency range // Solid State Ionics. - 2005. Vol. 176. -P. 2037-2043. 5 Комп’ютерна верстка Л. Купенко 60128 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
