Пристрій для електророзрядного дроблення полікристалічного кремнію

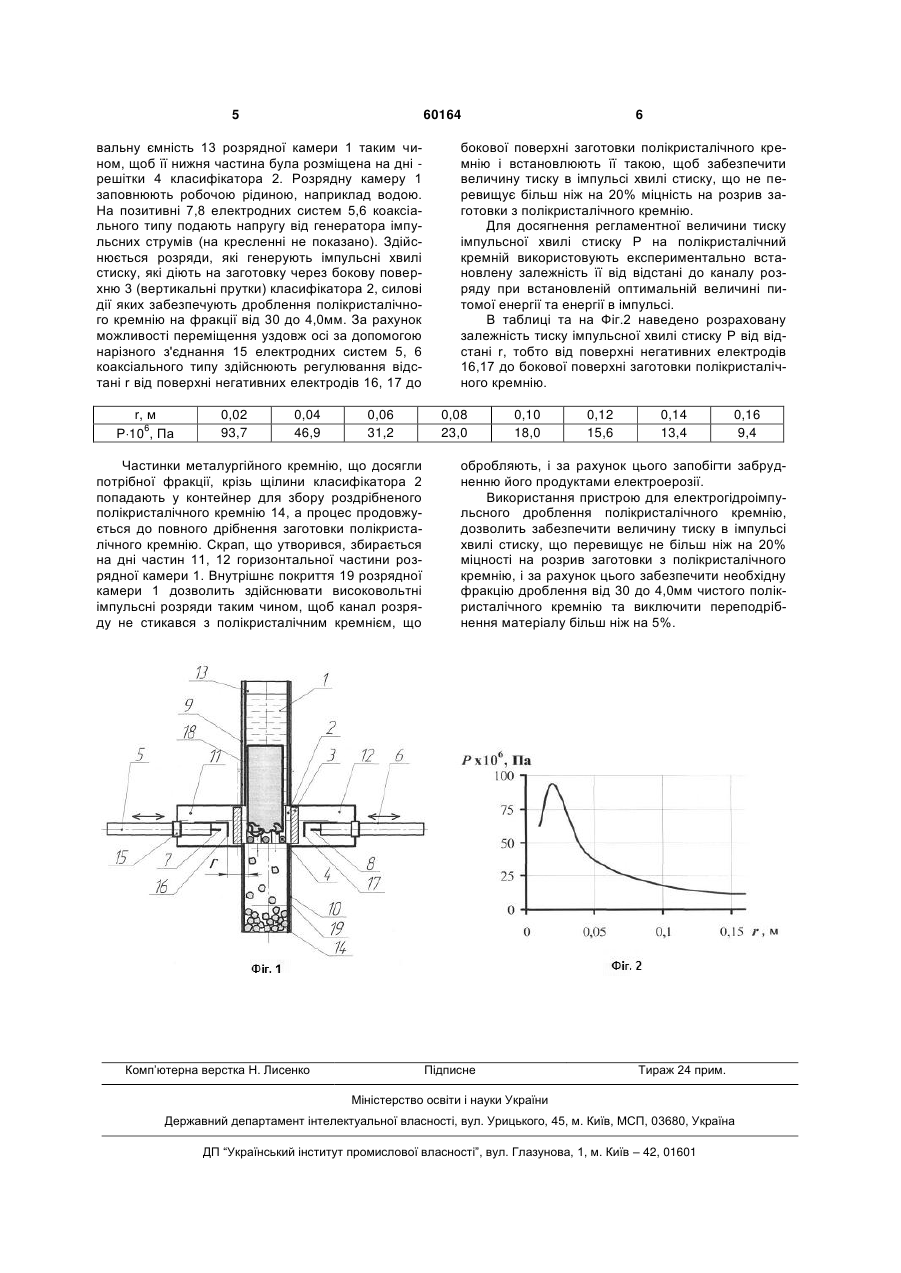

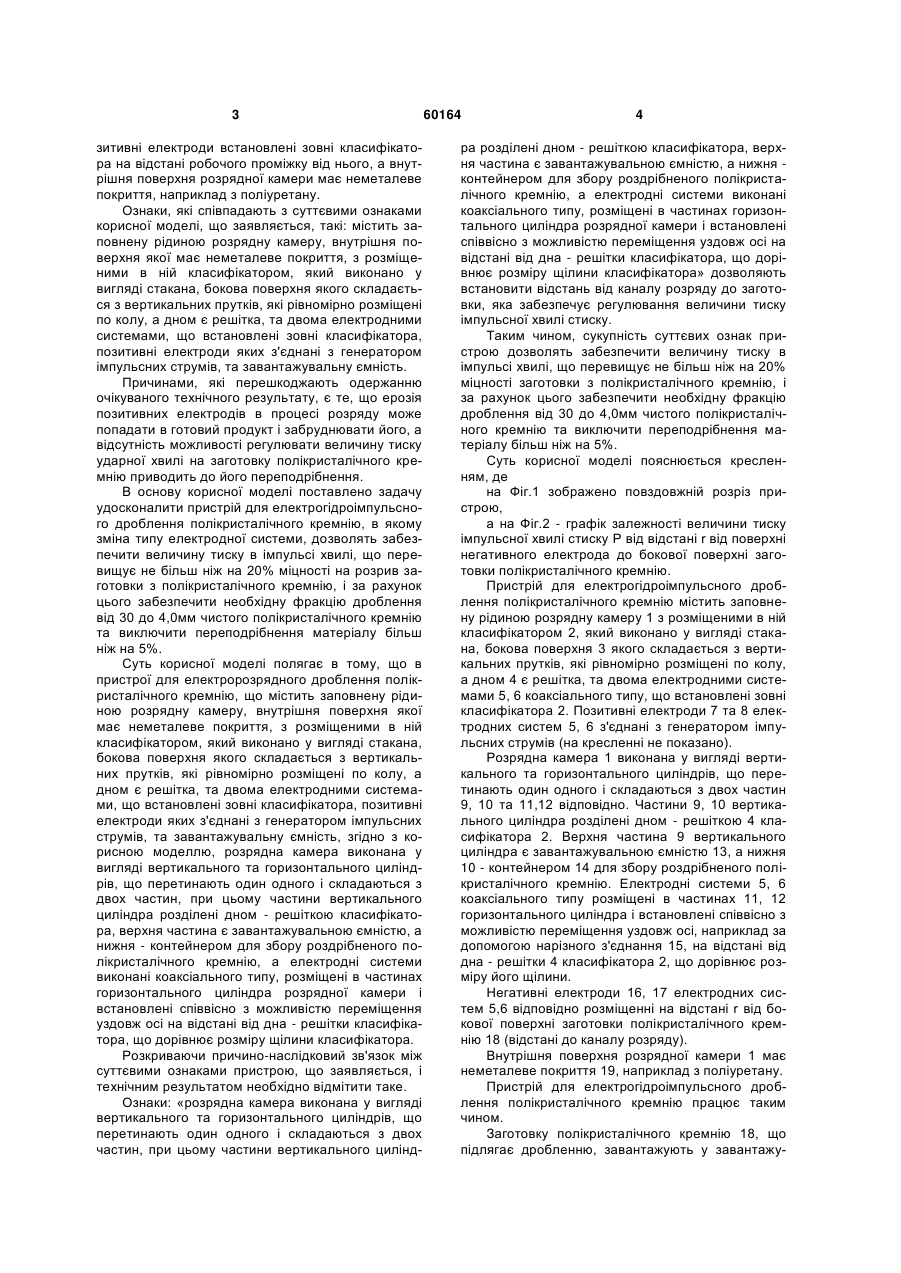

Пристрій для електророзрядного дроблення полікристалічного кремнію, що містить заповнену рідиною розрядну камеру, внутрішня поверхня якої має неметалеве покриття, з розміщеними в ній класифікатором, який виконано у вигляді стакана, 3 зитивні електроди встановлені зовні класифікатора на відстані робочого проміжку від нього, а внутрішня поверхня розрядної камери має неметалеве покриття, наприклад з поліуретану. Ознаки, які співпадають з суттєвими ознаками корисної моделі, що заявляється, такі: містить заповнену рідиною розрядну камеру, внутрішня поверхня якої має неметалеве покриття, з розміщеними в ній класифікатором, який виконано у вигляді стакана, бокова поверхня якого складається з вертикальних прутків, які рівномірно розміщені по колу, а дном є решітка, та двома електродними системами, що встановлені зовні класифікатора, позитивні електроди яких з'єднані з генератором імпульсних струмів, та завантажувальну ємність. Причинами, які перешкоджають одержанню очікуваного технічного результату, є те, що ерозія позитивних електродів в процесі розряду може попадати в готовий продукт і забруднювати його, а відсутність можливості регулювати величину тиску ударної хвилі на заготовку полікристалічного кремнію приводить до його переподрібнення. В основу корисної моделі поставлено задачу удосконалити пристрій для електрогідроімпульсного дроблення полікристалічного кремнію, в якому зміна типу електродної системи, дозволять забезпечити величину тиску в імпульсі хвилі, що перевищує не більш ніж на 20% міцності на розрив заготовки з полікристалічного кремнію, і за рахунок цього забезпечити необхідну фракцію дроблення від 30 до 4,0мм чистого полікристалічного кремнію та виключити переподрібнення матеріалу більш ніж на 5%. Суть корисної моделі полягає в тому, що в пристрої для електророзрядного дроблення полікристалічного кремнію, що містить заповнену рідиною розрядну камеру, внутрішня поверхня якої має неметалеве покриття, з розміщеними в ній класифікатором, який виконано у вигляді стакана, бокова поверхня якого складається з вертикальних прутків, які рівномірно розміщені по колу, а дном є решітка, та двома електродними системами, що встановлені зовні класифікатора, позитивні електроди яких з'єднані з генератором імпульсних струмів, та завантажувальну ємність, згідно з корисною моделлю, розрядна камера виконана у вигляді вертикального та горизонтального циліндрів, що перетинають один одного і складаються з двох частин, при цьому частини вертикального циліндра розділені дном - решіткою класифікатора, верхня частина є завантажувальною ємністю, а нижня - контейнером для збору роздрібненого полікристалічного кремнію, а електродні системи виконані коаксіального типу, розміщені в частинах горизонтального циліндра розрядної камери і встановлені співвісно з можливістю переміщення уздовж осі на відстані від дна - решітки класифікатора, що дорівнює розміру щілини класифікатора. Розкриваючи причино-наслідковий зв'язок між суттєвими ознаками пристрою, що заявляється, і технічним результатом необхідно відмітити таке. Ознаки: «розрядна камера виконана у вигляді вертикального та горизонтального циліндрів, що перетинають один одного і складаються з двох частин, при цьому частини вертикального цилінд 60164 4 ра розділені дном - решіткою класифікатора, верхня частина є завантажувальною ємністю, а нижня контейнером для збору роздрібненого полікристалічного кремнію, а електродні системи виконані коаксіального типу, розміщені в частинах горизонтального циліндра розрядної камери і встановлені співвісно з можливістю переміщення уздовж осі на відстані від дна - решітки класифікатора, що дорівнює розміру щілини класифікатора» дозволяють встановити відстань від каналу розряду до заготовки, яка забезпечує регулювання величини тиску імпульсної хвилі стиску. Таким чином, сукупність суттєвих ознак пристрою дозволять забезпечити величину тиску в імпульсі хвилі, що перевищує не більш ніж на 20% міцності заготовки з полікристалічного кремнію, і за рахунок цього забезпечити необхідну фракцію дроблення від 30 до 4,0мм чистого полікристалічного кремнію та виключити переподрібнення матеріалу більш ніж на 5%. Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображено повздовжній розріз пристрою, а на Фіг.2 - графік залежності величини тиску імпульсної хвилі стиску Р від відстані r від поверхні негативного електрода до бокової поверхні заготовки полікристалічного кремнію. Пристрій для електрогідроімпульсного дроблення полікристалічного кремнію містить заповнену рідиною розрядну камеру 1 з розміщеними в ній класифікатором 2, який виконано у вигляді стакана, бокова поверхня 3 якого складається з вертикальних прутків, які рівномірно розміщені по колу, а дном 4 є решітка, та двома електродними системами 5, 6 коаксіального типу, що встановлені зовні класифікатора 2. Позитивні електроди 7 та 8 електродних систем 5, 6 з'єднані з генератором імпульсних струмів (на кресленні не показано). Розрядна камера 1 виконана у вигляді вертикального та горизонтального циліндрів, що перетинають один одного і складаються з двох частин 9, 10 та 11,12 відповідно. Частини 9, 10 вертикального циліндра розділені дном - решіткою 4 класифікатора 2. Верхня частина 9 вертикального циліндра є завантажувальною ємністю 13, а нижня 10 - контейнером 14 для збору роздрібненого полікристалічного кремнію. Електродні системи 5, 6 коаксіального типу розміщені в частинах 11, 12 горизонтального циліндра і встановлені співвісно з можливістю переміщення уздовж осі, наприклад за допомогою нарізного з'єднання 15, на відстані від дна - решітки 4 класифікатора 2, що дорівнює розміру його щілини. Негативні електроди 16, 17 електродних систем 5,6 відповідно розміщенні на відстані r від бокової поверхні заготовки полікристалічного кремнію 18 (відстані до каналу розряду). Внутрішня поверхня розрядної камери 1 має неметалеве покриття 19, наприклад з поліуретану. Пристрій для електрогідроімпульсного дроблення полікристалічного кремнію працює таким чином. Заготовку полікристалічного кремнію 18, що підлягає дробленню, завантажують у завантажу 5 60164 вальну ємність 13 розрядної камери 1 таким чином, щоб її нижня частина була розміщена на дні решітки 4 класифікатора 2. Розрядну камеру 1 заповнюють робочою рідиною, наприклад водою. На позитивні 7,8 електродних систем 5,6 коаксіального типу подають напругу від генератора імпульсних струмів (на кресленні не показано). Здійснюється розряди, які генерують імпульсні хвилі стиску, які діють на заготовку через бокову поверхню 3 (вертикальні прутки) класифікатора 2, силові дії яких забезпечують дроблення полікристалічного кремнію на фракції від 30 до 4,0мм. За рахунок можливості переміщення уздовж осі за допомогою нарізного з'єднання 15 електродних систем 5, 6 коаксіального типу здійснюють регулювання відстані r від поверхні негативних електродів 16, 17 до r, м 6 Р10 , Па 0,02 93,7 0,04 46,9 0,06 31,2 Частинки металургійного кремнію, що досягли потрібної фракції, крізь щілини класифікатора 2 попадають у контейнер для збору роздрібненого полікристалічного кремнію 14, а процес продовжується до повного дрібнення заготовки полікристалічного кремнію. Скрап, що утворився, збирається на дні частин 11, 12 горизонтальної частини розрядної камери 1. Внутрішнє покриття 19 розрядної камери 1 дозволить здійснювати високовольтні імпульсні розряди таким чином, щоб канал розряду не стикався з полікристалічним кремнієм, що Комп’ютерна верстка Н. Лиcенко 6 бокової поверхні заготовки полікристалічного кремнію і встановлюють її такою, щоб забезпечити величину тиску в імпульсі хвилі стиску, що не перевищує більш ніж на 20% міцність на розрив заготовки з полікристалічного кремнію. Для досягнення регламентної величини тиску імпульсної хвилі стиску Р на полікристалічний кремній використовують експериментально встановлену залежність її від відстані до каналу розряду при встановленій оптимальній величині питомої енергії та енергії в імпульсі. В таблиці та на Фіг.2 наведено розраховану залежність тиску імпульсної хвилі стиску Р від відстані r, тобто від поверхні негативних електродів 16,17 до бокової поверхні заготовки полікристалічного кремнію. 0,08 23,0 0,10 18,0 0,12 15,6 0,14 13,4 0,16 9,4 обробляють, і за рахунок цього запобігти забрудненню його продуктами електроерозії. Використання пристрою для електрогідроімпульсного дроблення полікристалічного кремнію, дозволить забезпечити величину тиску в імпульсі хвилі стиску, що перевищує не більш ніж на 20% міцності на розрив заготовки з полікристалічного кремнію, і за рахунок цього забезпечити необхідну фракцію дроблення від 30 до 4,0мм чистого полікристалічного кремнію та виключити переподрібнення матеріалу більш ніж на 5%. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
