Спосіб електророзрядного дроблення полікристалічного кремнію

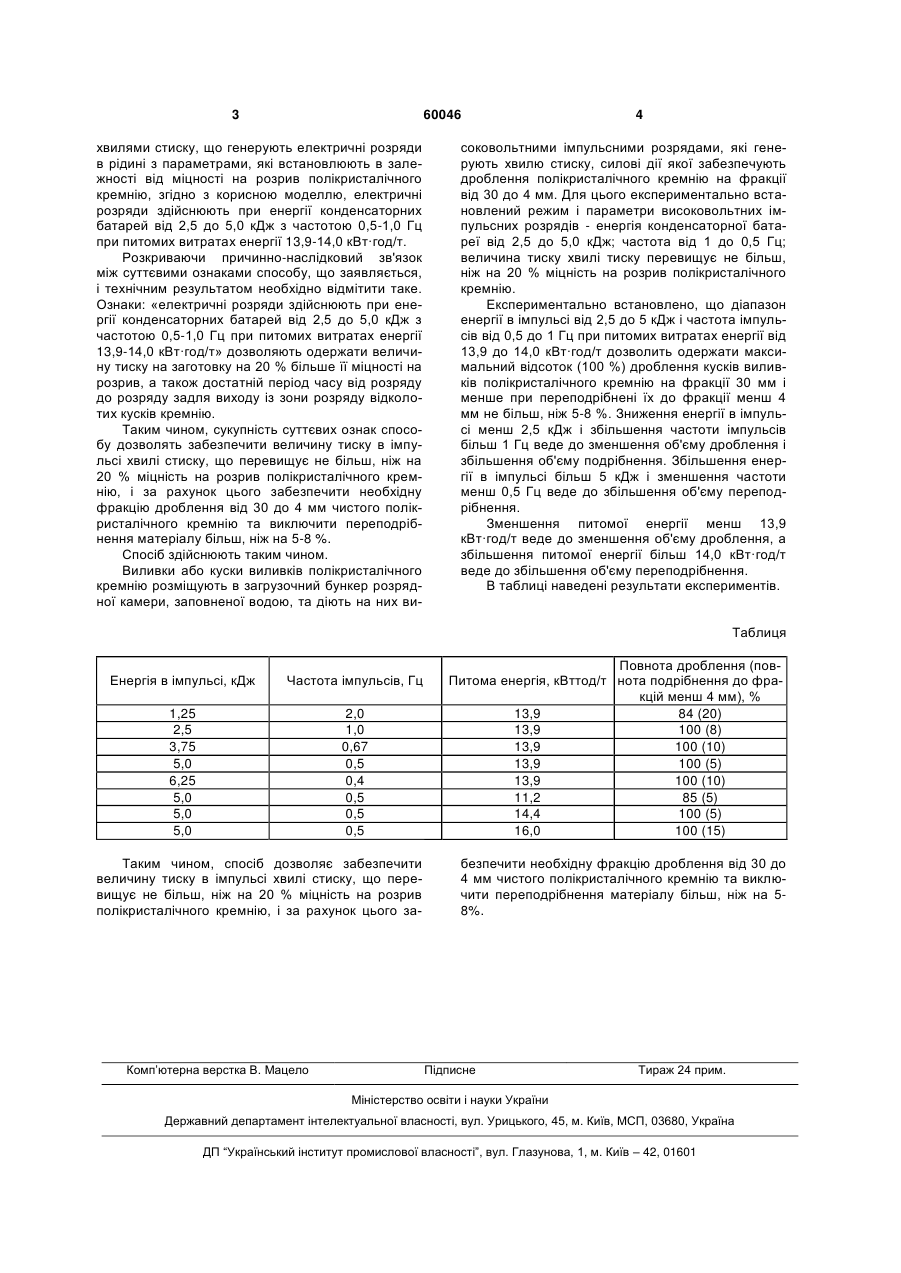

Спосіб електророзрядного дроблення полікристалічного кремнію шляхом дії на нього імпульсними хвилями стиску, що генерують електричні розряди в рідині з параметрами, які встановлюють в залежності від міцності на розрив полікристалічного кремнію, який відрізняється тим, що електричні розряди здійснюють при енергії конденсаторних батарей від 2,5 до 5,0 кДж з частотою 0,5-1,0 Гц при питомих витратах енергії 13,9-14,0 кВт·год./т. (19) (21) u201013541 (22) 15.11.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) РІЗУН АНАТОЛІЙ РОМАНОВИЧ, ГОЛЕНЬ ЮРІЙ ВОЛОДИМИРОВИЧ, МОРЕВ ГЕННАДІЙ МИКОЛАЙОВИЧ, МУШТАТНИЙ ГРИГОРІЙ ПАВЛОВИЧ, КОНОНОВ ВЯЧЕСЛАВ ЮРІЙОВИЧ, ДЕНИСЮК ТЕТЯНА ДМИТРІВНА, ЖЕКУЛ ЛЮДМИЛА ОЛЕКСАНДРІВНА, СИВОРИЖСЬКА НАТАЛЯ ІВАНІВНА, РАЧКОВ ОЛЕКСІЙ МИКОЛАЙОВИЧ 3 60046 хвилями стиску, що генерують електричні розряди в рідині з параметрами, які встановлюють в залежності від міцності на розрив полікристалічного кремнію, згідно з корисною моделлю, електричні розряди здійснюють при енергії конденсаторних батарей від 2,5 до 5,0 кДж з частотою 0,5-1,0 Гц при питомих витратах енергії 13,9-14,0 кВт·год/т. Розкриваючи причинно-наслідковий зв'язок між суттєвими ознаками способу, що заявляється, і технічним результатом необхідно відмітити таке. Ознаки: «електричні розряди здійснюють при енергії конденсаторних батарей від 2,5 до 5,0 кДж з частотою 0,5-1,0 Гц при питомих витратах енергії 13,9-14,0 кВт·год/т» дозволяють одержати величину тиску на заготовку на 20 % більше її міцності на розрив, а також достатній період часу від розряду до розряду задля виходу із зони розряду відколотих кусків кремнію. Таким чином, сукупність суттєвих ознак способу дозволять забезпечити величину тиску в імпульсі хвилі стиску, що перевищує не більш, ніж на 20 % міцність на розрив полікристалічного кремнію, і за рахунок цього забезпечити необхідну фракцію дроблення від 30 до 4 мм чистого полікристалічного кремнію та виключити переподрібнення матеріалу більш, ніж на 5-8 %. Спосіб здійснюють таким чином. Виливки або куски виливків полікристалічного кремнію розміщують в загрузочний бункер розрядної камери, заповненої водою, та діють на них ви 4 соковольтними імпульсними розрядами, які генерують хвилю стиску, силові дії якої забезпечують дроблення полікристалічного кремнію на фракції від 30 до 4 мм. Для цього експериментально встановлений режим і параметри високовольтних імпульсних розрядів - енергія конденсаторної батареї від 2,5 до 5,0 кДж; частота від 1 до 0,5 Гц; величина тиску хвилі тиску перевищує не більш, ніж на 20 % міцність на розрив полікристалічного кремнію. Експериментально встановлено, що діапазон енергії в імпульсі від 2,5 до 5 кДж і частота імпульсів від 0,5 до 1 Гц при питомих витратах енергії від 13,9 до 14,0 кВт·год/т дозволить одержати максимальний відсоток (100 %) дроблення кусків виливків полікристалічного кремнію на фракції 30 мм і менше при переподрібнені їх до фракції менш 4 мм не більш, ніж 5-8 %. Зниження енергії в імпульсі менш 2,5 кДж і збільшення частоти імпульсів більш 1 Гц веде до зменшення об'єму дроблення і збільшення об'єму подрібнення. Збільшення енергії в імпульсі більш 5 кДж і зменшення частоти менш 0,5 Гц веде до збільшення об'єму переподрібнення. Зменшення питомої енергії менш 13,9 кВт·год/т веде до зменшення об'єму дроблення, а збільшення питомої енергії більш 14,0 кВт·год/т веде до збільшення об'єму переподрібнення. В таблиці наведені результати експериментів. Таблиця Енергія в імпульсі, кДж Частота імпульсів, Гц 1,25 2,5 3,75 5,0 6,25 5,0 5,0 5,0 2,0 1,0 0,67 0,5 0,4 0,5 0,5 0,5 Таким чином, спосіб дозволяє забезпечити величину тиску в імпульсі хвилі стиску, що перевищує не більш, ніж на 20 % міцність на розрив полікристалічного кремнію, і за рахунок цього за Комп’ютерна верстка В. Мацело Повнота дроблення (повПитома енергія, кВттод/т нота подрібнення до фракцій менш 4 мм), % 13,9 84 (20) 13,9 100 (8) 13,9 100 (10) 13,9 100 (5) 13,9 100 (10) 11,2 85 (5) 14,4 100 (5) 16,0 100 (15) безпечити необхідну фракцію дроблення від 30 до 4 мм чистого полікристалічного кремнію та виключити переподрібнення матеріалу більш, ніж на 58%. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
