Кабель силовий екранований і водозахищений

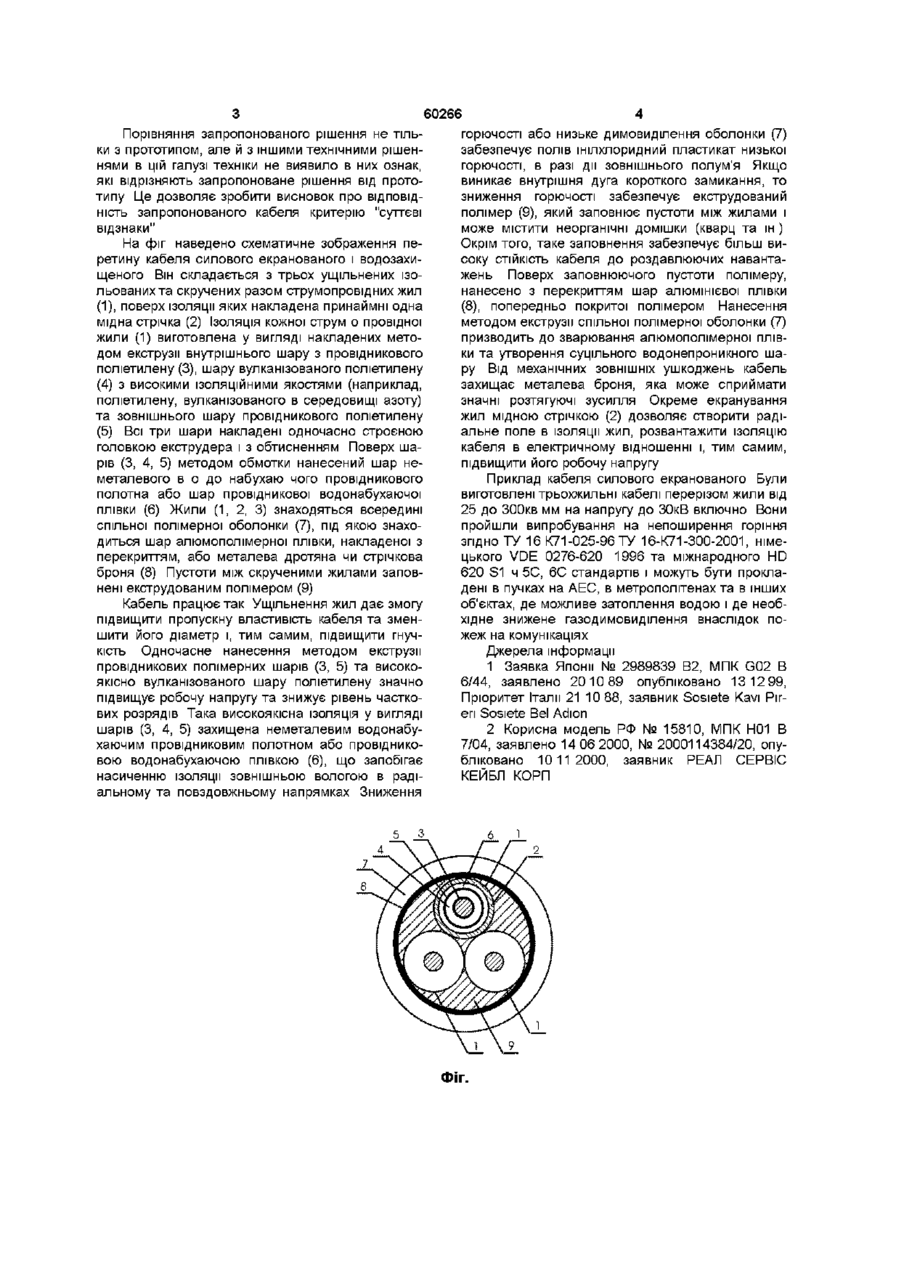

1 Кабель силовий екранований і водозахищений, який складається з кількох скручених в одному напрямку ізольованих струмопровідних жил, розміщених в середині спільної полімерної оболонки, який відрізняється тим, що поверх ізоляції жил методом обмотки нанесена принаймні одна мідна стрічка, причому струмопровідні жили виготовлені ущільненими, ІЗОЛЯЦІЯ кожної жили виготовлена у вигляді одночасно нанесених на жилу методом екструзії внутрішнього шару провідникового полімерного матеріалу, шару вул канізованого поліетилену з високими ІЗОЛЯЦІЙНИМИ властивостями, зовнішнього шару провідникового полімерного матеріалу, окрім того на ІЗОЛЯЦІЮ методом обмотки з перекриттям нанесений шар неметалевого водонабухаючого провідникового полотна або провідникової водонабухаючої плівки, полімерна оболонка виготовлена, наприклад, з полівінілхлорид ного пластикату, поліетилену чи полівінілхлорид ного пластикату зниженої горючості або низького димовиділення, а пустоти між скрученими жилами заповнені екструдованим полімером 2 Кабель силовий екранований і водозахищений за п 1, який відрізняється тим, що додатково має розміщений безпосередньо під полімерною оболонкою шар алюмополімерної плівки 3 Кабель силовий екранований і водозахищений за п 1, який відрізняється тим, що додатково має металеву броню, виготовлену з стальних дротин або стрічок, розміщену безпосередньо під полімерною оболонкою Винахід відноситься до електричних кабелів і проводів Відомий СИЛОВИЙ кабель, в якому струмопровідна жили ізольована папером та полімерною плівкою Його недоліком є незахищеність від ЗОВНІШНІХ механічних ушкоджень, дії води і полум'я [1] Найбільш близьким до запропонованого винаходу є силовий кабель, який містить скручені в одному напрямку струмопровідні жили, ізольовані полімерною ІЗОЛЯЦІЄЮ і поверх яких нанесена спільна полімерна оболонка Його недоліком є невисока робоча напруга та незахищеність від дії зовнішнього середовища [2] В основу винаходу покладено підвищення робочої напруги шляхом екранування жил, а також підвищення захищеності від дії води, полум'я та механічних ушкоджень зовні завдяки поєднанню конструкції кабелю та застосування нових матеріалів в ній Поставлена задача вирішується окремим екрануванням струмопровідних жил, застосуванням водонабухаючих та негорючих полімерів в поєднанні з алюмополімером, металевою бронею та негорючою полімерною оболонкою ВІДПОВІДНІСТЬ критерію "новизна" запропонованому кабелю силовому екранованому і водозахищеному забезпечує те, що поверх ізоляції жил методом обмотки нанесена принаймні одна мідна стрічка, причому струмопровідні жили виготовлені щільними, ІЗОЛЯЦІЯ кожної жили виготовлена у вигляді одночасно нанесених на жилу методом екструзії внутрішнього шару провідникового полімерного матеріалу, шару вулканізованого поліетилену з високими ІЗОЛЯЦІЙНИМИ властивостями, зовнішнього шару провідникового полімерного матеріалу, окрім того на ІЗОЛЯЦІЮ методом обмотки з перекриттям нанесений шар неметалевого водонабухаючого провідникового полотна або провідникової водонабухаючої плівки, полімерна оболонка виготовлена, наприклад, з полівінілхлорид ного пластикату, поліетилену чи полівінілхлорид ного пластикату зниженої горючості або низького димовиділення, а пустоти між скрученими жилами заповнені екструдованим полімером Кабель додатково має розміщений безпосередньо під полімерною оболонкою шар алюмополімерної плівки або металеву броню (О (О о (О Порівняння запропонованого рішення не тільки з прототипом, але й з іншими технічними рішеннями в цій галузі техніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого кабеля критерію "суттєві відзнаки" На фіг наведено схематичне зображення перетину кабеля силового екранованого і водозахищеного Він складається з трьох ущільнених ізольованих та скручених разом струмопровідних жил (1), поверх ізоляції яких накладена принаймні одна мідна стрічка (2) Ізоляція кожної струм о провідної жили (1) виготовлена у вигляді накладених методом екструзії внутрішнього шару з провідникового поліетилену (3), шару вулканізованого поліетилену (4) з високими ІЗОЛЯЦІЙНИМИ якостями (наприклад, поліетилену, вулканізованого в середовищі азоту) та зовнішнього шару провідникового поліетилену (5) Всі три шари накладені одночасно строєною головкою екструдера і з обтисненням Поверх шарів (3, 4, 5) методом обмотки нанесений шар неметалевого в о до набухаю чого провідникового полотна або шар провідникової водонабухаючої плівки (6) Жили (1, 2, 3) знаходяться всередині спільної полімерної оболонки (7), під якою знаходиться шар алюмополімерної плівки, накладеної з перекриттям, або металева дротяна чи стрічкова броня (8) Пустоти між скрученими жилами заповнені екструдованим полімером (9) Кабель працює так Ущільнення жил дає змогу підвищити пропускну властивість кабеля та зменшити його діаметр і, тим самим, підвищити гнучкість Одночасне нанесення методом екструзії провідникових полімерних шарів (3, 5) та високоякісно вулканізованого шару поліетилену значно підвищує робочу напругу та знижує рівень часткових розрядів Така високоякісна ІЗОЛЯЦІЯ у вигляді шарів (3, 4, 5) захищена неметалевим водонабухаючим провідниковим полотном або провідниковою водонабухаючою плівкою (6), що запобігає насиченню ізоляції зовнішньою вологою в радіальному та повздовжньому напрямках Зниження 60266 горючості або низьке димовиділення оболонки (7) забезпечує полів інілхлоридний пластикат низької горючості, в разі дії зовнішнього полум'я Якщо виникає внутрішня дуга короткого замикання, то зниження горючості забезпечує екструдований полімер (9), який заповнює пустоти між жилами і може містити неорганічні домішки (кварц та ш) Окрім того, таке заповнення забезпечує більш високу СТІЙКІСТЬ кабеля до роздавлюючих навантажень Поверх заповнюючого пустоти полімеру, нанесено з перекриттям шар алюмінієвої плівки (8), попередньо покритої полімером Нанесення методом екструзії спільної полімерної оболонки (7) призводить до зварювання алюмополімерної плівки та утворення суцільного водонепроникного шару Від механічних ЗОВНІШНІХ ушкоджень кабель захищає металева броня, яка може сприймати значні розтягуючі зусилля Окреме екранування жил мідною стрічкою (2) дозволяє створити радіальне поле в ізоляції жил, розвантажити ІЗОЛЯЦІЮ кабеля в електричному відношенні і, тим самим, підвищити його робочу напругу Приклад кабеля силового екранованого Були виготовлені трьохжильні кабелі перерізом жили від 25 до ЗООкв мм на напругу до ЗОкВ включно Вони пройшли випробування на непоширення горіння згідно ТУ 16 К71-025-96 ТУ 16-К71-300-2001, німецького VDE 0276-620 1996 та міжнародного HD 620 S1 ч 5С, 6С стандартів і можуть бути прокладені в пучках на АЕС, в метрополітенах та в інших об'єктах, де можливе затоплення водою і де необхідне знижене газодимовиділення внаслідок пожеж на комунікаціях Джерела інформації 1 Заявка Японії № 2989839 В2, МПК G02 В 6/44, заявлено 2010 89 опубліковано 13 12 99, Пріоритет Італії 21 10 88, заявник Sosiete Kavi Pirеп Sosiete Bel Adion 2 Корисна модель РФ № 15810, МПК Н01 В 7/04, заявлено 14 06 2000, № 2000114384/20, опубліковано 10 112000, заявник РЕАЛ СЕРВІС КЕЙБЛ КОРП ФІГ. 60266 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 ТиражЗЭприм Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
