Спосіб визначення зараженості зернових культур комахами-шкідниками і пристрій для його реалізації

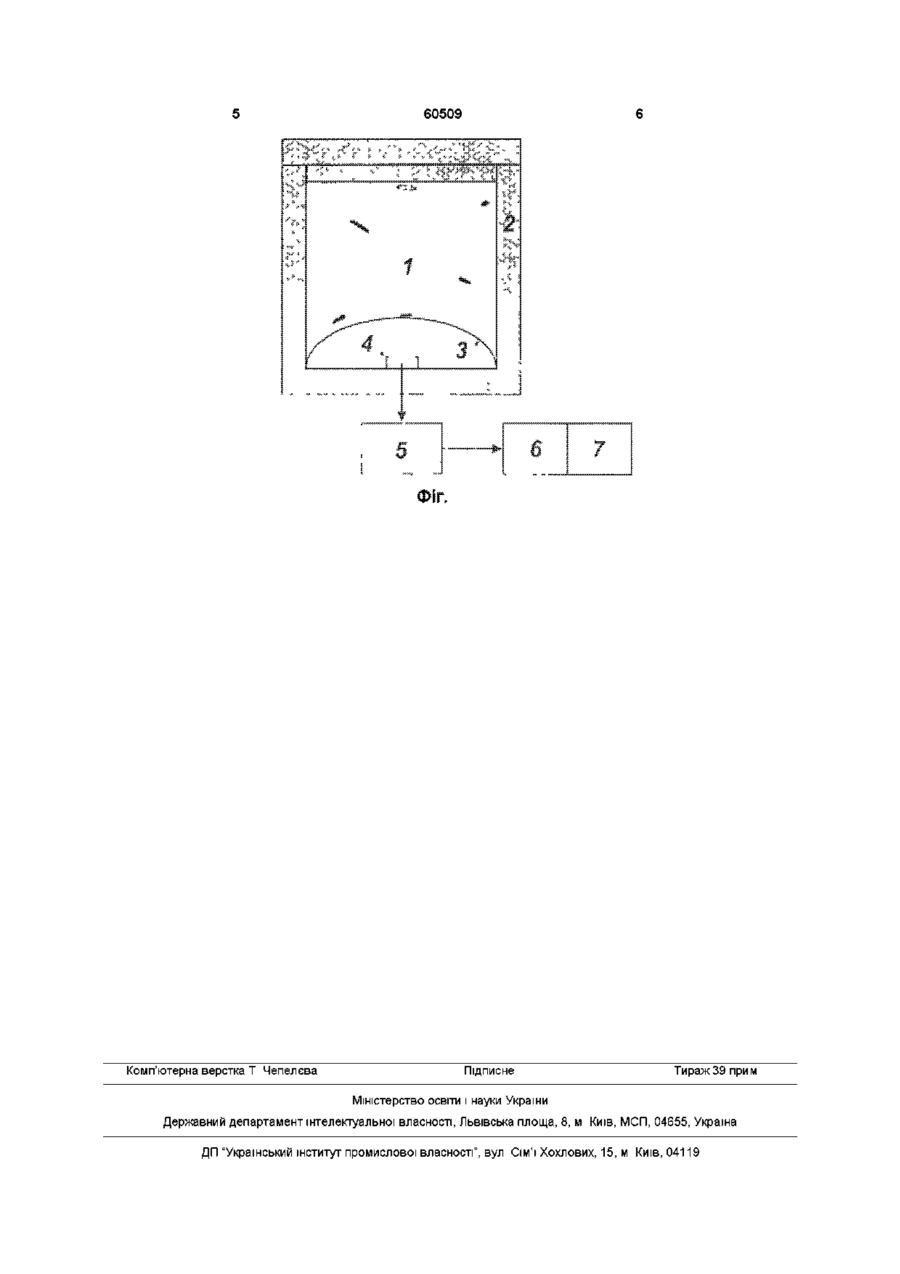

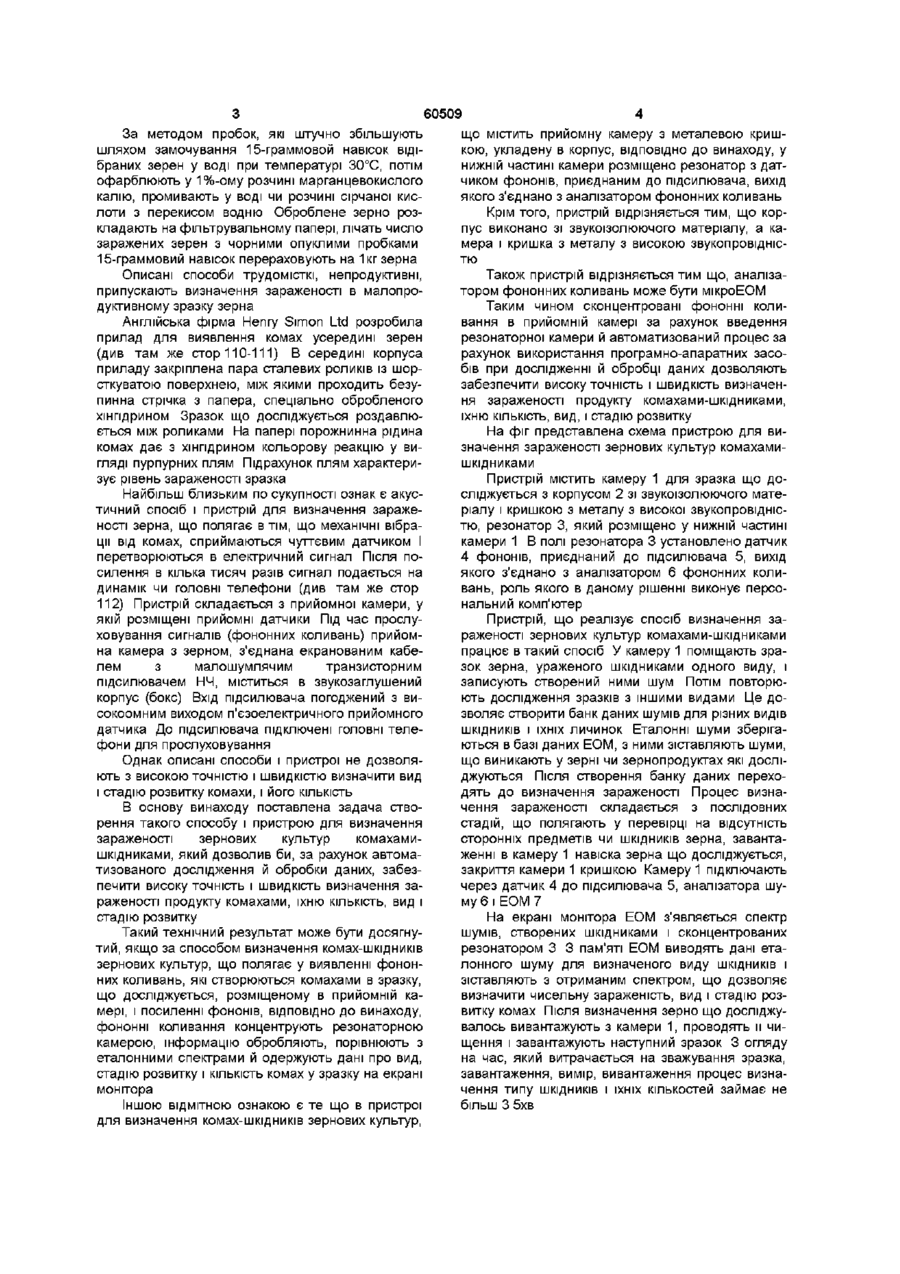

1 Спосіб визначення зараженості комахамишкідниками зернових культур, який полягає у виявленні фононних коливань, що створюються комахами в досліджуваному зразку, розміщеному в приймальній камері, і посиленні фононів, який відрізняється тим, що фононні коливання концентрують резонаторною камерою, інформацію обробляють, порівнюють з еталонними спектрами и одержують дані про вид, стадії розвитку і КІЛЬКОСТІ комах у зразку на екрані монітора 2 Пристрій для визначення зараженості комахами-шкідниками зернових культур, що містить приймальну камеру з металевою кришкою, укладену в корпус, який відрізняється тим, що в нижній частині камери розміщено резонатор з датчиком фононів, приєднаним до підсилювача, вихід якого з'єднано з аналізатором фононних коливань 3 Пристрій за п 2, який відрізняється тим, що корпус виконано зі звукоізолюючого матеріалу, а кришку і камеру - з металу з високою звукопровідністю 4 Пристрій за п 2, який відрізняється тим, що аналізатором фононних коливань може бути мікроЕОМ Винахід відноситься до області сільського господарства і харчової промисловості, а саме дослідження чи аналізу харчових продуктів на предмет виявлення в них комах-шкідників, КЛІЩІВ, І може бути використаний в елеваторах, складах, млинах, заводах з виробництва круп і комбінованих кормів тощо Відомо способи і пристрої виявлення явної форми зараження зерна (див, наприклад, Г А Закладной и В Ф Ратанова Вредители хлебных запасов и методы борьбы с ними, М Колос, 1973, с 105-106) При визначенні явної форми зараже завантажують зразок зерна що досліджується Спеціальний пристрій повідомляє ситам зворотнопоступальний рух, у результаті чого шкідники виділяються з зерна Зразок просівають протягом 1хв , потім відключають електродвигун і виймають піддон з висіяними шкідниками Спочатку визначають зараженість великими комахами Для цього сход із сита з діаметром осередків 2 5мм розрівнюють тонким шаром на аналізній дошці і ретельно переглядають Окремо аналізують проходи через сита з осередками діаметром 2 5мм і 1 5мм Прохід через сито з осередками 1 5мм переглядають під лупою, підраховуючи чисельність ШКІДНИКІВ у КОЖ ності зерна встановлюють КІЛЬКІСТЬ І ВИДОВИЙ склад ШКІДНИКІВ, що знаходяться в міжзерновому просторі, шляхом ручного чи механічного просівання середнього зразка зерна через двох'ярусні сита Механізоване просівання проводять на приладі ПОЗ-1 Прилад має ситовий корпус із конусоподібним завантажувальним бункером із кришкою ємністю 3 л і збірний корпус Ситовий корпус зібрано зі штампованого сита з осередками діаметром 2 5мм і ПІДСІВНОГО плетеного сита з осередками діаметром 1 5, нижче якого розташовано збірний корпус Він складається з електродвигуна і допоміжних деталей У завантажувальний бункер НІМ ПОЛІ зору Визначення наявності ШКІДНИКІВ за описаним способом і за допомогою описаного пристрою вимагає значних витрат часу і не дозволяє виявляти ШКІДНИКІВ, що знаходяться під оболонкою За виявленням схованої форми зараженості ВІДОМІ способи і пристрої (див , наприклад, там же, стор 109-110) За методом розколювання зерна відбирають без вибору 50 цільних зерен, розколюють і розглядають під лупою для виявлення личинок, чи ляльок жуків Заражені зерна підраховують І виражають у відсотках до КІЛЬКОСТІ узятих зерен о ю о (О 60509 що містить прийомну камеру з металевою кришкою, укладену в корпус, ВІДПОВІДНО ДО винаходу, у нижній частині камери розміщено резонатор з датчиком фононів, приєднаним до підсилювача, вихід якого з'єднано з аналізатором фононних коливань Крім того, пристрій відрізняється тим, що корпус виконано зі звукоізолюючого матеріалу, а камера і кришка з металу з високою звукопровідністю Також пристрій відрізняється тим що, аналізатором фононних коливань може бути мікроЕОМ Таким чином сконцентровані фононні коливання в прийомній камері за рахунок введення резонаторної камери й автоматизований процес за рахунок використання програмно-апаратних засобів при дослідженні й обробці даних дозволяють забезпечити високу точність і швидкість визначення зараженості продукту комахами-шкідниками, їхню КІЛЬКІСТЬ, вид, і стадію розвитку На фіг представлена схема пристрою для визначення зараженості зернових культур комахамишкідниками Пристрій містить камеру 1 для зразка що досліджується з корпусом 2 зі звукоізолюючого матеріалу і кришкою з металу з високої звукопровідністю, резонатор 3, який розміщено у нижній частині камери 1 В полі резонатора 3 установлено датчик 4 фононів, приєднаний до підсилювача 5, вихід якого з'єднано з аналізатором 6 фононних коливань, роль якого в даному рішенні виконує персональний комп'ютер Пристрій, що реалізує спосіб визначення зараженості зернових культур комахами-шкідниками працює в такий спосіб У камеру 1 поміщають зразок зерна, ураженого шкідниками одного виду, і записують створений ними шум Потім повторюють дослідження зразків з іншими видами Це дозволяє створити банк даних шумів для різних видів ШКІДНИКІВ і їхніх личинок Еталонні шуми зберігаються в базі даних ЕОМ, з ними зіставляють шуми, що виникають у зерні чи зернопродуктах які досліОднак описані способи і пристрої не дозволяджуються Після створення банку даних перехоють з високою точністю і швидкістю визначити вид дять до визначення зараженості Процес визнаі стадію розвитку комахи, і його КІЛЬКІСТЬ чення зараженості складається з послідовних В основу винаходу поставлена задача ствостадій, що полягають у перевірці на відсутність рення такого способу і пристрою для визначення сторонніх предметів чи ШКІДНИКІВ зерна, завантазараженості зернових культур комахамиженні в камеру 1 навіска зерна що досліджується, шкідниками, який дозволив би, за рахунок автомазакриття камери 1 кришкою Камеру 1 підключають тизованого дослідження й обробки даних, забезчерез датчик 4 до підсилювача 5, аналізатора шупечити високу точність і швидкість визначення заму 6 і ЕОМ 7 раженості продукту комахами, їхню КІЛЬКІСТЬ, ВИД І стадію розвитку На екрані монітора ЕОМ з'являється спектр Такий технічний результат може бути досягнушумів, створених шкідниками і сконцентрованих тий, якщо за способом визначення комах-шкідників резонатором З З пам'яті ЕОМ виводять дані етазернових культур, що полягає у виявленні фононлонного шуму для визначеного виду ШКІДНИКІВ І них коливань, які створюються комахами в зразку, зіставляють з отриманим спектром, що дозволяє що досліджується, розміщеному в прийомній кавизначити чисельну зараженість, вид і стадію розмері, і посиленні фононів, ВІДПОВІДНО до винаходу, витку комах Після визначення зерно що досліджуфононні коливання концентрують резонаторною валось вивантажують з камери 1, проводять и чикамерою, інформацію обробляють, порівнюють з щення і завантажують наступний зразок 3 огляду еталонними спектрами й одержують дані про вид, на час, який витрачається на зважування зразка, стадію розвитку і КІЛЬКІСТЬ комах у зразку на екрані завантаження, вимір, вивантаження процес визнамонітора чення типу ШКІДНИКІВ і їхніх кількостей займає не більш 3 5хв Іншою ВІДМІТНОЮ ознакою є те що в пристрої для визначення комах-шкідників зернових культур, За методом пробок, які штучно збільшують шляхом замочування 15-граммовой навісок відібраних зерен у воді при температурі 30°С, потім офарблюють у 1%-ому розчині марганцевокислого калію, промивають у воді чи розчині сірчаної кислоти з перекисом водню Оброблене зерно розкладають на фільтрувальному папері, лічать число заражених зерен з чорними опуклими пробками 15-граммовий навісок перераховують на 1 кг зерна Описані способи трудомісткі, непродуктивні, припускають визначення зараженості в малопродуктивному зразку зерна Англійська фірма Henry Simon Ltd розробила прилад для виявлення комах усередині зерен (див там же стор 110-111) В середині корпуса приладу закріплена пара сталевих роликів із шорсткуватою поверхнею, між якими проходить безупинна стрічка з папера, спеціально обробленого хшпдрином Зразок що досліджується роздавлюється між роликами На папері порожнинна рідина комах дає з хшпдрином кольорову реакцію у вигляді пурпурних плям Підрахунок плям характеризує рівень зараженості зразка Найбільш близьким по сукупності ознак є акустичний спосіб і пристрій для визначення зараженості зерна, що полягає в тім, що механічні вібрації від комах, сприймаються чуттєвим датчиком І перетворюються в електричний сигнал Після посилення в кілька тисяч разів сигнал подається на динамік чи головні телефони (див там же стор 112) Пристрій складається з прийомної камери, у якій розміщені прийомні датчики Під час прослуховування сигналів (фононних коливань) прийомна камера з зерном, з'єднана екранованим кабелем з малошумлячим транзисторним підсилювачем НЧ, міститься в звукозаглушений корпус (бокс) Вхід підсилювача погоджений з високоомним виходом п'єзоелектричного прийомного датчика До підсилювача підключені головні телефони для прослуховування 60509 Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
